Спосіб очищення води, переважно питної, та пристрій для його реалізації (варіанти)
Номер патенту: 111017
Опубліковано: 10.03.2016
Автори: Беліменко Георгій Сергійович, Гевод Віктор Сергійович
Формула / Реферат
1. Спосіб глибокого очищення води, переважно питної, при якому ведуть обробку води в очисному модулі, що включає флотаційну обробку води, що очищається, у флотаторі водно-повітряною сумішшю, бульбашково-плівкову екстракцію поверхнево-активних речовин за допомогою бульбашково-плівкового екстрактора, а також виведення очищеної води і видалення поверхнево-активних речовин, причому виконують комплексне очищення води щонайменше в одному очисному модулі, що включає щонайменше один кільцевий цикл очищення води, при якому додатково виконують фільтрацію води через фільтр, який відрізняється тим, що водно-повітряна суміш у вихідному струмені концентратора продуктів флотації бульбашково-плівкового екстрактора розгалужується на декілька потоків, перший потік направляється у бульбашково-плівковий екстрактор, а інші потоки направляються на фільтруюче тіло, причому місце розгалуження потоків розташоване у верхній частині концентратора флотопродуктів, а відфільтровану воду відводять в об'єм води, що обробляється.
2. Спосіб глибокого очищення води, переважно питної, за п. 1, який відрізняється тим, що потоки, що подаються на фільтруюче тіло після розгалуження, направляються радіально, відповідно осі флотатора.
3. Спосіб глибокого очищення води, переважно питної, за п. 1, який відрізняється тим, що потоки, що подаються на фільтруюче тіло після розгалуження, направляються співвісно осі флотатора.
4. Спосіб глибокого очищення води, переважно питної, за п. 1, який відрізняється тим, що фільтруюче тіло виконане складеним, а потоки, після розгалуження, що подаються на фільтруюче тіло, направляють окремо в кожну його частину.
5. Спосіб глибокого очищення води, переважно питної, за п. 4, який відрізняється тим, що фільтруюче тіло виконане складеним, а складові частини фільтруючого тіла розміщені разом, а верхній рівень фільтруючого тіла в кожній складовій частині фільтруючого тіла знаходиться на одному або на різних рівнях відповідно початкового рівня води, що очищується у флотаторі.
6. Спосіб глибокого очищення води, переважно питної, за п. 5, який відрізняється тим, що фільтруюче тіло виконане складеним, а складові частини фільтруючого тіла розміщені окремо, а верхній рівень фільтруючого тіла в кожній складовій частині фільтруючого тіла знаходиться на одному або на різних рівнях відповідно початкового рівня води, що очищується у флотаторі.
7. Спосіб глибокого очищення води, переважно питної, за п. 4, який відрізняється тим, що потоки, після розгалуження, що подаються на фільтруюче тіло, направляються співвісно та радіально, відповідно осі флотатора.
8. Спосіб глибокого очищення води, переважно питної, за п. 5, який відрізняється тим, що фільтруюче тіло виконане складеним, а завантаження кожної частини фільтруючого тіла виконано з різних фільтруючих матеріалів.
9. Спосіб глибокого очищення води, переважно питної, за п. 1, який відрізняється тим, що потоки води після фільтрації, послідовно направляються на відсмоктувальний пристрій, насос, ежектор, УФ-опромінення і відводяться на використання або в об'єм води, що обробляється.
10. Пристрій для глибокого очищення води, переважно пінної, що містить очисний модуль, що включає флотатор для флотаційної обробки води, яка очищається водно-повітряною сумішшю, зв'язаний з бульбашково-плівковим екстрактором для екстракції поверхнево-активних речовин, та фільтр для фільтрації води, який відрізняється тим, що фільтруюче тіло розташоване навколо концентратора флотопродуктів, причому рівень верхнього шару фільтруючого тіла знаходиться у верхній частині концентратора флотопродуктів, а вхід магістралі відведення флотопродуктів, розташований у верхній частині концентратора флотопродуктів радіально і сполучений з концентратором флотопродуктів, а вихід магістралі відведення флотопродуктів розташований у верхній частині фільтруючого тіла.
11. Пристрій для глибокого очищення води, переважно питної, за п. 10, який відрізняється тим, що корпус фільтруючого тіла виконаний у вигляді стакана з отворами у нижній частині, який розташований навколо концентратора флотопродуктів, причому площа отворів у нижній частині менше площі нижньої поверхні концентратора, а дно корпусу фільтруючого тіла сполучене з нижнім контуром концентратора флотопродуктів і утворенням щілинного зазору.
12. Пристрій для глибокого очищення води, переважно питної, за п. 11, який відрізняється тим, що в нижній частині корпуса стакана виконана перфорація.
13. Пристрій для глибокого очищення води, переважно питної, за п. 12, який відрізняється тим, що корпус стакана до рівня фільтруючого тіла знизу, виконаний перфорованим.
14. Пристрій для глибокого очищення води, переважно питної, за п. 10, який відрізняється тим, що корпус фільтруючого тіла виконаний у вигляді труби, наприклад циліндричної, яка розташована співвісно концентратору флотопродуктів, причому діаметр труби більше максимального діаметра концентратора, а дно корпусу фільтруючого тіла виконано у вигляді кільця, причому зовнішня частина еквідистантна та сполучена з внутрішньою поверхнею труби корпусу фільтруючого тіла з утворенням щільового зазору, а внутрішня частина еквідистантна та сполучена з зовнішньою поверхнею концентратора флотопродуктів.
15. Пристрій для глибокого очищення води, переважно пінної, за п. 14, який відрізняється тим, що труба корпусу фільтруючого тіла зовнішньою поверхнею вставлена до циліндричної поверхні загального корпусу пристрою, яка має висоту для вставки більше висоти кільця, яке утворює дно корпусу фільтруючого тіла.
16. Пристрій для глибокого очищення води, переважно питної, за п. 14, який відрізняється тим, що труба корпусу фільтруючого тіла в нижній частині виконана конусною з вершиною конуса у напрямку верхньої частини, а кільце також має зовнішню поверхню, еквідистантну до цього конуса, яка сполучена з внутрішньою поверхнею труби.
17. Пристрій для глибокого очищення води, переважно питної, за п. 14, який відрізняється тим, що кільце, яке утворює дно корпусу фільтруючого тіла виконане зі ступінчастою зовнішньою поверхнею обертання, причому діаметр верхнього ступеня дорівнює внутрішньому діаметру труби корпусу фільтруючого тіла в нижній частині і спряжений з нею, а діаметр нижнього ступеня дорівнює зовнішньому діаметру труби корпусу фільтруючого тіла.
18. Пристрій для глибокого очищення води, переважно питної, за п. 14, який відрізняється тим, що кільце, яке утворює дно корпусу фільтруючого тіла, виконано з пористого пружного матеріалу.
19. Пристрій для глибокого очищення води, переважно питної, за п. 14, який відрізняється тим, що кільце, яке утворює дно корпусу фільтруючого тіла виконано у вигляді розрізного кільця з пористого жорсткого матеріалу, причому площина розрізу проходить через центр кільця, а на площині розрізу виконані центруючі виступи/западини, відповідно на кожній частині кільця.
20. Пристрій для глибокого очищення води, переважно питної, за п. 10, який відрізняється тим, що очисний модуль включає вхідний патрубок з краном для подачі початкової води на очищення, вихідний патрубок з крапом для виведення очищеної води і зливний патрубок для видалення поверхнево активних речовин, зв'язаний з бульбашково-плівковим екстрактором.
21. Пристрій для глибокого очищення води, переважно питної, що містить очисний модуль, що включає флотатор для флотаційної обробки води, яка очищається водно-повітряною сумішшю, зв'язаний з бульбашково-плівковим екстрактором для екстракції поверхнево-активних речовин, фільтр для фільтрації води, який відрізняється тим, що фільтруюче тіло розташоване окремо від концентратора флотопродуктів, причому рівень верхнього шару фільтруючого тіла знаходиться в межах верхньої частини концентратора флотопродуктів, а вхід магістралі відведення флотопродуктів, розташований радіально і сполучений з концентратором флотопродуктів, в межах верхньої частини концентратора флотопродуктів, а вихід магістралі відведення флотопродуктів розташований в межах верхнього шару фільтруючого тіла.
22. Пристрій для глибокого очищення води, переважно питної, за п. 21, який відрізняється тим, що фільтруюче тіло розташоване в об'ємі флотатора.
23. Пристрій для глибокого очищення води, переважно питної, за п. 21, який відрізняється тим, що фільтруюче тіло знаходиться зовні флотатора, а магістраль відведення фільтрату сполучена з флотатором.
24. Пристрій для глибокого очищення води, переважно питної, за п. 21, який відрізняється тим, що фільтруюче тіло знаходиться зовні модуля очищення води, а магістраль відведення фільтрату сполучена з резервуаром зберігання води.
25. Пристрій для глибокого очищення води, переважно питної, за п. 21, який відрізняється тим, що верхня частина корпусу з кришкою фільтруючого тіла знаходиться зовні модуля очищення води, вище рівня води, що обробляється, причому кришка виконана знімною.
26. Пристрій для глибокого очищення води, переважно питної, за п. 21, який відрізняється тим, що очисний модуль включає вхідний патрубок з крапом для подачі початкової води на очищення, вихідний патрубок з краном для виведення очищеної води і зливний патрубок для видалення поверхнево-активних речовин.
27. Пристрій для глибокого очищення води, переважно питної, що містить очисний модуль, що включає флотатор для флотаційної обробки води, яка очищається водно-повітряною сумішшю, зв'язаний з бульбашково-плівковим екстрактором для екстракції поверхнево-активних речовин, фільтр для фільтрації води, який відрізняється тим, що фільтруюче тіло розташоване в об'ємі води, що очищується, причому верхній шар фільтруючого тіла знаходиться нижче рівня поверхні води у флотаторі, а вхід магістралі відведення флотопродуктів, розташований вертикально і сполучений з об'ємом концентратора флотопродуктів в межах верхньої частини концентратора флотопродуктів, а вихід магістралі відведення флотопродуктів розташований в межах верхнього шару фільтруючого тіла.
28. Пристрій для глибокого очищення води, переважно питної, за п. 27, який відрізняється тим, що, фільтруюче тіло має дренажно-відсмоктувальний пристрій для відбору відфільтрованої води, насос та ежектор, а магістраль відведення фільтрату сполучена з об'ємом флотатора.
29. Пристрій для глибокого очищення води, переважно питної, за п. 27, який відрізняється тим, що магістраль відведення фільтрату має уф-опромінювач для бактерицидної обробки води і сполучена з об'ємом флотатора.
30. Пристрій для глибокого очищення води, переважмо питної, за п. 27, який відрізняється тим, що очисний модуль включає вхідний патрубок з краном для подачі початкової води на очищення і вихідний патрубок з крамом для виведення очищеної води, зливний патрубок для видалення поверхнево-активних речовин, вхідний патрубок ежектора для ежекції повітря з атмосфери, вхідний патрубок ежектора для підведення води з УФ-опромінювача і вихідний патрубок ежектора, введений всередину флотатора для подачі водоповітряної суміші і здійснення флотації, та вихідний патрубок з краном для виведення очищеної води зв'язаний з виходом УФ-опромінювача.
31. Пристрій для глибокого очищення води, переважно питної, що містить очисний модуль, що включає флотатор для флотаційної обробки води, яка очищається водно-повітряною сумішшю, зв'язаний з бульбашково-плівковим екстрактором для екстракції поверхнево-активних речовин, фільтр для фільтрації води, який відрізняється тим, що фільтруюче тіло виконане складеним з окремим корпусом для кожної частини фільтруючого тіла, а магістралі потоків, після розгалуження, що подаються на фільтруюче тіло з'єднують окремо або послідовно кожну частину фільтруючого тіла з концентратором флотопродуктів, причому рівень верхнього шару кожної частини складеного фільтруючого тіла знаходиться в межах початкового рівня поверхні води у флотаторі, а магістралі відведення флотопродуктів розташовані радіально або вертикально і сполучені з концентратором флотопродуктів в межах верхньої частини концентратора флотопродуктів, а виходи магістралей відведення флотопродуктів розташовані в межах верхнього шару відповідної частини фільтруючого тіла.
32. Пристрій глибокого очищення води, переважно питної, за п. 31, який відрізняється тим, що фільтруюче тіло виконане складеним у вигляді окремих частин, причому складові частини фільтруючого тіла розміщені суцільно, а верхній шар завантаження кожної частини корпусу фільтруючого тіла розташований на одному або на різних рівнях відповідно початкового рівня води, що очищується у флотаторі.
33. Пристрій глибокого очищення води, переважно питної, за п. 31, який відрізняється тим, що фільтруюче тіло виконане складеним у вигляді сукупності стаканів з перфорованим дном з паралельними осями, відповідно осі флотатора, причому складові частини фільтруючого тіла розміщені окремо, на одному або на різних рівнях відповідно початкового рівня води, що очищується у флотаторі.

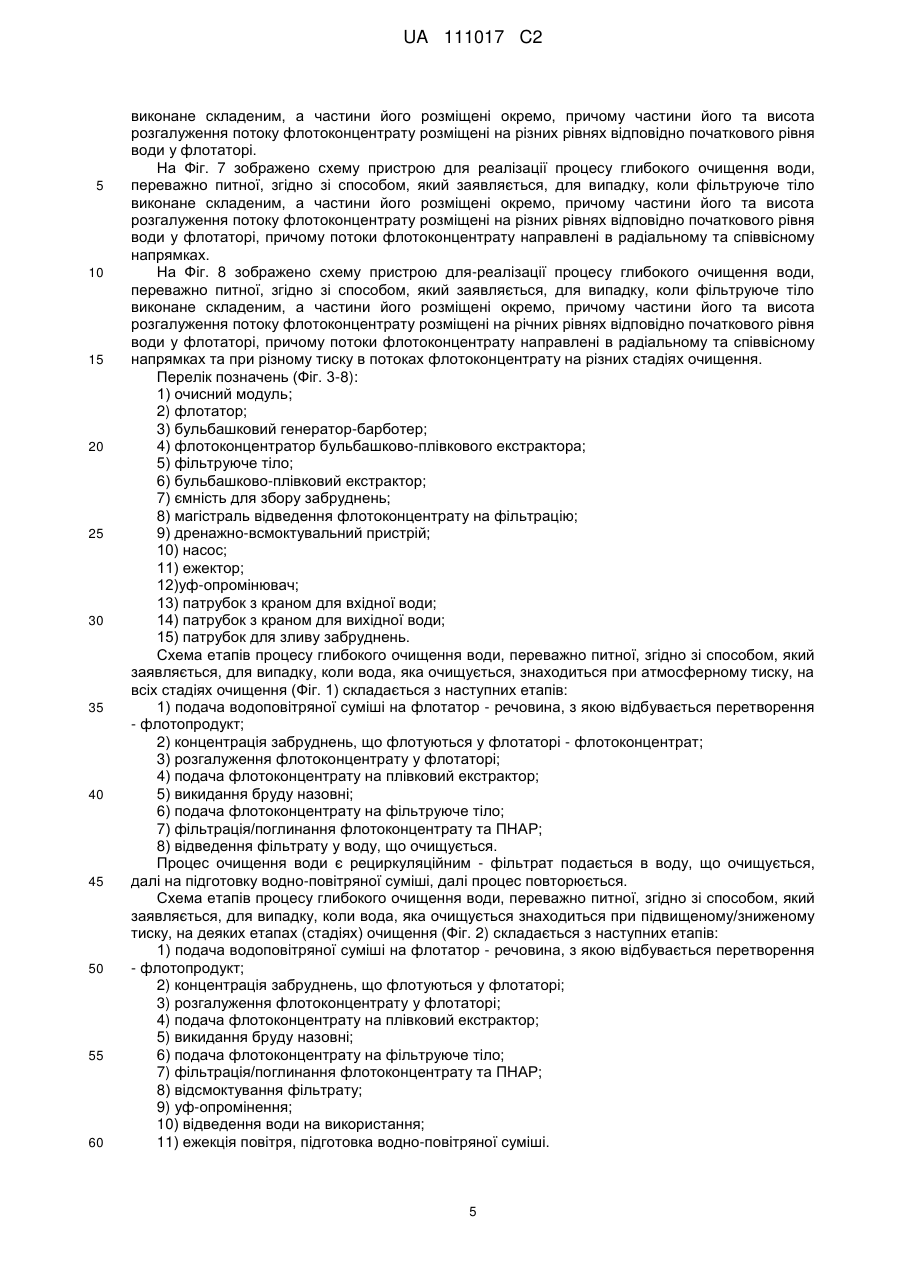

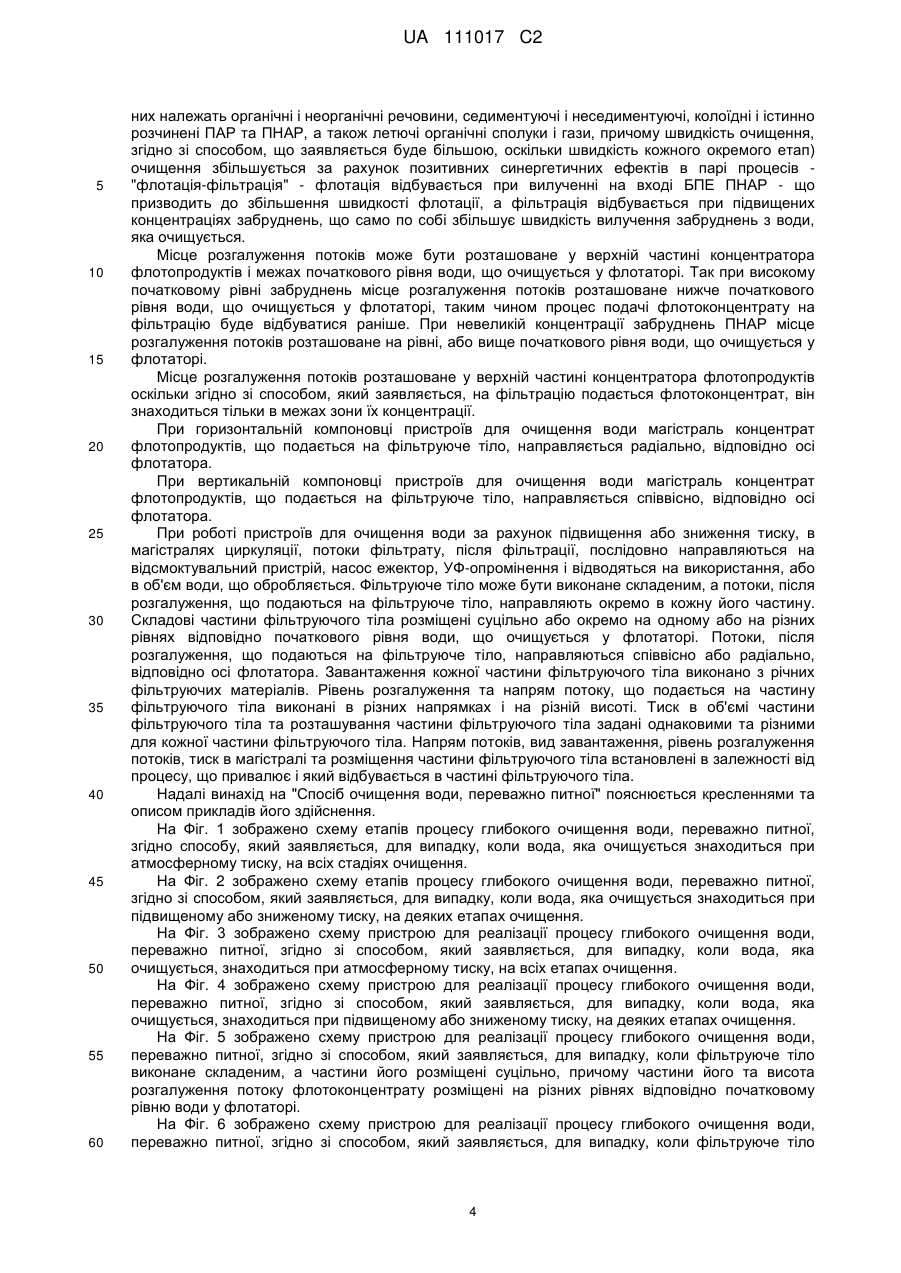

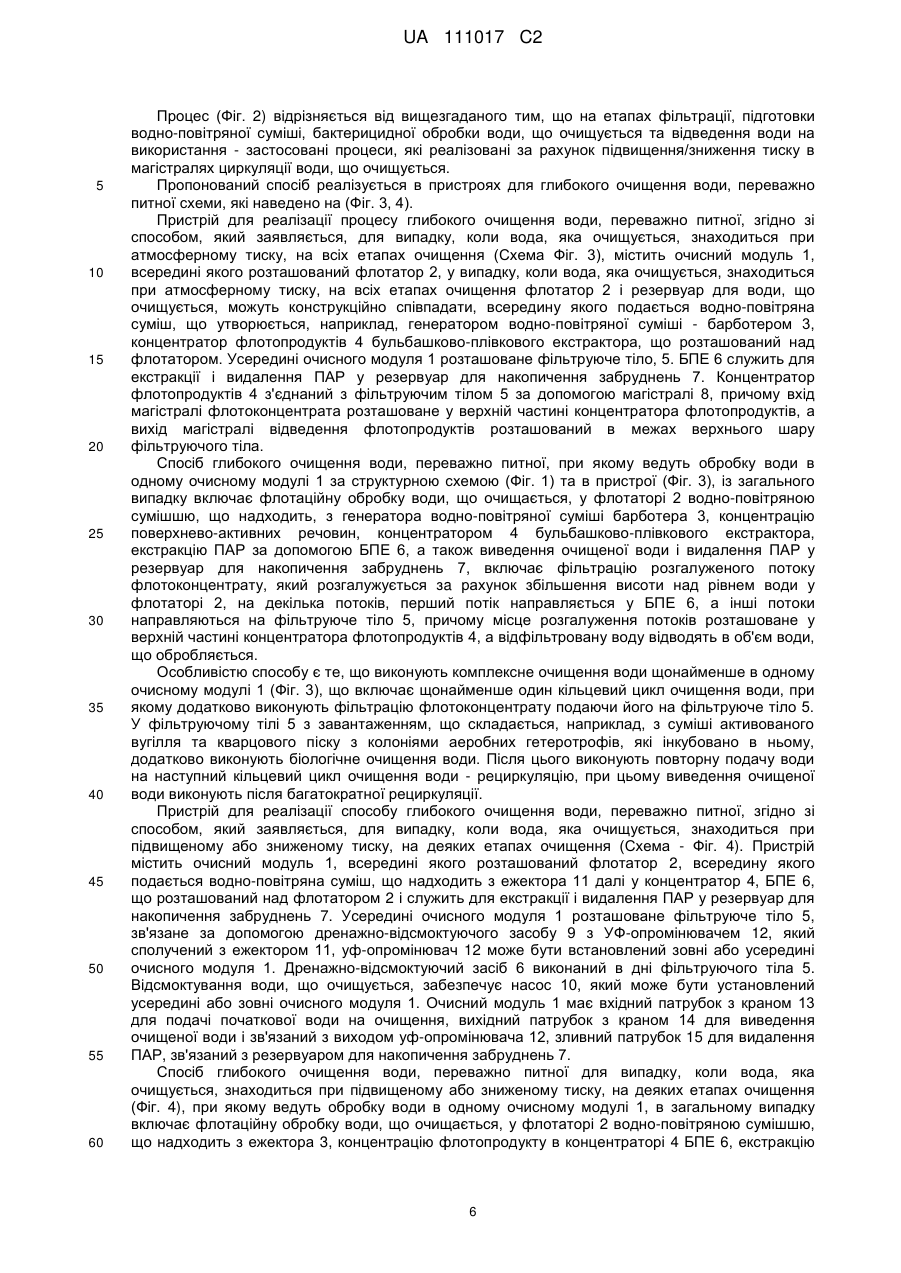

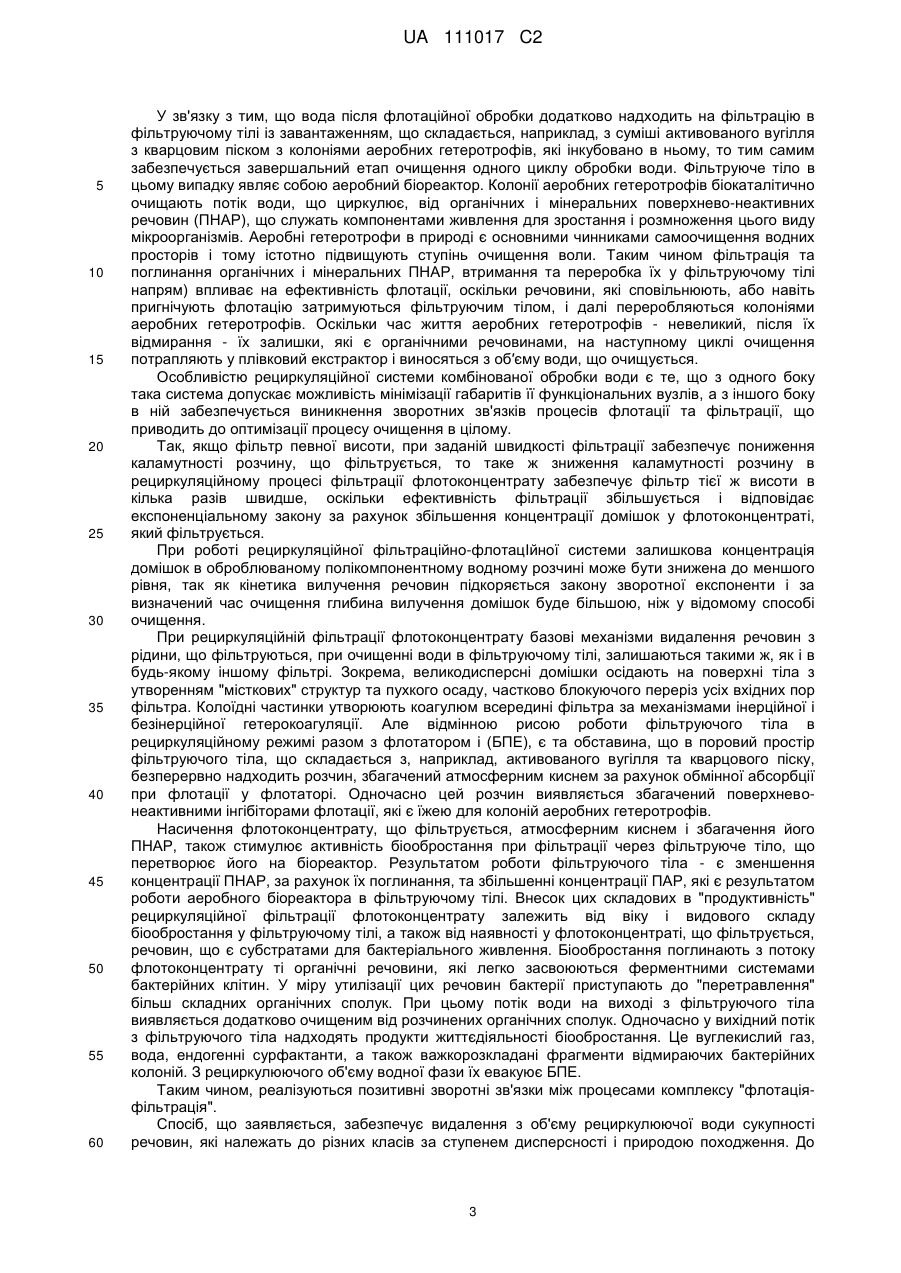

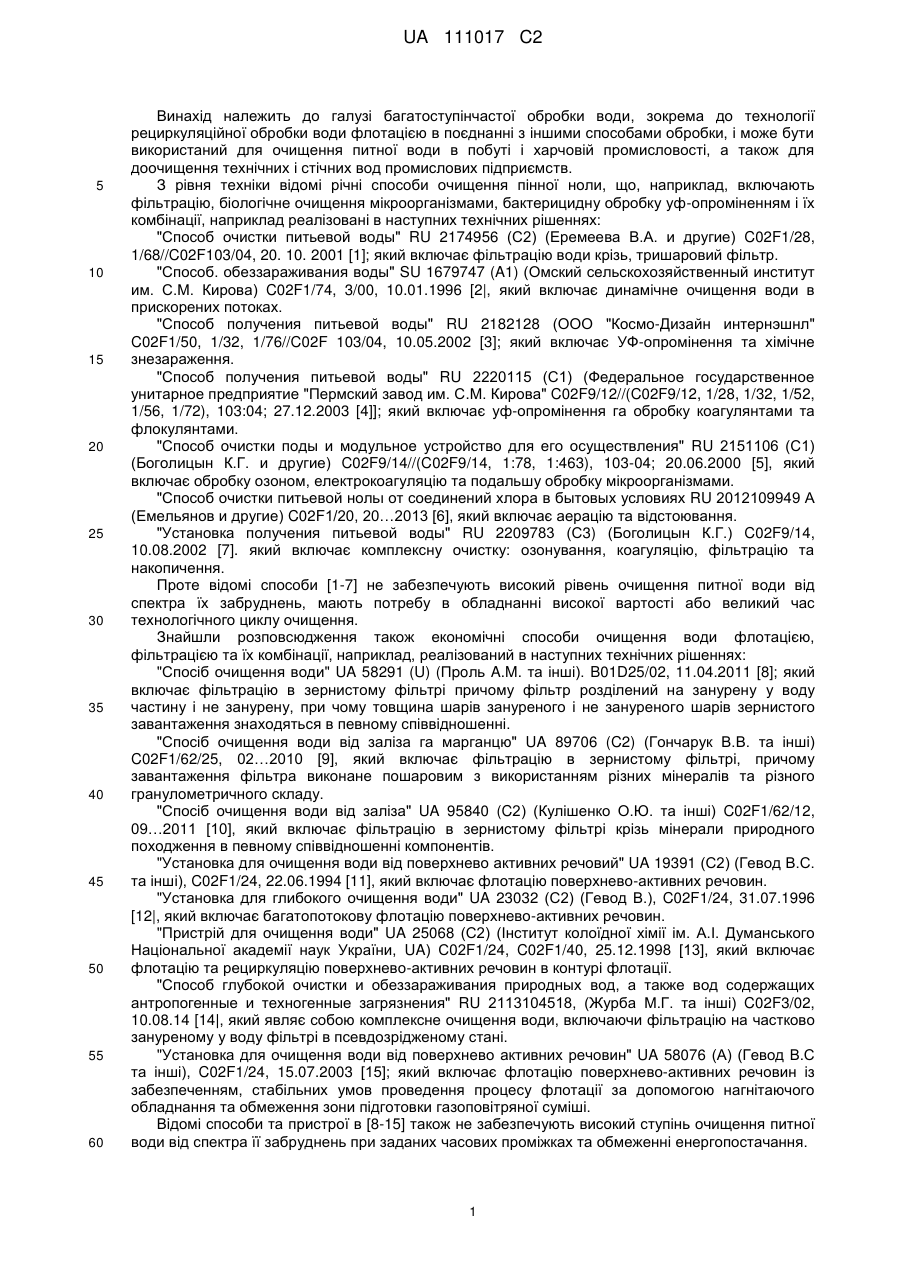

Текст

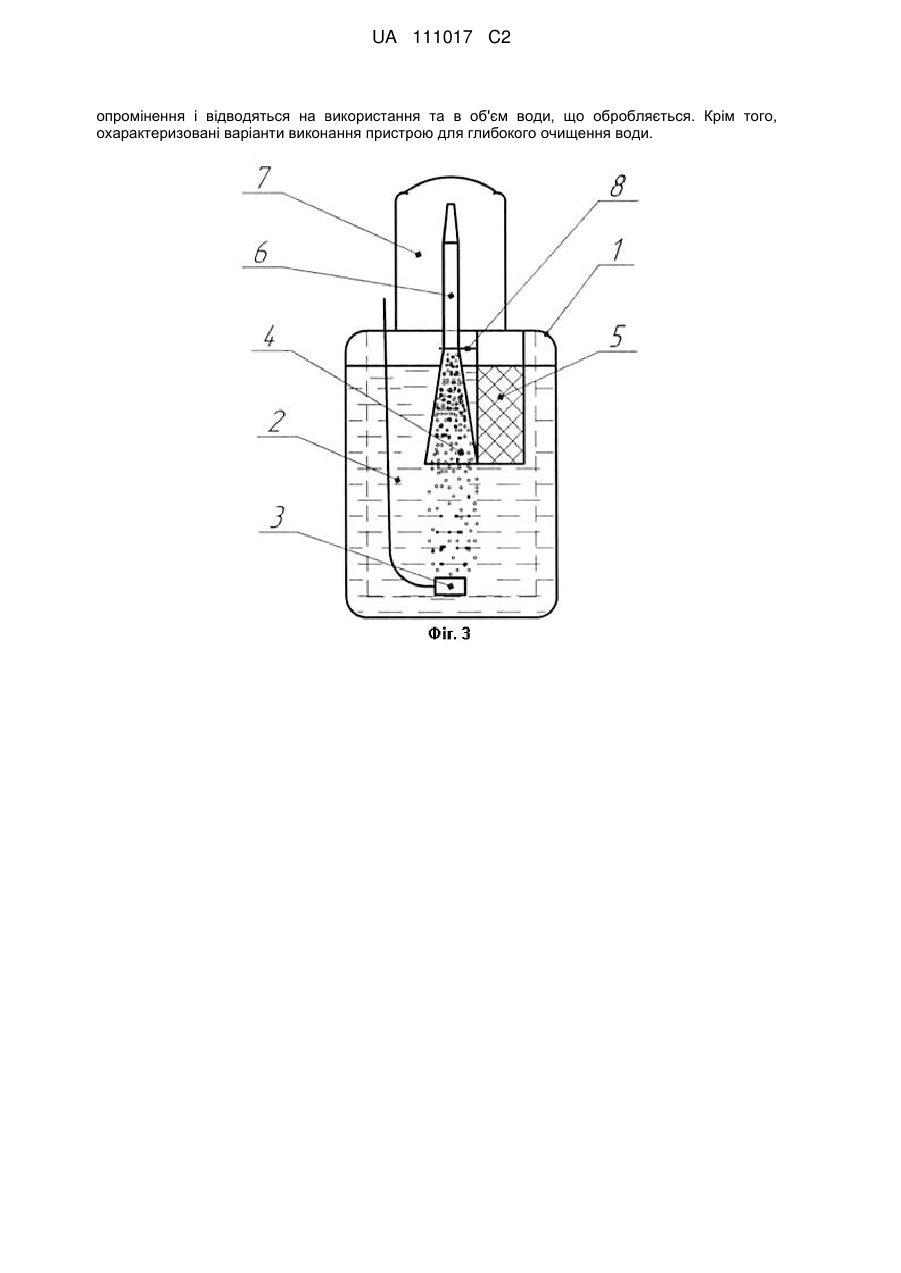

Реферат: Винахід належить до галузі очищення води. Перший аспект винаходу стосується способу глибокого очищення води, переважно питної, при якому ведуть обробку води в очисному модулі, що включає флотаційну обробку води, що очищається, у флотаторі водно-повітряною сумішшю, бульбашково-плівкову екстракцію поверхнево-активних речовин за допомогою бульбашково-плівкового екстрактора, а також виведення очищеної води і видалення поверхнево-активних речовин, при якому додатково виконують фільтрацію води через фільтр, при цьому водно-повітряна суміш у флотаторі розгалужується на декілька потоків, перший потік направляється у бульбашково-плівковий екстрактор, а інші потоки направляються на фільтруюче тіло, причому місце розгалуження потоків розташовано у верхній частині концентратора продуктів флотації, а відфільтровану воду відводять в об'єм води, що обробляється, а потоки після розгалуження, що подаються на фільтруюче тіло, направлені в радіальному та співвісному напрямках, відповідно осі флотатора, а потоки води після фільтрації, послідовно направляються на відсмоктувальний пристрій, насос, ежектор, УФ UA 111017 C2 (12) UA 111017 C2 опромінення і відводяться на використання та в об'єм води, що обробляється. Крім того, охарактеризовані варіанти виконання пристрою для глибокого очищення води. UA 111017 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до галузі багатоступінчастої обробки води, зокрема до технології рециркуляційної обробки води флотацією в поєднанні з іншими способами обробки, і може бути використаний для очищення питної води в побуті і харчовій промисловості, а також для доочищення технічних і стічних вод промислових підприємств. З рівня техніки відомі річні способи очищення пінної ноли, що, наприклад, включають фільтрацію, біологічне очищення мікроорганізмами, бактерицидну обробку уф-опроміненням і їх комбінації, наприклад реалізовані в наступних технічних рішеннях: "Способ очистки питьевой воды" RU 2174956 (С2) (Еремеева В.А. и другие) C02F1/28, 1/68//C02F103/04, 20. 10. 2001 [1]; який включає фільтрацію води крізь, тришаровий фільтр. "Способ. обеззараживания воды" SU 1679747 (A1) (Омский сельскохозяйственный институт им. С.М. Кирова) C02F1/74, 3/00, 10.01.1996 [2|, який включає динамічне очищення води в прискорених потоках. "Способ получения питьевой воды" RU 2182128 (ООО "Космо-Дизайн интернэшнл" C02F1/50, 1/32, 1/76//C02F 103/04, 10.05.2002 [3]; який включає УФ-опромінення та хімічне знезараження. "Способ получения питьевой воды" RU 2220115 (С1) (Федеральное государственное унитарное предприятие "Пермский завод им. С.М. Кирова" C02F9/12//(C02F9/12, 1/28, 1/32, 1/52, 1/56, 1/72), 103:04; 27.12.2003 [4]]; який включає уф-опромінення га обробку коагулянтами та флокулянтами. "Способ очистки поды и модульное устройство для его осуществления" RU 2151106 (С1) (Боголицын К.Г. и другие) C02F9/14//(C02F9/14, 1:78, 1:463), 103-04; 20.06.2000 [5], який включає обробку озоном, електрокоагуляцію та подальшу обробку мікроорганізмами. "Способ очистки питьевой нольι от соединений хлора в бытовых условиях RU 2012109949 А (Емельянов и другие) C02F1/20, 20…2013 [6], який включає аерацію та відстоювання. "Установка получения питьевой воды" RU 2209783 (С3) (Боголицын К.Г.) C02F9/14, 10.08.2002 [7]. який включає комплексну очистку: озонування, коагуляцію, фільтрацію та накопичення. Проте відомі способи [1-7] не забезпечують високий рівень очищення питної води від спектра їх забруднень, мають потребу в обладнанні високої вартості або великий час технологічного циклу очищення. Знайшли розповсюдження також економічні способи очищення води флотацією, фільтрацією та їх комбінації, наприклад, реалізований в наступних технічних рішеннях: "Спосіб очищення води" UA 58291 (U) (Пpoль A.M. та інші). B01D25/02, 11.04.2011 [8]; який включає фільтрацію в зернистому фільтрі причому фільтр розділений на занурену у воду частину і не занурену, при чому товщина шарів зануреного і не зануреного шарів зернистого завантаження знаходяться в певному співвідношенні. "Спосіб очищення води від заліза га марганцю" UA 89706 (C2) (Гончарук В.В. та інші) C02F1/62/25, 02…2010 [9], який включає фільтрацію в зернистому фільтрі, причому завантаження фільтра виконане пошаровим з використанням різних мінералів та різного гранулометричного складу. "Спосіб очищення води від заліза" UA 95840 (C2) (Кулішенко О.Ю. та інші) C02F1/62/12, 09…2011 [10], який включає фільтрацію в зернистому фільтрі крізь мінерали природного походження в певному співвідношенні компонентів. "Установка для очищення води від поверхнево активних речовий" UA 19391 (С2) (Гевод В.С. та інші), C02F1/24, 22.06.1994 [11], який включає флотацію поверхнево-активних речовин. "Установка для глибокого очищення води" UA 23032 (С2) (Гевод В.), C02F1/24, 31.07.1996 [12|, який включає багатопотокову флотацію поверхнево-активних речовин. "Пристрій для очищення води" UA 25068 (С2) (Інститут колоїдної хімії ім. А.І. Думанського Національної академії наук України, UA) С02F1/24, C02F1/40, 25.12.1998 [13], який включає флотацію та рециркуляцію поверхнево-активних речовин в контурі флотації. "Способ глубокой очистки и обеззараживания природных вод, а также вод содержащих антропогенные и техногенные загрязнения" RU 2113104518, (Журба Μ.Г. та інші) C02F3/02, 10.08.14 [14|, який являє собою комплексне очищення води, включаючи фільтрацію на частково зануреному у воду фільтрі в псевдозрідженому стані. "Установка для очищення води від поверхнево активних речовин" UA 58076 (А) (Гевод В.С та інші), C02F1/24, 15.07.2003 [15]; який включає флотацію поверхнево-активних речовин із забезпеченням, стабільних умов проведення процесу флотації за допомогою нагнітаючого обладнання та обмеження зони підготовки газоповітряної суміші. Відомі способи та пристрої в [8-15] також не забезпечують високий ступінь очищення питної води від спектра її забруднень при заданих часових проміжках та обмеженні енергопостачання. 1 UA 111017 C2 5 10 15 20 25 30 35 40 45 50 55 60 Найбільш близьким до винаходу за кількістю загальних ознак є спосіб глибокого очищення води, переважно питної, при якому ведуть обробку в очисному модулі, що включає флотаційну обробку води, що очищається, у флотаторі водоповітряною сумішшю, що надходить з ежектора, бульбашково-плівкову екстракцію поверхнево-активних речовин (ПАР) за допомогою бульбашково-плівкового екстрактора (БПЕ), а також виведення очищеної води і видаленням поверхнево-активних речовин (ПАР), при якому додатково виконують фільтрацію води через насипний піщаний фільтр, потім воду подають на подальшу бактерицидну та УФ-обробку ["Спосіб глибокого очищення води, переважно питної" UA 98257 (С2) Гевод В.С. та інші) C02F1/24, 25.04.2012 - найбільш близький - прототип 1] [16]. Недоліком відомого способу [16] є те, що цей спосіб є порівняно енерговмісним, а також потребує спеціального обладнання для забезпечення необхідного ступеня очищення води по всьому спектру забруднень. Викликано це тим, що даним способом здійснюється флотація і бульбашково-плівкова екстракція поверхнево-активних речовин, та багаторазова прокачка всього обсягу води через піщаний фільтр. Також найбільш близьким до винаходу з іншого боку за кількістю загальних ознак є ["Ефективний спосіб фільтрації води у резервуарі розважального або декоративного призначення, який здійснюється з малим об'ємом води, а не з усією водою резервуара і всмоктувальний пристрій для переміщення по дну резервуара UA 101832 (С2) Фішманн Т.Ф.Б. та інші B01D21/01, 13.05.2013; найбільш близький - прототип 2] [17]. Недоліком відомого способу [17| є те, що ним не забезпечується необхідний ступінь очищення води по всьому спектру забруднень, що підлягають видаленню, що знижує якість води. Викликано це тим. що даним способом здійснюється тільки фільтрація малого обсягу води, в якій присутні забруднення, які флокулюють за допомогою флокулянтів та опромінення. Задачею, на вирішення якої спрямовано винахід, є удосконалення відомих-способів [16, 17] шляхом їх об'єднання їх позитивних якостей і застосування в них додаткових стадій очищення води, що забезпечують багатоступінчасту її обробку за замкненим циклом, то багаторазово повторюється, в очисному модулі з ефектом активізації індивідуальних водоочищувальних процесів на кожному ступені рециркуляційної технології очищення води. Технічний результат, який досягається при вирішенні поставленої задачі і використанні вдосконаленого способу, полягає в підвищенні ступеня очищення і якості води при суттєвому зменшенні питомих енерговитрат та збільшенні швидкості обробки води. Поставлена задача вирішується, а технічний результат досягається тим, що в способі глибокого очищення води, переважно питної, при якому ведуть обробку води в одному очисному модулі, що включає флотаційну обробку води, що очищається, у флотаторі водоповітряною сумішшю, бульбашково-плівкову екстракцію ПАР за допомогою БПЕ, а також видалення ПАР, реалізований у способі, згідно з винаходом, виконують комплексне очищення води, щонайменше в одному очисному модулі, що включає, щонайменше один кільцевий багатоступінчастий цикл очищення води, при якому з метою зменшення питомих енерговитрат та збільшення швидкості та глибини очищення, водно-повітряна суміш у флотаторі, за рахунок збільшення висоти над рівнем води у флотаторі, розгалужується на декілька потоків, перший потік направляється у бульбашково-плівковий екстрактор, а інші потоки направляються на фільтруюче тіло, причому місце розгалуження потоків розташоване у верхній частині концентратора флотопродуктів, а відфільтровану воду подають в об'єм води, що обробляється. У зв'язку з тим, що в способі, що заявляється, виконують комплексне очищення води, щонайменше в одному очисному модулі, що включає щонайменше один кільцевий багатоступінчастий цикл очищення води, то тим самим забезпечують рециркуляційний процес комбінованої обробки води різними методами, які доповнюють·один одного і з одного боку допускають можливість мінімізації габаритів очисного модуля 1 його функціональних вузлів, а з іншого боку ініціюють виникнення зворотних зв'язків між використовуваними складеними процесами рециркуляційної технології, які оптимізують процес ефективного очищення води. Фільтрація розгалуженого потоку флотоконцентрату в стартовому і подальших циклах через фільтруюче тіло забезпечує розподіл твердої і рідкої фаз шляхом осадження седиментуючих і колоїдних домішок води в поровому просторі фільтруючого тіла під дією сили тяжіння і перепаду тиску. Фільтрація переважно затримує частинки в товщі фільтруючого середовища. Цим забезпечується ефективне вилучення з води тих речовин, які обумовлюють показник "каламутність". Оскільки ефективність фільтрації обумовлена концентрацією забруднень у воді, що подається на фільтрацію, а в цьому випадку на фільтрацію подається, флотоконцентрат, таким чином ефективність фільтрації обумовлена концентрацією забруднень, то флотуються. Таким чином, процес флотації забруднень напряму впливає на процес фільтрації - збільшуючи його ефективність. 2 UA 111017 C2 5 10 15 20 25 30 35 40 45 50 55 60 У зв'язку з тим, що вода після флотаційної обробки додатково надходить на фільтрацію в фільтруючому тілі із завантаженням, що складається, наприклад, з суміші активованого вугілля з кварцовим піском з колоніями аеробних гетеротрофів, які інкубовано в ньому, то тим самим забезпечується завершальний етап очищення одного циклу обробки води. Фільтруюче тіло в цьому випадку являє собою аеробний біореактор. Колонії аеробних гетеротрофів біокаталітично очищають потік води, що циркулює, від органічних і мінеральних поверхнево-неактивних речовин (ПНАР), що служать компонентами живлення для зростання і розмноження цього виду мікроорганізмів. Аеробні гетеротрофи в природі є основними чинниками самоочищення водних просторів і тому істотно підвищують ступінь очищення воли. Таким чином фільтрація та поглинання органічних і мінеральних ПНАР, втримання та переробка їх у фільтруючому тілі напрям) впливає на ефективність флотації, оскільки речовини, які сповільнюють, або навіть пригнічують флотацію затримуються фільтруючим тілом, і далі переробляються колоніями аеробних гетеротрофів. Оскільки час життя аеробних гетеротрофів - невеликий, після їх відмирання - їх залишки, які є органічними речовинами, на наступному циклі очищення потрапляють у плівковий екстрактор і виносяться з об′єму води, що очищується. Особливістю рециркуляційної системи комбінованої обробки води є те, що з одного боку така система допускає можливість мінімізації габаритів її функціональних вузлів, а з іншого боку в ній забезпечується виникнення зворотних зв'язків процесів флотації та фільтрації, що приводить до оптимізації процесу очищення в цілому. Так, якщо фільтр певної висоти, при заданій швидкості фільтрації забезпечує пониження каламутності розчину, що фільтрується, то таке ж зниження каламутності розчину в рециркуляційному процесі фільтрації флотоконцентрату забезпечує фільтр тієї ж висоти в кілька разів швидше, оскільки ефективність фільтрації збільшується і відповідає експоненціальному закону за рахунок збільшення концентрації домішок у флотоконцентраті, який фільтрується. При роботі рециркуляційної фільтраційно-флотацІйної системи залишкова концентрація домішок в оброблюваному полікомпонентному водному розчині може бути знижена до меншого рівня, так як кінетика вилучення речовин підкоряється закону зворотної експоненти і за визначений час очищення глибина вилучення домішок буде більшою, ніж у відомому способі очищення. При рециркуляційній фільтрації флотоконцентрату базові механізми видалення речовин з рідини, що фільтруються, при очищенні води в фільтруючому тілі, залишаються такими ж, як і в будь-якому іншому фільтрі. Зокрема, великодисперсні домішки осідають на поверхні тіла з утворенням "місткових" структур та пухкого осаду, частково блокуючого переріз усіх вхідних пор фільтра. Колоїдні частинки утворюють коагулюм всередині фільтра за механізмами інерційної і безінерційної гетерокоагуляції. Але відмінною рисою роботи фільтруючого тіла в рециркуляційному режимі разом з флотатором і (БПЕ), є та обставина, що в поровий простір фільтруючого тіла, що складається з, наприклад, активованого вугілля та кварцового піску, безперервно надходить розчин, збагачений атмосферним киснем за рахунок обмінної абсорбції при флотації у флотаторі. Одночасно цей розчин виявляється збагачений поверхневонеактивними інгібіторами флотації, які є їжею для колоній аеробних гетеротрофів. Насичення флотоконцентрату, що фільтрується, атмосферним киснем і збагачення його ПНАР, також стимулює активність біообростання при фільтрації через фільтруюче тіло, що перетворює його на біореактор. Результатом роботи фільтруючого тіла - є зменшення концентрації ПНАΡ, за рахунок їх поглинання, та збільшенні концентрації ПАР, які є результатом роботи аеробного біореактора в фільтруючому тілі. Внесок цих складових в "продуктивність" рециркуляційної фільтрації флотоконцентрату залежить від віку і видового складу біообростання у фільтруючому тілі, а також від наявності у флотоконцентраті, що фільтрується, речовин, що є субстратами для бактеріального живлення. Біообростання поглинають з потоку флотоконцентрату ті органічні речовини, які легко засвоюються ферментними системами бактерійних клітин. У міру утилізації цих речовин бактерії приступають до "перетравлення" більш складних органічних сполук. При цьому потік води на виході з фільтруючого тіла виявляється додатково очищеним від розчинених органічних сполук. Одночасно у вихідний потік з фільтруючого тіла надходять продукти життєдіяльності біообростання. Це вуглекислий газ, вода, ендогенні сурфактанти, а також важкорозкладані фрагменти відмираючих бактерійних колоній. З рециркулюючого об'єму водної фази їх евакуює БПЕ. Таким чином, реалізуються позитивні зворотні зв'язки між процесами комплексу "флотаціяфільтрація". Спосіб, що заявляється, забезпечує видалення з об'єму рециркулюючої води сукупності речовин, які належать до різних класів за ступенем дисперсності і природою походження. До 3 UA 111017 C2 5 10 15 20 25 30 35 40 45 50 55 60 них належать органічні і неорганічні речовини, седиментуючі і неседиментуючі, колоїдні і істинно розчинені ПАΡ та ПНАР, а також летючі органічні сполуки і гази, причому швидкість очищення, згідно зі способом, що заявляється буде більшою, оскільки швидкість кожного окремого етап) очищення збільшується за рахунок позитивних синергетичних ефектів в парі процесів "флотація-фільтрація" - флотація відбувається при вилученні на вході БПЕ ПНАР - що призводить до збільшення швидкості флотації, а фільтрація відбувається при підвищених концентраціях забруднень, що само по собі збільшує швидкість вилучення забруднень з води, яка очищується. Місце розгалуження потоків може бути розташоване у верхній частині концентратора флотопродуктів і межах початкового рівня води, що очищується у флотаторі. Так при високому початковому рівні забруднень місце розгалуження потоків розташоване нижче початкового рівня води, що очищується у флотаторі, таким чином процес подачі флотоконцентрату на фільтрацію буде відбуватися раніше. При невеликій концентрації забруднень ΠΗАΡ місце розгалуження потоків розташоване на рівні, або вище початкового рівня води, що очищується у флотаторі. Місце розгалуження потоків розташоване у верхній частині концентратора флотопродуктів оскільки згідно зі способом, який заявляється, на фільтрацію подається флотоконцентрат, він знаходиться тільки в межах зони їх концентрації. При горизонтальній компоновці пристроїв для очищення води магістраль концентрат флотопродуктів, що подається на фільтруюче тіло, направляється радіально, відповідно осі флотатора. При вертикальній компоновці пристроїв для очищення води магістраль концентрат флотопродуктів, що подається на фільтруюче тіло, направляється співвісно, відповідно осі флотатора. При роботі пристроїв для очищення води за рахунок підвищення або зниження тиску, в магістралях циркуляції, потоки фільтрату, після фільтрації, послідовно направляються на відсмоктувальний пристрій, насос ежектор, УФ-опромінення і відводяться на використання, або в об'єм води, що обробляється. Фільтруюче тіло може бути виконане складеним, а потоки, після розгалуження, що подаються на фільтруюче тіло, направляють окремо в кожну його частину. Складові частини фільтруючого тіла розміщені суцільно або окремо на одному або на різних рівнях відповідно початкового рівня води, що очищується у флотаторі. Потоки, після розгалуження, що подаються на фільтруюче тіло, направляються співвісно або радіально, відповідно осі флотатора. Завантаження кожної частини фільтруючого тіла виконано з річних фільтруючих матеріалів. Рівень розгалуження та напрям потоку, що подається на частину фільтруючого тіла виконані в різних напрямках і на різній висоті. Тиск в об'ємі частини фільтруючого тіла та розташування частини фільтруючого тіла задані однаковими та різними для кожної частини фільтруючого тіла. Напрям потоків, вид завантаження, рівень розгалуження потоків, тиск в магістралі та розміщення частини фільтруючого тіла встановлені в залежності від процесу, що привалює і який відбувається в частині фільтруючого тіла. Надалі винахід на "Спосіб очищення води, переважно питної" пояснюється кресленнями та описом прикладів його здійснення. На Фіг. 1 зображено схему етапів процесу глибокого очищення води, переважно питної, згідно способу, який заявляється, для випадку, коли вода, яка очищується знаходиться при атмосферному тиску, на всіх стадіях очищення. На Фіг. 2 зображено схему етапів процесу глибокого очищення води, переважно питної, згідно зі способом, який заявляється, для випадку, коли вода, яка очищується знаходиться при підвищеному або зниженому тиску, на деяких етапах очищення. На Фіг. 3 зображено схему пристрою для реалізації процесу глибокого очищення води, переважно питної, згідно зі способом, який заявляється, для випадку, коли вода, яка очищується, знаходиться при атмосферному тиску, на всіх етапах очищення. На Фіг. 4 зображено схему пристрою для реалізації процесу глибокого очищення води, переважно питної, згідно зі способом, який заявляється, для випадку, коли вода, яка очищується, знаходиться при підвищеному або зниженому тиску, на деяких етапах очищення. На Фіг. 5 зображено схему пристрою для реалізації процесу глибокого очищення води, переважно питної, згідно зі способом, який заявляється, для випадку, коли фільтруюче тіло виконане складеним, а частини його розміщені суцільно, причому частини його та висота розгалуження потоку флотоконцентрату розміщені на різних рівнях відповідно початковому рівню води у флотаторі. На Фіг. 6 зображено схему пристрою для реалізації процесу глибокого очищення води, переважно питної, згідно зі способом, який заявляється, для випадку, коли фільтруюче тіло 4 UA 111017 C2 5 10 15 20 25 30 35 40 45 50 55 60 виконане складеним, а частини його розміщені окремо, причому частини його та висота розгалуження потоку флотоконцентрату розміщені на різних рівнях відповідно початкового рівня води у флотаторі. На Фіг. 7 зображено схему пристрою для реалізації процесу глибокого очищення води, переважно питної, згідно зі способом, який заявляється, для випадку, коли фільтруюче тіло виконане складеним, а частини його розміщені окремо, причому частини його та висота розгалуження потоку флотоконцентрату розміщені на різних рівнях відповідно початкового рівня води у флотаторі, причому потоки флотоконцентрату направлені в радіальному та співвісному напрямках. На Фіг. 8 зображено схему пристрою для-реалізації процесу глибокого очищення води, переважно питної, згідно зі способом, який заявляється, для випадку, коли фільтруюче тіло виконане складеним, а частини його розміщені окремо, причому частини його та висота розгалуження потоку флотоконцентрату розміщені на річних рівнях відповідно початкового рівня води у флотаторі, причому потоки флотоконцентрату направлені в радіальному та співвісному напрямках та при різному тиску в потоках флотоконцентрату на різних стадіях очищення. Перелік позначень (Фіг. 3-8): 1) очисний модуль; 2) флотатор; 3) бульбашковий генератор-барботер; 4) флотоконцентратор бульбашково-плівкового екстрактора; 5) фільтруюче тіло; 6) бульбашково-плівковий екстрактор; 7) ємність для збору забруднень; 8) магістраль відведення флотоконцентрату на фільтрацію; 9) дренажно-всмоктувальний пристрій; 10) насос; 11) ежектор; 12)уф-опромінювач; 13) патрубок з краном для вхідної води; 14) патрубок з краном для вихідної води; 15) патрубок для зливу забруднень. Схема етапів процесу глибокого очищення води, переважно питної, згідно зі способом, який заявляється, для випадку, коли вода, яка очищується, знаходиться при атмосферному тиску, на всіх стадіях очищення (Фіг. 1) складається з наступних етапів: 1) подача водоповітряної суміші на флотатор - речовина, з якою відбувається перетворення - флотопродукт; 2) концентрація забруднень, що флотуються у флотаторі - флотоконцентрат; 3) розгалуження флотоконцентрату у флотаторі; 4) подача флотоконцентрату на плівковий екстрактор; 5) викидання бруду назовні; 6) подача флотоконцентрату на фільтруюче тіло; 7) фільтрація/поглинання флотоконцентрату та ПНАΡ; 8) відведення фільтрату у воду, що очищується. Процес очищення води є рециркуляційним - фільтрат подається в воду, що очищується, далі на підготовку водно-повітряної суміші, далі процес повторюється. Схема етапів процесу глибокого очищення води, переважно питної, згідно зі способом, який заявляється, для випадку, коли вода, яка очищується знаходиться при підвищеному/зниженому тиску, на деяких етапах (стадіях) очищення (Фіг. 2) складається з наступних етапів: 1) подача водоповітряної суміші на флотатор - речовина, з якою відбувається перетворення - флотопродукт; 2) концентрація забруднень, що флотуються у флотаторі; 3) розгалуження флотоконцентрату у флотаторі; 4) подача флотоконцентрату на плівковий екстрактор; 5) викидання бруду назовні; 6) подача флотоконцентрату на фільтруюче тіло; 7) фільтрація/поглинання флотоконцентрату та ПНАР; 8) відсмоктування фільтрату; 9) уф-опромінення; 10) відведення води на використання; 11) ежекція повітря, підготовка водно-повітряної суміші. 5 UA 111017 C2 5 10 15 20 25 30 35 40 45 50 55 60 Процес (Фіг. 2) відрізняється від вищезгаданого тим, що на етапах фільтрації, підготовки водно-повітряної суміші, бактерицидної обробки води, що очищується та відведення води на використання - застосовані процеси, які реалізовані за рахунок підвищення/зниження тиску в магістралях циркуляції води, що очищується. Пропонований спосіб реалізується в пристроях для глибокого очищення води, переважно питної схеми, які наведено на (Фіг. 3, 4). Пристрій для реалізації процесу глибокого очищення води, переважно питної, згідно зі способом, який заявляється, для випадку, коли вода, яка очищується, знаходиться при атмосферному тиску, на всіх етапах очищення (Схема Фіг. 3), містить очисний модуль 1, всередині якого розташований флотатор 2, у випадку, коли вода, яка очищується, знаходиться при атмосферному тиску, на всіх етапах очищення флотатор 2 і резервуар для води, що очищується, можуть конструкційно співпадати, всередину якого подається водно-повітряна суміш, що утворюється, наприклад, генератором водно-повітряної суміші - барботером 3, концентратор флотопродуктів 4 бульбашково-плівкового екстрактора, що розташований над флотатором. Усередині очисного модуля 1 розташоване фільтруюче тіло, 5. БПЕ 6 служить для екстракції і видалення ПАР у резервуар для накопичення забруднень 7. Концентратор флотопродуктів 4 з'єднаний з фільтруючим тілом 5 за допомогою магістралі 8, причому вхід магістралі флотоконцентрата розташоване у верхній частині концентратора флотопродуктів, а вихід магістралі відведення флотопродуктів розташований в межах верхнього шару фільтруючого тіла. Спосіб глибокого очищення води, переважно питної, при якому ведуть обробку води в одному очисному модулі 1 за структурною схемою (Фіг. 1) та в пристрої (Фіг. 3), із загального випадку включає флотаційну обробку води, що очищається, у флотаторі 2 водно-повітряною сумішшю, що надходить, з генератора водно-повітряної суміші барботера 3, концентрацію поверхнево-активних речовин, концентратором 4 бульбашково-плівкового екстрактора, екстракцію ПАР за допомогою БПЕ 6, а також виведення очищеної води і видалення ПАР у резервуар для накопичення забруднень 7, включає фільтрацію розгалуженого потоку флотоконцентрату, який розгалужується зa рахунок збільшення висоти над рівнем води у флотаторі 2, на декілька потоків, перший потік направляється у БПЕ 6, а інші потоки направляються на фільтруюче тіло 5, причому місце розгалуження потоків розташоване у верхній частині концентратора флотопродуктів 4, а відфільтровану воду відводять в об'єм води, що обробляється. Особливістю способу є те, що виконують комплексне очищення води щонайменше в одному очисному модулі 1 (Фіг. 3), що включає щонайменше один кільцевий цикл очищення води, при якому додатково виконують фільтрацію флотоконцентрату подаючи його на фільтруюче тіло 5. У фільтруючому тілі 5 з завантаженням, що складається, наприклад, з суміші активованого вугілля та кварцового піску з колоніями аеробних гетеротрофів, які інкубовано в ньому, додатково виконують біологічне очищення води. Після цього виконують повторну подачу води на наступний кільцевий цикл очищення води - рециркуляцію, при цьому виведення очищеної води виконують після багатократної рециркуляції. Пристрій для реалізації способу глибокого очищення води, переважно питної, згідно зі способом, який заявляється, для випадку, коли вода, яка очищується, знаходиться при підвищеному або зниженому тиску, на деяких етапах очищення (Схема - Фіг. 4). Пристрій містить очисний модуль 1, всередині якого розташований флотатор 2, всередину якого подається водно-повітряна суміш, що надходить з ежектора 11 далі у концентратор 4, БПЕ 6, що розташований над флотатором 2 і служить для екстракції і видалення ПАР у резервуар для накопичення забруднень 7. Усередині очисного модуля 1 розташоване фільтруюче тіло 5, зв'язане за допомогою дренажно-відсмоктуючого засобу 9 з УФ-опромінювачем 12, який сполучений з ежектором 11, уф-опромінювач 12 може бути встановлений зовні або усередині очисного модуля 1. Дренажно-відсмоктуючий засіб 6 виконаний в дні фільтруючого тіла 5. Відсмоктування води, що очищується, забезпечує насос 10, який може бути установлений усередині або зовні очисного модуля 1. Очисний модуль 1 має вхідний патрубок з краном 13 для подачі початкової води на очищення, вихідний патрубок з краном 14 для виведення очищеної води і зв'язаний з виходом уф-опромінювача 12, зливний патрубок 15 для видалення ПАР, зв'язаний з резервуаром для накопичення забруднень 7. Спосіб глибокого очищення води, переважно питної для випадку, коли вода, яка очищується, знаходиться при підвищеному або зниженому тиску, на деяких етапах очищення (Фіг. 4), при якому ведуть обробку води в одному очисному модулі 1, в загальному випадку включає флотаційну обробку води, що очищається, у флотаторі 2 водно-повітряною сумішшю, що надходить з ежектора 3, концентрацію флотопродукту в концентраторі 4 БПЕ 6, екстракцію 6 UA 111017 C2 5 10 15 20 25 30 35 40 45 50 55 60 ПАР, а також виведення очищеної води і видалення ПАР. Особливістю способу є те, що виконують комплексне очищення води щонайменше в одному очисному модулі 1 (Фіг. 4), що включає щонайменше один кільцевий цикл очищення води, при якому додатково виконують фільтрацію флотоконцентрату через фільтруюче тіло 5 (Фіг. 4), після якого фільтрат виводять за допомогою дренажно-відсмоктуючого засобу 9 і подають на УФ-опромінювач 12, після цього виконують флотаційну обробку фільтрату у флотаторі 2 водоповітряною сумішшю, що надходить з ежектора 11, концентрацію продуктів флотації, розгалуження потоків, один з яких подається на екстракцію ПАР за допомогою БПЕ 6, а другі подаються на фільтруюче тіло 5, в якому додатково виконують біологічне очищення води на завантаженні, що складається, наприклад, з активованого вугілля та кварцового піску з колоніями аеробних гетеротрофів, які інкубовано в ньому. Після цього виконують повторну подачу води на наступний кільцевий цикл очищення - рециркуляцію, при цьому виведення очищеної води виконують після багатократної рециркуляції. Фільтрацію флотоконцентрату через фільтруюче тіло 5, бактерицидну обробку води і уфопромінювачі 12, флотаційну обробку води, що очищається, у флотаторі 2 водно-повітряною сумішшю, що надходить з ежектора 3, що супроводжується бульбашково-плівковою екстракцією ПАР за допомогою БПЕ 6, і біологічне очищення води в аеробному біореакторі, який утворюється у фільтруючому/поглинаючому тілі 5 із завантаженням, що складається, наприклад, з суміші активованого вугілля та кварцового піску і колоніями аеробних гетеретрофів, інкубованих в ньому, виконують послідовно в кожному кільцевому циклі очищення води в очисному модулі 1. При фільтрації флотоконцентрату через фільтруюче тіло 5 відфільтровану воду виводять за допомогою дренажно-відсмоктуючого засобу 9, відсмоктування забезпечується насосом 10, який встановлюють усередині або човні очисного модуля 1. Подачу початкової води на очищення в очисний модуль 1 здійснюють через вхідний патрубок з краном 13, виведення очищеної води здійснюють через вихідний патрубок з краном 14 і зв'язаний і виходом уф-опромінювача 12, видалення ПАР здійснюють через зливний патрубок 15. Коли технологія водоочищення реалізується в запропонованому рециркуляційному варіанті, то в рециркуляційному технологічному ланцюжку фільтруюче тіло 5, флотатор 2, концентратор флотопродуктів 4 і ВПЕ 6, що сполучені послідовно і працюють в рециркуляційному режимі, підсилюють функції один одного. Тобто насичення водного потоку киснем повітря у флотаторі 2 стимулює біофільтраційну активність мікрофлори в поровому просторі фільтруючого тіла 5. При цьому концентрація ПАР - продуктів мікробіального метаболізму на вході в БПЕ 6 підвищується, за рахунок роботи аеробного біореактора в просторі фільтруючого тіла 5. Ці речовини є природними флокулянтами. Вони забезпечують агрегацію колоїдних частинок в очисному модулі 1, полегшуючи їх евакуацію через БПЕ 6, і тим самим дозволяють, скоротити або зовсім відмовитися від застосування синтетичних флокулянтів. При флотації продукти мікробіального метаболізму разом з іншими домішками безперервно виводяться з потоку рециркулюючої рідини через БПЕ 6. Як наслідок, в фільтраційнофлотаційній системі реалізується ще один позитивний зворотний зв'язок. Його суть полягає в тому, що мікробіальні метаболіти при їх накопиченні в середовищі існування бактерій пригноблюють активність клітин по законах хімічної кінетики. І по цих же законах бактерійна активність зростає, коли продукти бактерійного метаболізму вилучаються і інкубаційного середовища. Тому фільтруюче тіло 5 з аеробним біореакторам із завантаженням, що складається, наприклад, з суміші активованого вугілля та кварцового піску з колоніями аеробних гетеротрофів, інкубованих в ньому, флотатор 2 і БПЕ 6, що функціонують в рециркуляційному варіанті, забезпечують один одного додатковими можливостями сепарацій за рахунок синергетичного ефекту. Іншими словами, біообростання в фільтруючому/поглинаючому тілі 5, тобто його завантаженні, збагачують фільтрат речовинами, які є природними флокулянтами, і тим самим забезпечують ефективність флотації у флотаторі 2 і бульбашково-плівкової екстракції ПАР в БПЕ 6. А бульбашково-плівкова екстракція, принцип дії якої пов'язаний з насиченням водного потоку киснем повітря і видаленням з нього продуктів життєдіяльності бактерій, підсилює роботу фільтруючого тіла 5. Це продовжується доти, поки в її об'ємі рециркулюючої рідини не вичерпаються компоненти живлення для біообростань. Оскільки фільтрується тільки частина води, що очищується, флотоконцентрат функцію громіздкого фільтруючого ланцюжка тут забезпечує фільтруюче тіло малих габаритів. При оптимальній площі розділових поверхонь в поровому просторі цього фільтра, поглинання речовин в його робочому об'ємі відбувається одночасно по механізмах блокування прохідних перерізів пор, гравітаційного осадження, інерційної і безінерційної гетерокоагуляції, біопреципітації і біокаталізу. 7 UA 111017 C2 Показники якості, очищеної заявленим способом, води, за структурною схемою (Фіг. 1) наведені в таблиці. Таблиця п/п 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 5 10 15 20 Початкова вода Найменування показника Очищена прототип Очищена Заявл. спосіб Кольоровість, град. () платиново20-50 5 5 кобальтової шкали Запax, бали 2-3 1 1 3 Каламутність, мг/дм 4-14 0,5 0,5 Водневий показник pН 7,32-8,5 7,32-8,5 7,250,3 Смак і присмак, бали 2-3 1 1 3 Залишковий хлор (СІ), мг/дм 1,2 0,3 0,3 3 Хлороформ (СНСІ3), мг/дм 0,1 3 Чотирихлористий вуглець. (ССІ4) мг/дм 0,004-0,006 3 Нітрати (ΝΝ03), мг/дм 4,00,5 2 2 3 Нітрити (NaN02) NN02), мг/дм 0,0031 0,002 0,002 3 Алюміній (АІ), мг/дм 0,240,02 0,05 0,05 3 Залізо (Fе), мг/дм 3,0-14,0 0,01 0,01 3 Кадмій (Сd), мг/дм 0,0005 3 Марганець (Μn), мг/дм 0,001 0,001 0,001 3 Мідь (Cu), мг/дм 0,060,001 0,040,001 0,040,001 3 Стронцій, мг/дм 0,103 0,09 0,09 3 Аміак (NH3), мг/дм 0,04 3 ПАΡ (поверхнево-активні речовини), мг/дм 3,0 0,025 0,02 СПАР (синтетичні поверхнево-активні 0,5 0,04 0,04 3 речовини), мг/дм 3 Миш'як (Аб), мг/дм 0,0050,0001 3 Перманганатна окислюваність, міліграм/дм 8,12 3 3 ЗМЧ (загальне мікробне число), число 63-630 колоній бактерій на 100 мл Колі-індекс, кількість бактерій Колі на 100 мл 100000 3 3 3 Кількість води, що очищується, дм 12 3 Час очищення, годин 6 2 3 Питоме енергоспоживання, вт/дм 7,5 3,3 Норма 20 2 1,5 6,0-9,0 2 0,8-1,2 0,06 0,005 45,0 3,0 0,5 0,3 1,001 0,1 1,0 2,0 2,0 1,0 0 0,05 100 3 Схеми виконання пристрою для реалізації процесу глибокого очищення води, переважно питної, згідно зі способом, який заявляється, для випадку, коли фільтруюче тіло виконане складеним (Фіг. 5-7), причому вода, що очищується, знаходиться при атмосферному тиску на всіх етапах очищення. Частини складаного фільтруючого тіла розміщені·суцільно, причому частини його та висота розгалуження потоку флотоконцентрату розміщені на різних рівнях відповідно води у флотаторі (Фіг. 5). Фільтруюче тіло 5 може бути виконане складеним, але частини його розміщені окремо (Фіг. 6), причому частини його та висота розгалуження потоку флотоконцентрату розміщені на різних рівнях відповідно рівня води у флотаторі. Фільтруюче тіло 5 може бути виконане складеним, а частини його розміщені окремо, при чому частини його та висота розгалуження потоку флотоконцентрату розміщені на різних рівнях відповідно рівня води у флотаторі, причому потоки флотоконцентрату направлені в радіальному та співвісному напрямках (Фіг. 7). Схема виконання пристрою для реалізації процесу глибокого очищення води, переважно питної, згідно зі способом, який заявляється, для випадку, коли фільтруюче тіло виконане складеним, причому вода, що очищується, знаходиться при підвищеному/зниженому тиску на деяких етапах очищення. Фільтруюче тіло виконане складеним, а частини його розміщені окремо, причому частини його та висота розгалуження потоку флотоконцентрату розміщені на різних рівнях відповідно рівня води у флотаторі, причому потоки флотоконцентрату направлені в радіальному та співвісному напрямках та при різному тиску в потоках флотоконцентрату на різних стадіях очищення (Фіг. 8). 8 UA 111017 C2 5 10 15 20 25 30 35 40 45 50 55 60 Пристрій для реалізації процесу глибокого очищення води, переважно питної (Фіг. 7, 8), згідно зі способом, який заявляється, для випадку, коли фільтруюче тіло 5 виконане складеним, а частини його розміщені суцільно і/або окремо, причому частини його та висота розгалуження потоку флотоконцентрату розміщені на різних рівнях відповідно води у флотаторі, а місця розгалуження потоку флотоконцентрату розташовані на різних рівнях відповідно рівня води у флотаторі, причому потоки флотоконцентрату направлені в радіальному та співвісному напрямках причому магістралі знаходяться при різному тиску в потоках флотоконцентрату, на різних стадіях очищення виконаний наступним чином. Завантаження кожної частини фільтруючого тіла виконано різним. Це зумовлене цим, що при необхідності забезпечення життєдіяльності необхідних колоній аеробних бактерій необхідно завантаження певних речовин. Магістралі потоків, після розгалуження, що подається/-ються на фільтруюче тіло направляється співвісно та/або радіально, відповідно осі флотатора. Рівень розгалуження та напрям потоку, що подається на частину фільтруючого тіла, виконані в різних напрямках і на різній висоті. Це зумовлене тим, що при необхідності забезпечення життєдіяльності необхідних колоній аеробних бактерій необхідно повне замочування фільтруючого тіла або часткове. Тиск в об'ємі частини фільтруючого тіла та розташування частини фільтруючого тіла задані однаковими та різними для кожної частини фільтруючого тіла. Це зумовлене тим, що при необхідності забезпечення життєдіяльності необхідних колоній аеробних бактерій необхідно певний тиск. Вид завантаження, напрям магістралей потоків, рівень розгалуження потоків, тиск в магістралях та розміщення частини фільтруючого тіла відповідно рівня води що очищується у флотаторі, встановлені в залежності від процесу, що привалює і який відбувається в окремій частині фільтруючого тіла, з метою забезпечення умов життєдіяльності певних колоній аеробних гетеротрофів. Особливістю роботи пристрою зі складеним фільтруючим тілом (те, що процеси фільтрації/поглинання йдуть окремо у кожній частині фільтруючого тіла при оптимальних умовах, які забезпечені вищезгаданими умовами. Найбільш близьким до пристрою, що заявляється, по сукупності загальних ознак і принципу дії є "Пристрій для глибокого очищення води, переважно питної", що містить, очисний модуль, що включає флотатор для флотаційної обробки води, яка очищається водоповітряною сумішшю, що надходить, і ежектора, зв'язаного з бульбашково-плівковим екстрактором для екстракції ПАР, який відрізняється тим, що пристрій додатково включає насипний піщаний фільтр для фільтрації води, дренажно-відсмоктуючий засіб для відбору відфільтрованої води, уф-опромінювач для бактерицидної обробки води і аеробний біореактор із завантаженням, що складається з активованого вугілля з колоніями аеробних гетеротрофів, які інкубовано в ньому, для біологічного очищення води, а згадані засоби очищення розміщені і з'єднані за технологічною схемою, що забезпечує щонайменше один кільцевий багатоступінчастий цикл очищення води в очисному модулі в наступній послідовності: насипний піщаний фільтр для фільтрації води, дренажно-відсмоктуючий засіб для відбору відфільтрованої води, УФопромінювач для бактерицидної обробки події, флотатор, для флотаційної обробки води, яка очищається, водно-повітряною сумішшю, що надходить з ежектора, зв'язаного з бульбашковоплівковим екстрактором, для екстракції поверхнево-активних речовин, і аеробний біореактор із завантаженням, що складається з активованого вугілля з колоніями аеробних гетеротрофів, які інкубовано в ньому, для біологічного очищення води, вихід якого розташований над насипним піщаним фільтром для повторного замкненого багатоступінчастого циклу очищення події в очисному модулі, крім того, очисний модуль (агрегат) включає вхідний патрубок з краном для подачі початкової води на очищення і вихідний патрубок з краном для виведення очищеної води [№ 98887 С02Р 1/18 С02Ρ 1/24 "Пристрій для глибокого очищення води, переважно питної" Гевод B.C. та інші, 25.12.1997, бюл. № 6] - прототип 1 [18]. Однак, при включенні в воду, що очищається, йоду, великої кількості мінеральних, рослинних або тваринних забруднень, а також певної кількості твердих ПАР та інших ПНАР, які можуть з'явитися в місцях водозаборів при аварійних ситуаціях, наприклад, при залпових викидах промисловими підприємствами й іншими забруднювачами, у цьому пристрої відбувається істотна затримка швидкості очищення, особливо на початковій стадії очищення. Причина полягає в тому, що зазначені речовини накопичуються в бульбашково-рідинному стовпі в критичних, кількостях і тим самим різко змінюють фізико-хімічні властивості межі розділу фаз вода-повітря. бульбашково-рідинний стовп при цьому трансформується в сукупність дестабілізованих рідинних плівок, які стікають по внутрішній поверхні концентратора бульбашково-плівкового екстрактора. При русі по вихідному патрубкові БПЕ; такі плівки не досягають його верхнього торцевого отвору, тому, що час їх життя виявляється меншим, ніж швидкість переміщення їх до верхнього торцевого отвору. У результаті, у відомому пристрої для очищення води виникає період холостого барботажу (триваючий від декількох хвилин до 9 UA 111017 C2 5 10 15 20 25 30 35 40 45 50 55 декількох годин), протягом якого концентрат забруднень із вихідного патрубка цього пристрою не виділяється, а процес очищення води відбувається тільки за рахунок окиснення та вилучення забруднень потоком бульбашок повітря та фільтрації всього обсягу води, що очищується. По завершенні цього періоду вміст ПНАР і твердих ПАР в просторі БПЕ·опускається за межі критичних значень і бульбашково-плівкова екстракція відновлюється. Оскільки загальна швидкість процесу очищення води й економічність установки, які обумовлені витратами часу й електроенергії, необхідними для одержання заданого обсягу очищеної води, у результаті появи періодів холостого барботажу суттєво знижуються в порівнянні з режимом нормального протікання процесу бульбашково-плівкової екстракції. Найбільш близьким до винаходу, що заявляється, по сукупності загальних ознак і принципу дії і іншого боку є "Устройство для очистки воды", що включає барботер, корпус циліндричної форми з нижньою частиною, виконане у вигляді конфузора, і пінозбірник, встановлений на верхній частині корпусу, яке відрізняється тим, що корпус додатково обладнаний змішувачем циліндричної форми, сполученим з конфузором, який розташований співвісно останнього, при цьому змішувач з'єднаний трубопроводом і пінозбірником при цьому вихід сполучного трубопроводу з пінозбірника розташований нижче рівня відводу піни. [№ 25068, C02F 1/24, "Пристрій для очищення води. Гончарук В.В.; Цибульов П.М. опубл. 25.12.1998. бюл. № 6] прототип 2 [13]. Однак, така конструкція пристрою для очищення призводить до підвищення піноутворення, за рахунок того, що ПАР постійно циркулюють у просторі конфузора та пінозбірника та постійно повертається в загальний обсяг очищеної води, що призводить до її постійного забруднення. Таким чином така конструкція призводить до поліпшення утворення плівок у зоні конфузора, а це не впливає на процес інтенсифікації виведення забруднень з води, що очищується, тому що вилучені з води ПАΡ знову попадають у воду, що очищується. Задачею винаходу є вдосконалення відомих пристроїв [18, 13] так, щоб швидкість і ефективність процесів очищення води в ній були б максимальними, незалежно від наявності або відсутності речовин, що знижують стійкість рідинних плівок у просторі БПЕ до вихідного патрубка у воді, що очищується. Поставлена задача вирішується тим, що очищення ведеться відповідно способу, який наведений вище. Очисний модуль може бути виконаний у чотирьох варіантах. Перелік позначень відповідає, наведеному раніше. У першому варіанті пристрій для глибокого очищення води, переважно питної (Фіг. 9), для випадку, коли вода, яка очищується, знаходиться при атмосферному тиску, на всіх етапах очищення, що містить очисний модуль (агрегат) 1, що включає флотатор 2 для флотаційної обробки води, яка очищається водно-повітряною сумішшю, яка утворюється наприклад, барботером 3, зв'язаний з бульбашково-плівковим екстрактором 6 для екстракції поверхневоактивних речовин у ємність для збору забруднень 7, та фільтр для фільтрації води, який відрізняється тим, що з метою зменшення питомих енерговитрат, збільшення швидкості і глибини процесу очищення та зменшення загальних габаритів пристрою, фільтруюче тіло 5 розташоване співвісно, навколо концентратора флотопродуктів 4, причому верхній шар фільтруючого тіла 5 знаходиться у верхній частині концентратора флотопродуктів, а вхід магістралі відведення флотопродуктів 8, розташований радіально і сполучений з концентратором флотопродуктів 4 у верхній частині концентратора флотопродуктів в межах висоти концентратора флотопродуктів 4, а вихід, магістралі відведення флотопродуктів розташований над верхнім шаром фільтруючого тіла 5. Склад пристрою пояснюється кресленнями (Фіг. 9-20): Фіг. 9 - пристрій для глибокого очищення води, переважно питної з відцентровим відведенням флотоконцентрату, верхній шар фільтруючого тіла знаходиться на рівні води, що очищується у флотаторі. Фіг. 10 - пристрій для глибокого очищення води, переважно питної і відцентровим відведенням флотоконцентрату, верхній шар фільтруючого тіла знаходиться нижче рівня води, що очищується у флотаторі. Фіг. 11 - пристрій для глибокого очищення води, переважно питної і відцентровим відведенням флотоконцентрату, верхній шар фільтруючого тіла знаходиться вище рівня води, що очищується у флотаторі. Фіг. 12 - пристрій для глибокого очищення води, переважно питної з відцентровим відведенням флотоконцентрату, магістраль підведення флотоконцентрату з концентратора флотопродуктів до фільтруючого тіла знаходиться на рівні води, що очищується у флотаторі. 10 UA 111017 C2 5 10 15 20 25 30 35 40 45 50 55 Фіг. 13 - пристрій для глибокого очищення води, переважно питної, і відцентровим відведенням флотоконцентрату магістраль відведення флотоконцентрату з концентратора флотопродуктів до фільтруючого тіла знаходиться вище рівня води, що очищується у флотаторі. Фіг. 14 - пристрій для глибокого очищення води, переважно питної з відцентровим відведенням флотоконцентрату магістраль відведення флотоконцентрату з концентратора флотопродуктів до фільтруючого тіла знаходиться нижче рівня води, що очищується у флотаторі. Фіг. 15 - пристрій для глибокого очищення води, переважно питної, конструкція корпусу фільтруючого тіла. Фіг. 16 - пристрій дли глибокого очищення води, переважно питної перфорація нижньої частини корпусу фільтруючого тіла. Фіг. 17 - пристрій для глибокого очищення води, переважно питної, збірна конструкція корпусу фільтруючого тіла. Фіг. 18 - пристрій для глибокого очищення води, переважно питної, конструкція нижньої частини збірного корпусу фільтруючого тіла. Фіг. 19 - пристрій для глибокого очищення води, переважно питної, конструкція конічної нижньої частини збірного корпусу фільтруючого тіла. Фіг. 20 - пристрій для глибокою очищення води, переважно питної, конструкція ступінчатої нижньої частини збірного корпусу фільтруючого тіла. Радіальне відведення флотоконцентрату обумовлює формфактор виконання конструкції пристрою. Радіальне розташування магістралі відведення флотоконцентрату зумовлює горизонтальну компоновку пристрою, але при малій довжині магістралі відведення флотоконцентрату в радіальному напрямку, також можливе застосування вертикальної компоновки пристрою. Верхній шар фільтруючого тіла 5 розташовано у верхній частині концентратора флотопродуктів в межах початкового рівня води у флотаторі (Фіг. 9-11), це зумовлює оптимальні умови для розмноження колоній аеробних гетеротрофні, які інкубовано в ньому. Вхід магістралі відведення флотопродуктів 8, розташований радіально і сполучений і концентратором флотопродуктів 4 вище рівня, на рівні, та нижче рівня води у флотаторі 2 (Фіг. 12-14), в межах висоти концентратора флотопродуктів 4, це обумовлено кількістю ПНAP у воді, що очищується, при високій концентрації ПНАР магістраль відведення флотопродуктів 8 розташовується нижче рівня води у флотаторі 2, що призводить до інтенсивної фільтрації флотоконцентрату, особливо, на стартових стадіях процесу очищення. При низькій концентрації ПНАΡ магістраль відведення флотопродуктів 8 розташовується на рівні або вище рівня води у флотаторі 2. Вихід магістралі відведення флотопродуктів розташований над верхнім шаром фільтруючого тіла 5, це зумовлено тим, що фільтрація флотоконцентрату відбувається при атмосферному тиску, в гідростатичному фільтрувальному тілі. Висота виходу магістралі відведення флотопродуктівзабезпечує різницю висот для гідростатичного фільтрування та поглинання. Корпус фільтруючого тіла 16 виконаний у вигляді стакана з отвором/отворами, далі приклад з одним отвором у нижній частині (Фіг. 15), який розташований співвісно концентратору флотопродуктів, причому діаметр отвору Ds у нижній частині менше максимального діаметра концентратора Dk, а дно корпусу фільтруючого тіла сполучене з нижнім контуром концентратора флотопродуктів і утворенням щільового зазору висотою S, в нижній частині корпуса стакана виконана перфорація 17 (Фіг. 16). Корпус стакана до рівня фільтруючого тіла знизу, може бути виконаний перфорованим. Корпус фільтруючого тіла може бути виконаний у вигляді труби, наприклад циліндричної, 18 (Фіг. 17), яка розташована співвісно концентратору флотопродуктів, причому діаметр труби більше максимального діаметра концентратора, а дно корпуса фільтруючого тіла виконано у вигляді кільця 19, причому зовнішня частина еквідистантна та сполучена з внутрішньою поверхнею труби корпусу фільтруючого тіла з утворенням щільового зазору S, а внутрішня частина еквідистантна та сполучена з зовнішньою поверхнею концентратора флотопродуктів 4. Труба корпусу фільтруючого тіла зовнішньою поверхнею вставлена до циліндричної поверхні загального корпусу пристрою 20, яка має висоту для вставки. Dv більше висоти Нk кільця 19, яке утворює дно корпуса фільтруючого тіла. Труба корпусу фільтруючого тіла фіксується в циліндричній поверхні загального корпусу пристрою 20, за допомогою, наприклад, кріпильних елементів 21. 11 UA 111017 C2 5 10 15 20 25 30 35 40 45 50 55 Труба корпусу 18 фільтруючою тіла 5 в нижній частині може бути виконана конусною (Фіг. 19) з вершиною конуса у напрямку верхньої частини, кільце 19 також має еквідистантну до цього конуса зовнішню поверхню. Кільце 19, яке утворює дно корпуса фільтруючого тіла може бути виконане зі ступінчастою зовнішньою поверхнею обертання (Фіг. 20), причому діаметр верхнього ступеня дорівнює внутрішньому діаметру труби корпусу фільтруючого тіла и нижній частині і спряжений з нею, а діаметр нижнього ступеня дорівнює зовнішньому діаметру труби корпуса фільтруючого тіла, а кільце 19, яке утворює дно корпуса фільтруючого тіла виконано з пористого пружного матеріалу. Кільцe 19, яке утворює дно корпуса фільтруючого тіла може бути виконано у вигляді розрізного кільця з пористого жорсткого матеріалу, причому площина розрізу проходить через центр кільця, а на площині розрізу виконані центруючі виступи/западини, відповідно на кожній частині кільця. Очисний модуль може включати вхідний патрубок з крапом для подачі початкової води на очищення, який встановлюється у верхній частині модуля 1, вихідний патрубок з краном для виведення очищеної води, який встановлюється у нижній частині модуля 1 і зливний патрубок для видалення поверхнево активних речовин, який встановлюється у нижній частині резервуара збору забруднень 7. Пристрій працює наступним чином: вода що очищується, подається на флотатор 2, де проводять флотаційну обробку води, водоповітряною сумішшю, що надходить з барботера 3, проходить концентрація поверхнево-активних речовин, концентратором 4 бульбашковоплівкового екстрактора. Екстракція ПАР проводиться за допомогою БПЕ 6, а також виведення очищеної води і видалення ПАР у резервуар для накопичення забруднень 7. Якщо час життя плівок перевищує час пересування плівок від концентратора 4 до виходу плівки з БПЕ відбувається флотація плівок, якщо час життя плівок менше часу пересування плівок від концентратора 4 до виходу плівки з БПЕ, то потік рухливих плівок по внутрішній поверхні концентратора розгалужується. Потік флотоконцентрату розгалужується за рахунок збільшення висоти над рівнем води у флотаторі 2, на декілька потоків, перший потік направляється у бульбашково-плівковий екстрактор 6, а інші потоки направляються на фільтруюче тіло 5, причому місце розгалуження потоків розташоване у верхній частині концентратора флотопродуктів 4, а відфільтровану воду відводять в об'єм води, що обробляється. Таким чином відбувається кільцевий цикл очищення води, при якому додатково виконують фільтрацію флотоконцентрату подаючи його на фільтруюче тіло 5. У фільтруючому тілі 5 додатково виконують біологічне очищення води з завантаженням, що складається, наприклад, з суміші активованого вугілля та кварцового піску з колоніями аеробних гетеротрофів, які інкубовано в ньому. Після цього виконують повторну подачу води на наступний кільцевий цикл очищення води - рециркуляцію, при цьому виведення очищеної води виконують після багатократної рециркуляції. У другому варіанті пристрій для глибокого очищення води, переважно питної, яка знаходиться при атмосферному тиску, на всіх стадіях очищення (Фіг. 21), що містить очисний модуль 1, що включає флотатор 2 для флотаційної обробки води, яка очищається водноповітряною сумішшю, зв'язаний з БПЕ 6 для екстракції ПАР, фільтр для фільтрації води, який відрізняється тим, що з метою зменшення питомих енерговитрат, збільшення швидкості і глибини процесу очищення та забезпечення простоти налагодження фільтруюче тіло 5 розташоване паралельно осі концентратора флотопродуктів 4, причому верхній шар фільтруючого тіла 5 знаходиться вище, на рівні або нижче поверхні води у флотаторі 2, а вхід магістралі відведення флотопродуктів 8, розташований радіально у верхній частині концентратора флотопродуктів 4, а вихід магістралі відведення флотопродуктів 8 розташований в межах верхнього шару фільтруючого тіла 5. Склад пристрою пояснюється кресленнями (Фіг. 21, 22): Фіг. 21 - пристрій для глибокого очищення води, переважно питної з радіальним відведенням флотоконцентрату, фільтруюче тіло 5 знаходиться в об'ємі флотатора 2. Фіг. 22 - пристрій для глибокого очищення води, переважно питної з радіальним відведенням флотоконцентрату, фільтруюче тіло 5 знаходиться зовні очисного модуля 1. Перелік позначень відповідає наведеному раніше. Радіальне відведення флотоконцентрату та розміщення фільтруючого тіла паралельно осі концентратора флотопродуктів обумовлює формфактор виконання конструкції пристрою. Радіальне розташування магістралі відведення флотоконцентрату зумовлює горизонтальну компоновку пристрою. 12 UA 111017 C2 5 10 15 20 25 30 35 40 45 50 55 60 Фільтруюче тіло 5 розташоване в об'ємі флотатора 2, в напрямку осі концентратора флотопродуктів 4, зумовлює простоту конструкції та її агрегатування. Фільтруюче тіло 5 може знаходитися зовні флотатора 2, а магістраль відведення фільтрату 23 сполучена з флотатором 2. Фільтруюче тіло 5 може знаходиться зовні модуля очищення води 1, а магістралі, відведення фільтрату 23 сполучена з резервуаром зберігання води. Корпус фільтруючого тіла 5 виконаний у вигляді циліндричного стакана, з перфорованим дном. Верхній шар фільтруючого тіла 5 знаходиться вище, на рівні, або нижче поверхні води у флотаторі, аналогічно до попередньої конструкції пристрою. Вхід магістралі підведення флотопродуктів 8, розташований радіально і сполучений з концентратором флотопродуктів 4 вище рівня, на рівні, та нижче рівня води у (флотаторі 2, аналогічно до попередньої конструкції пристрою, в межах висоти концентратора флотопродуктів 4. Вихід магістралі відведення флотопродуктів розташований над верхнім шаром фільтруючого тіла 5 аналогічно до попередньої конструкції пристрою. Верхня частина корпусу фільтруючого тіла 5 з кришкою 22 знаходиться зовні модуля 1 очищення води, вище рівня води, обробляється, причому кришка 22 виконана знімною. Очисний модуль 1 може включати вхідний патрубок з крапом для подачі початкової води на очищення, який встановлюється у верхній частині модуля 1, вихідний патрубок з краном для виведення очищеної води, який встановлюється у нижній частині модуля 1 і зливний патрубок для видаленим поверхнево-активних речовин, який встановлюється у нижній частині резервуара збору забруднень 7. Пристрій працює аналогічно до попередньої конструкції пристрою Особливістю роботи пристрою згідно з цим варіантом, є те, що конструкція пристрою дозволяє налагоджувати процес очищення води без розбирання пристрою. Розташування корпусу фільтруючого тіла 5 з кришкою 22, як окремого агрегату, дозволяє швидко замінити його повністю в разі потреби, а також змінити його завантаження завдяки його розташуванню та знімній кришці. У третьому варіанті пристрій для глибокого очищення води, переважно пінної для випадку, коли вода, яка очищується, знаходиться при атмосферному тиску, на всіх стадіях очищення, містить очисний модуль 1, що включає флотатор 2 для флотаційної обробки води, яка очищається водно-повітряною сумішшю, яку створює генератор водно-повітряної суміші 3 зв'язаний з БПЕ 6 для екстракції поверхнево-активних речовин в ємність для збору забруднень 7, фільтр для фільтрації води, який відрізняється тим, що з метою зменшення питомих енерговитрат, збільшення швидкості і глибини очищення та зменшення загальних габаритів пристрою фільтруюче тіло 5 розташоване в об'ємі води, що очищується, причому верхній шар фільтруючого тіла 5 знаходиться нижче рівня поверхні води у флотаторі 2, а вхід магістралі відведення флотопродуктів 8, розташованій співвісно і сполученій з концентратором флотопродуктів 4 розташоване у верхній частині концентратора флотопродуктів 4, а вихід магістралі відведення флотопродуктів розташований в межах верхнього шару фільтруючого тіла 5. Склад пристрою пояснюється кресленнями (Фіг. 23, 24): Фіг. 23 - пристрій для глибокого очищення води, переважно питної, зі співвісним відведенням флотоконцентрату, коли вода, яка очищується, знаходиться при атмосферному тиску, на всіх стадіях очищення. Фіг. 4 - пристрій для глибокого очищення води, переважно питної, зі співвісним відведенням флотоконцентрату, коли вода, яка очищується, знаходиться при підвишеному/зниженому тиску, на деяких стадіях очищення. Перелік позначень відповідає наведеному раніше. Пристрій (Фіг. 23) складається з тих же частин, що і пристрої для варіантів 1, 2. Особливостями складу пристрою згідно з цим варіантом, є те що фільтруюче тіло 5 розташоване в об'ємі води, що очищується, причому верхній шар фільтруючого тіла 5 знаходиться нижче рівня поверхні води у флотаторі 2, а вхід магістралі відведення флотопродуктів 8 розташований співвісно і сполучений з концентратором флотопродуктів 4. Таке розташування фільтруючого тіла 5 впливає на його режим роботи, а те, що вхід магістралі відведення флотопродуктів 8, розташований співвісно і сполученій з концентратором флотопродуктів 4, також впливає на режим роботи пристрою, та вертикальний формфактор його реалізації. Пристрій працює аналогічним чином, як і пристрої за попередніми варіантами. Особливостями роботи пристрою для цього варіанта є те, що фільтруюче тіла 5 знаходиться нижче рівня поверхні води, це запобігає висиханню фільтруючого тіла 5 і як слідство перешкоджанню загибелі, в деяких випадках колоній бактерій, які приймають участь у 13 UA 111017 C2 5 10 15 20 25 30 35 40 45 50 55 60 очищенні води. Оскільки вхід магістралі 8, знаходиться вище верхнього шару фільтра, то гідростатичний стовп води, що очищується у магістралі 8, забезпечує підвищений тиск в магістралі 8 у порівнянні з варіантами 1 та 2, та приводить до гідростатичної фільтрації флотоконцентрату, який подається з порожнини концентратора флотопродуктів 4. Пристрій для глибокого очищення води, переважно питної для цьогo варіанта, для випадку, коли вода, яка очищується, знаходиться при підвищеному або зниженому тиску, на деяких етапах очищення (Фіг. 24). Пристрій містить очисний модуль 1, всередині якого розташований флотатор 2, всередину якої подається водно-повітряна суміш, що надходить з ежектора 11 далі у концентратор 4 БПЕ 6, що розташований над флотатором 2 і служить для екстракції і видалення ПАР у резервуар для накопичення забруднень 7. Усередині очисного модуля 1 розташоване фільтруюче тіло 5, зв'язане за допомогою дренажно-відсмоктуючого засобу 9 з УФ-опромінювачем 12, який сполучений з ежектором 11, УФ-опромінювач 12 може бути встановлений зовні або усередині очисного модуля 1. Дренажно-відсмоктуючий засіб 6 виконаний в дні фільтруючого тіла 5. Відсмоктування води, що очищується забезпечує насос 10, який може бути установлений усередині або човні очисного модуля 1. Очисний модуль 1 має вхідний патрубок з краном 13 для подачі початкової води на очищення, вихідний патрубок з краном 14 для виведення очищеної води і зв'язаний з виходом УФ-опромінювача 12, зливний патрубок 15 для видалення ПАР зв'язаний з резервуаром для накопичення забруднень 7. Пристрій глибокого очищення води, переважно питної для цього варіанта, для випадку, коли вода, яка очищується (находиться при підвищеному/зниженому тиску, на деяких етапах очищення (Фіг. 24), при якому ведуть обробку води в одному очисному модулі 1, працює наступним чином: він флотаційну обробку води, що очищається, у флотаторі 2 водноповітряною сумішшю, що надходить з ежектора 3, концентрацію флотопродукту в концентраторі 4 БПЕ 6, екстракцію ПАР, а також виведення очищеної води і видалення ПАР. Особливістю способу є те, що виконують комплексне очищення води щонайменше в одному очисному модулі 1 (Фіг. 24), що включає щонайменше один кільцевий цикл очищення води, при якому додатково виконують фільтрацію флотоконцентрату через фільтруюче тіло 5 (Фіг. 24), після якого фільтрат виводять за допомогою дренажно-відсмоктуючого засобу 9 і подають на УФ-опромінювач 12, після цього виконують флотаційну обробку фільтрату у флотаторі 2 водоповітряною сумішшю, що надходить з ежектора 11, концентрацію продуктів флотації, розгалуження потоків, один з яких подається на екстракцію ПАР) за допомогою БПE 6, а другі подаються на фільтруюче тіло 5, в якому додатково виконують біологічне очищення води на завантаженні, що складається, наприклад, з активованого вугілля та кварцового піску з колоніями аеробних гетеротрофів, які інкубовано в ньому. Після цього виконують повторну подачу води на наступний кільцевий цикл очищення - рециркуляцію, при цьому виведення очищеної коди виконують після багатократної рециркуляції. При застосуванні в пристрої, магістралей з підвищеним або зниженим тиском приводить до підвищення градієнтів тиску на деяких етапах очищення води, так фільтрація при підвищеному/зниженому тиску з одного боку фільтруючого тіла 5, приводить до збільшення продуктивності процесу фільтрації флотоконцентрату. Це приводить до зниження концентрації поверхнево-неактивних речовин у концентраторі флотопродуктів, як висновок - підвищенню ефективності флотації. Таким чипом, збільшується продуктивність основних етапів очищення та всього циклу очищення в цілому. Результат досягається не простим сумуванням швидкостей процесів на окремих етапах очищення, а також збільшенням продуктивності за рахунок синергетичних ефектів зв'язки процесів "флотація-фільтація". У цьому варіанті пристрій для глибокого очищення води, переважно питної для випадку, коли вода, яка очищується, знаходиться при атмосферному тиску, на всіх стадіях очищення. Перелік позначень відповідає наведеному раніше. Пристрій для глибокого очищення води, переважно питної, що містить очисний модуль 1, що включає флотатор 2 для флотаційної обробки води, яка очищається водно-повітряною сумішшю, зв'язаний з бульбашково-плівковим екстрактором 6 для екстракції поверхнево активних речовин, фільтр для фільтрації води, який відрізняється тим, що з метою зменшення питомих енерговитрат, збільшення швидкості і глибини очищення та вибірковості вилучення забруднень фільтруюче тіло 5 виконане складеним з окремим корпусом для кожної частини фільтруючого тіла 5, а магістралі потоків 8, після розгалуження, що подаються на фільтруюче тіло 5 з'єднують окремо кожну частину фільтруючого тіла 5 з концентратором флотопродуктів 4, причому верхній шар кожної частини складеного фільтруючого тіла 5 розташоване у верхній частині концентратора флотопродуктів, а магістралі відведення флотопродуктів 8 розташовані радіально, або співісно і сполучені і концентратором флотопродуктів 4 вище рівня, на рівні, та нижче рівня води у флотаторі, в межах висоти концентратора флотопродуктів, а виходи 14 UA 111017 C2 5 10 15 20 25 30 35 40 45 50 55 60 магістралей відведення флотопродуктів розташовані в межах верхнього шару кожної частини фільтруючого тіла. Фільтруюче тіло може бути виконане складеним у вигляді окремих частин, причому складові частини корпусу фільтруючого тіла розміщені суцільно, а верхній шар завантаження кожної частини корпусу фільтруючого тіла розташований на одному або на річних рівнях відповідно початкового рівня води, що очищується у флотаторі. Фільтруюче тіло може бути виконане складеним у вигляді сукупності стаканів з перфорованим дном з паралельними осями, відповідно осі флотатора, причому складові частини фільтруючого тіла розміщені окремо, на одному, або на різних рівнях відповідно початкового рівня води, що очищується у флотаторі. Склад пристрою пояснюється кресленнями (Фіг. 25, 26): Фіг. 25 - пристрій для глибокого очищення води, переважно питної, фільтруюче тіло виконано складеним, причому може бути розміщено суцільно та окремо з відцентровим та співвісним підведенням флотоконцентрату в обсязі флотатора, коли вода, яка очищується, знаходиться при атмосферному тиску, на всіх етапах (стадіях) очищення. Фіг. 26 - пристрій для глибокого очищення води, переважно питної, фільтруюче тіло виконано складеним, причому може бути розміщено суцільно та окремо з відцентровим та співвісним відведенням флотоконцентрату в обсязі флотатора, та човні, коли вода, яка очищується, знаходиться при атмосферному та підвищеному/зниженому тиску, на деяких стадіях очищення. Пристрій для глибокого очищення води, переважно пінної для випадку, коли вода, яка очищується, знаходиться при атмосферному тиску, на всіх етапах очищення (Фіг. 25) складається з тих же частин, що і попередні варіанти пристроїв. Особливостями складу пристрою, згідно з цим варіантом, є те що фільтруюче тіло 5 виконане складеним з окремим корпусом для кожної частини фільтруючого тіла, а магістралі потоків 8, після розгалуження, що подаються на фільтруюче тіло 5, з'єднують окремо кожну частину фільтруючого тіла 5 зконцентратором флотопродуктів 4, причому верхній шар кожної частини складеного фільтруючого тіла 5 розташований на рівні верхньої частини концентратора флотопродуктів, а магістралі відведення флотопродуктів 8 розташовані радіально або співвісно і сполучені з концентратором флотопродуктів 4 на рівні верхньої частини концентратора флотопродуктів 4, а виходи магістралей відведення флотопродуктів розташовані над верхнім шаром кожної частини фільтруючого тіла 5. Пристрій працює аналогічним чином, як і пристрої за варіантами 1-3. Особливостями роботи пристрою для цього варіанта для випадку, коли вода, яка очищується, знаходиться при атмосферному тиску, на всіх етапах очищення є те, що частини фільтруючого тіла розміщені суцільно і/або окремо (Фіг. 25), причому частини його та висота розгалуження потоку флотоконцентрату розміщені на річних рівнях відповідно води у флотаторі 2, а місця розгалуження потоку флотоконцентрату розташовані на різних рівнях відповідно рівня води у флотаторі 2, причому магістралі 8 флотоконцентрату направлені в радіальному та співвісному напрямках. Завантаження кожної частини фільтруючого тіла 5 виконано різним. Це зумовлене тим, що при необхідності забезпечення життєдіяльності необхідних колоній аеробних бактерій необхідно завантаження певних речовин. Магістралі потоків, після розгалуження, що подається/-ються на фільтруюче тіло направляється співівісно тa/або радіально, відповідно осі флотатора 2. Рівень розгалуження та напрям магістралі 8, що подається на частину фільтруючого тіла 5, виконані в різних напрямках і на різній висоті. Це зумовлене тим, що при необхідності забезпечення життєдіяльності необхідних колоній аеробних бактерій необхідно повне замочування фільтруючого тіла 5, або часткове. Розташування частини фільтруючого тіла 5 задані однаковими та різними для кожної частини фільтруючого тіла. Це зумовлене тим, що при необхідності забезпечення життєдіяльності необхідних колоній аеробних бактерій необхідні певні умови зволоження. Вид завантаження, напрям магістралей потоків 8, рівень розгалуження потоків та розміщення частини фільтруючого тіла відповідно рівня води, щο очищується у флотаторі, встановлені в залежності від процесу, що привалює і який відбувається в окремій частині фільтруючого тіла 5, з метою забезпечення умов життєдіяльності певних колоній аеробних гетеротрофів. Особливістю роботи пристрою зі складеним фільтруючим/поглинаючим тілом є те, що процеси фільтрації/поглинання йдуть окремо у кожній частині фільтруючого тіла при оптимальних умовах, які забезпечені вищезгаданими умовами. Пристрій для глибокого очищення води, переважно питної для випадку, коли вода, яка очищується знаходиться при підвишеному/зниженому тиску, на деяких етапах очищення (Фіг. 26) складається з тих же частин, що і пристрої для попереднього варіанта. Особливостями складу пристрою, згідно з його варіантом, є те що фільтруюче тіло 5 виконане складеним з 15 UA 111017 C2 5 10 15 20 25 30 35 40 45 50 55 60 окремим корпусом для кожної частини фільтруючого тіла, а магістралі потоків 8, після розгалуження, що подаються на фільтруюче тіло 5, з'єднують окремо кожну частину фільтруючого тіла 5 з концентратором флотопродуктів 4, причому верхній шар кожної частини складеного фільтруючого тіла 5 знаходиться вище, на рівні, або нижче поверхні води у флотаторі, а магістралі відведення флотопродуктів 8 розташовані радіально, або співвісно і сполучені з концентратором флотопродуктів 4 вище рівня, на рівні, та нижче рівня води у флотаторі 2, в межах висоти концентратора флотопродуктів 4, а виходи магістралей відведення флотопродуктів розташовані над верхнім шаром кожної частини фільтруючого тіла 5. Усередині очисного модуля 1 розташована частина фільтруючого тіла 5, зв'язана за допомогою дренажновідсмоктуючого засобу 9 з УФ-опромінювачем 12, який сполучений з ежектором 11, УФопромінювач 12 може бути встановлений зовні або усередині очисного модуля 1. Дренажновідсмоктуючий засіб 6 виконаний в дні частини фільтруючого тіла 5. Відсмоктування води, що очищується, забезпечує насос 10, який може бути установлений усередині або зовні очисного модуля 1. Очисний модуль 1 має вхідний патрубок з краном 13 для подачі початкової води на очищення, вихідний патрубок з краном 14 для виведення очищеної води і зв'язаний з виходом УФ-опромінювача 12, зливний патрубок 15 для видалення ПАР, зв'язаний з резервуаром для накопичення забруднень 7. Пристрій працює аналогічним чином, як і для попередніх варіантів. Особливостями роботи пристрою для цього варіанта для випадку, коли вода, яка очищується, знаходиться при підвищеному/зниженому тиску, на деяких етапах очищення, а частини фільтруючого тіла 5 розміщені суцільно і/або окремо (Фіг. 26), причому частини його та висота розгалуження потоку флотоконцентрату розміщені на різних рівнях відповідно води у флотаторі, а місця розгалуження потоку флотоконцентрату розташовані на різних рівнях відповідно рівня води у флотаторі, причому магістралі 8 флотоконцентрату направлені в радіальному та співвісному напрямках причому магістралі 8 знаходяться при різному тиску в потоках флотоконцентрату, на різних стадіях очищення. Завантаження кожної частини фільтруючого тіла 5 виконано різним. Це зумовлене тим, що при необхідності забезпечення життєдіяльності необхідних колоній аеробних бактерій необхідно завантаження певних речовин. Рівень розгалуження та напрям потоку, що подається на частину фільтруючого тіла виконані в різних напрямках і на різній висоті. Це зумовлене тим, що при необхідності забезпечення життєдіяльності необхідних колоній аеробних бактерій необхідно повне замочування фільтруючого тіла або часткове. Тиск в об'ємі частини фільтруючого тіла та розташування частини фільтруючого тіла задані однаковими або різними для кожної частини фільтруючого тіла 5. Це зумовлене тим, що при необхідності забезпечення життєдіяльності необхідних колоній аеробних бактерій необхідно певний тиск. Вид завантаження, напрям магістралей потоків, рівень розгалуження потоків, тиск в магістралях та розміщення частини фільтруючого тіла відповідно рівня води, що очищується у флотаторі, встановлені в залежності від процесу, що привалює і який відбувається в окремій частині фільтруючого тіла, з метою забезпечення умов життєдіяльності певних колоній аеробних гетеротрофів. Особливістю роботи пристрою зі складеним фільтруючим тілом є те, що процеси фільтрації/поглинання йдуть окремо у кожній частині фільтруючого тіла при оптимальних умовах, які забезпечені вищезгаданими умовами. Пристрій, для всіх варіантів виконання пристрою, що заявляється, забезпечує використання в роботі синергетичних ефектів від взаємодії процесів флотації та фільтрації, які не використовувались раніше. Запропоноване конструктивне виконання всіх варіантів пристрою дозволяє ефективно видаляти ПАΡ та ПНАР в її обсязі і є більш продуктивним, економічним та забезпечує більшу глибину очищення. Усі конструктивні елементи пристрою, та весь пристрій в цілому можуть бути легко виготовлені звичайними методами як на малих, так і на великих підприємствах. ФОРМУЛА ВИНАХОДУ 1. Спосіб глибокого очищення води, переважно питної, при якому ведуть обробку води в очисному модулі, що включає флотаційну обробку води, що очищається, у флотаторі водноповітряною сумішшю, бульбашково-плівкову екстракцію поверхнево-активних речовин за допомогою бульбашково-плівкового екстрактора, а також виведення очищеної води і видалення поверхнево-активних речовин, причому виконують комплексне очищення води щонайменше в одному очисному модулі, що включає щонайменше один кільцевий цикл очищення води, при якому додатково виконують фільтрацію води через фільтр, який відрізняється тим, що водноповітряна суміш у вихідному струмені концентратора продуктів флотації бульбашковоплівкового екстрактора розгалужується на декілька потоків, перший потік направляється у 16 UA 111017 C2 5 10 15 20 25 30 35 40 45 50 55 60 бульбашково-плівковий екстрактор, а інші потоки направляються на фільтруюче тіло, причому місце розгалуження потоків розташоване у верхній частині концентратора флотопродуктів, а відфільтровану воду відводять в об'єм води, що обробляється. 2. Спосіб глибокого очищення води, переважно питної, за п. 1, який відрізняється тим, що потоки, що подаються на фільтруюче тіло після розгалуження, направляються радіально, відповідно осі флотатора. 3. Спосіб глибокого очищення води, переважно питної, за п. 1, який відрізняється тим, що потоки, що подаються на фільтруюче тіло після розгалуження, направляються співвісно осі флотатора. 4. Спосіб глибокого очищення води, переважно питної, за п. 1, який відрізняється тим, що фільтруюче тіло виконане складеним, а потоки, після розгалуження, що подаються на фільтруюче тіло, направляють окремо в кожну його частину. 5. Спосіб глибокого очищення води, переважно питної, за п. 4, який відрізняється тим, що фільтруюче тіло виконане складеним, а складові частини фільтруючого тіла розміщені разом, а верхній рівень фільтруючого тіла вкожній складовій частині фільтруючого тіла знаходиться на одному або на різних рівнях відповідно початкового рівня води, що очищується у флотаторі. 6. Спосіб глибокого очищення води, переважно питної, за п. 5, який відрізняється тим, що фільтруюче тіло виконане складеним, а складові частини фільтруючого тіла розміщені окремо, а верхній рівень фільтруючого тіла в кожній складовій частині фільтруючого тіла знаходиться на одному або на різних рівнях відповідно початкового рівня води, що очищується у флотаторі. 7. Спосіб глибокого очищення води, переважно питної, за п. 4, який відрізняється тим, що потоки, після розгалуження, що подаються на фільтруюче тіло, направляються співвісно та радіально, відповідно осі флотатора. 8. Спосіб глибокого очищення води, переважно питної, за п. 5, який відрізняється тим, що фільтруюче тіло виконане складеним, а завантаження кожної частини фільтруючого тіла виконано з різних фільтруючих матеріалів. 9. Спосіб глибокого очищення води, переважно питної, за п. 1, який відрізняється тим, що потоки води після фільтрації, послідовно направляються на відсмоктувальний пристрій, насос, ежектор, УФ-опромінення і відводяться на використання або в об'єм води, що обробляється. 10. Пристрій для глибокого очищення води, переважно пінної, що містить очисний модуль, що включає флотатор для флотаційної обробки води, яка очищається водно-повітряною сумішшю, зв'язаний з бульбашково-плівковим екстрактором для екстракції поверхнево-активних речовин, та фільтр для фільтрації води, який відрізняється тим, що фільтруюче тіло розташоване навколо концентратора флотопродуктів, причому рівень верхнього шару фільтруючого тіла знаходиться у верхній частині концентратора флотопродуктів, а вхід магістралі відведення флотопродуктів, розташований у верхній частині концентратора флотопродуктів радіально і сполучений з концентратором флотопродуктів, а вихід магістралі відведення флотопродуктів розташований у верхній частині фільтруючого тіла. 11. Пристрій для глибокого очищення води, переважно питної, за п. 10, який відрізняється тим, що корпус фільтруючого тіла виконаний у вигляді стакана з отворами у нижній частині, який розташований навколо концентратора флотопродуктів, причому площа отворів у нижній частині менше площі нижньої поверхні концентратора, а дно корпусу фільтруючого тіла сполучене з нижнім контуром концентратора флотопродуктів і утворенням щілинного зазору. 12. Пристрій для глибокого очищення води, переважно питної, за п. 11, який відрізняється тим, що в нижній частині корпусу стакана виконана перфорація. 13. Пристрій для глибокого очищення води, переважно питної, за п. 12, який відрізняється тим, що корпус стакана до рівня фільтруючого тіла знизу, виконаний перфорованим. 14. Пристрій для глибокого очищення води, переважно питної, за п. 10, який відрізняється тим, що корпус фільтруючого тіла виконаний у вигляді труби, наприклад циліндричної, яка розташована співвісно концентратору флотопродуктів, причому діаметр труби більше максимального діаметра концентратора, а дно корпусу фільтруючого тіла виконано у вигляді кільця, причому зовнішня частина еквідистантна та сполучена з внутрішньою поверхнею труби корпусу фільтруючого тіла з утворенням щільового зазору, а внутрішня частина еквідистантна та сполучена з зовнішньою поверхнею концентратора флотопродуктів. 15. Пристрій для глибокого очищення води, переважно пінної, за п. 14, який відрізняється тим, що труба корпусу фільтруючого тіла зовнішньою поверхнею вставлена до циліндричної поверхні загального корпусу пристрою, яка має висоту для вставки більше висоти кільця, яке утворює дно корпусу фільтруючого тіла. 16. Пристрій для глибокого очищення води, переважно питної, за п. 14, який відрізняється тим, що труба корпусу фільтруючого тіла в нижній частині виконана конусною з вершиною конуса у 17 UA 111017 C2 5 10 15 20 25 30 35 40 45 50 55 60 напрямку верхньої частини, а кільце також має зовнішню поверхню, еквідистантну до цього конуса, яка сполучена з внутрішньою поверхнею труби. 17. Пристрій для глибокого очищення води, переважно питної, за п. 14, який відрізняється тим, що кільце, яке утворює дно корпусу фільтруючого тіла виконане зі ступінчастою зовнішньою поверхнею обертання, причому діаметр верхнього ступеня дорівнює внутрішньому діаметру труби корпусу фільтруючого тіла в нижній частині і спряжений з нею, а діаметр нижнього ступеня дорівнює зовнішньому діаметру труби корпусу фільтруючого тіла. 18. Пристрій для глибокого очищення води, переважно питної, за п. 14, який відрізняється тим, що кільце, яке утворює дно корпусу фільтруючого тіла, виконано з пористого пружного матеріалу. 19. Пристрій для глибокого очищення води, переважно питної, за п. 14, який відрізняється тим, що кільце, яке утворює дно корпусу фільтруючого тіла виконано у вигляді розрізного кільця з пористого жорсткого матеріалу, причому площина розрізу проходить через центр кільця, а на площині розрізу виконані центруючі виступи/западини, відповідно на кожній частині кільця. 20. Пристрій для глибокого очищення води, переважно питної, за п. 10, який відрізняється тим, що очисний модуль включає вхідний патрубок з краном для подачі початкової води на очищення, вихідний патрубок з краном для виведення очищеної води і зливний патрубок для видалення поверхнево-активних речовин, зв'язаний з бульбашково-плівковим екстрактором. 21. Пристрій для глибокого очищення води, переважно питної, що містить очисний модуль, що включає флотатор для флотаційної обробки води, яка очищається водно-повітряною сумішшю, зв'язаний з бульбашково-плівковим екстрактором для екстракції поверхнево-активних речовин, фільтр для фільтрації води, який відрізняється тим, що фільтруюче тіло розташоване окремо від концентратора флотопродуктів, причому рівень верхнього шару фільтруючого тіла знаходиться в межах верхньої частини концентратора флотопродуктів, а вхід магістралі відведення флотопродуктів, розташований радіально і сполучений з концентратором флотопродуктів, в межах верхньої частини концентратора флотопродуктів, а вихід магістралі відведення флотопродуктів розташований в межах верхнього шару фільтруючого тіла. 22. Пристрій для глибокого очищення води, переважно питної, за п. 21, який відрізняється тим, що фільтруюче тіло розташоване в об'ємі флотатора. 23. Пристрій для глибокого очищення води, переважно питної, за п. 21, який відрізняється тим, що фільтруюче тіло знаходиться зовні флотатора, а магістраль відведення фільтрату сполучена з флотатором. 24. Пристрій для глибокого очищення води, переважно питної, за п. 21, який відрізняється тим, що фільтруюче тіло знаходиться зовні модуля очищення води, а магістраль відведення фільтрату сполучена з резервуаром зберігання води. 25. Пристрій для глибокого очищення води, переважно питної, за п. 21, який відрізняється тим, що верхня частина корпусу з кришкою фільтруючого тіла знаходиться зовні модуля очищення води, вище рівня води, що обробляється, причому кришка виконана знімною. 26. Пристрій для глибокого очищення води, переважно питної, за п. 21, який відрізняється тим, що очисний модуль включає вхідний патрубок з крапом для подачі початкової води на очищення, вихідний патрубок з краном для виведення очищеної води і зливний патрубок для видалення поверхнево-активних речовин. 27. Пристрій для глибокого очищення води, переважно питної, що містить очисний модуль, що включає флотатор для флотаційної обробки води, яка очищається водно-повітряною сумішшю, зв'язаний з бульбашково-плівковим екстрактором для екстракції поверхнево-активних речовин, фільтр для фільтрації води, який відрізняється тим, що фільтруюче тіло розташоване в об'ємі води, що очищується, причому верхній шар фільтруючого тіла знаходиться нижче рівня поверхні води у флотаторі, а вхід магістралі відведення флотопродуктів, розташований вертикально і сполучений з об'ємом концентратора флотопродуктів в межах верхньої частини концентратора флотопродуктів, а вихід магістралі відведення флотопродуктів розташований в межах верхнього шару фільтруючого тіла. 28. Пристрій для глибокого очищення води, переважно питної, за п. 27, який відрізняється тим, що фільтруюче тіло має дренажно-відсмоктувальний пристрій для відбору відфільтрованої води, насос та ежектор, а магістраль відведення фільтрату сполучена з об'ємом флотатора. 29. Пристрій для глибокого очищення води, переважно питної, за п. 27, який відрізняється тим, що магістраль відведення фільтрату має УФ-опромінювач для бактерицидної обробки води і сполучена з об'ємом флотатора. 30. Пристрій для глибокого очищення води, переважно питної, за п. 27, який відрізняється тим, що очисний модуль включає вхідний патрубок з краном для подачі початкової води на очищення і вихідний патрубок з крамом для виведення очищеної води, зливний патрубок для 18 UA 111017 C2 5 10 15 20 25 видалення поверхнево-активних речовин, вхідний патрубок ежектора для ежекції повітря з атмосфери, вхідний патрубок ежектора для підведення води з УФ-опромінювача і вихідний патрубок ежектора, введений всередину флотатора для подачі водоповітряної суміші і здійснення флотації, та вихідний патрубок з краном для виведення очищеної води зв'язаний з виходом УФ-опромінювача. 31. Пристрій для глибокого очищення води, переважно питної, що містить очисний модуль, що включає флотатор для флотаційної обробки води, яка очищається водно-повітряною сумішшю, зв'язаний з бульбашково-плівковим екстрактором для екстракції поверхнево-активних речовин, фільтр для фільтрації води, який відрізняється тим, що фільтруюче тіло виконане складеним з окремим корпусом для кожної частини фільтруючого тіла, а магістралі потоків, після розгалуження, що подаються на фільтруюче тіло з'єднують окремо або послідовно кожну частину фільтруючого тіла з концентратором флотопродуктів, причому рівень верхнього шару кожної частини складеного фільтруючого тіла знаходиться в межах початкового рівня поверхні води у флотаторі, а магістралі відведення флотопродуктів розташовані радіально або вертикально і сполучені з концентратором флотопродуктів в межах верхньої частини концентратора флотопродуктів, а виходи магістралей відведення флотопродуктів розташовані в межах верхнього шару відповідної частини фільтруючого тіла. 32. Пристрій глибокого очищення води, переважно питної, за п. 31, який відрізняється тим, що фільтруюче тіло виконане складеним у вигляді окремих частин, причому складові частини фільтруючого тіла розміщені суцільно, а верхній шар завантаження кожної частини корпусу фільтруючого тіла розташований на одному або на різних рівнях відповідно початкового рівня води, що очищується у флотаторі. 33. Пристрій глибокого очищення води, переважно питної, за п. 31, який відрізняється тим, що фільтруюче тіло виконане складеним у вигляді сукупності стаканів з перфорованим дном з паралельними осями, відповідно осі флотатора, причому складові частини фільтруючого тіла розміщені окремо, на одному або на різних рівнях відповідно початкового рівня води, що очищується у флотаторі. 19 UA 111017 C2 20 UA 111017 C2 21 UA 111017 C2 22 UA 111017 C2 23 UA 111017 C2 24 UA 111017 C2 25 UA 111017 C2 26 UA 111017 C2 27 UA 111017 C2 28
ДивитисяДодаткова інформація
Автори англійськоюBelimenko Heorhii Serhiiovych, Hevod Viktor Serhiiovych
Автори російськоюБелименко Георгий Сергеевич, Гевод Виктор Сергеевич
МПК / Мітки
МПК: C02F 1/32, C02F 3/02, B01D 24/12, B01D 24/22, C02F 1/24, C02F 1/26, C02F 9/14
Мітки: очищення, пристрій, варіанти, реалізації, питної, переважно, спосіб, води
