Наствольний з’єднувач до стрілецької зброї та адаптер, сепаратор затискного механізму і муфта затискного механізму, застосовані в ньому

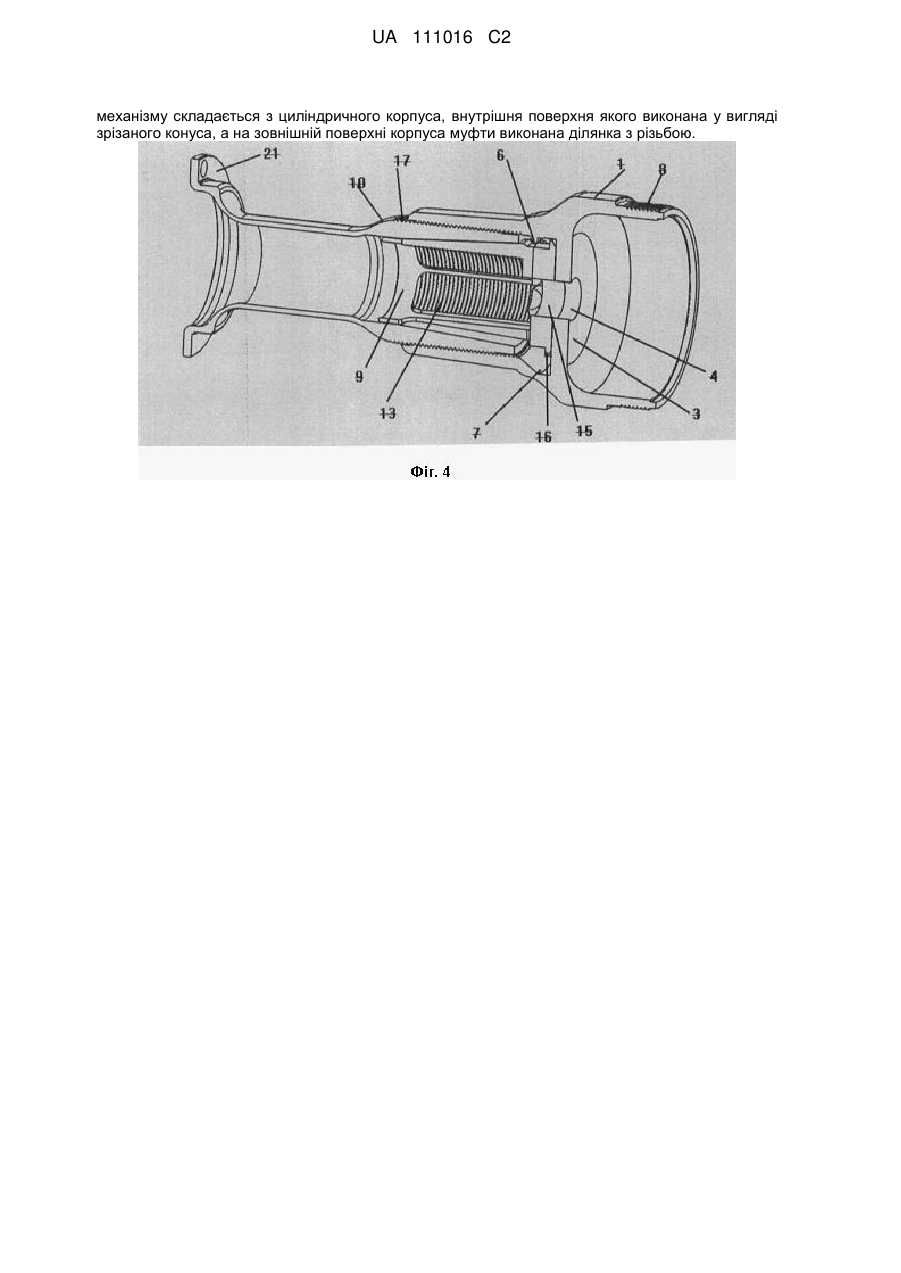

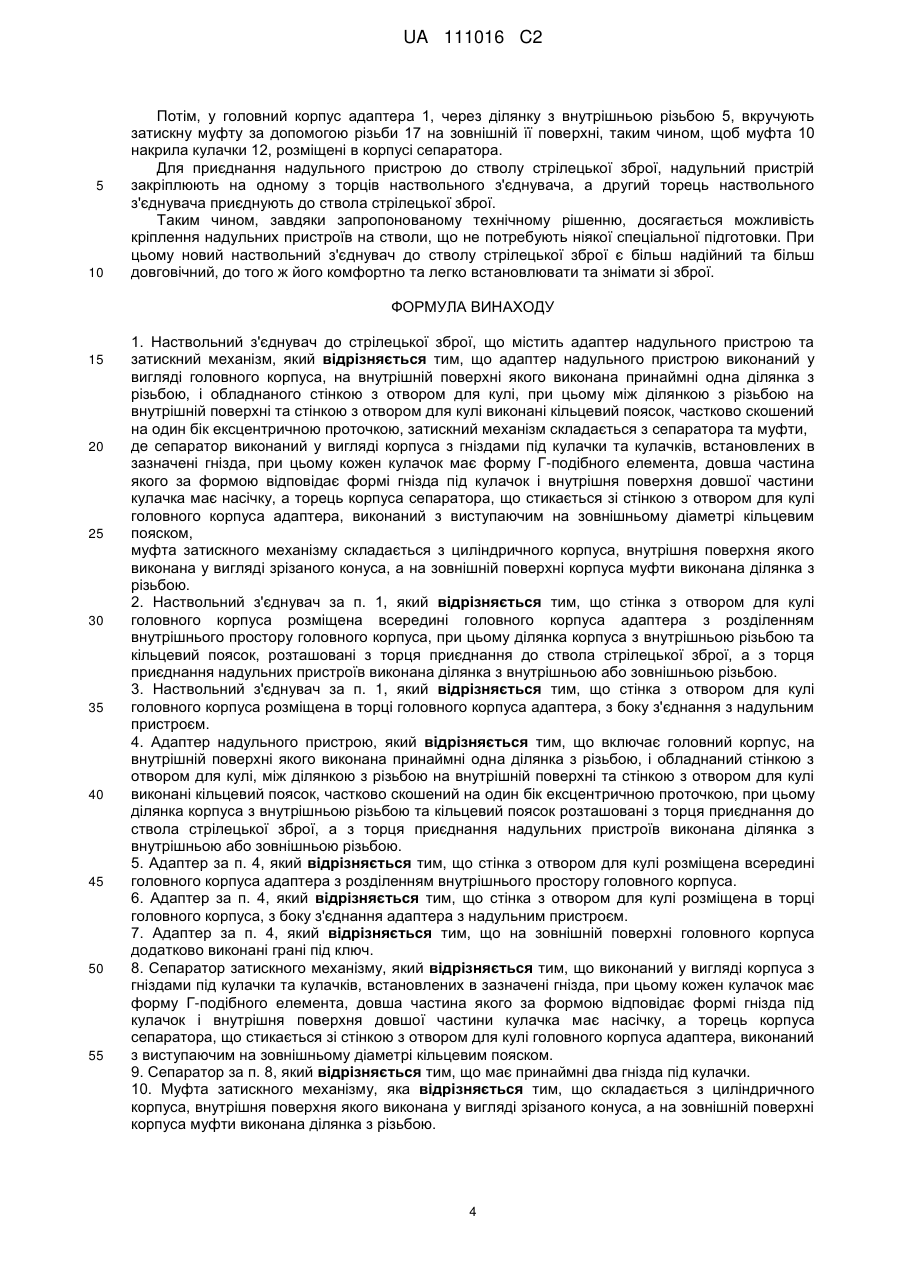

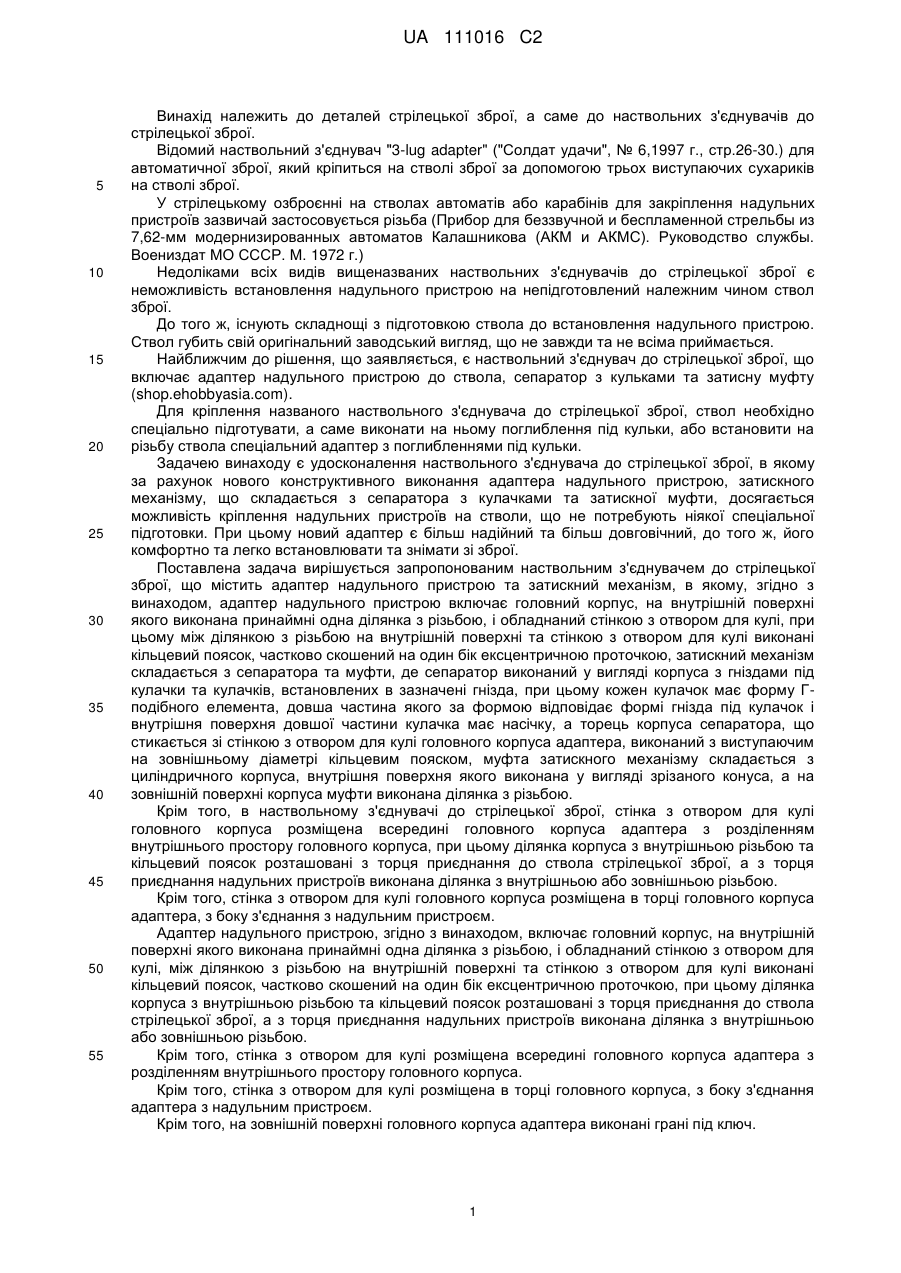

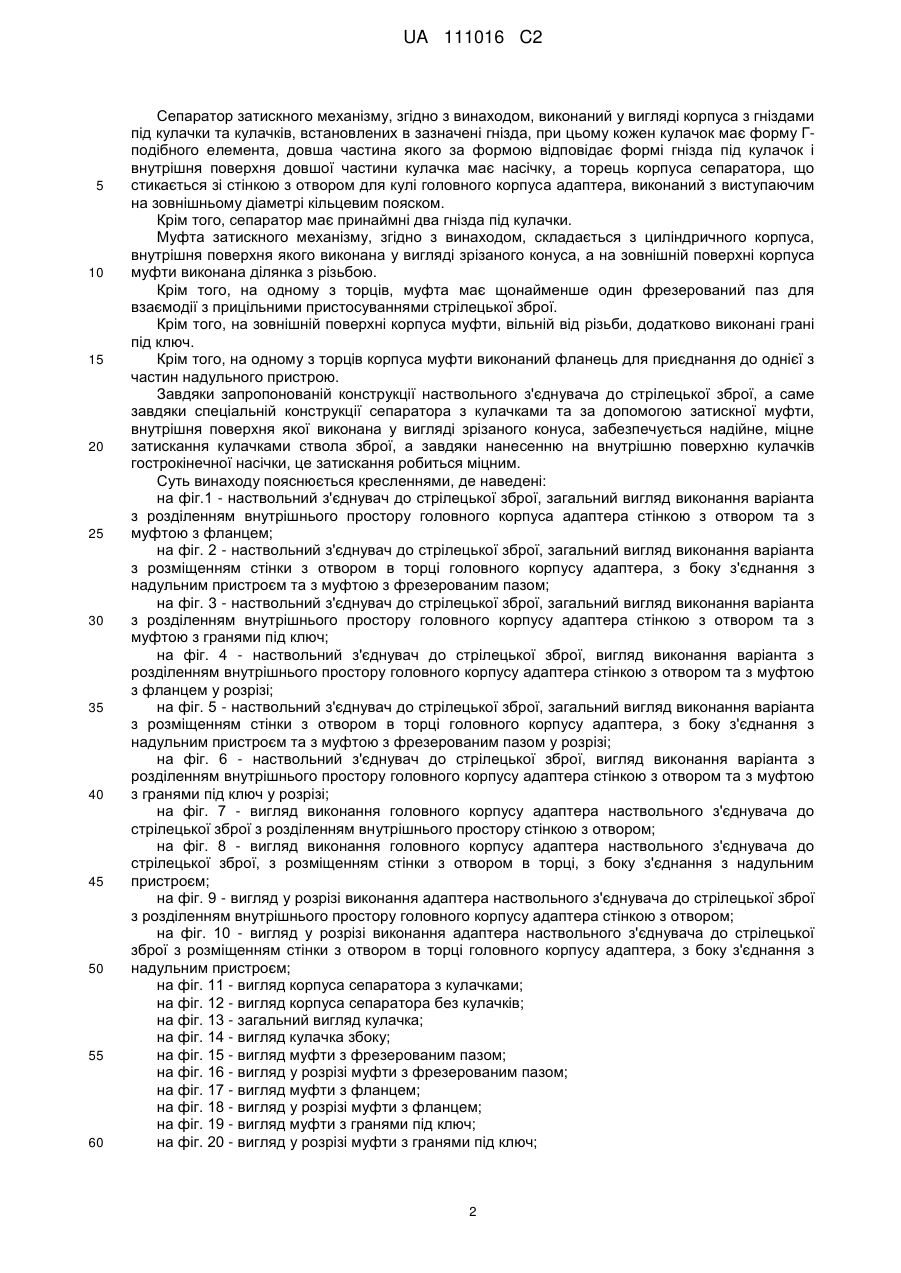

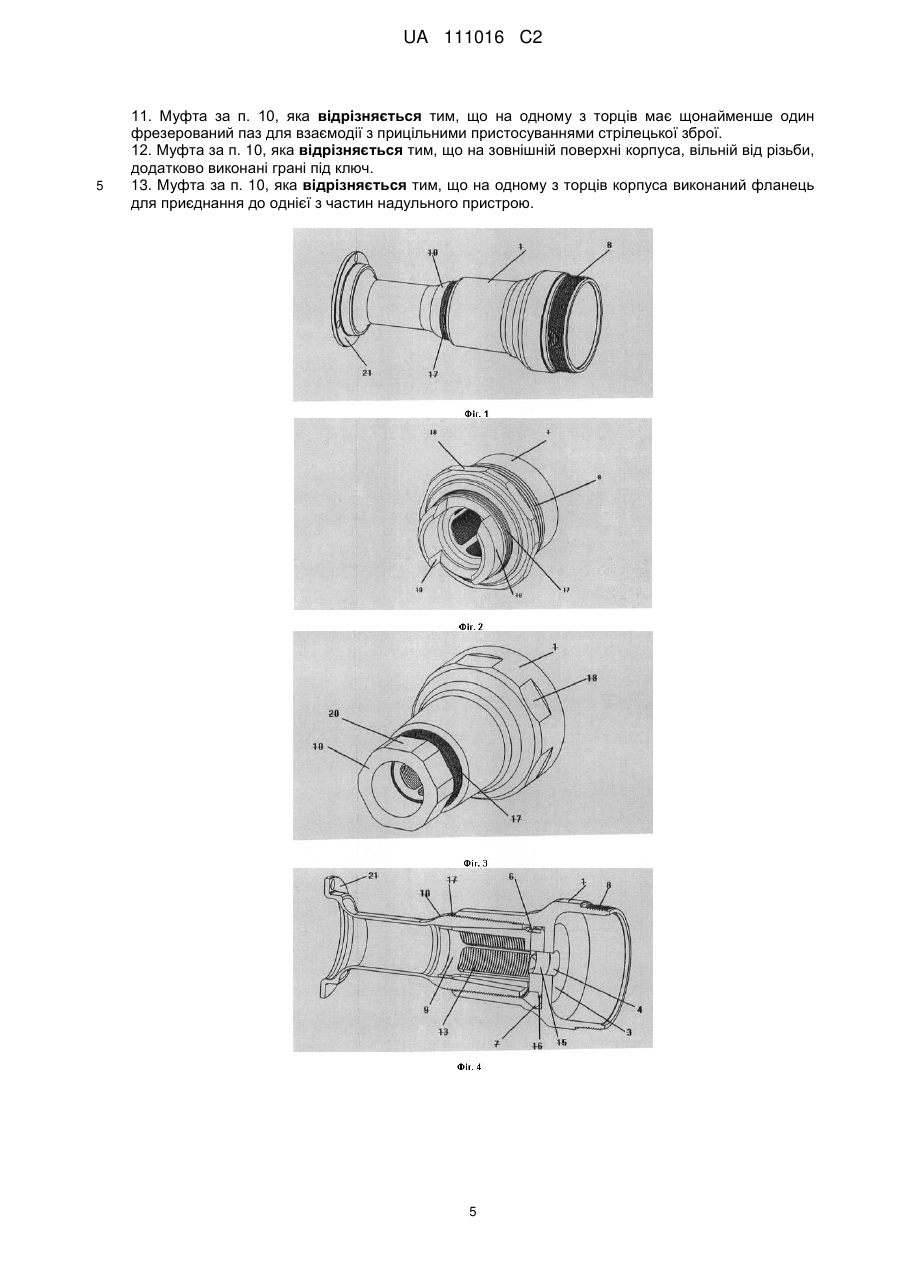

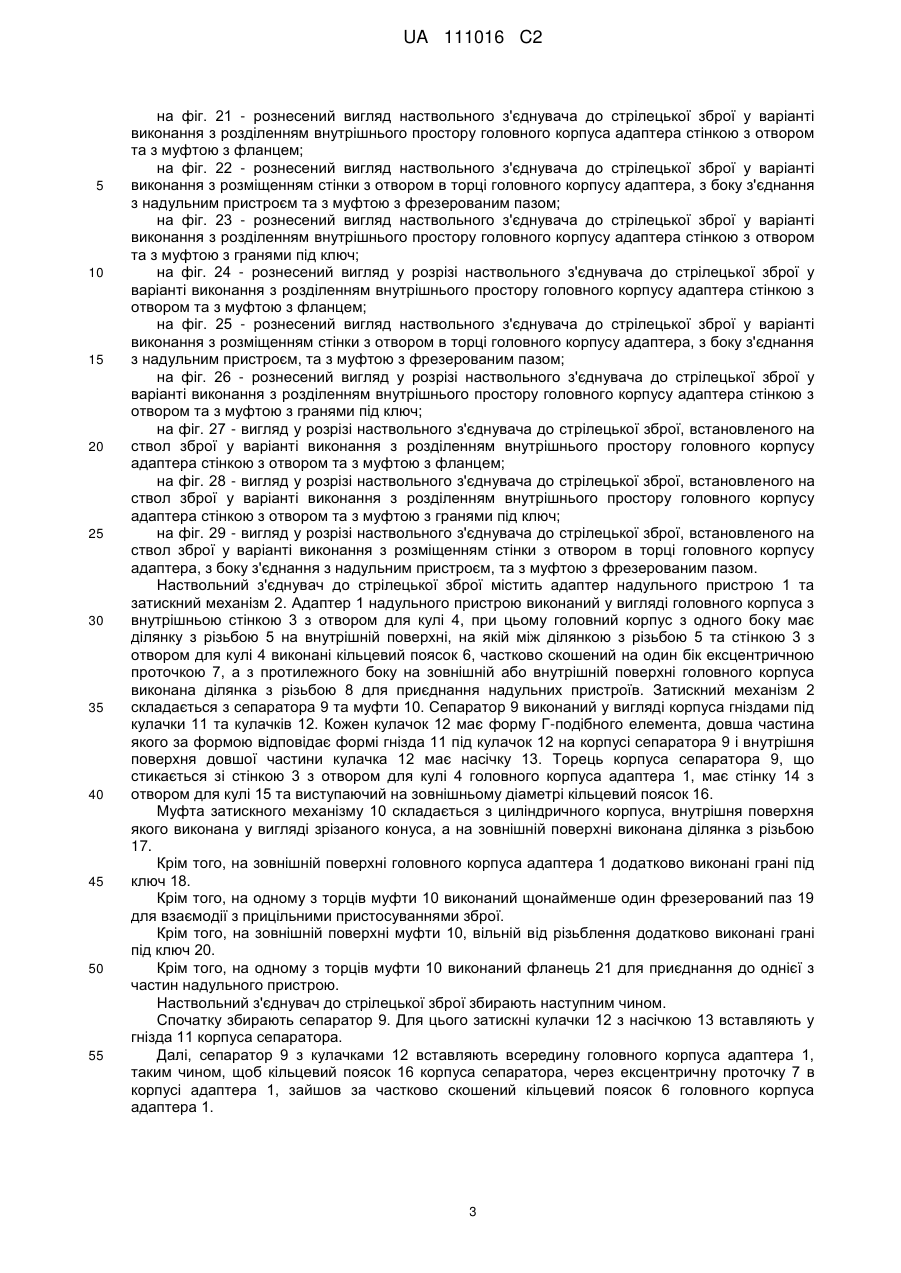

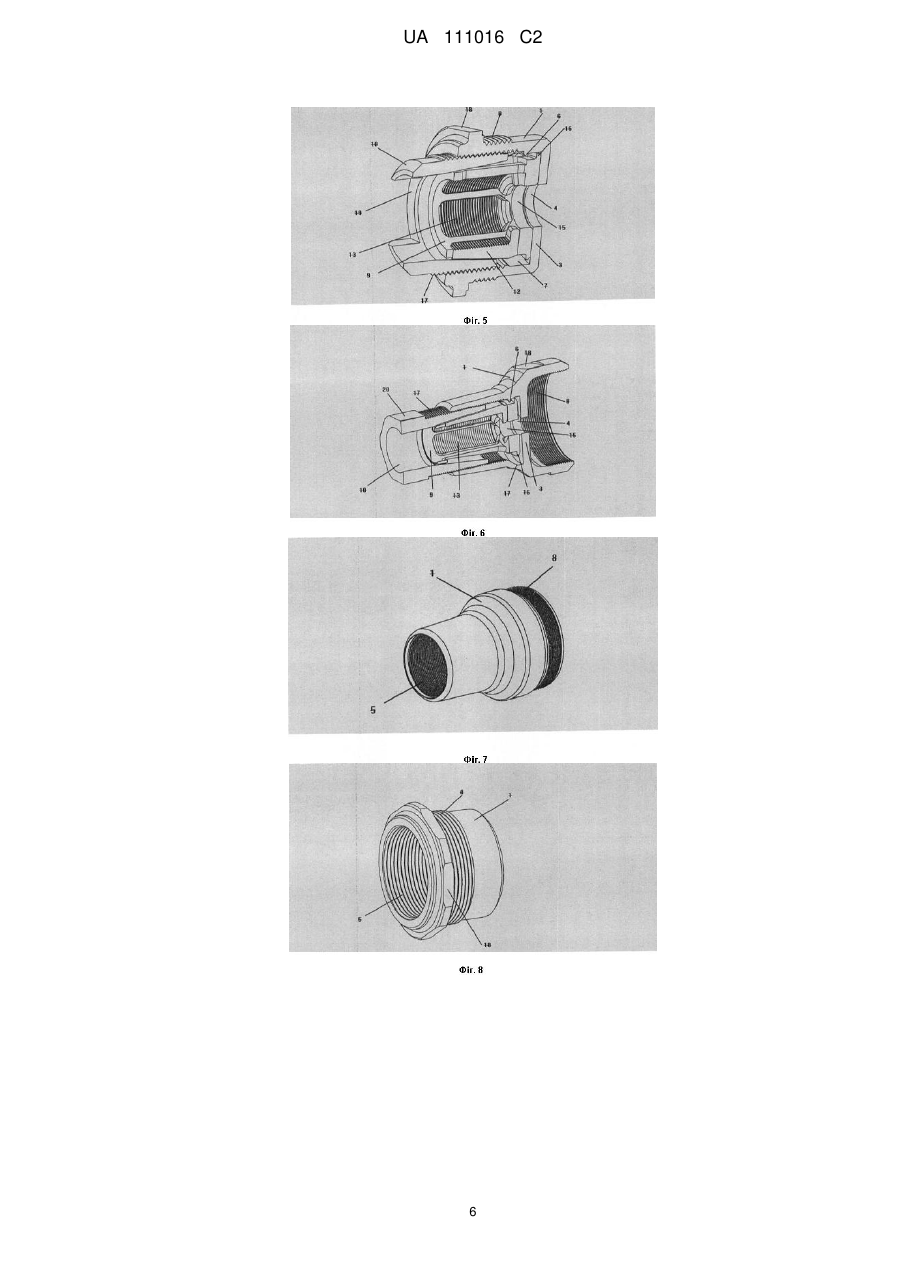

Реферат: Винахід належить до деталей стрілецької зброї, а саме до наствольних з'єднувачів до стрілецької зброї. Наствольний з'єднувач до стрілецької зброї містить адаптер надульного пристрою та затискний механізм. Адаптер надульного пристрою виконаний у вигляді головного корпуса, на внутрішній поверхні якого виконана принаймні одна ділянка з різьбою, і обладнаного стінкою з отвором для кулі, при цьому між ділянкою з різьбою на внутрішній поверхні та стінкою з отвором для кулі виконані кільцевий поясок, частково скошений на один бік ексцентричною проточкою. Затискний механізм складається з сепаратора та муфти. Сепаратор виконаний у вигляді корпуса з гніздами під кулачки та кулачків, встановлених в зазначені гнізда, при цьому кожен кулачок має форму Г-подібного елемента, довша частина якого за формою відповідає формі гнізда під кулачок і внутрішня поверхня довшої частини кулачка має насічку, а торець корпуса сепаратора, що стикається зі стінкою з отвором для кулі головного корпуса адаптера, виконаний з виступаючим на зовнішньому діаметрі кільцевим пояском. Муфта затискного UA 111016 C2 (12) UA 111016 C2 механізму складається з циліндричного корпуса, внутрішня поверхня якого виконана у вигляді зрізаного конуса, а на зовнішній поверхні корпуса муфти виконана ділянка з різьбою. UA 111016 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до деталей стрілецької зброї, а саме до наствольних з'єднувачів до стрілецької зброї. Відомий наствольний з'єднувач "3-lug adapter" ("Солдат удачи", № 6,1997 г., стр.26-30.) для автоматичної зброї, який кріпиться на стволі зброї за допомогою трьох виступаючих сухариків на стволі зброї. У стрілецькому озброєнні на стволах автоматів або карабінів для закріплення надульних пристроїв зазвичай застосовується різьба (Прибор для беззвучной и беспламенной стрельбы из 7,62-мм модернизированных автоматов Калашникова (АКМ и АКМС). Руководство службы. Воениздат МО СССР. М. 1972 г.) Недоліками всіх видів вищеназваних наствольних з'єднувачів до стрілецької зброї є неможливість встановлення надульного пристрою на непідготовлений належним чином ствол зброї. До того ж, існують складнощі з підготовкою ствола до встановлення надульного пристрою. Ствол губить свій оригінальний заводський вигляд, що не завжди та не всіма приймається. Найближчим до рішення, що заявляється, є наствольний з'єднувач до стрілецької зброї, що включає адаптер надульного пристрою до ствола, сепаратор з кульками та затисну муфту (shop.ehobbyasia.com). Для кріплення названого наствольного з'єднувача до стрілецької зброї, ствол необхідно спеціально підготувати, а саме виконати на ньому поглиблення під кульки, або встановити на різьбу ствола спеціальний адаптер з поглибленнями під кульки. Задачею винаходу є удосконалення наствольного з'єднувача до стрілецької зброї, в якому за рахунок нового конструктивного виконання адаптера надульного пристрою, затискного механізму, що складається з сепаратора з кулачками та затискної муфти, досягається можливість кріплення надульних пристроїв на стволи, що не потребують ніякої спеціальної підготовки. При цьому новий адаптер є більш надійний та більш довговічний, до того ж, його комфортно та легко встановлювати та знімати зі зброї. Поставлена задача вирішується запропонованим наствольним з'єднувачем до стрілецької зброї, що містить адаптер надульного пристрою та затискний механізм, в якому, згідно з винаходом, адаптер надульного пристрою включає головний корпус, на внутрішній поверхні якого виконана принаймні одна ділянка з різьбою, і обладнаний стінкою з отвором для кулі, при цьому між ділянкою з різьбою на внутрішній поверхні та стінкою з отвором для кулі виконані кільцевий поясок, частково скошений на один бік ексцентричною проточкою, затискний механізм складається з сепаратора та муфти, де сепаратор виконаний у вигляді корпуса з гніздами під кулачки та кулачків, встановлених в зазначені гнізда, при цьому кожен кулачок має форму Гподібного елемента, довша частина якого за формою відповідає формі гнізда під кулачок і внутрішня поверхня довшої частини кулачка має насічку, а торець корпуса сепаратора, що стикається зі стінкою з отвором для кулі головного корпуса адаптера, виконаний з виступаючим на зовнішньому діаметрі кільцевим пояском, муфта затискного механізму складається з циліндричного корпуса, внутрішня поверхня якого виконана у вигляді зрізаного конуса, а на зовнішній поверхні корпуса муфти виконана ділянка з різьбою. Крім того, в наствольному з'єднувачі до стрілецької зброї, стінка з отвором для кулі головного корпуса розміщена всередині головного корпуса адаптера з розділенням внутрішнього простору головного корпуса, при цьому ділянка корпуса з внутрішньою різьбою та кільцевий поясок розташовані з торця приєднання до ствола стрілецької зброї, а з торця приєднання надульних пристроїв виконана ділянка з внутрішньою або зовнішньою різьбою. Крім того, стінка з отвором для кулі головного корпуса розміщена в торці головного корпуса адаптера, з боку з'єднання з надульним пристроєм. Адаптер надульного пристрою, згідно з винаходом, включає головний корпус, на внутрішній поверхні якого виконана принаймні одна ділянка з різьбою, і обладнаний стінкою з отвором для кулі, між ділянкою з різьбою на внутрішній поверхні та стінкою з отвором для кулі виконані кільцевий поясок, частково скошений на один бік ексцентричною проточкою, при цьому ділянка корпуса з внутрішньою різьбою та кільцевий поясок розташовані з торця приєднання до ствола стрілецької зброї, а з торця приєднання надульних пристроїв виконана ділянка з внутрішньою або зовнішньою різьбою. Крім того, стінка з отвором для кулі розміщена всередині головного корпуса адаптера з розділенням внутрішнього простору головного корпуса. Крім того, стінка з отвором для кулі розміщена в торці головного корпуса, з боку з'єднання адаптера з надульним пристроєм. Крім того, на зовнішній поверхні головного корпуса адаптера виконані грані під ключ. 1 UA 111016 C2 5 10 15 20 25 30 35 40 45 50 55 60 Сепаратор затискного механізму, згідно з винаходом, виконаний у вигляді корпуса з гніздами під кулачки та кулачків, встановлених в зазначені гнізда, при цьому кожен кулачок має форму Гподібного елемента, довша частина якого за формою відповідає формі гнізда під кулачок і внутрішня поверхня довшої частини кулачка має насічку, а торець корпуса сепаратора, що стикається зі стінкою з отвором для кулі головного корпуса адаптера, виконаний з виступаючим на зовнішньому діаметрі кільцевим пояском. Крім того, сепаратор має принаймні два гнізда під кулачки. Муфта затискного механізму, згідно з винаходом, складається з циліндричного корпуса, внутрішня поверхня якого виконана у вигляді зрізаного конуса, а на зовнішній поверхні корпуса муфти виконана ділянка з різьбою. Крім того, на одному з торців, муфта має щонайменше один фрезерований паз для взаємодії з прицільними пристосуваннями стрілецької зброї. Крім того, на зовнішній поверхні корпуса муфти, вільній від різьби, додатково виконані грані під ключ. Крім того, на одному з торців корпуса муфти виконаний фланець для приєднання до однієї з частин надульного пристрою. Завдяки запропонованій конструкції наствольного з'єднувача до стрілецької зброї, а саме завдяки спеціальній конструкції сепаратора з кулачками та за допомогою затискної муфти, внутрішня поверхня якої виконана у вигляді зрізаного конуса, забезпечується надійне, міцне затискання кулачками ствола зброї, а завдяки нанесенню на внутрішню поверхню кулачків гострокінечної насічки, це затискання робиться міцним. Суть винаходу пояснюється кресленнями, де наведені: на фіг.1 - наствольний з'єднувач до стрілецької зброї, загальний вигляд виконання варіанта з розділенням внутрішнього простору головного корпуса адаптера стінкою з отвором та з муфтою з фланцем; на фіг. 2 - наствольний з'єднувач до стрілецької зброї, загальний вигляд виконання варіанта з розміщенням стінки з отвором в торці головного корпусу адаптера, з боку з'єднання з надульним пристроєм та з муфтою з фрезерованим пазом; на фіг. 3 - наствольний з'єднувач до стрілецької зброї, загальний вигляд виконання варіанта з розділенням внутрішнього простору головного корпусу адаптера стінкою з отвором та з муфтою з гранями під ключ; на фіг. 4 - наствольний з'єднувач до стрілецької зброї, вигляд виконання варіанта з розділенням внутрішнього простору головного корпусу адаптера стінкою з отвором та з муфтою з фланцем у розрізі; на фіг. 5 - наствольний з'єднувач до стрілецької зброї, загальний вигляд виконання варіанта з розміщенням стінки з отвором в торці головного корпусу адаптера, з боку з'єднання з надульним пристроєм та з муфтою з фрезерованим пазом у розрізі; на фіг. 6 - наствольний з'єднувач до стрілецької зброї, вигляд виконання варіанта з розділенням внутрішнього простору головного корпусу адаптера стінкою з отвором та з муфтою з гранями під ключ у розрізі; на фіг. 7 - вигляд виконання головного корпусу адаптера наствольного з'єднувача до стрілецької зброї з розділенням внутрішнього простору стінкою з отвором; на фіг. 8 - вигляд виконання головного корпусу адаптера наствольного з'єднувача до стрілецької зброї, з розміщенням стінки з отвором в торці, з боку з'єднання з надульним пристроєм; на фіг. 9 - вигляд у розрізі виконання адаптера наствольного з'єднувача до стрілецької зброї з розділенням внутрішнього простору головного корпусу адаптера стінкою з отвором; на фіг. 10 - вигляд у розрізі виконання адаптера наствольного з'єднувача до стрілецької зброї з розміщенням стінки з отвором в торці головного корпусу адаптера, з боку з'єднання з надульним пристроєм; на фіг. 11 - вигляд корпуса сепаратора з кулачками; на фіг. 12 - вигляд корпуса сепаратора без кулачків; на фіг. 13 - загальний вигляд кулачка; на фіг. 14 - вигляд кулачка збоку; на фіг. 15 - вигляд муфти з фрезерованим пазом; на фіг. 16 - вигляд у розрізі муфти з фрезерованим пазом; на фіг. 17 - вигляд муфти з фланцем; на фіг. 18 - вигляд у розрізі муфти з фланцем; на фіг. 19 - вигляд муфти з гранями під ключ; на фіг. 20 - вигляд у розрізі муфти з гранями під ключ; 2 UA 111016 C2 5 10 15 20 25 30 35 40 45 50 55 на фіг. 21 - рознесений вигляд наствольного з'єднувача до стрілецької зброї у варіанті виконання з розділенням внутрішнього простору головного корпуса адаптера стінкою з отвором та з муфтою з фланцем; на фіг. 22 - рознесений вигляд наствольного з'єднувача до стрілецької зброї у варіанті виконання з розміщенням стінки з отвором в торці головного корпусу адаптера, з боку з'єднання з надульним пристроєм та з муфтою з фрезерованим пазом; на фіг. 23 - рознесений вигляд наствольного з'єднувача до стрілецької зброї у варіанті виконання з розділенням внутрішнього простору головного корпусу адаптера стінкою з отвором та з муфтою з гранями під ключ; на фіг. 24 - рознесений вигляд у розрізі наствольного з'єднувача до стрілецької зброї у варіанті виконання з розділенням внутрішнього простору головного корпусу адаптера стінкою з отвором та з муфтою з фланцем; на фіг. 25 - рознесений вигляд наствольного з'єднувача до стрілецької зброї у варіанті виконання з розміщенням стінки з отвором в торці головного корпусу адаптера, з боку з'єднання з надульним пристроєм, та з муфтою з фрезерованим пазом; на фіг. 26 - рознесений вигляд у розрізі наствольного з'єднувача до стрілецької зброї у варіанті виконання з розділенням внутрішнього простору головного корпусу адаптера стінкою з отвором та з муфтою з гранями під ключ; на фіг. 27 - вигляд у розрізі наствольного з'єднувача до стрілецької зброї, встановленого на ствол зброї у варіанті виконання з розділенням внутрішнього простору головного корпусу адаптера стінкою з отвором та з муфтою з фланцем; на фіг. 28 - вигляд у розрізі наствольного з'єднувача до стрілецької зброї, встановленого на ствол зброї у варіанті виконання з розділенням внутрішнього простору головного корпусу адаптера стінкою з отвором та з муфтою з гранями під ключ; на фіг. 29 - вигляд у розрізі наствольного з'єднувача до стрілецької зброї, встановленого на ствол зброї у варіанті виконання з розміщенням стінки з отвором в торці головного корпусу адаптера, з боку з'єднання з надульним пристроєм, та з муфтою з фрезерованим пазом. Наствольний з'єднувач до стрілецької зброї містить адаптер надульного пристрою 1 та затискний механізм 2. Адаптер 1 надульного пристрою виконаний у вигляді головного корпуса з внутрішньою стінкою 3 з отвором для кулі 4, при цьому головний корпус з одного боку має ділянку з різьбою 5 на внутрішній поверхні, на якій між ділянкою з різьбою 5 та стінкою 3 з отвором для кулі 4 виконані кільцевий поясок 6, частково скошений на один бік ексцентричною проточкою 7, а з протилежного боку на зовнішній або внутрішній поверхні головного корпуса виконана ділянка з різьбою 8 для приєднання надульних пристроїв. Затискний механізм 2 складається з сепаратора 9 та муфти 10. Сепаратор 9 виконаний у вигляді корпуса гніздами під кулачки 11 та кулачків 12. Кожен кулачок 12 має форму Г-подібного елемента, довша частина якого за формою відповідає формі гнізда 11 під кулачок 12 на корпусі сепаратора 9 і внутрішня поверхня довшої частини кулачка 12 має насічку 13. Торець корпуса сепаратора 9, що стикається зі стінкою 3 з отвором для кулі 4 головного корпуса адаптера 1, має стінку 14 з отвором для кулі 15 та виступаючий на зовнішньому діаметрі кільцевий поясок 16. Муфта затискного механізму 10 складається з циліндричного корпуса, внутрішня поверхня якого виконана у вигляді зрізаного конуса, а на зовнішній поверхні виконана ділянка з різьбою 17. Крім того, на зовнішній поверхні головного корпуса адаптера 1 додатково виконані грані під ключ 18. Крім того, на одному з торців муфти 10 виконаний щонайменше один фрезерований паз 19 для взаємодії з прицільними пристосуваннями зброї. Крім того, на зовнішній поверхні муфти 10, вільній від різьблення додатково виконані грані під ключ 20. Крім того, на одному з торців муфти 10 виконаний фланець 21 для приєднання до однієї з частин надульного пристрою. Наствольний з'єднувач до стрілецької зброї збирають наступним чином. Спочатку збирають сепаратор 9. Для цього затискні кулачки 12 з насічкою 13 вставляють у гнізда 11 корпуса сепаратора. Далі, сепаратор 9 з кулачками 12 вставляють всередину головного корпуса адаптера 1, таким чином, щоб кільцевий поясок 16 корпуса сепаратора, через ексцентричну проточку 7 в корпусі адаптера 1, зайшов за частково скошений кільцевий поясок 6 головного корпуса адаптера 1. 3 UA 111016 C2 5 10 Потім, у головний корпус адаптера 1, через ділянку з внутрішньою різьбою 5, вкручують затискну муфту за допомогою різьби 17 на зовнішній її поверхні, таким чином, щоб муфта 10 накрила кулачки 12, розміщені в корпусі сепаратора. Для приєднання надульного пристрою до стволу стрілецької зброї, надульний пристрій закріплюють на одному з торців наствольного з'єднувача, а другий торець наствольного з'єднувача приєднують до ствола стрілецької зброї. Таким чином, завдяки запропонованому технічному рішенню, досягається можливість кріплення надульних пристроїв на стволи, що не потребують ніякої спеціальної підготовки. При цьому новий наствольний з'єднувач до стволу стрілецької зброї є більш надійний та більш довговічний, до того ж його комфортно та легко встановлювати та знімати зі зброї. ФОРМУЛА ВИНАХОДУ 15 20 25 30 35 40 45 50 55 1. Наствольний з'єднувач до стрілецької зброї, що містить адаптер надульного пристрою та затискний механізм, який відрізняється тим, що адаптер надульного пристрою виконаний у вигляді головного корпуса, на внутрішній поверхні якого виконана принаймні одна ділянка з різьбою, і обладнаного стінкою з отвором для кулі, при цьому між ділянкою з різьбою на внутрішній поверхні та стінкою з отвором для кулі виконані кільцевий поясок, частково скошений на один бік ексцентричною проточкою, затискний механізм складається з сепаратора та муфти, де сепаратор виконаний у вигляді корпуса з гніздами під кулачки та кулачків, встановлених в зазначені гнізда, при цьому кожен кулачок має форму Г-подібного елемента, довша частина якого за формою відповідає формі гнізда під кулачок і внутрішня поверхня довшої частини кулачка має насічку, а торець корпуса сепаратора, що стикається зі стінкою з отвором для кулі головного корпуса адаптера, виконаний з виступаючим на зовнішньому діаметрі кільцевим пояском, муфта затискного механізму складається з циліндричного корпуса, внутрішня поверхня якого виконана у вигляді зрізаного конуса, а на зовнішній поверхні корпуса муфти виконана ділянка з різьбою. 2. Наствольний з'єднувач за п. 1, який відрізняється тим, що стінка з отвором для кулі головного корпуса розміщена всередині головного корпуса адаптера з розділенням внутрішнього простору головного корпуса, при цьому ділянка корпуса з внутрішньою різьбою та кільцевий поясок, розташовані з торця приєднання до ствола стрілецької зброї, а з торця приєднання надульних пристроїв виконана ділянка з внутрішньою або зовнішньою різьбою. 3. Наствольний з'єднувач за п. 1, який відрізняється тим, що стінка з отвором для кулі головного корпуса розміщена в торці головного корпуса адаптера, з боку з'єднання з надульним пристроєм. 4. Адаптер надульного пристрою, який відрізняється тим, що включає головний корпус, на внутрішній поверхні якого виконана принаймні одна ділянка з різьбою, і обладнаний стінкою з отвором для кулі, між ділянкою з різьбою на внутрішній поверхні та стінкою з отвором для кулі виконані кільцевий поясок, частково скошений на один бік ексцентричною проточкою, при цьому ділянка корпуса з внутрішньою різьбою та кільцевий поясок розташовані з торця приєднання до ствола стрілецької зброї, а з торця приєднання надульних пристроїв виконана ділянка з внутрішньою або зовнішньою різьбою. 5. Адаптер за п. 4, який відрізняється тим, що стінка з отвором для кулі розміщена всередині головного корпуса адаптера з розділенням внутрішнього простору головного корпуса. 6. Адаптер за п. 4, який відрізняється тим, що стінка з отвором для кулі розміщена в торці головного корпуса, з боку з'єднання адаптера з надульним пристроєм. 7. Адаптер за п. 4, який відрізняється тим, що на зовнішній поверхні головного корпуса додатково виконані грані під ключ. 8. Сепаратор затискного механізму, який відрізняється тим, що виконаний у вигляді корпуса з гніздами під кулачки та кулачків, встановлених в зазначені гнізда, при цьому кожен кулачок має форму Г-подібного елемента, довша частина якого за формою відповідає формі гнізда під кулачок і внутрішня поверхня довшої частини кулачка має насічку, а торець корпуса сепаратора, що стикається зі стінкою з отвором для кулі головного корпуса адаптера, виконаний з виступаючим на зовнішньому діаметрі кільцевим пояском. 9. Сепаратор за п. 8, який відрізняється тим, що має принаймні два гнізда під кулачки. 10. Муфта затискного механізму, яка відрізняється тим, що складається з циліндричного корпуса, внутрішня поверхня якого виконана у вигляді зрізаного конуса, а на зовнішній поверхні корпуса муфти виконана ділянка з різьбою. 4 UA 111016 C2 5 11. Муфта за п. 10, яка відрізняється тим, що на одному з торців має щонайменше один фрезерований паз для взаємодії з прицільними пристосуваннями стрілецької зброї. 12. Муфта за п. 10, яка відрізняється тим, що на зовнішній поверхні корпуса, вільній від різьби, додатково виконані грані під ключ. 13. Муфта за п. 10, яка відрізняється тим, що на одному з торців корпуса виконаний фланець для приєднання до однієї з частин надульного пристрою. 5 UA 111016 C2 6 UA 111016 C2 7 UA 111016 C2 8 UA 111016 C2 9 UA 111016 C2 10 UA 111016 C2 Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 11
