Сопло пневмотранспортної системи збору і транспортування радіоактивного пилу активного укриття реакторного блока у атомної електростанції

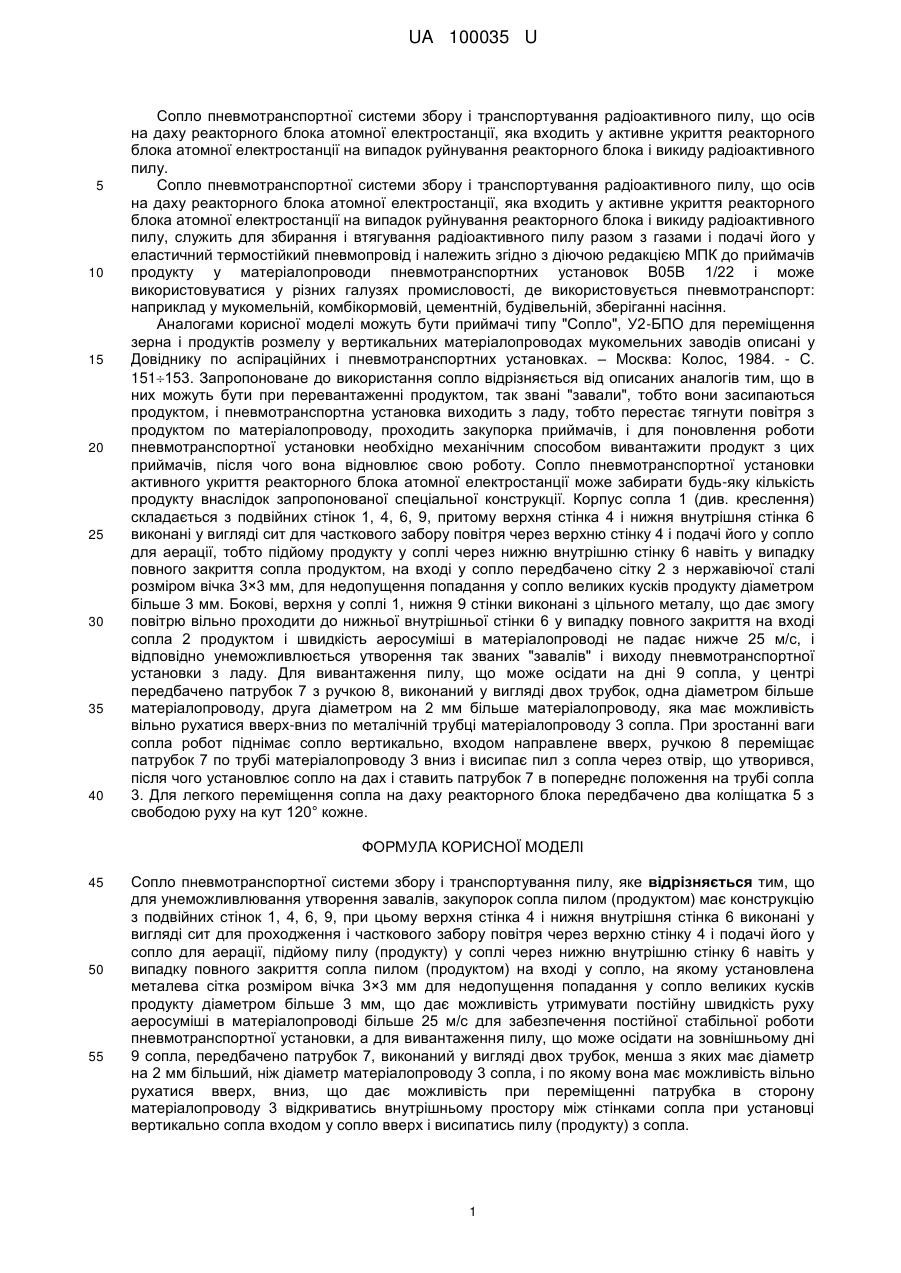

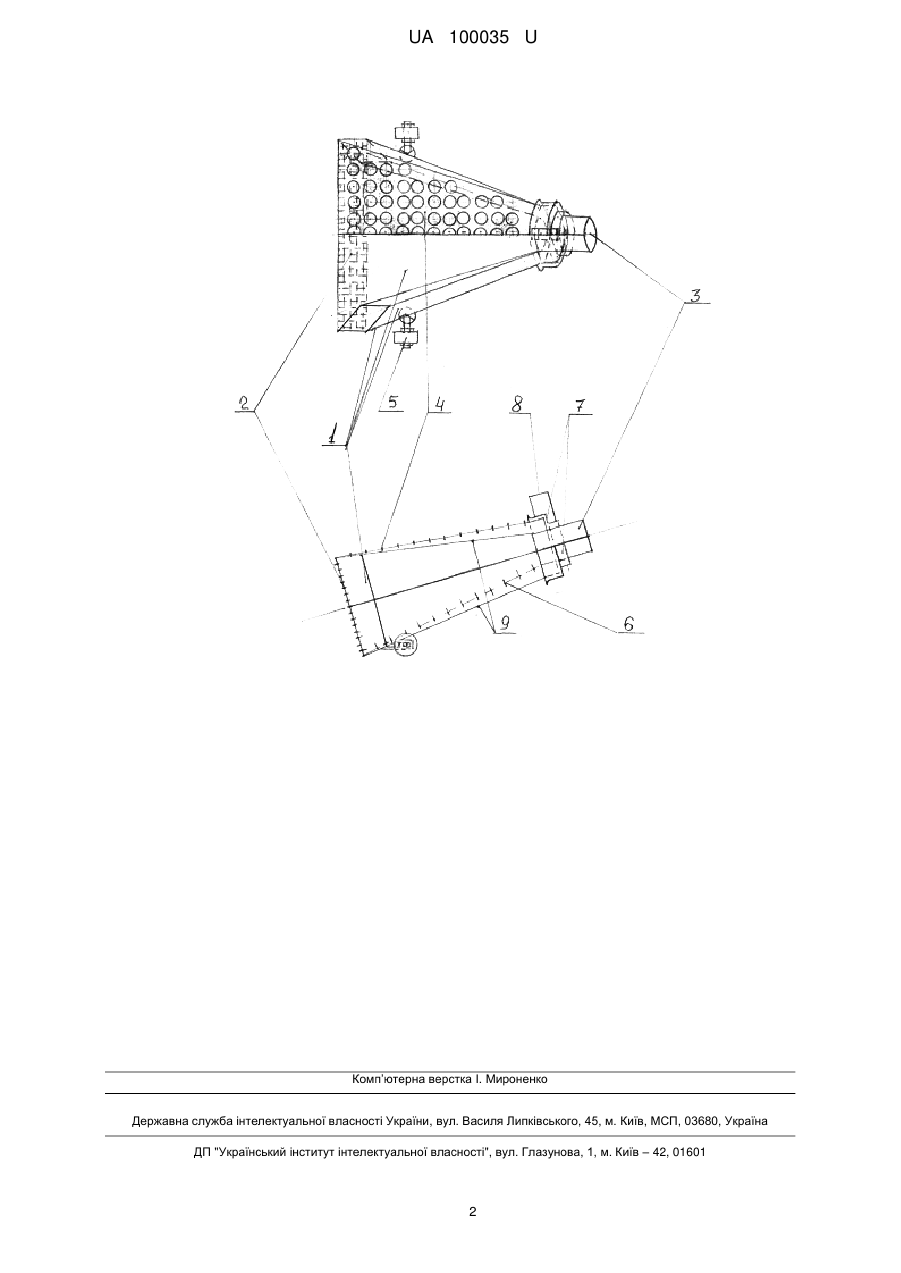

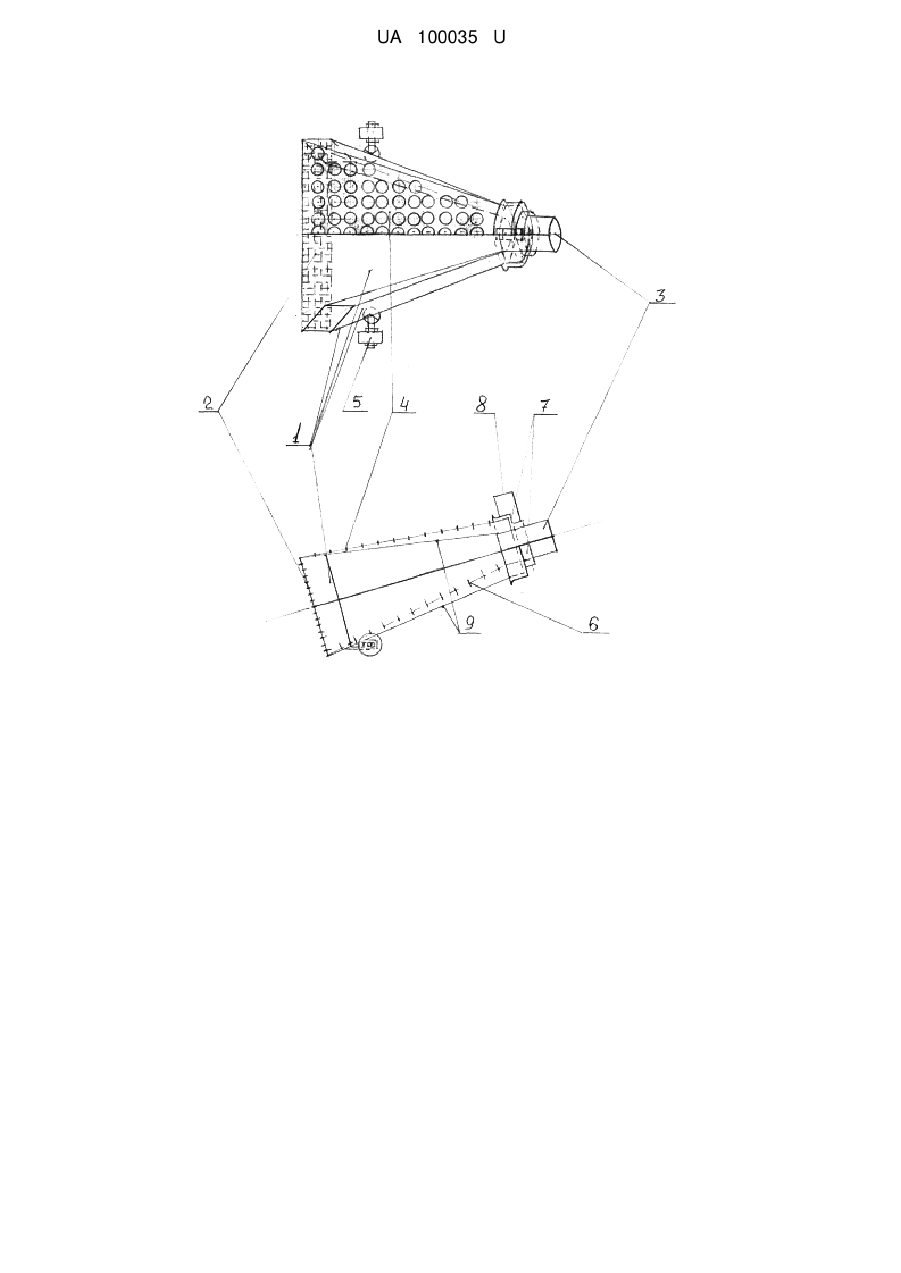

Реферат: Сопло пневмотранспортної системи збору і транспортування радіоактивного пилу активного укриття реакторного блока атомної електростанції спеціальної конструкції має подвійні стінки, верхню стінку і нижню внутрішню стінку, виконані у вигляді сит для проходження і часткового забору повітря через верхню стінку і подачі його у сопло для аерації, підйому продукту у соплі через нижню внутрішню стінку навіть у випадку повного закриття сопла продуктом на вході у сопло, на якому установлена металічна сітка розміром очка 3×3 мм для недопущення попадання у сопло великих кусків продукту діаметром більше 3 мм, що дає можливість утримувати постійну швидкість руху аеросуміші в матеріалопроводі більше 25 м/с, і відповідно забезпечує постійну стабільну роботу пневмотранспортної установки. UA 100035 U (66) Номер та дата UA 100035 U UA 100035 U 5 10 15 20 25 30 35 40 Сопло пневмотранспортної системи збору і транспортування радіоактивного пилу, що осів на даху реакторного блока атомної електростанції, яка входить у активне укриття реакторного блока атомної електростанції на випадок руйнування реакторного блока і викиду радіоактивного пилу. Сопло пневмотранспортної системи збору і транспортування радіоактивного пилу, що осів на даху реакторного блока атомної електростанції, яка входить у активне укриття реакторного блока атомної електростанції на випадок руйнування реакторного блока і викиду радіоактивного пилу, служить для збирання і втягування радіоактивного пилу разом з газами і подачі його у еластичний термостійкий пневмопровід і належить згідно з діючою редакцією МПК до приймачів продукту у матеріалопроводи пневмотранспортних установок В05В 1/22 і може використовуватися у різних галузях промисловості, де використовується пневмотранспорт: наприклад у мукомельній, комбікормовій, цементній, будівельній, зберіганні насіння. Аналогами корисної моделі можуть бути приймачі типу "Сопло", У2-БПО для переміщення зерна і продуктів розмелу у вертикальних матеріалопроводах мукомельних заводів описані у Довіднику по аспіраційних і пневмотранспортних установках. – Москва: Колос, 1984. - С. 151153. Запропоноване до використання сопло відрізняється від описаних аналогів тим, що в них можуть бути при перевантаженні продуктом, так звані "завали", тобто вони засипаються продуктом, і пневмотранспортна установка виходить з ладу, тобто перестає тягнути повітря з продуктом по матеріалопроводу, проходить закупорка приймачів, і для поновлення роботи пневмотранспортної установки необхідно механічним способом вивантажити продукт з цих приймачів, після чого вона відновлює свою роботу. Сопло пневмотранспортної установки активного укриття реакторного блока атомної електростанції може забирати будь-яку кількість продукту внаслідок запропонованої спеціальної конструкції. Корпус сопла 1 (див. креслення) складається з подвійних стінок 1, 4, 6, 9, притому верхня стінка 4 і нижня внутрішня стінка 6 виконані у вигляді сит для часткового забору повітря через верхню стінку 4 і подачі його у сопло для аерації, тобто підйому продукту у соплі через нижню внутрішню стінку 6 навіть у випадку повного закриття сопла продуктом, на вході у сопло передбачено сітку 2 з нержавіючої сталі розміром вічка 3×3 мм, для недопущення попадання у сопло великих кусків продукту діаметром більше 3 мм. Бокові, верхня у соплі 1, нижня 9 стінки виконані з цільного металу, що дає змогу повітрю вільно проходити до нижньої внутрішньої стінки 6 у випадку повного закриття на вході сопла 2 продуктом і швидкість аеросуміші в матеріалопроводі не падає нижче 25 м/с, і відповідно унеможливлюється утворення так званих "завалів" і виходу пневмотранспортної установки з ладу. Для вивантаження пилу, що може осідати на дні 9 сопла, у центрі передбачено патрубок 7 з ручкою 8, виконаний у вигляді двох трубок, одна діаметром більше матеріалопроводу, друга діаметром на 2 мм більше матеріалопроводу, яка має можливість вільно рухатися вверх-вниз по металічній трубці матеріалопроводу 3 сопла. При зростанні ваги сопла робот піднімає сопло вертикально, входом направлене вверх, ручкою 8 переміщає патрубок 7 по трубі матеріалопроводу 3 вниз і висипає пил з сопла через отвір, що утворився, після чого установлює сопло на дах і ставить патрубок 7 в попереднє положення на трубі сопла 3. Для легкого переміщення сопла на даху реакторного блока передбачено два коліщатка 5 з свободою руху на кут 120° кожне. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 55 Сопло пневмотранспортної системи збору і транспортування пилу, яке відрізняється тим, що для унеможливлювання утворення завалів, закупорок сопла пилом (продуктом) має конструкцію з подвійних стінок 1, 4, 6, 9, при цьому верхня стінка 4 і нижня внутрішня стінка 6 виконані у вигляді сит для проходження і часткового забору повітря через верхню стінку 4 і подачі його у сопло для аерації, підйому пилу (продукту) у соплі через нижню внутрішню стінку 6 навіть у випадку повного закриття сопла пилом (продуктом) на вході у сопло, на якому установлена металева сітка розміром вічка 3×3 мм для недопущення попадання у сопло великих кусків продукту діаметром більше 3 мм, що дає можливість утримувати постійну швидкість руху аеросуміші в матеріалопроводі більше 25 м/с для забезпечення постійної стабільної роботи пневмотранспортної установки, а для вивантаження пилу, що може осідати на зовнішньому дні 9 сопла, передбачено патрубок 7, виконаний у вигляді двох трубок, менша з яких має діаметр на 2 мм більший, ніж діаметр матеріалопроводу 3 сопла, і по якому вона має можливість вільно рухатися вверх, вниз, що дає можливість при переміщенні патрубка в сторону матеріалопроводу 3 відкриватись внутрішньому простору між стінками сопла при установці вертикально сопла входом у сопло вверх і висипатись пилу (продукту) з сопла. 1 UA 100035 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 2
