Апарат відцентровий

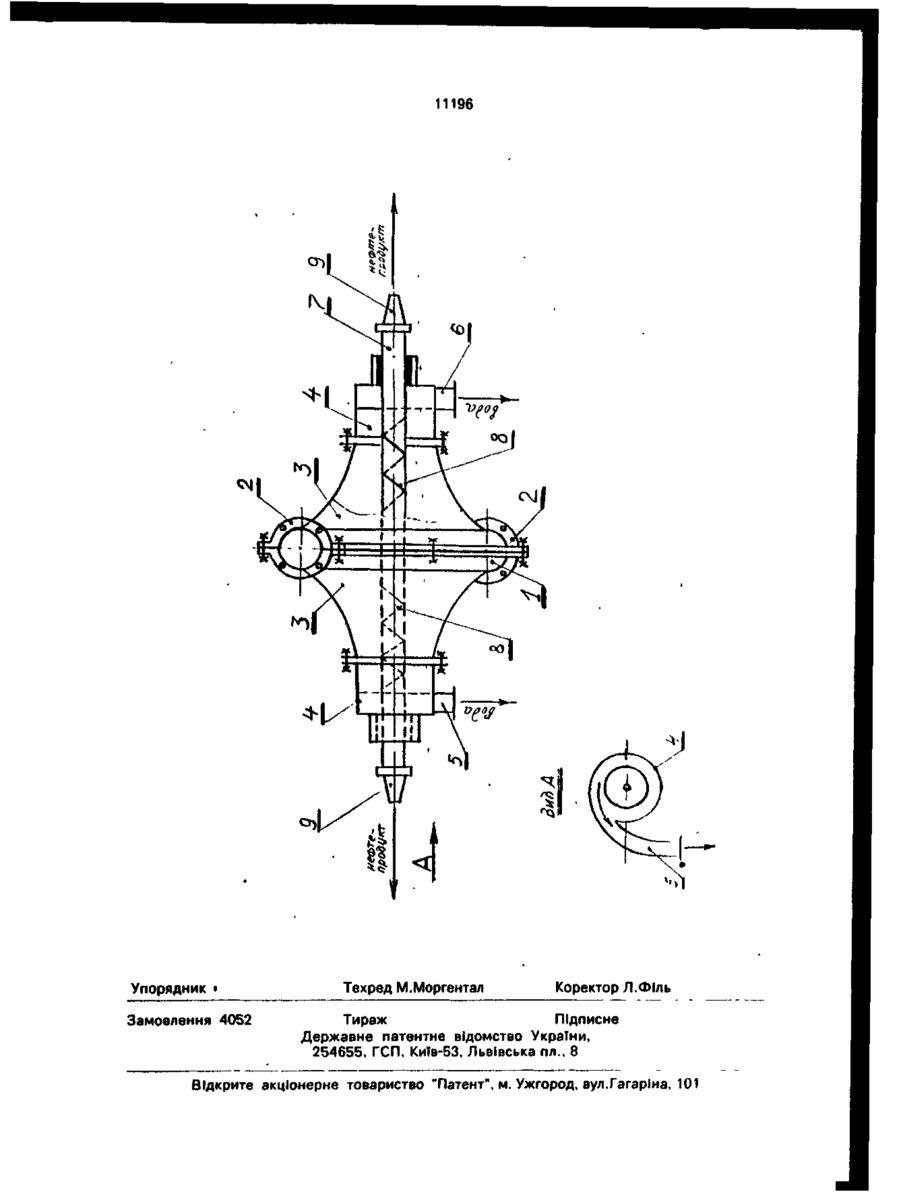

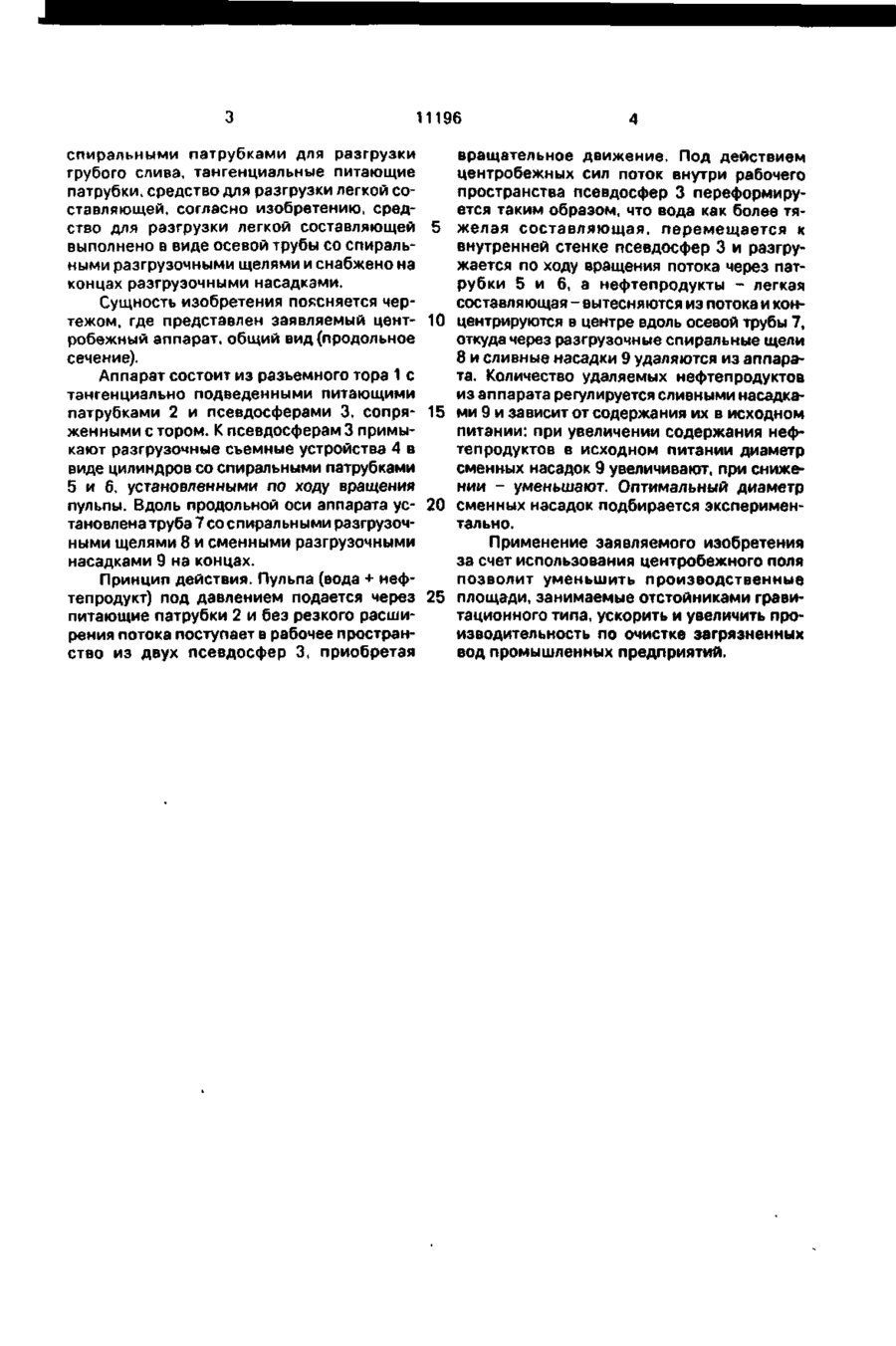

Аппарат центробежный, включающий корпус, выполненный в виде примыкающих к тору двух псевдосфер со спиральными патрубками для разгрузки грубого слива, тангенциальные питающие патрубки, средство для разгрузки легкой составляющей, о т л и ч а ю щ и й с я тем, что средство для разгрузки легкой составляющей выполнено в виде осевой трубы со спиральными разгрузочными щелями и снабжено на концах разгрузочными насадками. С > Изобретение относится к аппаратам для обогащения полезных ископаемых и может быть использовано в других отраслях промышленности, например, в металлургической, на железнодорожном и автомобильном транспорте для отделения нефтепродуктов от промышленных вод. Известен аппарат центробежный, содержащий корпус в виде двух псевдосфер, примыкающих к тору с тангенциально питающими патрубками, патрубки разгрузки продуктов, из которых средство вывода продукта малой плотности (легкой составляющей) установлено с возможностью осевого перемещения. Отделение легкой составляющей (например, нефтепродукта) от воды в этом аппарате затруднительно из-за наличия двух разобщенных, противоположно установленных разгрузочных патрубков продуктов малой плотности, через внутренние торцевые отверстия которых поступает продукт малой плотности с большим содержанием воды, при этом увеличивается турбулентность потока в осевой части аппарата, способствующая смешению продукта малой плотности с водой. В основу изобретения поставлена задача создания центробежного аппарата, в котором средство для разгрузки легкой составляющей выполнено в виде осевой трубы со спиральными разгрузочными щелями и снабжено на концах разгрузочными насадками, что обеспечивает снижение турбулентности потока внутри аппарата, выделение легкой составляющей через спиральные щели по всей продольной оси аппарата, регулировку выхода легкой составляющей (нефтепродукта) и за счет этого повышается эффективность отделения легкой составляющей (нефтепродукта) от воды, улучшается качество очищенной воды. Поставленная задача решается тем, что в заявляемом центробежном аппарате, включающем корпус, выполненный в виде примыкающих к тору двух псевдосфер со О 11196 спиральными патрубками для разгрузки грубого слива, тангенциальные питающие патрубки, средство для разгрузки легкой составляющей, согласно изобретению, средство для разгрузки легкой составляющей 5 выполнено в виде осевой трубы со спиральными разгрузочными щелями и снабжено на концах разгрузочными насадками. Сущность изобретения поясняется чертежом, где представлен заявляемый цент- 10 робежный аппарат, общий вид (продольное сечение). Аппарат состоит из разъемного тора 1 с тангенциально подведенными питающими патрубками 2 и псевдосферами 3, сопря- 15 женными с тором. К псевдосферам 3 примыкают разгрузочные съемные устройства 4 в виде цилиндров со спиральными патрубками 5 и б, установленными по ходу вращения пульпы. Вдоль продольной оси аппарата ус- 20 тановлена труба 7 со спиральными разгрузочными щелями 8 и сменными разгрузочными насадками 9 на концах. Принцип действия. Пульпа (вода + нефтепродукт) под давлением подается через 25 питающие патрубки 2 и без резкого расширения потока поступает в рабочее пространство из двух псевдосфер 3, приобретая вращательное движение. Под действием центробежных сил поток внутри рабочего пространства псевдосфер 3 переформируется таким образом, что вода как более тяжелая составляющая, перемещается к внутренней стенке псевдосфер 3 и разгружается по ходу вращения потока через патрубки 5 и 6, а нефтепродукты - легкая составляющая - вытесняются из потока и концентрируются в центре вдоль осевой трубы 7, откуда через разгрузочные спиральные щели 8 и сливные насадки 9 удаляются из аппарата. Количество удаляемых нефтепродуктов из аппарата регулируется сливными насадками 9 и зависит от содержания их в исходном питании: при увеличении содержания нефтепродуктов в исходном питании диаметр сменных насадок 9 увеличивают, при снижении - уменьшают. Оптимальный диаметр сменных насадок подбирается экспериментально. Применение заявляемого изобретения за счет использования центробежного поля позволит уменьшить производственные площади, занимаемые отстойниками гравитационного типа, ускорить и увеличить производительность по очистке загрязненных вод промышленных предприятий. 11196 Упорядник Замовлення 4052 Техред М.Моргентал Коректор Л.Філь Тираж Підписне Державне патентне відомство УкраТни, 254655* ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонернетовариство "Патент", м. Ужгород, вул.Гагаріна, 101
