Пристрій електрозв’язку р1

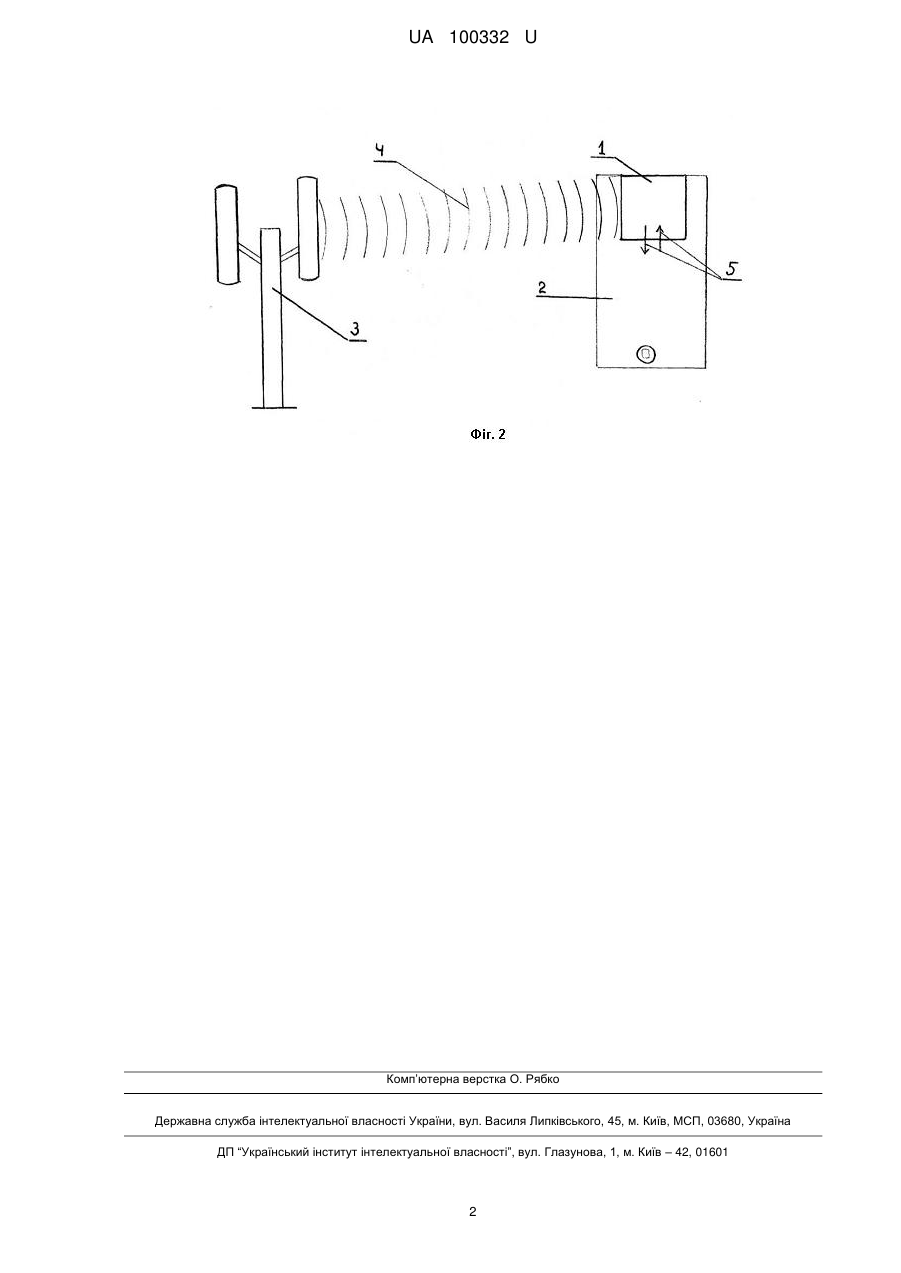

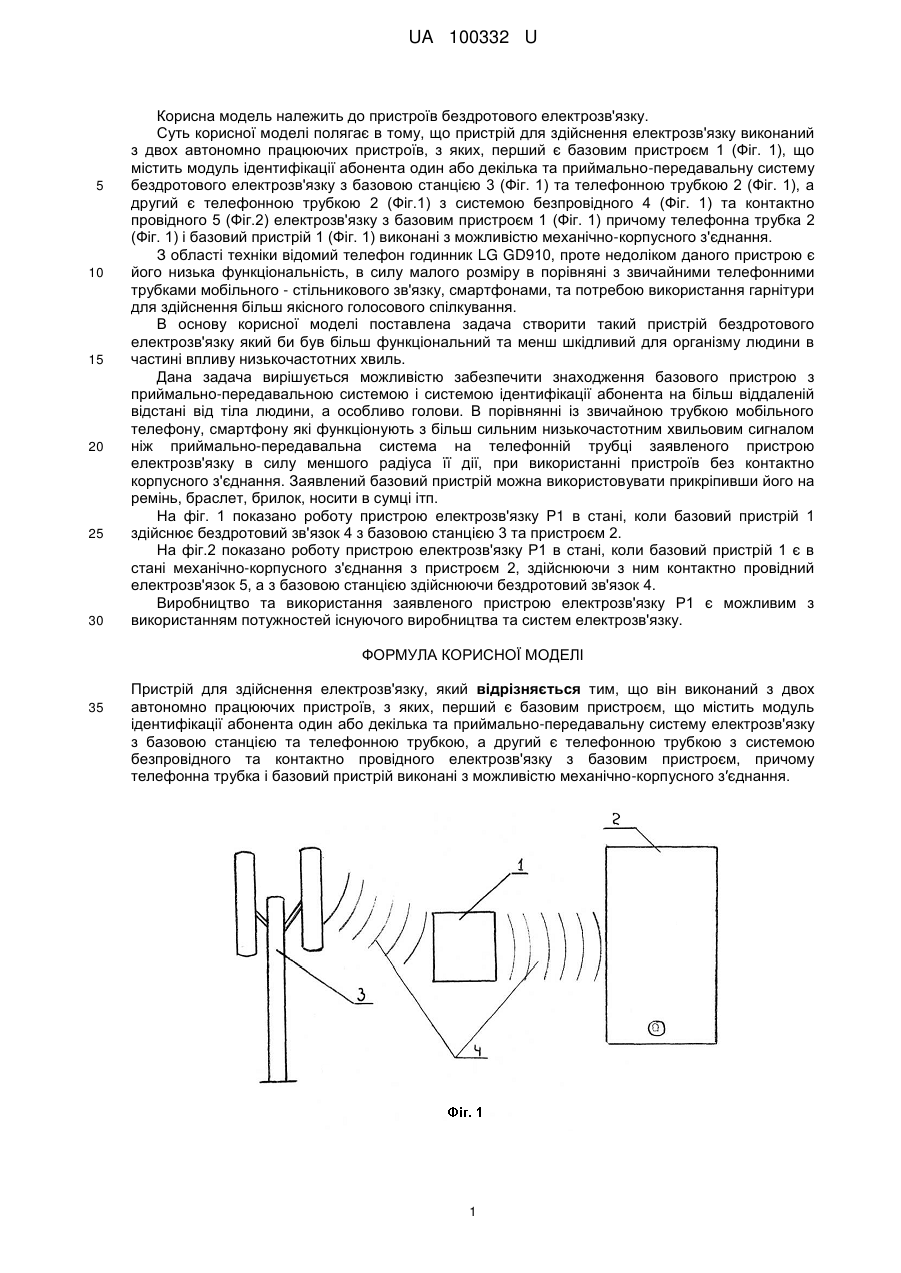

Реферат: UA 100332 U UA 100332 U 5 10 15 20 25 30 Корисна модель належить до пристроїв бездротового електрозв'язку. Суть корисної моделі полягає в тому, що пристрій для здійснення електрозв'язку виконаний з двох автономно працюючих пристроїв, з яких, перший є базовим пристроєм 1 (Фіг. 1), що містить модуль ідентифікації абонента один або декілька та приймально-передавальну систему бездротового електрозв'язку з базовою станцією 3 (Фіг. 1) та телефонною трубкою 2 (Фіг. 1), а другий є телефонною трубкою 2 (Фіг.1) з системою безпровідного 4 (Фіг. 1) та контактно провідного 5 (Фіг.2) електрозв'язку з базовим пристроєм 1 (Фіг. 1) причому телефонна трубка 2 (Фіг. 1) і базовий пристрій 1 (Фіг. 1) виконані з можливістю механічно-корпусного з'єднання. З області техніки відомий телефон годинник LG GD910, проте недоліком даного пристрою є його низька функціональність, в силу малого розміру в порівняні з звичайними телефонними трубками мобільного - стільникового зв'язку, смартфонами, та потребою використання гарнітури для здійснення більш якісного голосового спілкування. В основу корисної моделі поставлена задача створити такий пристрій бездротового електрозв'язку який би був більш функціональний та менш шкідливий для організму людини в частині впливу низькочастотних хвиль. Дана задача вирішується можливістю забезпечити знаходження базового пристрою з приймально-передавальною системою і системою ідентифікації абонента на більш віддаленій відстані від тіла людини, а особливо голови. В порівнянні із звичайною трубкою мобільного телефону, смартфону які функціонують з більш сильним низькочастотним хвильовим сигналом ніж приймально-передавальна система на телефонній трубці заявленого пристрою електрозв'язку в силу меншого радіуса її дії, при використанні пристроїв без контактно корпусного з'єднання. Заявлений базовий пристрій можна використовувати прикріпивши його на ремінь, браслет, брилок, носити в сумці ітп. На фіг. 1 показано роботу пристрою електрозв'язку P1 в стані, коли базовий пристрій 1 здійснює бездротовий зв'язок 4 з базовою станцією 3 та пристроєм 2. На фіг.2 показано роботу пристрою електрозв'язку Р1 в стані, коли базовий пристрій 1 є в стані механічно-корпусного з'єднання з пристроєм 2, здійснюючи з ним контактно провідний електрозв'язок 5, а з базовою станцією здійснюючи бездротовий зв'язок 4. Виробництво та використання заявленого пристрою електрозв'язку Р1 є можливим з використанням потужностей існуючого виробництва та систем електрозв'язку. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Пристрій для здійснення електрозв'язку, який відрізняється тим, що він виконаний з двох автономно працюючих пристроїв, з яких, перший є базовим пристроєм, що містить модуль ідентифікації абонента один або декілька та приймально-передавальну систему електрозв'язку з базовою станцією та телефонною трубкою, а другий є телефонною трубкою з системою безпровідного та контактно провідного електрозв'язку з базовим пристроєм, причому телефонна трубка і базовий пристрій виконані з можливістю механічно-корпусного з′єднання. 1 UA 100332 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
