Засіб індивідуального захисту органів дихання людини швидкого прилаштування

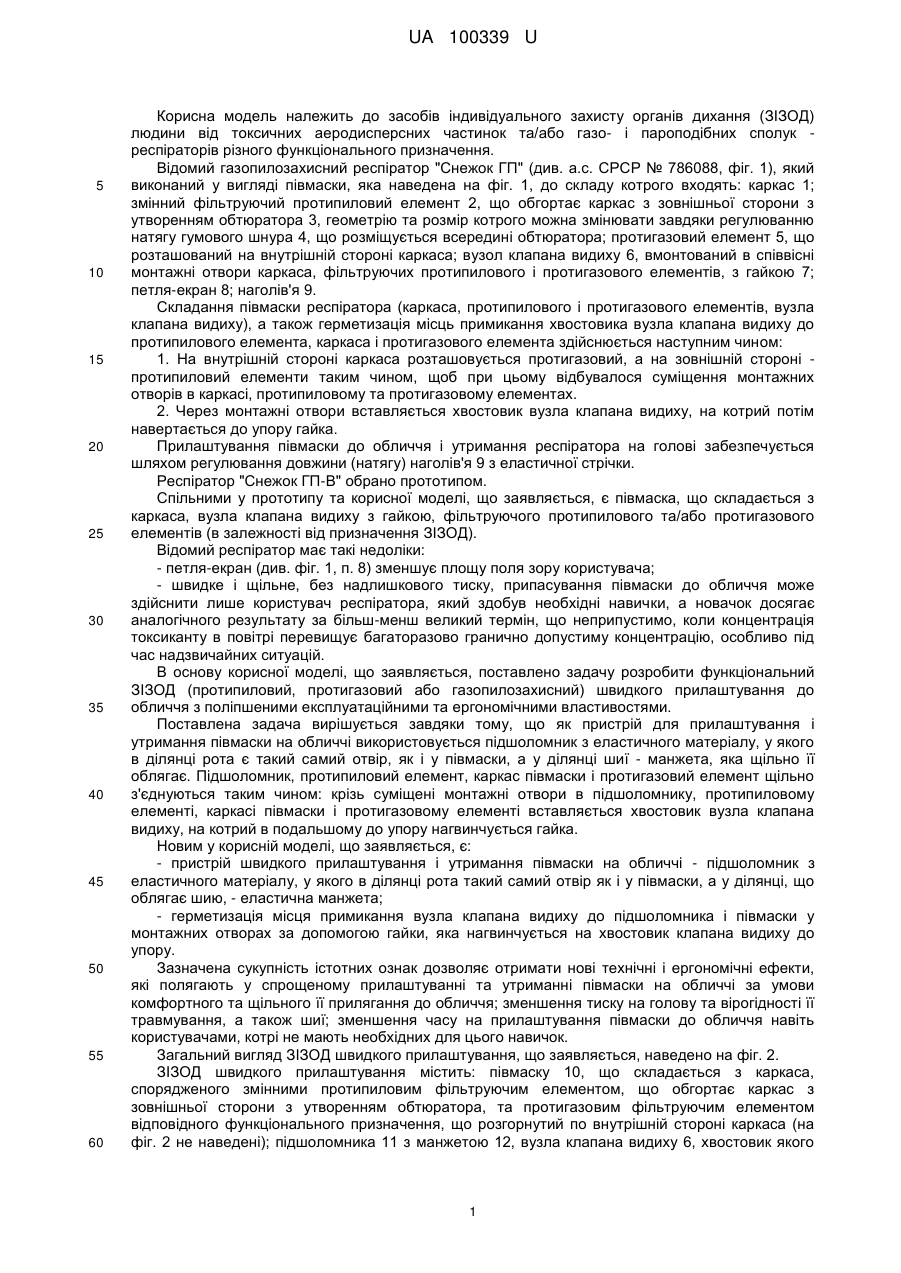

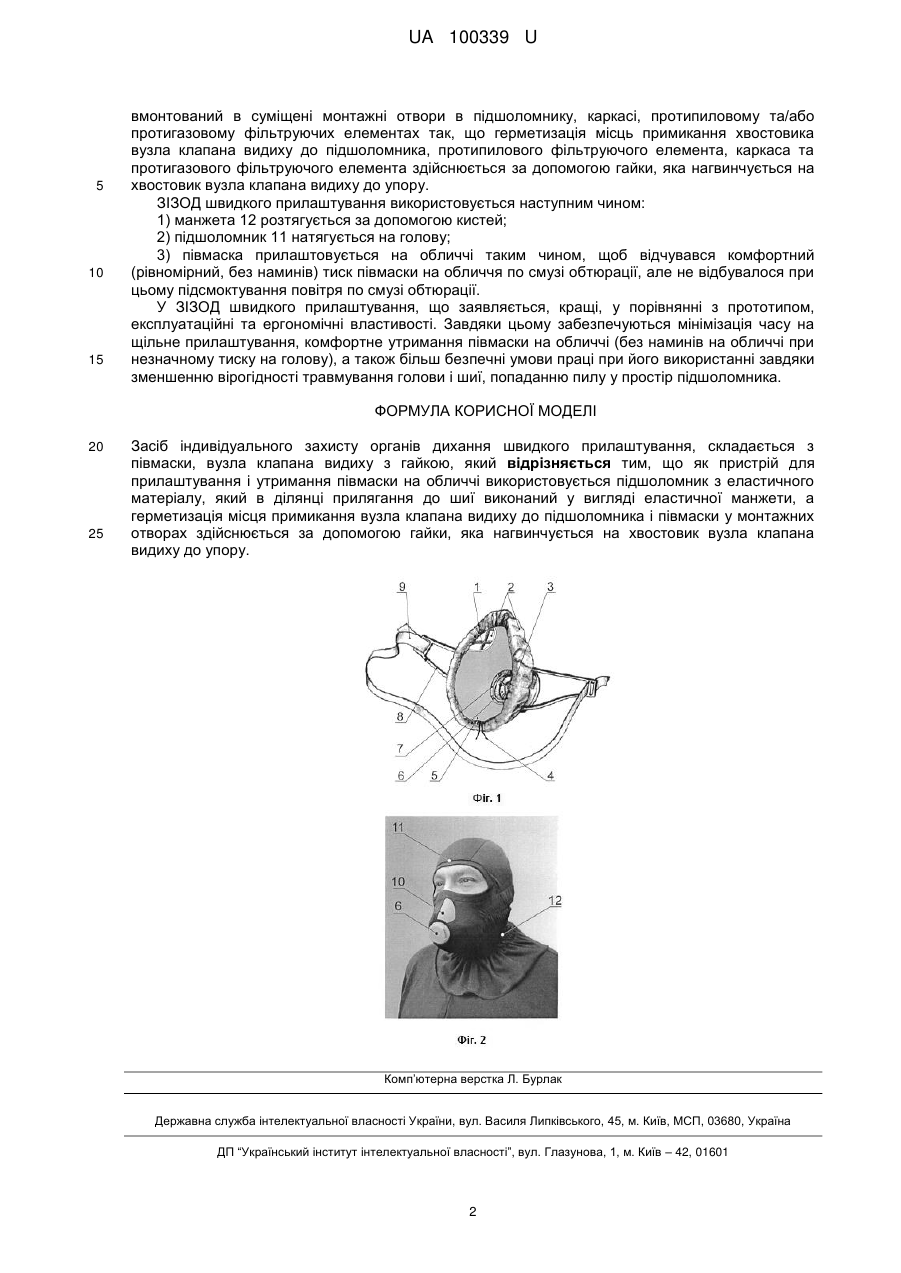

Реферат: Засіб індивідуального захисту органів дихання (ЗІЗОД) швидкого прилаштування, складається з півмаски, вузла клапана видиху з гайкою. Як пристрій для прилаштування і утримання півмаски на обличчі використовується підшоломник з еластичного матеріалу, який в ділянці прилягання до шиї виконаний у вигляді еластичної манжети, а герметизація місця примикання вузла клапана видиху до підшоломника і півмаски у монтажних отворах здійснюється за допомогою гайки, яка нагвинчується на хвостовик вузла клапана видиху до упору. UA 100339 U (12) UA 100339 U UA 100339 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до засобів індивідуального захисту органів дихання (ЗІЗОД) людини від токсичних аеродисперсних частинок та/або газо- і пароподібних сполук респіраторів різного функціонального призначення. Відомий газопилозахисний респіратор "Снежок ГП" (див. а.с. СРСР № 786088, фіг. 1), який виконаний у вигляді півмаски, яка наведена на фіг. 1, до складу котрого входять: каркас 1; змінний фільтруючий протипиловий елемент 2, що обгортає каркас з зовнішньої сторони з утворенням обтюратора 3, геометрію та розмір котрого можна змінювати завдяки регулюванню натягу гумового шнура 4, що розміщується всередині обтюратора; протигазовий елемент 5, що розташований на внутрішній стороні каркаса; вузол клапана видиху 6, вмонтований в співвісні монтажні отвори каркаса, фільтруючих протипилового і протигазового елементів, з гайкою 7; петля-екран 8; наголів'я 9. Складання півмаски респіратора (каркаса, протипилового і протигазового елементів, вузла клапана видиху), а також герметизація місць примикання хвостовика вузла клапана видиху до протипилового елемента, каркаса і протигазового елемента здійснюється наступним чином: 1. На внутрішній стороні каркаса розташовується протигазовий, а на зовнішній стороні протипиловий елементи таким чином, щоб при цьому відбувалося суміщення монтажних отворів в каркасі, протипиловому та протигазовому елементах. 2. Через монтажні отвори вставляється хвостовик вузла клапана видиху, на котрий потім навертається до упору гайка. Прилаштування півмаски до обличчя і утримання респіратора на голові забезпечується шляхом регулювання довжини (натягу) наголів'я 9 з еластичної стрічки. Респіратор "Снежок ГП-В" обрано прототипом. Спільними у прототипу та корисної моделі, що заявляється, є півмаска, що складається з каркаса, вузла клапана видиху з гайкою, фільтруючого протипилового та/або протигазового елементів (в залежності від призначення ЗІЗОД). Відомий респіратор має такі недоліки: - петля-екран (див. фіг. 1, п. 8) зменшує площу поля зору користувача; - швидке і щільне, без надлишкового тиску, припасування півмаски до обличчя може здійснити лише користувач респіратора, який здобув необхідні навички, а новачок досягає аналогічного результату за більш-менш великий термін, що неприпустимо, коли концентрація токсиканту в повітрі перевищує багаторазово гранично допустиму концентрацію, особливо під час надзвичайних ситуацій. В основу корисної моделі, що заявляється, поставлено задачу розробити функціональний ЗІЗОД (протипиловий, протигазовий або газопилозахисний) швидкого прилаштування до обличчя з поліпшеними експлуатаційними та ергономічними властивостями. Поставлена задача вирішується завдяки тому, що як пристрій для прилаштування і утримання півмаски на обличчі використовується підшоломник з еластичного матеріалу, у якого в ділянці рота є такий самий отвір, як і у півмаски, а у ділянці шиї - манжета, яка щільно її облягає. Підшоломник, протипиловий елемент, каркас півмаски і протигазовий елемент щільно з'єднуються таким чином: крізь суміщені монтажні отвори в підшоломнику, протипиловому елементі, каркасі півмаски і протигазовому елементі вставляється хвостовик вузла клапана видиху, на котрий в подальшому до упору нагвинчується гайка. Новим у корисній моделі, що заявляється, є: - пристрій швидкого прилаштування і утримання півмаски на обличчі - підшоломник з еластичного матеріалу, у якого в ділянці рота такий самий отвір як і у півмаски, а у ділянці, що облягає шию, - еластична манжета; - герметизація місця примикання вузла клапана видиху до підшоломника і півмаски у монтажних отворах за допомогою гайки, яка нагвинчується на хвостовик клапана видиху до упору. Зазначена сукупність істотних ознак дозволяє отримати нові технічні і ергономічні ефекти, які полягають у спрощеному прилаштуванні та утриманні півмаски на обличчі за умови комфортного та щільного її прилягання до обличчя; зменшення тиску на голову та вірогідності її травмування, а також шиї; зменшення часу на прилаштування півмаски до обличчя навіть користувачами, котрі не мають необхідних для цього навичок. Загальний вигляд ЗІЗОД швидкого прилаштування, що заявляється, наведено на фіг. 2. ЗІЗОД швидкого прилаштування містить: півмаску 10, що складається з каркаса, спорядженого змінними протипиловим фільтруючим елементом, що обгортає каркас з зовнішньої сторони з утворенням обтюратора, та протигазовим фільтруючим елементом відповідного функціонального призначення, що розгорнутий по внутрішній стороні каркаса (на фіг. 2 не наведені); підшоломника 11 з манжетою 12, вузла клапана видиху 6, хвостовик якого 1 UA 100339 U 5 10 15 вмонтований в суміщені монтажні отвори в підшоломнику, каркасі, протипиловому та/або протигазовому фільтруючих елементах так, що герметизація місць примикання хвостовика вузла клапана видиху до підшоломника, протипилового фільтруючого елемента, каркаса та протигазового фільтруючого елемента здійснюється за допомогою гайки, яка нагвинчується на хвостовик вузла клапана видиху до упору. ЗІЗОД швидкого прилаштування використовується наступним чином: 1) манжета 12 розтягується за допомогою кистей; 2) підшоломник 11 натягується на голову; 3) півмаска прилаштовується на обличчі таким чином, щоб відчувався комфортний (рівномірний, без наминів) тиск півмаски на обличчя по смузі обтюрації, але не відбувалося при цьому підсмоктування повітря по смузі обтюрації. У ЗІЗОД швидкого прилаштування, що заявляється, кращі, у порівнянні з прототипом, експлуатаційні та ергономічні властивості. Завдяки цьому забезпечуються мінімізація часу на щільне прилаштування, комфортне утримання півмаски на обличчі (без наминів на обличчі при незначному тиску на голову), а також більш безпечні умови праці при його використанні завдяки зменшенню вірогідності травмування голови і шиї, попаданню пилу у простір підшоломника. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Засіб індивідуального захисту органів дихання швидкого прилаштування, складається з півмаски, вузла клапана видиху з гайкою, який відрізняється тим, що як пристрій для прилаштування і утримання півмаски на обличчі використовується підшоломник з еластичного матеріалу, який в ділянці прилягання до шиї виконаний у вигляді еластичної манжети, а герметизація місця примикання вузла клапана видиху до підшоломника і півмаски у монтажних отворах здійснюється за допомогою гайки, яка нагвинчується на хвостовик вузла клапана видиху до упору. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
