Електрохімічний реактор для очищення стічних вод

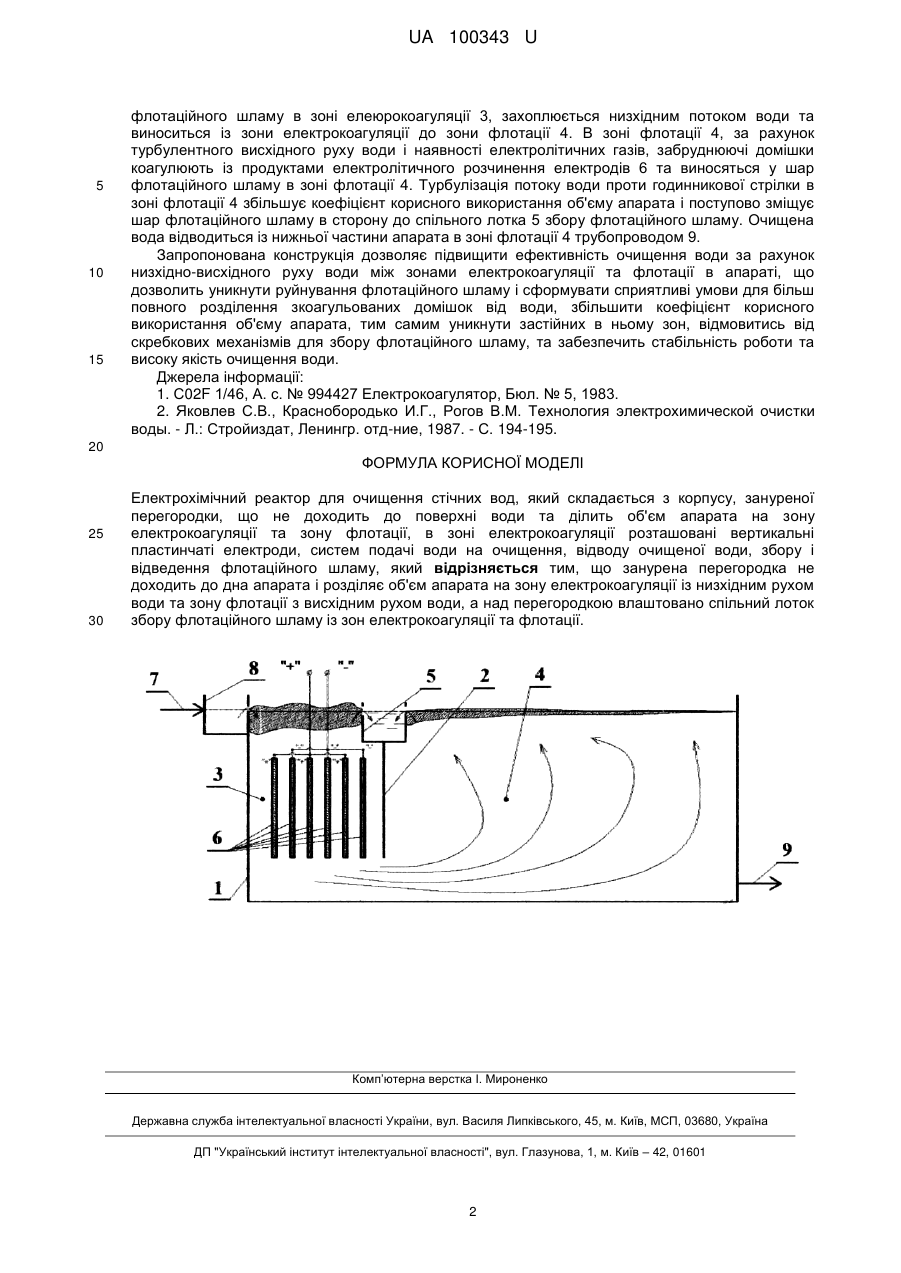

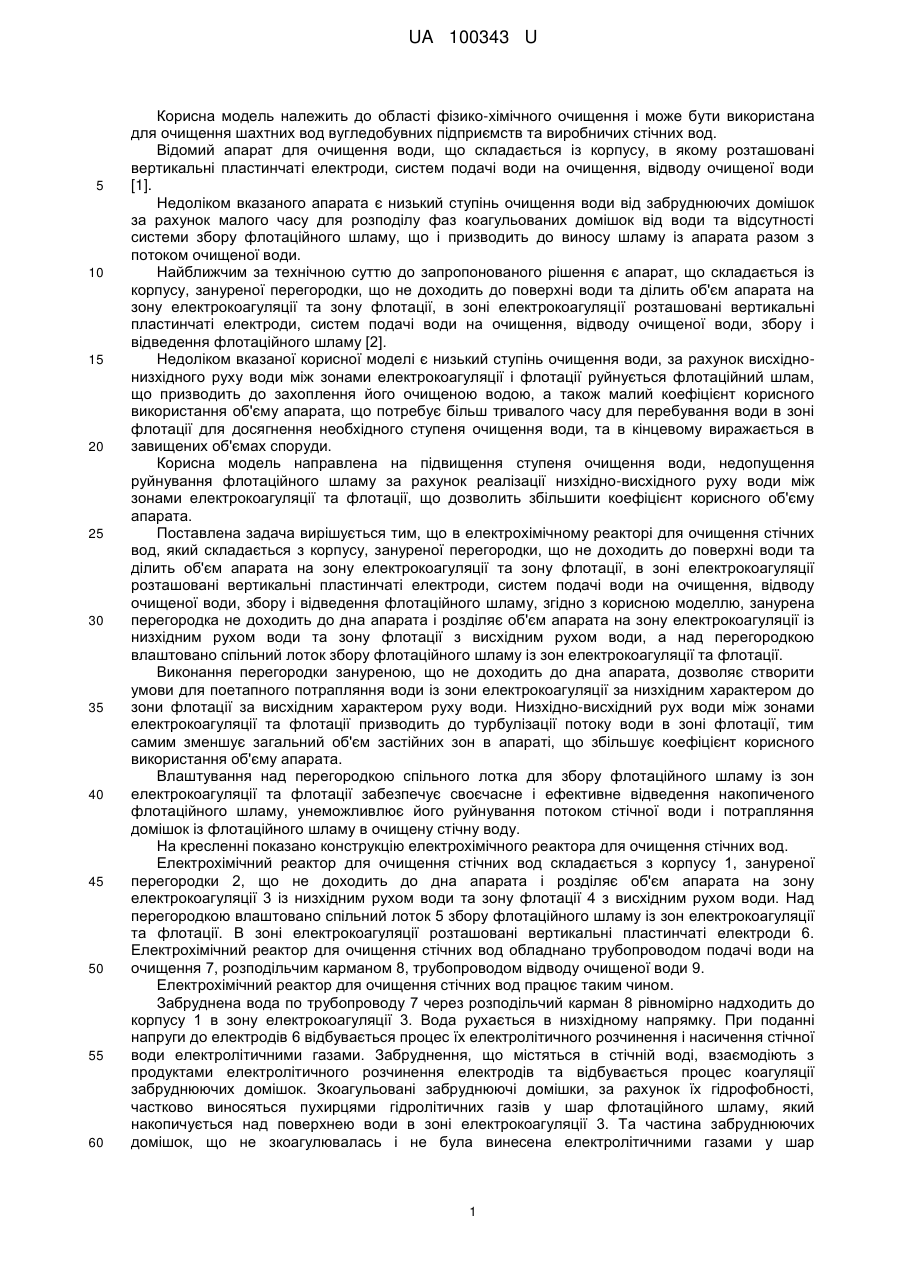

Реферат: Електрохімічний реактор для очищення стічних вод складається з корпусу, зануреної перегородки, що не доходить до поверхні води та ділить об'єм апарата на зону електрокоагуляції та зону флотації, в зоні електрокоагуляції розташовані вертикальні пластинчаті електроди, систем подачі води на очищення, відводу очищеної води, збору і відведення флотаційного шламу. При цьому занурена перегородка не доходить до дна апарата і розділяє об'єм апарата на зону електрокоагуляції із низхідним рухом води та зону флотації з висхідним рухом води, а над перегородкою влаштовано спільний лоток збору флотаційного шламу із зон електрокоагуляції та флотації. UA 100343 U (54) ЕЛЕКТРОХІМІЧНИЙ РЕАКТОР ДЛЯ ОЧИЩЕННЯ СТІЧНИХ ВОД UA 100343 U UA 100343 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області фізико-хімічного очищення і може бути використана для очищення шахтних вод вугледобувних підприємств та виробничих стічних вод. Відомий апарат для очищення води, що складається із корпусу, в якому розташовані вертикальні пластинчаті електроди, систем подачі води на очищення, відводу очищеної води [1]. Недоліком вказаного апарата є низький ступінь очищення води від забруднюючих домішок за рахунок малого часу для розподілу фаз коагульованих домішок від води та відсутності системи збору флотаційного шламу, що і призводить до виносу шламу із апарата разом з потоком очищеної води. Найближчим за технічною суттю до запропонованого рішення є апарат, що складається із корпусу, зануреної перегородки, що не доходить до поверхні води та ділить об'єм апарата на зону електрокоагуляції та зону флотації, в зоні електрокоагуляції розташовані вертикальні пластинчаті електроди, систем подачі води на очищення, відводу очищеної води, збору і відведення флотаційного шламу [2]. Недоліком вказаної корисної моделі є низький ступінь очищення води, за рахунок висхіднонизхідного руху води між зонами електрокоагуляції і флотації руйнується флотаційний шлам, що призводить до захоплення його очищеною водою, а також малий коефіцієнт корисного використання об'єму апарата, що потребує більш тривалого часу для перебування води в зоні флотації для досягнення необхідного ступеня очищення води, та в кінцевому виражається в завищених об'ємах споруди. Корисна модель направлена на підвищення ступеня очищення води, недопущення руйнування флотаційного шламу за рахунок реалізації низхідно-висхідного руху води між зонами електрокоагуляції та флотації, що дозволить збільшити коефіцієнт корисного об'єму апарата. Поставлена задача вирішується тим, що в електрохімічному реакторі для очищення стічних вод, який складається з корпусу, зануреної перегородки, що не доходить до поверхні води та ділить об'єм апарата на зону електрокоагуляції та зону флотації, в зоні електрокоагуляції розташовані вертикальні пластинчаті електроди, систем подачі води на очищення, відводу очищеної води, збору і відведення флотаційного шламу, згідно з корисною моделлю, занурена перегородка не доходить до дна апарата і розділяє об'єм апарата на зону електрокоагуляції із низхідним рухом води та зону флотації з висхідним рухом води, а над перегородкою влаштовано спільний лоток збору флотаційного шламу із зон електрокоагуляції та флотації. Виконання перегородки зануреною, що не доходить до дна апарата, дозволяє створити умови для поетапного потрапляння води із зони електрокоагуляції за низхідним характером до зони флотації за висхідним характером руху води. Низхідно-висхідний рух води між зонами електрокоагуляції та флотації призводить до турбулізації потоку води в зоні флотації, тим самим зменшує загальний об'єм застійних зон в апараті, що збільшує коефіцієнт корисного використання об'єму апарата. Влаштування над перегородкою спільного лотка для збору флотаційного шламу із зон електрокоагуляції та флотації забезпечує своєчасне і ефективне відведення накопиченого флотаційного шламу, унеможливлює його руйнування потоком стічної води і потрапляння домішок із флотаційного шламу в очищену стічну воду. На кресленні показано конструкцію електрохімічного реактора для очищення стічних вод. Електрохімічний реактор для очищення стічних вод складається з корпусу 1, зануреної перегородки 2, що не доходить до дна апарата і розділяє об'єм апарата на зону електрокоагуляції 3 із низхідним рухом води та зону флотації 4 з висхідним рухом води. Над перегородкою влаштовано спільний лоток 5 збору флотаційного шламу із зон електрокоагуляції та флотації. В зоні електрокоагуляції розташовані вертикальні пластинчаті електроди 6. Електрохімічний реактор для очищення стічних вод обладнано трубопроводом подачі води на очищення 7, розподільчим карманом 8, трубопроводом відводу очищеної води 9. Електрохімічний реактор для очищення стічних вод працює таким чином. Забруднена вода по трубопроводу 7 через розподільчий карман 8 рівномірно надходить до корпусу 1 в зону електрокоагуляції 3. Вода рухається в низхідному напрямку. При поданні напруги до електродів 6 відбувається процес їх електролітичного розчинення і насичення стічної води електролітичними газами. Забруднення, що містяться в стічній воді, взаємодіють з продуктами електролітичного розчинення електродів та відбувається процес коагуляції забруднюючих домішок. Зкоагульовані забруднюючі домішки, за рахунок їх гідрофобності, частково виносяться пухирцями гідролітичних газів у шар флотаційного шламу, який накопичується над поверхнею води в зоні електрокоагуляції 3. Та частина забруднюючих домішок, що не зкоагулювалась і не була винесена електролітичними газами у шар 1 UA 100343 U 5 10 15 флотаційного шламу в зоні елеюрокоагуляції 3, захоплюється низхідним потоком води та виноситься із зони електрокоагуляції до зони флотації 4. В зоні флотації 4, за рахунок турбулентного висхідного руху води і наявності електролітичних газів, забруднюючі домішки коагулюють із продуктами електролітичного розчинення електродів 6 та виносяться у шар флотаційного шламу в зоні флотації 4. Турбулізація потоку води проти годинникової стрілки в зоні флотації 4 збільшує коефіцієнт корисного використання об'єму апарата і поступово зміщує шар флотаційного шламу в сторону до спільного лотка 5 збору флотаційного шламу. Очищена вода відводиться із нижньої частини апарата в зоні флотації 4 трубопроводом 9. Запропонована конструкція дозволяє підвищити ефективність очищення води за рахунок низхідно-висхідного руху води між зонами електрокоагуляції та флотації в апараті, що дозволить уникнути руйнування флотаційного шламу і сформувати сприятливі умови для більш повного розділення зкоагульованих домішок від води, збільшити коефіцієнт корисного використання об'єму апарата, тим самим уникнути застійних в ньому зон, відмовитись від скребкових механізмів для збору флотаційного шламу, та забезпечить стабільність роботи та високу якість очищення води. Джерела інформації: 1. С02F 1/46, А. с. № 994427 Електрокоагулятор, Бюл. № 5, 1983. 2. Яковлев С.В., Краснобородько И.Г., Рогов В.М. Технология электрохимической очистки воды. - Л.: Стройиздат, Ленингр. отд-ние, 1987. - С. 194-195. 20 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 Електрохімічний реактор для очищення стічних вод, який складається з корпусу, зануреної перегородки, що не доходить до поверхні води та ділить об'єм апарата на зону електрокоагуляції та зону флотації, в зоні електрокоагуляції розташовані вертикальні пластинчаті електроди, систем подачі води на очищення, відводу очищеної води, збору і відведення флотаційного шламу, який відрізняється тим, що занурена перегородка не доходить до дна апарата і розділяє об'єм апарата на зону електрокоагуляції із низхідним рухом води та зону флотації з висхідним рухом води, а над перегородкою влаштовано спільний лоток збору флотаційного шламу із зон електрокоагуляції та флотації. Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 2
