Пристрій для знищення гризунів

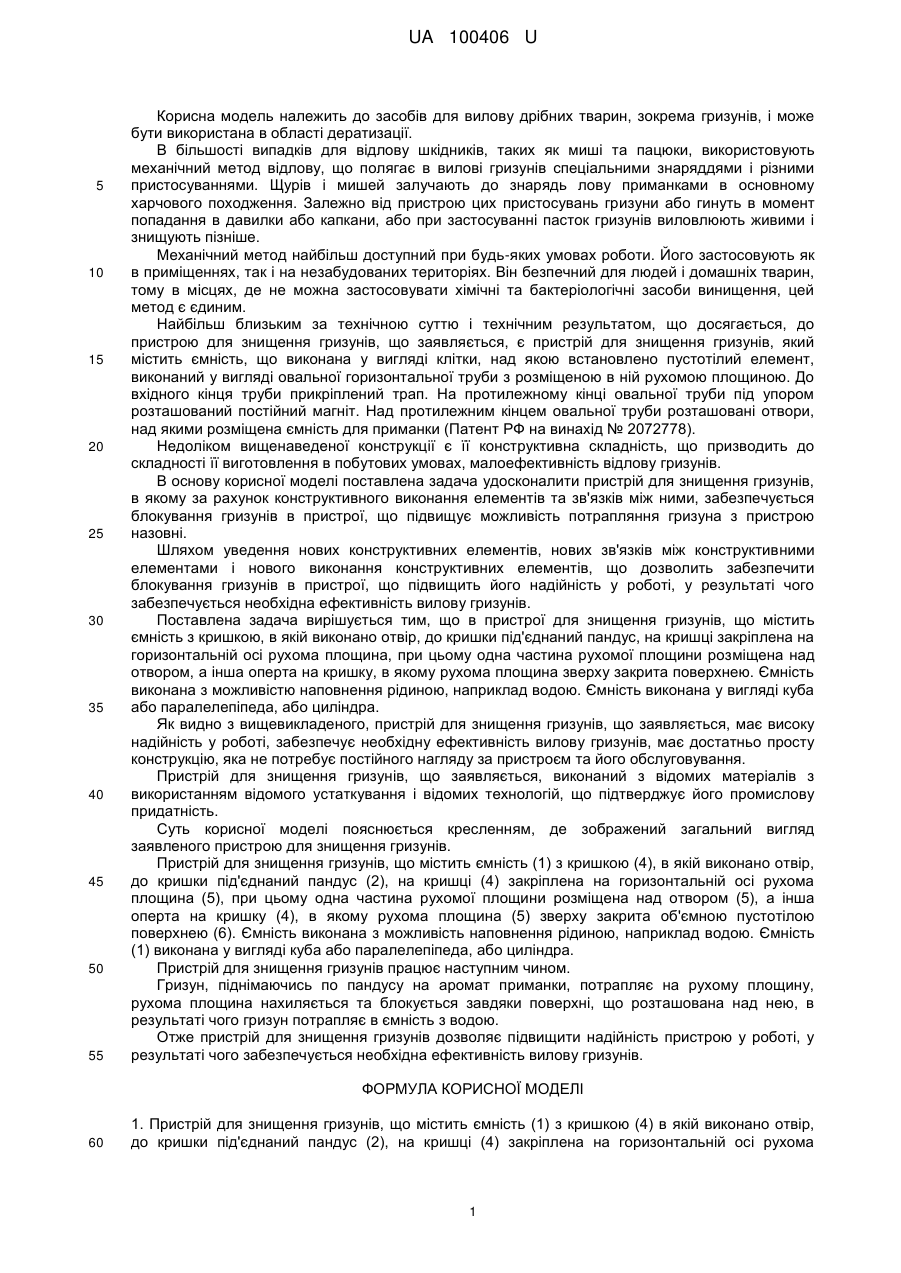

Реферат: UA 100406 U UA 100406 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до засобів для вилову дрібних тварин, зокрема гризунів, і може бути використана в області дератизації. В більшості випадків для відлову шкідників, таких як миші та пацюки, використовують механічний метод відлову, що полягає в вилові гризунів спеціальними знаряддями і різними пристосуваннями. Щурів і мишей залучають до знарядь лову приманками в основному харчового походження. Залежно від пристрою цих пристосувань гризуни або гинуть в момент попадання в давилки або капкани, або при застосуванні пасток гризунів виловлюють живими і знищують пізніше. Механічний метод найбільш доступний при будь-яких умовах роботи. Його застосовують як в приміщеннях, так і на незабудованих територіях. Він безпечний для людей і домашніх тварин, тому в місцях, де не можна застосовувати хімічні та бактеріологічні засоби винищення, цей метод є єдиним. Найбільш близьким за технічною суттю і технічним результатом, що досягається, до пристрою для знищення гризунів, що заявляється, є пристрій для знищення гризунів, який містить ємність, що виконана у вигляді клітки, над якою встановлено пустотілий елемент, виконаний у вигляді овальної горизонтальної труби з розміщеною в ній рухомою площиною. До вхідного кінця труби прикріплений трап. На протилежному кінці овальної труби під упором розташований постійний магніт. Над протилежним кінцем овальної труби розташовані отвори, над якими розміщена ємність для приманки (Патент РФ на винахід № 2072778). Недоліком вищенаведеної конструкції є її конструктивна складність, що призводить до складності її виготовлення в побутових умовах, малоефективність відлову гризунів. В основу корисної моделі поставлена задача удосконалити пристрій для знищення гризунів, в якому за рахунок конструктивного виконання елементів та зв'язків між ними, забезпечується блокування гризунів в пристрої, що підвищує можливість потрапляння гризуна з пристрою назовні. Шляхом уведення нових конструктивних елементів, нових зв'язків між конструктивними елементами і нового виконання конструктивних елементів, що дозволить забезпечити блокування гризунів в пристрої, що підвищить його надійність у роботі, у результаті чого забезпечується необхідна ефективність вилову гризунів. Поставлена задача вирішується тим, що в пристрої для знищення гризунів, що містить ємність з кришкою, в якій виконано отвір, до кришки під'єднаний пандус, на кришці закріплена на горизонтальній осі рухома площина, при цьому одна частина рухомої площини розміщена над отвором, а інша оперта на кришку, в якому рухома площина зверху закрита поверхнею. Ємність виконана з можливістю наповнення рідиною, наприклад водою. Ємність виконана у вигляді куба або паралелепіпеда, або циліндра. Як видно з вищевикладеного, пристрій для знищення гризунів, що заявляється, має високу надійність у роботі, забезпечує необхідну ефективність вилову гризунів, має достатньо просту конструкцію, яка не потребує постійного нагляду за пристроєм та його обслуговування. Пристрій для знищення гризунів, що заявляється, виконаний з відомих матеріалів з використанням відомого устаткування і відомих технологій, що підтверджує його промислову придатність. Суть корисної моделі пояснюється кресленням, де зображений загальний вигляд заявленого пристрою для знищення гризунів. Пристрій для знищення гризунів, що містить ємність (1) з кришкою (4), в якій виконано отвір, до кришки під'єднаний пандус (2), на кришці (4) закріплена на горизонтальній осі рухома площина (5), при цьому одна частина рухомої площини розміщена над отвором (5), а інша оперта на кришку (4), в якому рухома площина (5) зверху закрита об'ємною пустотілою поверхнею (6). Ємність виконана з можливість наповнення рідиною, наприклад водою. Ємність (1) виконана у вигляді куба або паралелепіпеда, або циліндра. Пристрій для знищення гризунів працює наступним чином. Гризун, піднімаючись по пандусу на аромат приманки, потрапляє на рухому площину, рухома площина нахиляється та блокується завдяки поверхні, що розташована над нею, в результаті чого гризун потрапляє в ємність з водою. Отже пристрій для знищення гризунів дозволяє підвищити надійність пристрою у роботі, у результаті чого забезпечується необхідна ефективність вилову гризунів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 1. Пристрій для знищення гризунів, що містить ємність (1) з кришкою (4) в якій виконано отвір, до кришки під'єднаний пандус (2), на кришці (4) закріплена на горизонтальній осі рухома 1 UA 100406 U5 площина (5), при цьому одна частина рухомої площини розміщена над отвором (5), а інша оперта на кришку (4), який відрізняється тим, рухома площина (5) зверху закрита об'ємною пустотілою поверхнею (6). 2. Пристрій для знищення гризунів, за п. 1, який відрізняється тим, що ємність виконана з можливістю наповнення рідиною, наприклад водою. 3. Пристрій для знищення гризунів, за п. 1, який відрізняється тим, що ємність (1) виконана у вигляді куба або паралелепіпеда, або циліндра. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
