Волоконно-оптичний атенюатор

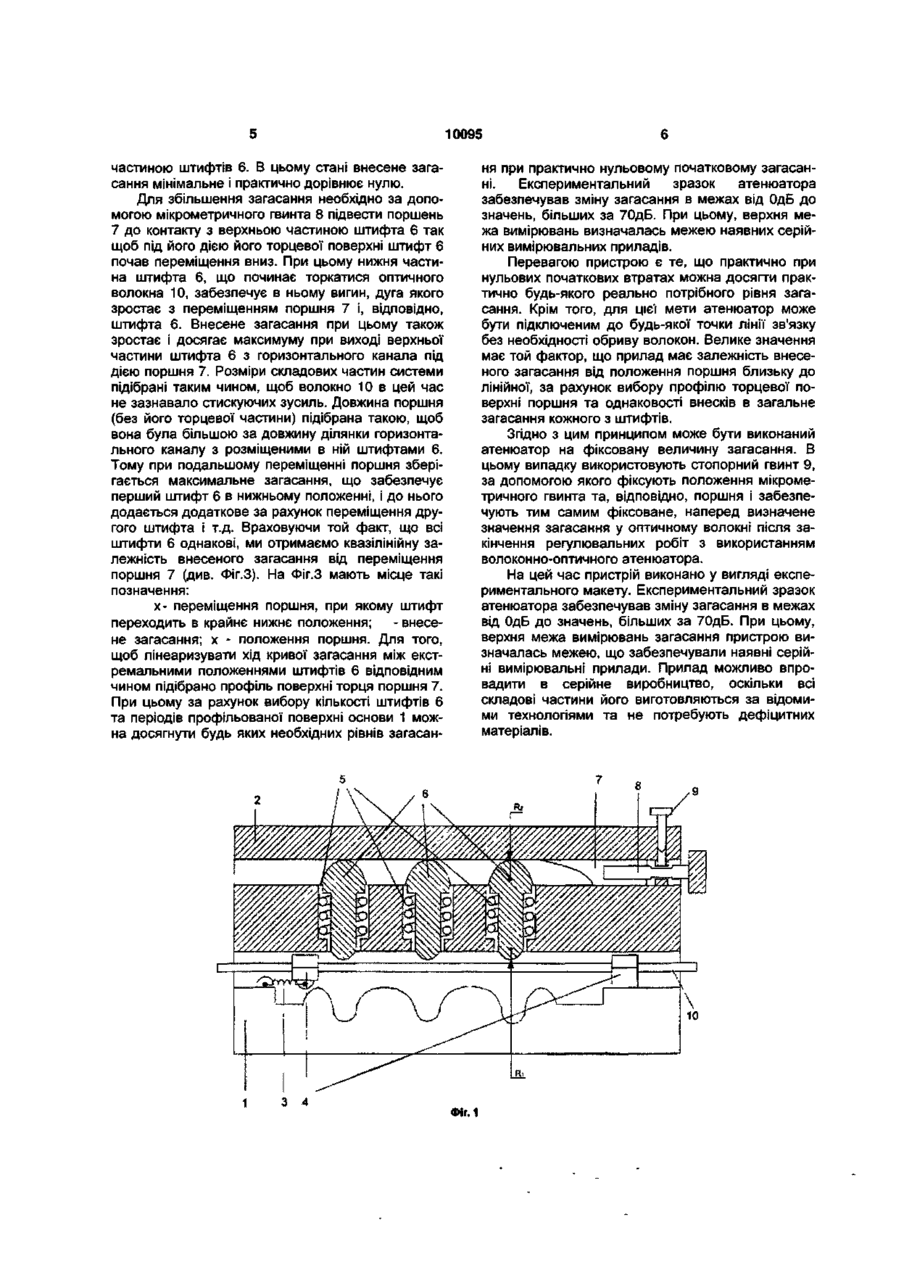

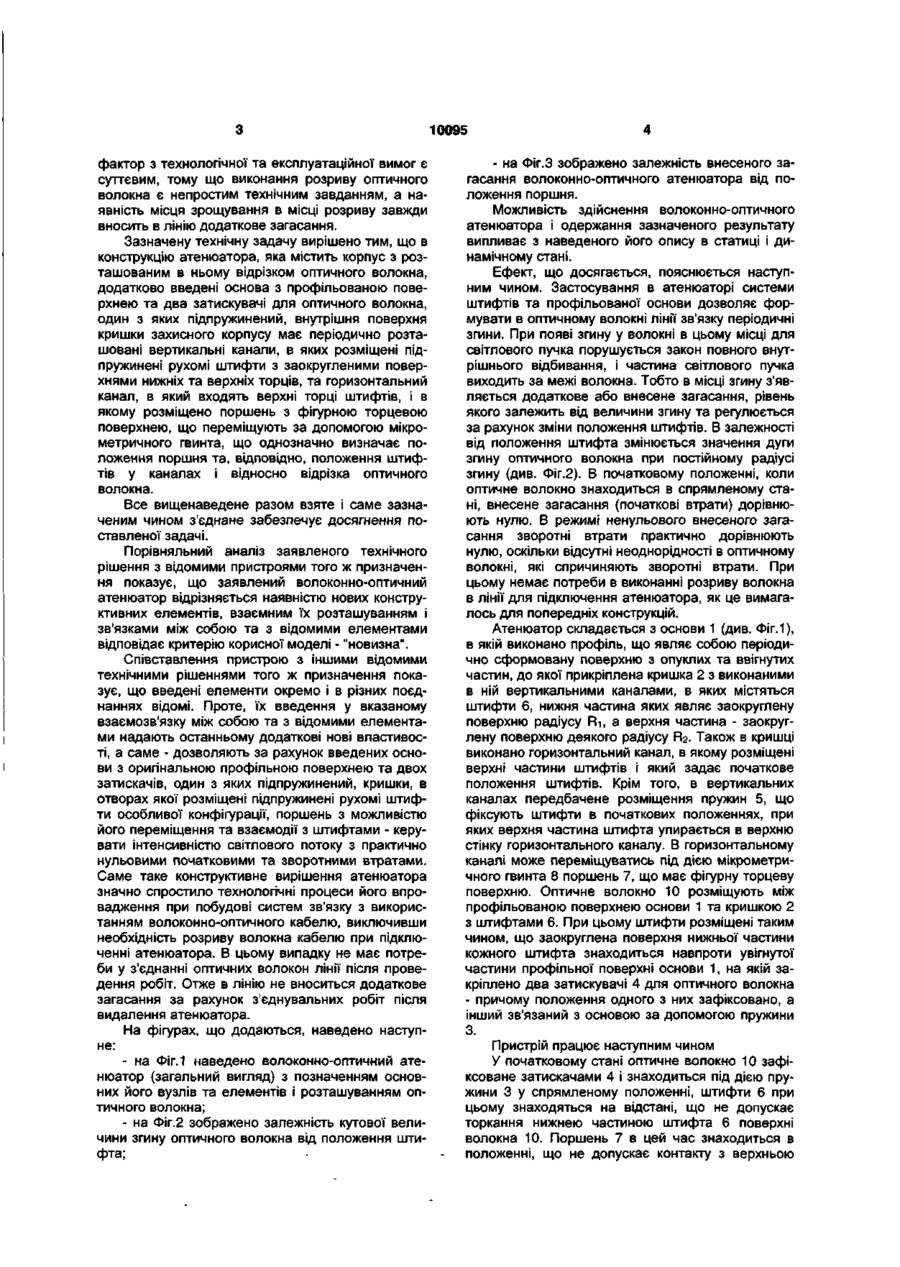

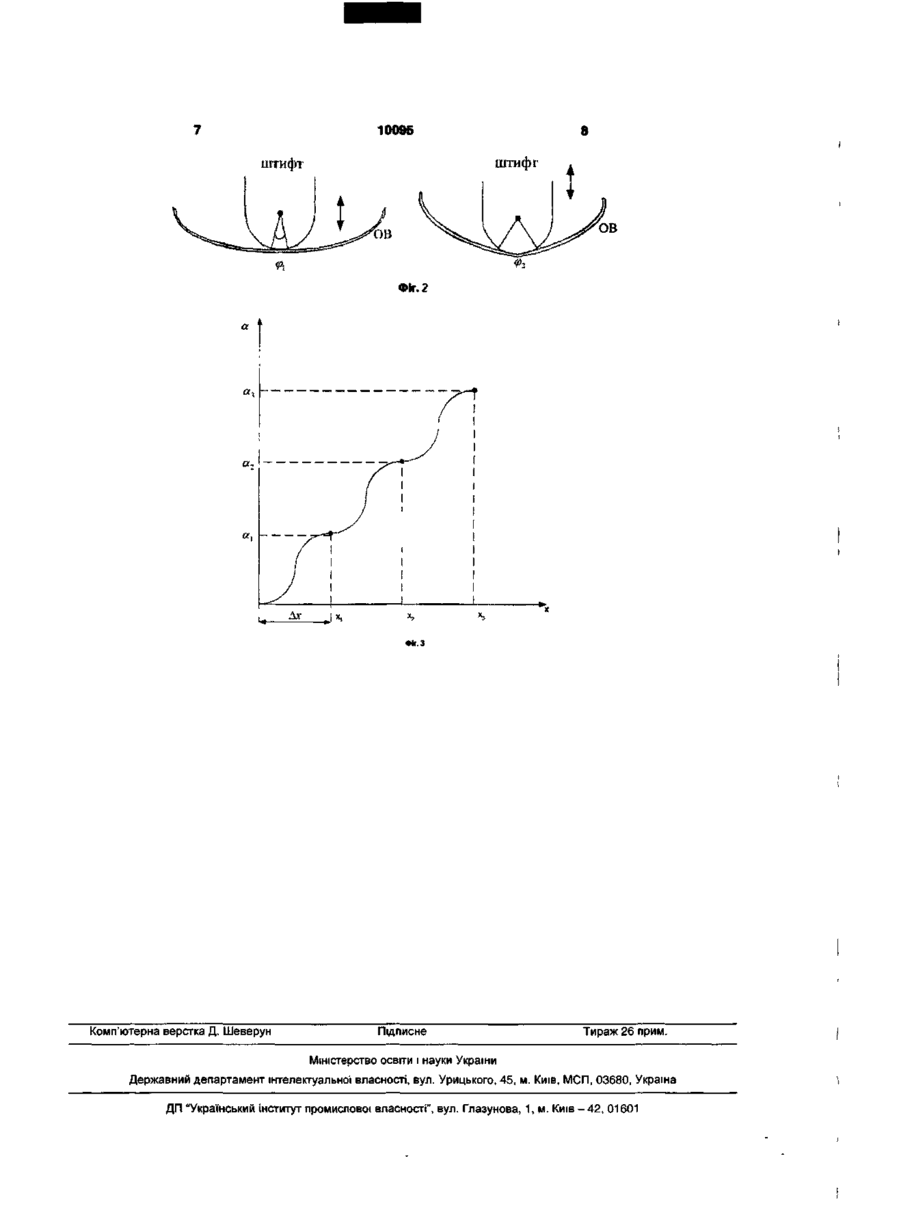

1. Волоконно-оптичний атенюатор, що складається з захисного корпусу, всередині якого розташовано відрізок оптичного волокна, який відрізняється т и м , що у захисному корпусі розміщено основу, верхня частина якої має профільовану поверхню та д в а затискувачі відрізка оптичного волокна, один з затискувачів підпружинений, внутрішня поверхня кришки захисного корпусу має періодично розташовані вертикальні канали, в яких розміщені підпружинені рухомі штифти з заокругленими поверхнями нижніх та верхніх торців, та горизонтальний канал, в який входять верхні торці штифтів, і в якому розміщено поршень з фігурною торцевою поверхнею, жорстко зв'язаний з мікрометричним гвинтом, переміщення якого однозначно визначає положення поршня та, відповідно, положення штифтів у пазах і відносно відрізка оптичного волокна. 2. Волоконно-оптичний атенюатор за п. 1, який відрізняється т и м , що має стопорний гвинт, за допомогою якого фіксують положення мікрометричного гвинта та, відповідно, поршня відносно відрізка оптичного волокна і забезпечують т и м с а м и м фіксоване, наперед визначене кероване значення загасання вихідного світлового пучка після закінчення регулювальних робіт з використанням волоконно-оптичного атенюатора. Корисна модель відноситься д о техніки електричного зв'язку і може використовуватись в системах волоконно-оптичного зв'язку. Відомий волоконно-оптичний атенюатор [патент С Ш А №6195479, G02B6/26, Реферативний журнал "СВЯЗЬ" № 7 , 2002г.] відбиваючого типу. Пристрій має градієнтні лінзи, рідкокристалічну комірку, що керується, відбивач. Кінці пари оптичних волокон розташовують близько один д о одного, причому торці обох волокон спрямовано у одну сторону - д о торця градієнтної лінзи. Випромінювання від вхідного волокна розширюється лінзою і виходить з протилежного торця, за яким розташовано рідкокристалічну комірку, що керується, і відбивач, який повертає випромінювання д о лінзи. Реалізують атенюатор за рахунок розміщених в проміжку між торцями волокон і торцем лінзи поляризатора і двопроменезаломлюючого кристала. Ця система дозволяє отримати кероване ослаблення вихідного світлового пучка. Наведений пристрій має складну структуру, яка в свою чергу складається з складних елементів, д о того ж, д л я його підключення, в окремих випадках, необхідно проводити розрив волокон оптичного кабелю, що має технологічні і експлуатаційні незручності. Крім того, внаслідок френелівського відбиття від торців оптичного волокна та елементів конструкції пристрій має порівняно великі початкові втрати. Також, внаслідок цієї ж причини, мають місце великі зворотні втрати. Це знижує динамічний діапазон атенюатора та обмежує область його застосування. Відомий також аналог, який найбільш близький за сукупністю суттєвих ознак з технічним рішенням, що пропонується - волоконно-оптичний а т е н ю а т о р [патент С Ш А № 6 5 5 3 1 7 5 G02B6/00, Реф е р а т и в н и й ж у р н а л "СВЯЗЬ" № 1 1 , 2003г.]. Пристрій складається з корпусу в я к о м у розм і щ е н о фільтр, закріплений на валу д в и г у н а , д в а коліматори та вхідне і вихідне оптичне волокно. Регулювання ослаблення досягається за рахунок обертання вала двигуна з фільтром. Цей атенюатор має такі ж недоліки що і попередній аналог. В основу пропонованої корисної моделі поставлено задачу створення керованого волоконнооптичного атенюатора з практично нульовими початковими і зворотними втратами. Крім того, атенюатор, що пропонується, можна застосовувати у будь-якій точці волоконно-оптичної лінії зв'язку без виконання розриву оптично-волоконної лінії. Цей
