Імпульсний волоконно-оптичний датчик

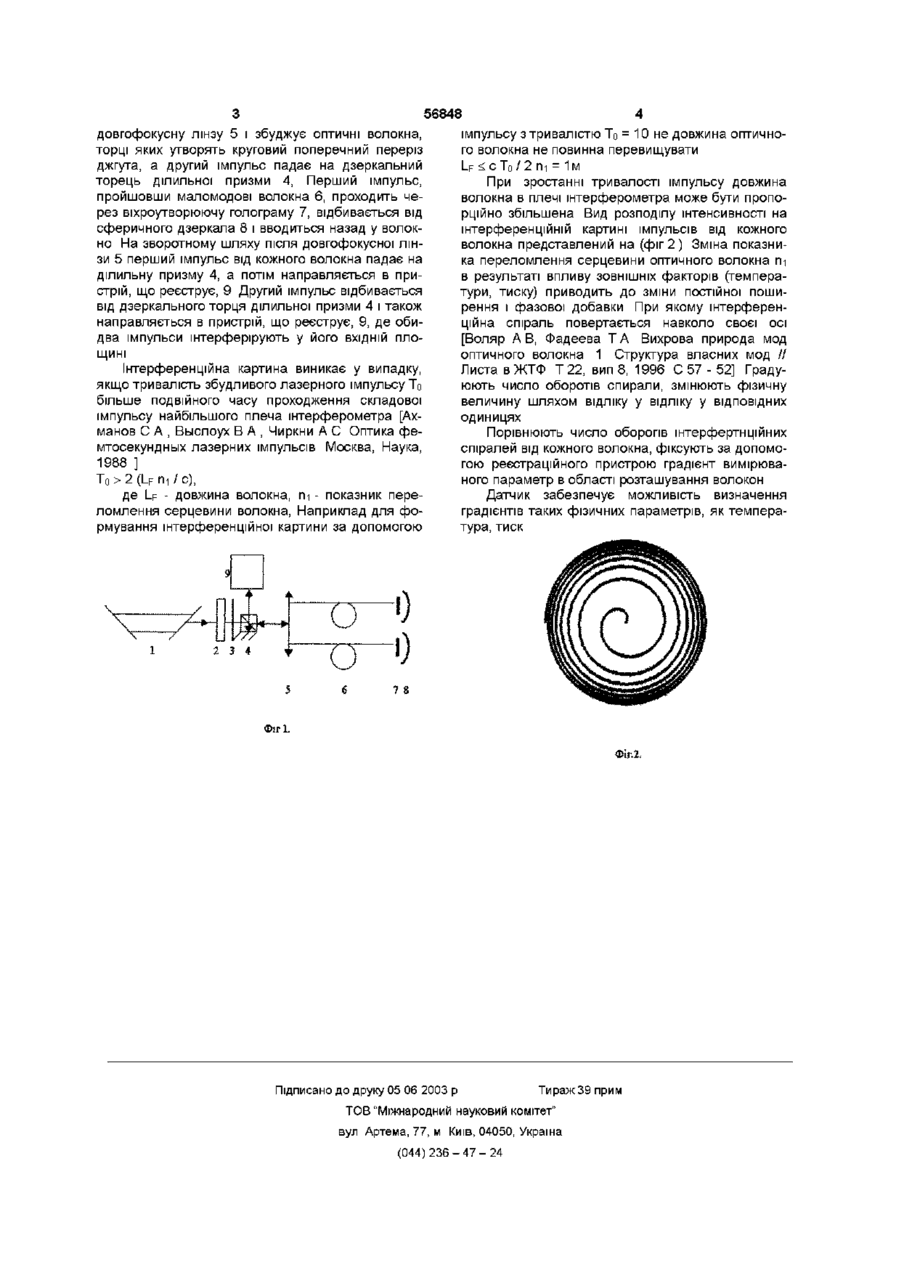

Імпульсний волоконно-оптичний датчик, що включає розташовані послідовно імпульсний ла Винахід відноситься до області імпульсних волоконно-оптичних датчиків Відомий імпульсний волоконно-оптичний інтерферометр [Патент України Імпульсний волоконно-оптичний інтерферометр №45774 МКИ6 G01B9/02, 2002], що містить розташовані послідовно імпульсний лазер, ЛІНІЙНИЙ поляризатор, Х/4 пластинку, ділильна призму з дзеркальним торцем, мікрооб'єктив, маломодове оптичне волокно, віхроутворюючу голограму, сферичне дзеркало, пристрій, що реєструє Недоліком прототипу є неможливість визначення градієнтів таких фізичних параметрів, як температура, тиск В основу винаходу поставлена задача удосконалити імпульсний волоконно-оптичний інтерферометр шляхом додання йому нових функцій Поставлене завдання досягається тим, що в імпульсному волоконно-оптичному датчику, що містить розташовані послідовно імпульсний лазер, ЛІНІЙНИЙ поляризатор, Х/4 - пластинку, ділильну призму, пристрій, що реєструє, ВІДПОВІДНО до винаходу, містить розташовані після ділильної призми по напрямку предметного пучка довгофокусну лінзу, джгут маломодових оптичних волокон з віхроутворюючими голограмами і зі сферичними дзеркалами, розташованими після вихідних торців маломодовых оптичних волокон Імпульсний волоконно-оптичний датчик по виду інтерференційних картин, їхній ЗМІНІ І порівнянню дозволяє зареєструвати градієнт температури або тиску в області розташування оптичних воло Х/4- пластинку, ЛІНІЙНИЙ поляризатор, ділильну призму, пристрій, що реєструє, який відрізняється тим, що містить розташовані після ділильної призми по напрямку предметного пучка довгофокусну лінзу і джгут маломодових оптичних волокон з вихроутворюючими голограмами і зі сферичними дзеркалами, розташованими після вихідних торців маломодових оптичних волокон зер, кон На (фиг 1) приведена схема імпульсного волоконно-оптичного датчика 1-імпульсний лазер, 2 ЛІНІЙНИЙ поляризатор, 3 - Х/4 - пластинка, 4 - ділильна призма з дзеркальним торцем, 5 - довгофокусна лінза, 6 - джгут маломодовых оптичних волокон, 7 - віхроутворюючи голограми, 8 - сферичні дзеркала, 9 - пристрій, що реєструє, розташовані послідовно Принцип дії пропонованого імпульсного волоконно-оптичного датчика заснований на інтерференції двох оптичних імпульсів, що утворилися після проходження випроменевого лазером імпульсу через ділильну призму, причому один з імпульсів, що відбивається від дзеркального торця ділильної призми, є опорним, а інший імпульс уводиться за допомогою довгофокусної лінзи в оптичні волокна, зібрані в джгут із круглим торцем Після вихідного торця кожного з волокон імпульс проходить через віхроутворюючу голограму, відбивається від сферичного дзеркала, повергається назад по волокну і за допомогою довгофокусної лінзи направляється на ділильну призму Обидва імпульси від кожного волокна направляються ділильною призмою в пристрій, що реєструє, у ВХІДНІЙ площині якого штерферірують Інтерферометр працює слідуючим чином (Оптичний імпульс, випроменений лазером 1, проходить через ЛІНІЙНИЙ поляризатор 2 і Х/4 - пластинку З, де здобуває кругову поляризацію Потім імпульс за допомогою ділильної призми 4 розщеплюється на два складові перил імпульси проходить через 00 ^00 (О ю 56848 довгофокусну лінзу 5 і збуджує оптичні волокна, імпульсу з тривалістю То = 10 не довжина оптичноторці яких утворять круговий поперечний переріз го волокна не повинна перевищувати джгута, а другий імпульс падає на дзеркальний LF 2(l_Fni/c), ного параметр в області розташування волокон де I_F - довжина волокна, ги - показник переДатчик забезпечує можливість визначення ломлення серцевини волокна, Наприклад для фоградієнтів таких фізичних параметрів, як темперармування інтерференційної картини за допомогою тура, тиск 2 34 6 7 Фігі. Фіг-2. Підписано до друку 05 06 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
