Фонтанчик для подачі питної води з голосовою програмою навчання

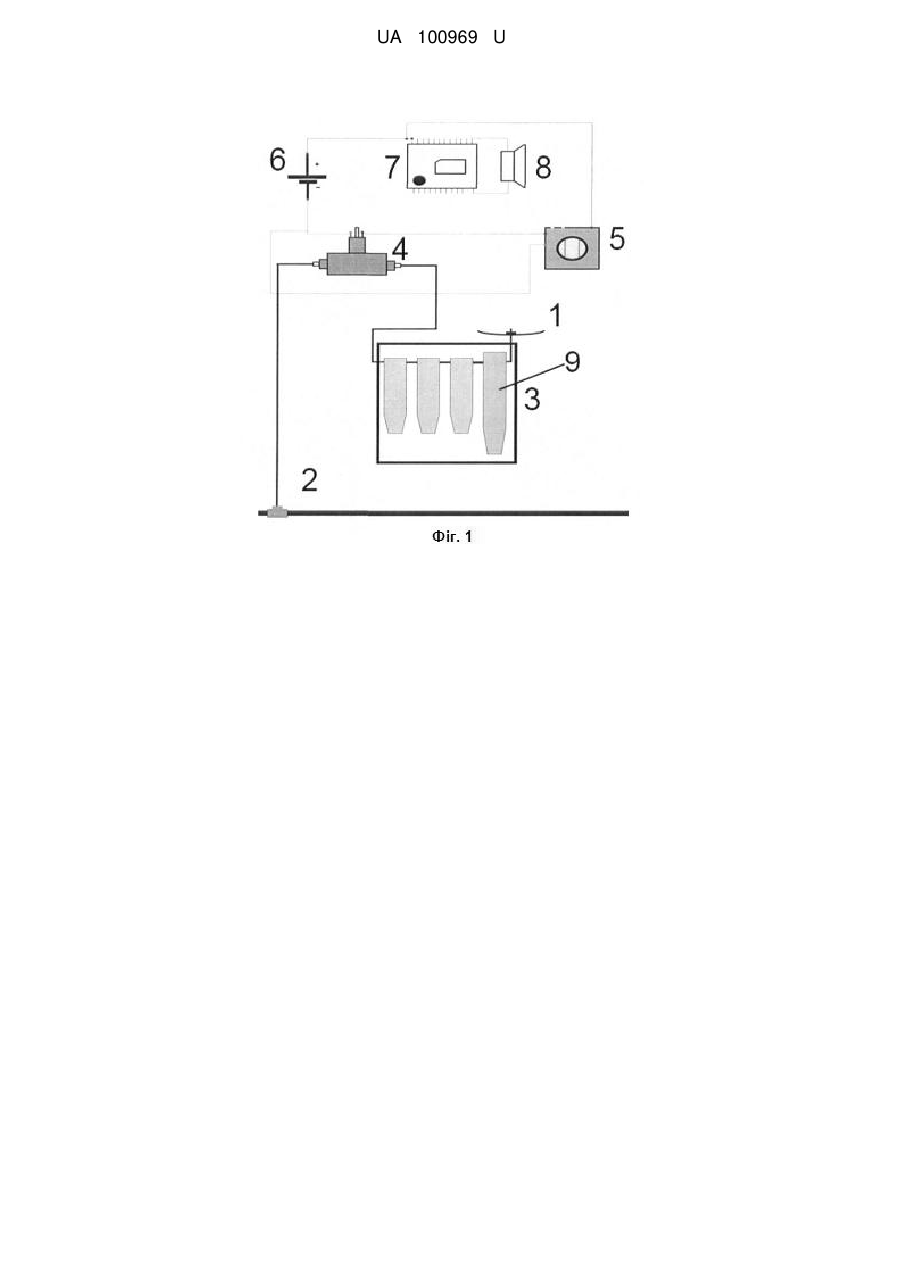

Реферат: Фонтанчик для подачі питної води, що містить корпус із вбудованим у нього фільтром очищення води, електричним клапаном подачі води, пристроєм керування електричним клапаном, джерелом живлення й пристроєм для зливу води, при цьому злив води відбувається в каналізацію, а подача води у фонтанчик проводиться з водопровідної мережі або іншого джерела води, причому фонтанчик додатково містить пристрій іонізації води, пристрій відтворення голосової програми навчання. UA 100969 U (12) UA 100969 U UA 100969 U 5 10 15 20 25 30 35 40 45 50 55 60 Дана корисна модель належить до двох областей техніки: водопідготовки й навчальних технологій. Відома конструкція фонтанчика для подачі питної води, наприклад, за патентом України №7 623, що містить чашу, у яку вмонтований патрубок подачі під тиском питної води, виконаний у вигляді окремої системи зі зливом води в каналізацію. Фонтанчик додатково містить основу й фільтр доочищення води, над патрубком, який розміщений у центрі чаші, при цьому закріплюють обмежувач зіткнення губ, причому чашу закріплюють до верхньої поверхні основи або до стіни, нижню поверхню основи прикріплюють до підлоги, усередині основи розміщають систему вмикання-вимикання подачі знизу нагору порцій води й регулювання висоти струменя води. Найбільш близьким за конструкцією є фонтанчик питний, описаний у патенті України №78337. Фонтанчик питний містить корпус-основу циліндричної форми або багатокутної призми, закритої зверху знімною кришкою-стільницею, а знизу знімною кришкою-днищем, у стільницю вмонтована чаша днищем униз і кран з патрубком витоку води, орієнтованим під гострим кутом до обрію, патрубок зверху прикритий довшою за нього овальною подовженою пелюсткою, усередині корпуса встановлені системи фільтрації, охолодження, газування води. У корпусі закріплений автоматичний клапан вмикання-вимикання подачі води, який включається електричним сигналом від датчика сенсорного типу або датчика руху. Крім того, пусковий клапан спрацьовує від датчика, який живиться від елементів постійного струму. Недоліками даних технічних розв'язків є неможливість їх застосування для навчання. Задачею, на розв'язання якого спрямована корисна модель, що заявляється, є забезпечення населення (зокрема, водою зі зниженим або негативним редокс-потенціалом) і одночасне навчання (зокрема іноземній мові). Дана задача вирішується за рахунок того, що заявлена корисна модель навчального фонтанчика для подачі питної води складається з корпуса будь-якої геометричної форми (прямокутного, квадратного, круглого, овального і т.д.) із вбудованою в нього раковиною або іншим пристроєм для стікання й зливу води, при цьому злив води відбувається в каналізацію, а подача води у фонтанчик проводиться з водопровідної мережі або іншого резервуара води, наприклад фільтра очищення води. Крім того, є джерело електричного живлення, клапан подачі води, пристрій вмикання електричного клапана та додатково містить пристрій виробництва активованої (іонізованої) води та пристрій відтворення голосової програми навчання. При цьому подача очищеної питної води з фонтанчика й одночасне вмикання пристрою відтворення голосової програми навчання може здійснюватися пристроєм типу педалі, електричної кнопки або сенсорного датчика й т.п. При цьому пристрій відтворення голосової програми навчання також може мати окремий пристрій для вмикання, незалежно від подачі води. Як пристрій відтворення голосової програми навчання може бути використаний голосовий контролер з динаміком, з навчальною програмою, наприклад, іноземної мови, що вмикається одночасно з подачею очищеної питної води з фонтанчика, або окремим пристроєм, незалежно від подачі води. Як пристрій, що керує подачею питної води з фонтанчика, може використовуватися механічний пристрій, наприклад педаль, електричний, наприклад кнопка або сенсорний (безконтактний датчик), додатково з варіантами підсвічування або без нього. Як клапан або клапани, що керує потоком води, може використовуватися електромагнітний клапан(и) вмикання-вимикання води або клапан(и) вмикання-вимикання й перенаправления потоків води, з використанням або без використання електронного контролера, що забезпечує роботу клапанів (який задає тривалість і/або послідовність перемикання потоків). Як джерело живлення може використовуватися електрична мережа, батарея, акумулятор або будь-яке інше джерело живлення. Технічним результатом, забезпечуваним наведеною сукупністю ознак, є досягнення відразу декількох оздоровчих, навчальних і психологічних переваг: По-перше, навчання під час пиття, зокрема іноземної мови, створює ігрову групову психологічно сприятливу ситуацію, викликає інтерес у дітей, вимовлена фонтанчиком фраза буде повторюватися кілька раз і добре запам'ятається. По-друге, діти будуть із задоволенням пити воду, тому що цей процес буде пов'язаний з ігровою цікавою ситуацією. По-третє, процес пиття води й вивчення мови буде відбуватися в безпосередній обстановці й викликати позитивні емоції як в області пиття води, так і в області вивчення іноземної мови. Суть корисної моделі пояснюється кресленням, на якому зображена схема пристрою навчального фонтанчика і його основні робочі вузли. 1 UA 100969 U 5 10 15 20 25 30 35 Приклад пристрою й роботи навчального фонтанчика очищеної питної води: Вода надходить у фонтанчик (1) з водопровідної мережі (2) і проходить у систему очищення води, що складається з фільтрів, що очищають (3) і антиоксидантного (іонізуючого) пристрою (9), що надає воді негативний редокс-потенціал. Подача води у фільтри регулюється електромагнітним клапаном (4), з'єднаним із джерелом живлення (6). Електромагнітний клапан (4) являє собою традиційну конструкцію клапана, керування яким проводиться дистанційно, за допомогою подачі електричних сигналів. Ці сигнали надходять безпосередньо на котушкусоленоїд, яка у свою чергу й міняє режим електромагнітного клапана з положення "закрите" на "відкрите". Відкриття або закриття електромагнітного клапана здійснюється за допомогою електричного сигналу, що надходить від пускової кнопки (5), що перебуває в даній моделі фонтанчика на зовнішній панелі апарата. Одночасно, від пускової кнопки йде електричний сигнал до пристрою відтворення голосової програми навчання (звуковідтворюючого пристрою), в окремому випадку до мікросхеми серії WTV020-SD (7), призначеної для зберіганнявідтворення звукових і музичних повідомлень великої тривалості з високою якістю звучання. Для зберігання аудіоповідомлень можна використовувати стандартну SD або micro-Sd флешкарту. При необхідності модуль WTV020-SD можна доповнити зовнішнім мікропроцесором і динаміком (8). У цьому режимі файли можуть відтворюватися за будь-яким сценарієм, і з будьякою кількістю зовнішніх керуючих сигналів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Фонтанчик для подачі питної води, що містить корпус із вбудованим у нього фільтром очищення води, електричним клапаном подачі води, пристроєм керування електричним клапаном, джерелом живлення й пристроєм для зливу води, при цьому злив води відбувається в каналізацію, а подача води у фонтанчик проводиться з водопровідної мережі або іншого джерела води, який відрізняється тим, що фонтанчик додатково містить пристрій іонізації води, пристрій відтворення голосової програми навчання. 2. Фонтанчик за п. 1, який відрізняється тим, що як пристрій відтворення голосової програми навчання використовується голосовий контролер з динаміком і навчальною програмою, наприклад, іноземної мови. 3. Фонтанчик за п. 1, який відрізняється тим, що як пристрій керування електричним клапаном використовується механічний пристрій, наприклад педаль, електричний пристрій, наприклад кнопка або сенсорний датчик. 4. Фонтанчик за п. 1, який відрізняється тим, що як джерело живлення використовується електрична мережа, батарея або акумулятор. 5. Фонтанчик за п. 2, який відрізняється тим, що пристрій відтворення голосової програми навчання вмикається при вмиканні електричного клапана подачі води 6. Фонтанчик за п. 2, який відрізняється тим, що він містить додатковий пристрій для незалежного вмикання пристрою відтворення голосової програми навчання. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
