Фонтанчик питний гігієнічний для безконтактного вживання питної води

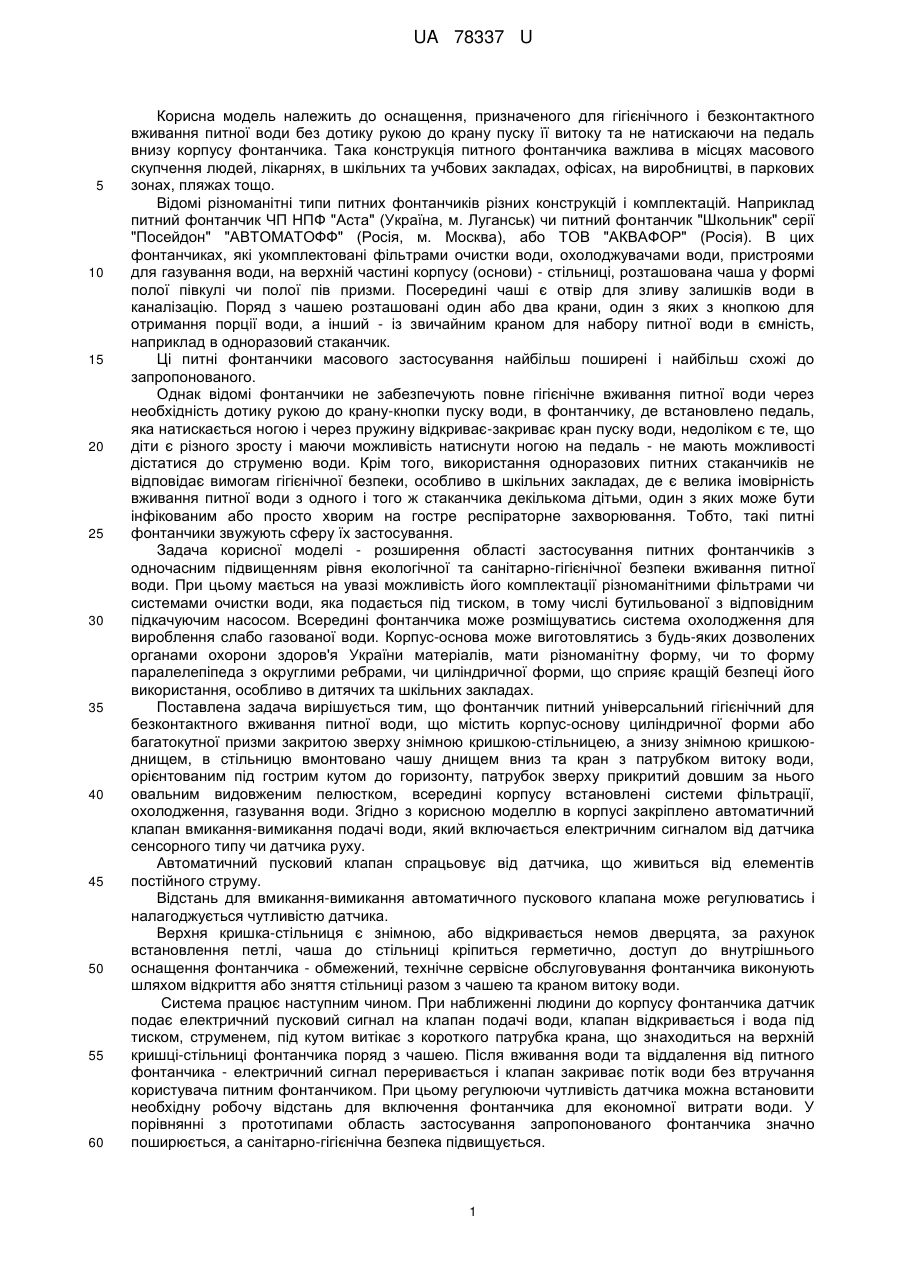

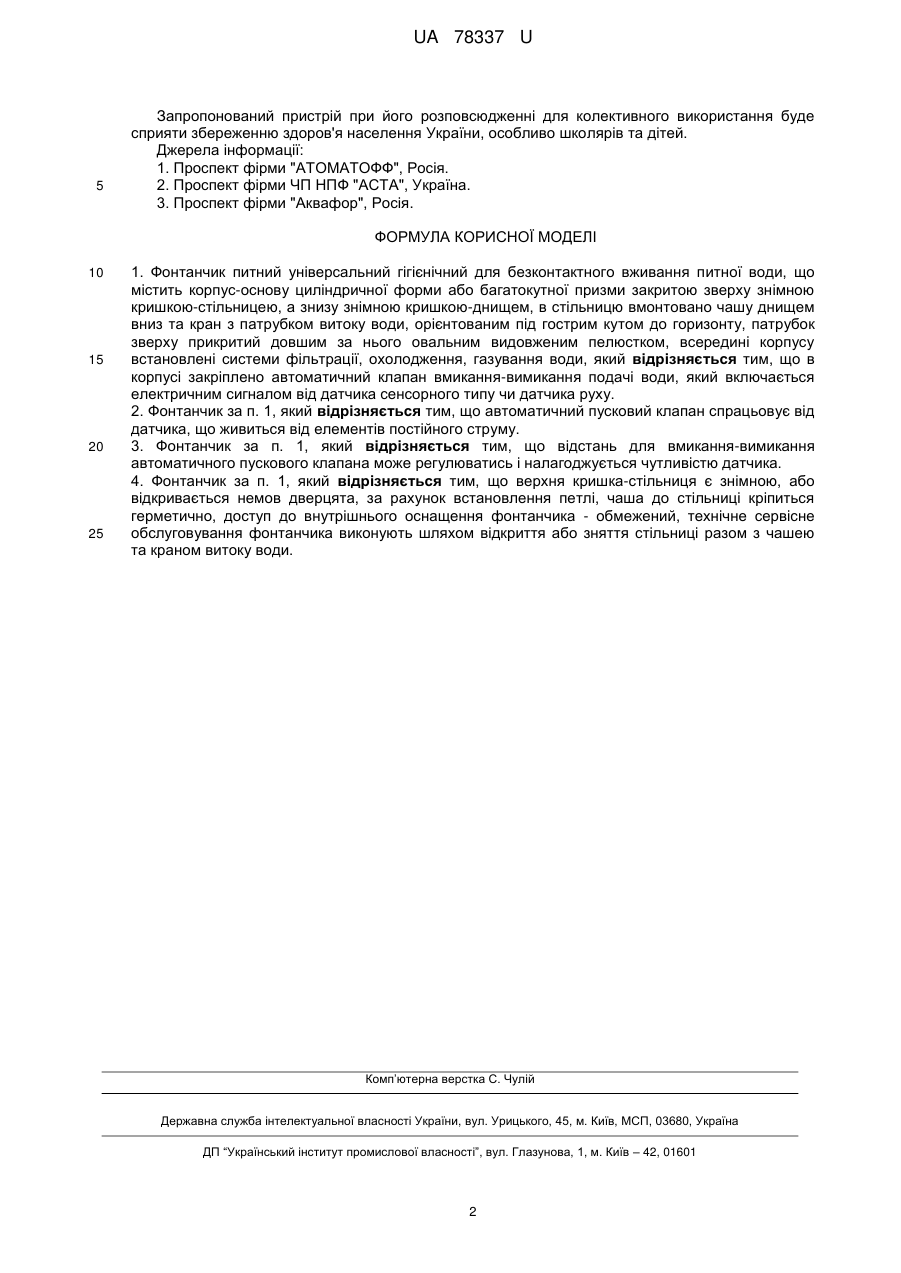

Реферат: Фонтанчик питний універсальний гігієнічний для безконтактного вживання питної води містить корпус-основу циліндричної форми або багатокутної призми закритою зверху знімною кришкоюстільницею, а знизу знімною кришкою-днищем. В стільницю вмонтовано чашу днищем вниз та кран з патрубком витоку води, орієнтованим під гострим кутом до горизонту. Патрубок зверху прикритий довшим за нього овальним видовженим пелюстком. Всередині корпусу встановлені системи фільтрації, охолодження, газування води. В корпусі закріплено автоматичний клапан вмикання-вимикання подачі води, який включається електричним сигналом від датчика сенсорного типу чи датчика руху. UA 78337 U (54) ФОНТАНЧИК ПИТНИЙ ГІГІЄНІЧНИЙ ДЛЯ БЕЗКОНТАКТНОГО ВЖИВАННЯ ПИТНОЇ ВОДИ UA 78337 U UA 78337 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до оснащення, призначеного для гігієнічного і безконтактного вживання питної води без дотику рукою до крану пуску її витоку та не натискаючи на педаль внизу корпусу фонтанчика. Така конструкція питного фонтанчика важлива в місцях масового скупчення людей, лікарнях, в шкільних та учбових закладах, офісах, на виробництві, в паркових зонах, пляжах тощо. Відомі різноманітні типи питних фонтанчиків різних конструкцій і комплектацій. Наприклад питний фонтанчик ЧП НПФ "Аста" (Україна, м. Луганськ) чи питний фонтанчик "Школьник" серії "Посейдон" "АВТОМАТОФФ" (Росія, м. Москва), або ТОВ "АКВАФОР" (Росія). В цих фонтанчиках, які укомплектовані фільтрами очистки води, охолоджувачами води, пристроями для газування води, на верхній частині корпусу (основи) - стільниці, розташована чаша у формі полої півкулі чи полої пів призми. Посередині чаші є отвір для зливу залишків води в каналізацію. Поряд з чашею розташовані один або два крани, один з яких з кнопкою для отримання порції води, а інший - із звичайним краном для набору питної води в ємність, наприклад в одноразовий стаканчик. Ці питні фонтанчики масового застосування найбільш поширені і найбільш схожі до запропонованого. Однак відомі фонтанчики не забезпечують повне гігієнічне вживання питної води через необхідність дотику рукою до крану-кнопки пуску води, в фонтанчику, де встановлено педаль, яка натискається ногою і через пружину відкриває-закриває кран пуску води, недоліком є те, що діти є різного зросту і маючи можливість натиснути ногою на педаль - не мають можливості дістатися до струменю води. Крім того, використання одноразових питних стаканчиків не відповідає вимогам гігієнічної безпеки, особливо в шкільних закладах, де є велика імовірність вживання питної води з одного і того ж стаканчика декількома дітьми, один з яких може бути інфікованим або просто хворим на гостре респіраторне захворювання. Тобто, такі питні фонтанчики звужують сферу їх застосування. Задача корисної моделі - розширення області застосування питних фонтанчиків з одночасним підвищенням рівня екологічної та санітарно-гігієнічної безпеки вживання питної води. При цьому мається на увазі можливість його комплектації різноманітними фільтрами чи системами очистки води, яка подається під тиском, в тому числі бутильованої з відповідним підкачуючим насосом. Всередині фонтанчика може розміщуватись система охолодження для вироблення слабо газованої води. Корпус-основа може виготовлятись з будь-яких дозволених органами охорони здоров'я України матеріалів, мати різноманітну форму, чи то форму паралелепіпеда з округлими ребрами, чи циліндричної форми, що сприяє кращій безпеці його використання, особливо в дитячих та шкільних закладах. Поставлена задача вирішується тим, що фонтанчик питний універсальний гігієнічний для безконтактного вживання питної води, що містить корпус-основу циліндричної форми або багатокутної призми закритою зверху знімною кришкою-стільницею, а знизу знімною кришкоюднищем, в стільницю вмонтовано чашу днищем вниз та кран з патрубком витоку води, орієнтованим під гострим кутом до горизонту, патрубок зверху прикритий довшим за нього овальним видовженим пелюстком, всередині корпусу встановлені системи фільтрації, охолодження, газування води. Згідно з корисною моделлю в корпусі закріплено автоматичний клапан вмикання-вимикання подачі води, який включається електричним сигналом від датчика сенсорного типу чи датчика руху. Автоматичний пусковий клапан спрацьовує від датчика, що живиться від елементів постійного струму. Відстань для вмикання-вимикання автоматичного пускового клапана може регулюватись і налагоджується чутливістю датчика. Верхня кришка-стільниця є знімною, або відкривається немов дверцята, за рахунок встановлення петлі, чаша до стільниці кріпиться герметично, доступ до внутрішнього оснащення фонтанчика - обмежений, технічне сервісне обслуговування фонтанчика виконують шляхом відкриття або зняття стільниці разом з чашею та краном витоку води. Система працює наступним чином. При наближенні людини до корпусу фонтанчика датчик подає електричний пусковий сигнал на клапан подачі води, клапан відкривається і вода під тиском, струменем, під кутом витікає з короткого патрубка крана, що знаходиться на верхній кришці-стільниці фонтанчика поряд з чашею. Після вживання води та віддалення від питного фонтанчика - електричний сигнал переривається і клапан закриває потік води без втручання користувача питним фонтанчиком. При цьому регулюючи чутливість датчика можна встановити необхідну робочу відстань для включення фонтанчика для економної витрати води. У порівнянні з прототипами область застосування запропонованого фонтанчика значно поширюється, а санітарно-гігієнічна безпека підвищується. 1 UA 78337 U 5 Запропонований пристрій при його розповсюдженні для колективного використання буде сприяти збереженню здоров'я населення України, особливо школярів та дітей. Джерела інформації: 1. Проспект фірми "АТОМАТОФФ", Росія. 2. Проспект фірми ЧП НПФ "АСТА", Україна. 3. Проспект фірми "Аквафор", Росія. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 25 1. Фонтанчик питний універсальний гігієнічний для безконтактного вживання питної води, що містить корпус-основу циліндричної форми або багатокутної призми закритою зверху знімною кришкою-стільницею, а знизу знімною кришкою-днищем, в стільницю вмонтовано чашу днищем вниз та кран з патрубком витоку води, орієнтованим під гострим кутом до горизонту, патрубок зверху прикритий довшим за нього овальним видовженим пелюстком, всередині корпусу встановлені системи фільтрації, охолодження, газування води, який відрізняється тим, що в корпусі закріплено автоматичний клапан вмикання-вимикання подачі води, який включається електричним сигналом від датчика сенсорного типу чи датчика руху. 2. Фонтанчик за п. 1, який відрізняється тим, що автоматичний пусковий клапан спрацьовує від датчика, що живиться від елементів постійного струму. 3. Фонтанчик за п. 1, який відрізняється тим, що відстань для вмикання-вимикання автоматичного пускового клапана може регулюватись і налагоджується чутливістю датчика. 4. Фонтанчик за п. 1, який відрізняється тим, що верхня кришка-стільниця є знімною, або відкривається немов дверцята, за рахунок встановлення петлі, чаша до стільниці кріпиться герметично, доступ до внутрішнього оснащення фонтанчика - обмежений, технічне сервісне обслуговування фонтанчика виконують шляхом відкриття або зняття стільниці разом з чашею та краном витоку води. Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
