Штатив для пробірок

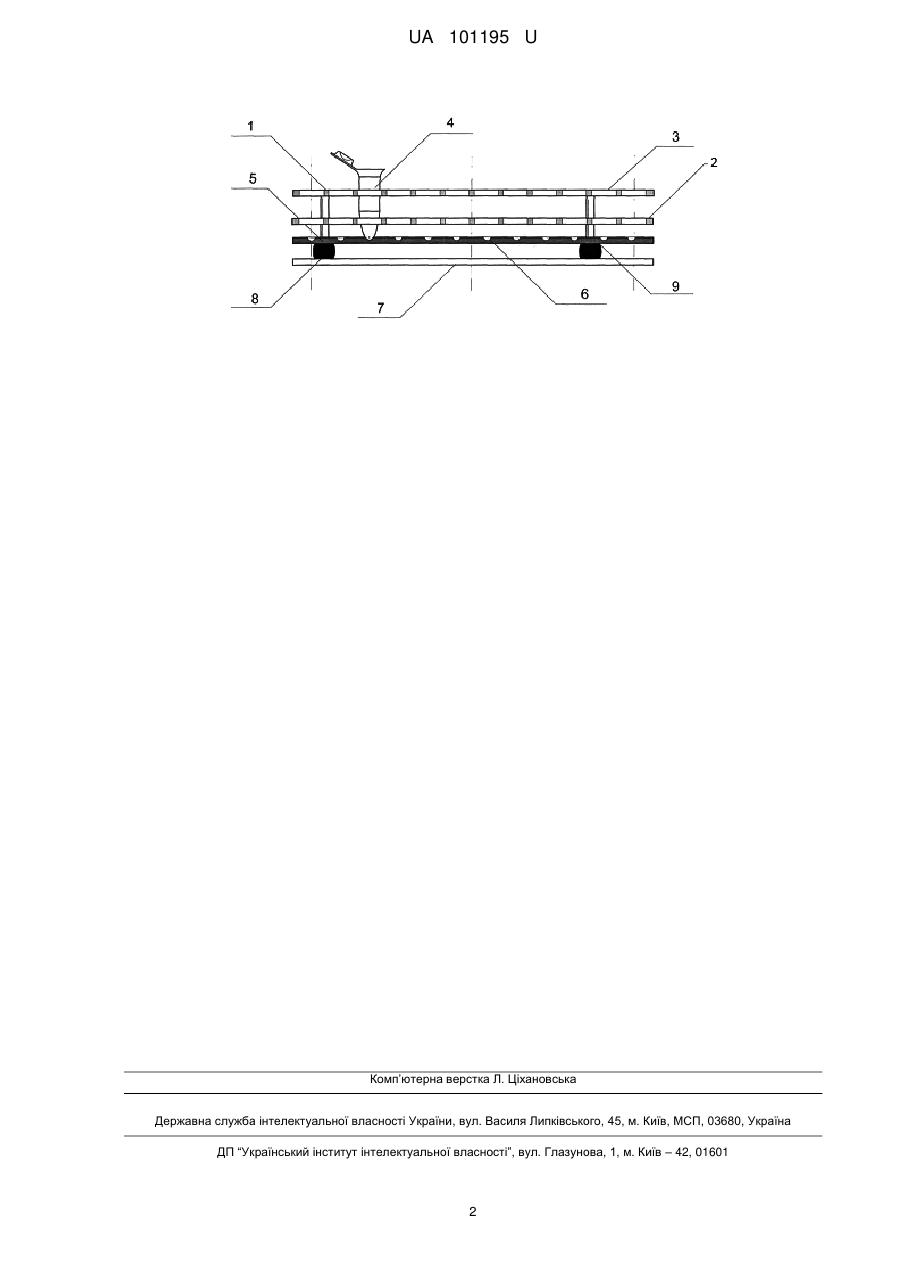

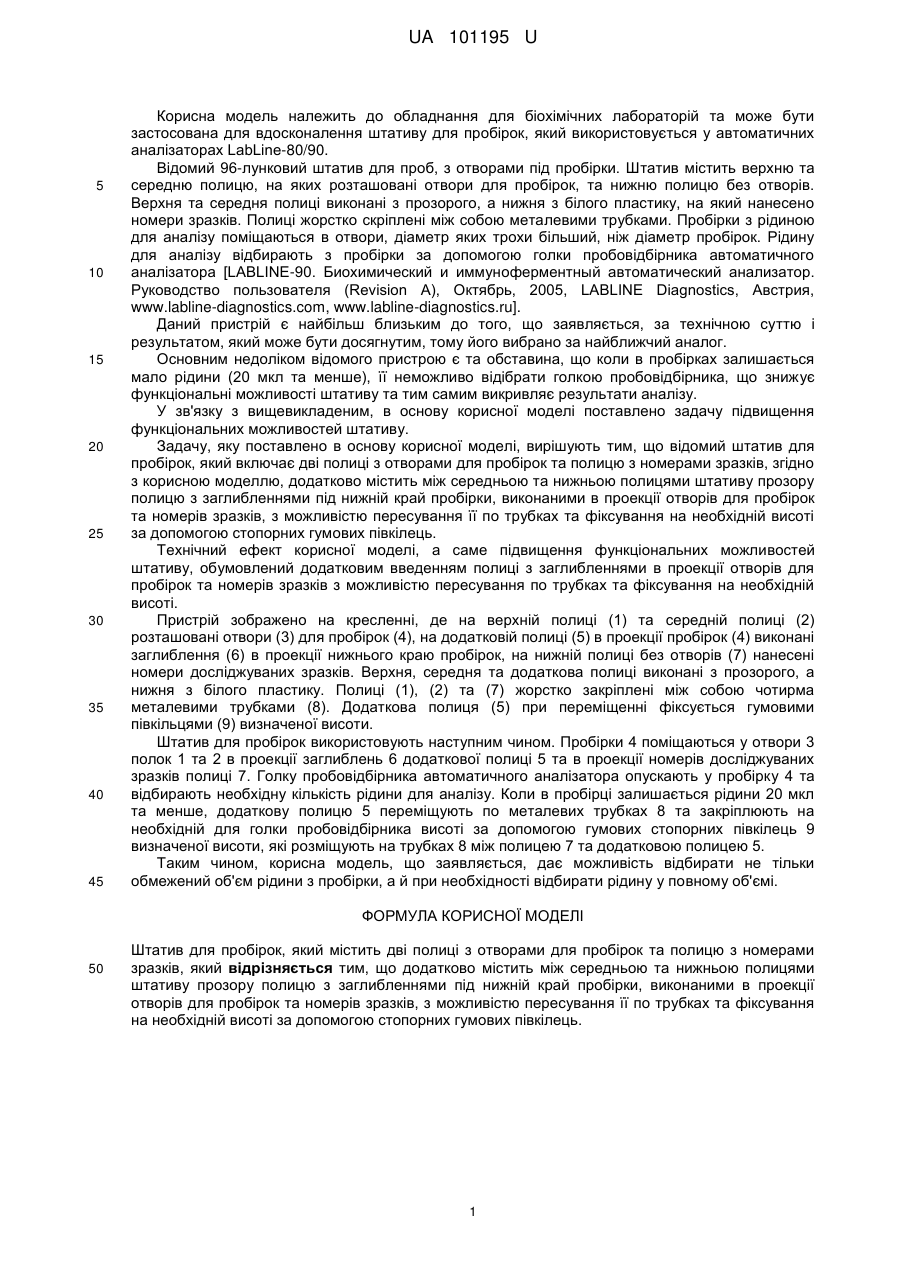

Реферат: Штатив для пробірок містить дві полиці з отворами для пробірок та полицю з номерами зразків. Додатково містить між середньою та нижньою полицями штативу прозору полицю з заглибленнями під нижній край пробірки, виконаними в проекції отворів для пробірок та номерів зразків, з можливістю пересування її по трубках та фіксування на необхідній висоті за допомогою стопорних гумових півкілець. UA 101195 U (12) UA 101195 U UA 101195 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до обладнання для біохімічних лабораторій та може бути застосована для вдосконалення штативу для пробірок, який використовується у автоматичних аналізаторах LabLine-80/90. Відомий 96-лунковий штатив для проб, з отворами під пробірки. Штатив містить верхню та середню полицю, на яких розташовані отвори для пробірок, та нижню полицю без отворів. Верхня та середня полиці виконані з прозорого, а нижня з білого пластику, на який нанесено номери зразків. Полиці жорстко скріплені між собою металевими трубками. Пробірки з рідиною для аналізу поміщаються в отвори, діаметр яких трохи більший, ніж діаметр пробірок. Рідину для аналізу відбирають з пробірки за допомогою голки пробовідбірника автоматичного аналізатора [LABLINE-90. Биохимический и иммуноферментный автоматический анализатор. Руководство пользователя (Revision А), Октябрь, 2005, LABLINE Diagnostics, Австрия, www.labline-diagnostics.com, www.labline-diagnostics.ru]. Даний пристрій є найбільш близьким до того, що заявляється, за технічною суттю і результатом, який може бути досягнутим, тому його вибрано за найближчий аналог. Основним недоліком відомого пристрою є та обставина, що коли в пробірках залишається мало рідини (20 мкл та менше), її неможливо відібрати голкою пробовідбірника, що знижує функціональні можливості штативу та тим самим викривляє результати аналізу. У зв'язку з вищевикладеним, в основу корисної моделі поставлено задачу підвищення функціональних можливостей штативу. Задачу, яку поставлено в основу корисної моделі, вирішують тим, що відомий штатив для пробірок, який включає дві полиці з отворами для пробірок та полицю з номерами зразків, згідно з корисною моделлю, додатково містить між середньою та нижньою полицями штативу прозору полицю з заглибленнями під нижній край пробірки, виконаними в проекції отворів для пробірок та номерів зразків, з можливістю пересування її по трубках та фіксування на необхідній висоті за допомогою стопорних гумових півкілець. Технічний ефект корисної моделі, а саме підвищення функціональних можливостей штативу, обумовлений додатковим введенням полиці з заглибленнями в проекції отворів для пробірок та номерів зразків з можливістю пересування по трубках та фіксування на необхідній висоті. Пристрій зображено на кресленні, де на верхній полиці (1) та середній полиці (2) розташовані отвори (3) для пробірок (4), на додатковій полиці (5) в проекції пробірок (4) виконані заглиблення (6) в проекції нижнього краю пробірок, на нижній полиці без отворів (7) нанесені номери досліджуваних зразків. Верхня, середня та додаткова полиці виконані з прозорого, а нижня з білого пластику. Полиці (1), (2) та (7) жорстко закріплені між собою чотирма металевими трубками (8). Додаткова полиця (5) при переміщенні фіксується гумовими півкільцями (9) визначеної висоти. Штатив для пробірок використовують наступним чином. Пробірки 4 поміщаються у отвори 3 полок 1 та 2 в проекції заглиблень 6 додаткової полиці 5 та в проекції номерів досліджуваних зразків полиці 7. Голку пробовідбірника автоматичного аналізатора опускають у пробірку 4 та відбирають необхідну кількість рідини для аналізу. Коли в пробірці залишається рідини 20 мкл та менше, додаткову полицю 5 переміщують по металевих трубках 8 та закріплюють на необхідній для голки пробовідбірника висоті за допомогою гумових стопорних півкілець 9 визначеної висоти, які розміщують на трубках 8 між полицею 7 та додатковою полицею 5. Таким чином, корисна модель, що заявляється, дає можливість відбирати не тільки обмежений об'єм рідини з пробірки, а й при необхідності відбирати рідину у повному об'ємі. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Штатив для пробірок, який містить дві полиці з отворами для пробірок та полицю з номерами зразків, який відрізняється тим, що додатково містить між середньою та нижньою полицями штативу прозору полицю з заглибленнями під нижній край пробірки, виконаними в проекції отворів для пробірок та номерів зразків, з можливістю пересування її по трубках та фіксування на необхідній висоті за допомогою стопорних гумових півкілець. 1 UA 101195 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
