Штатив для освітлювальної апаратури

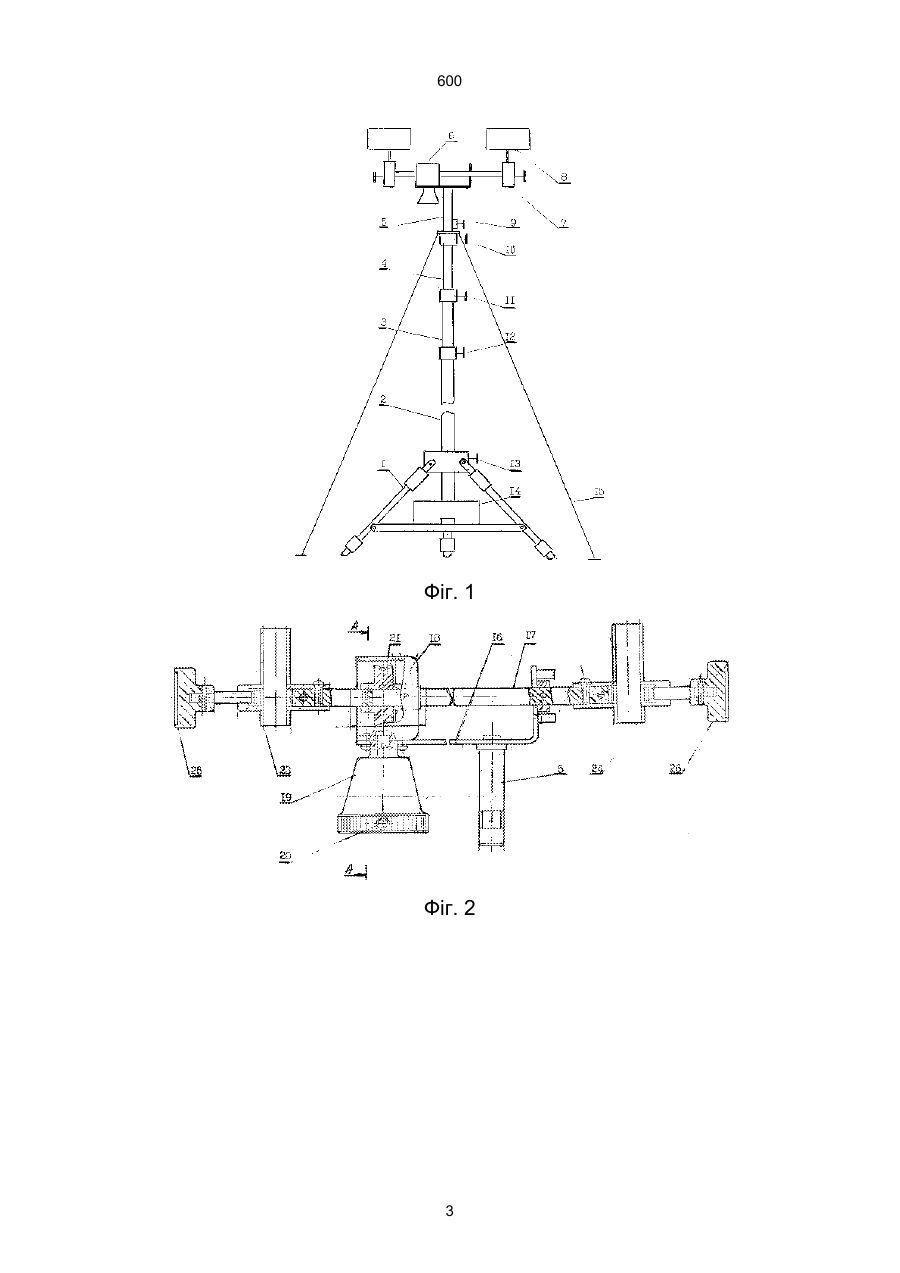

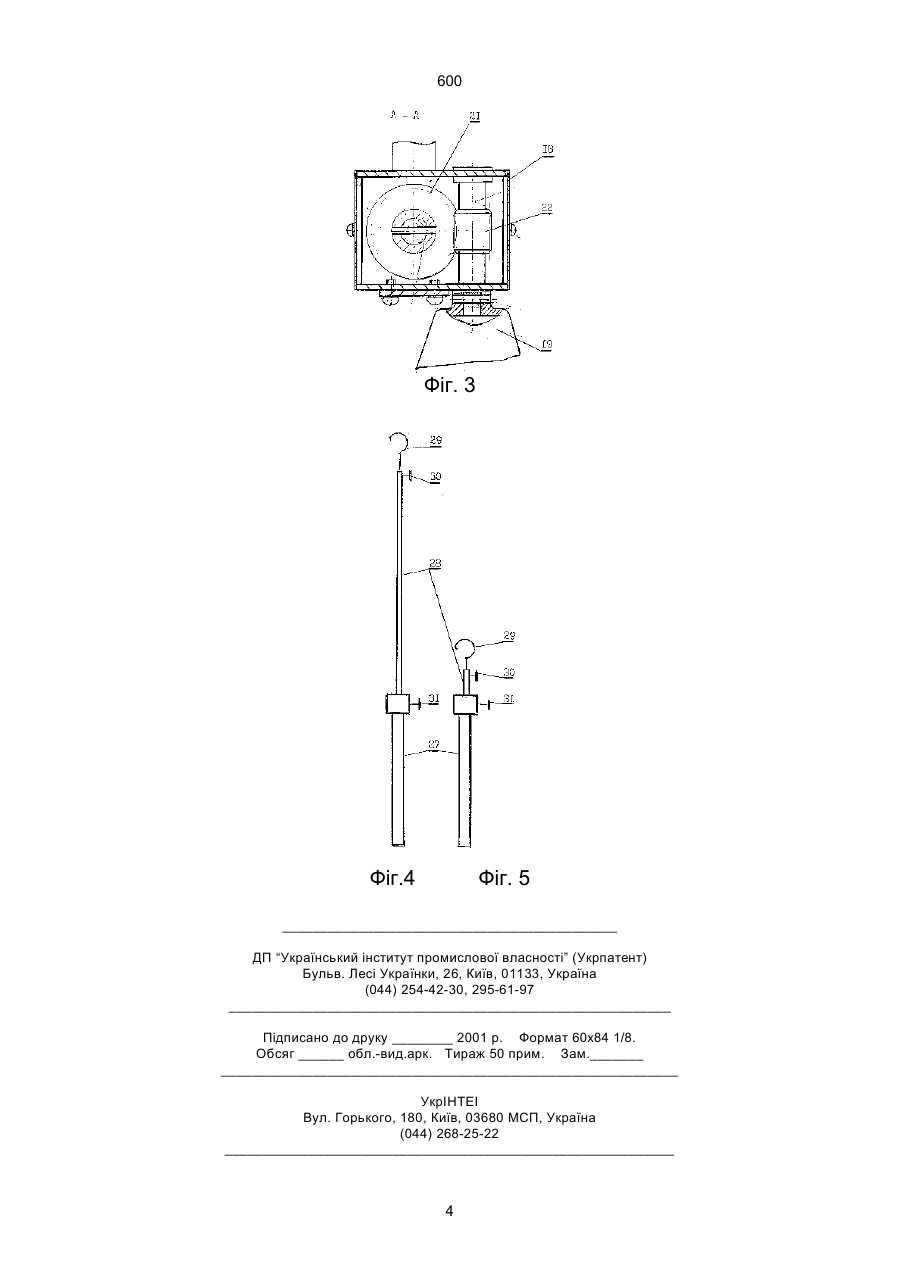

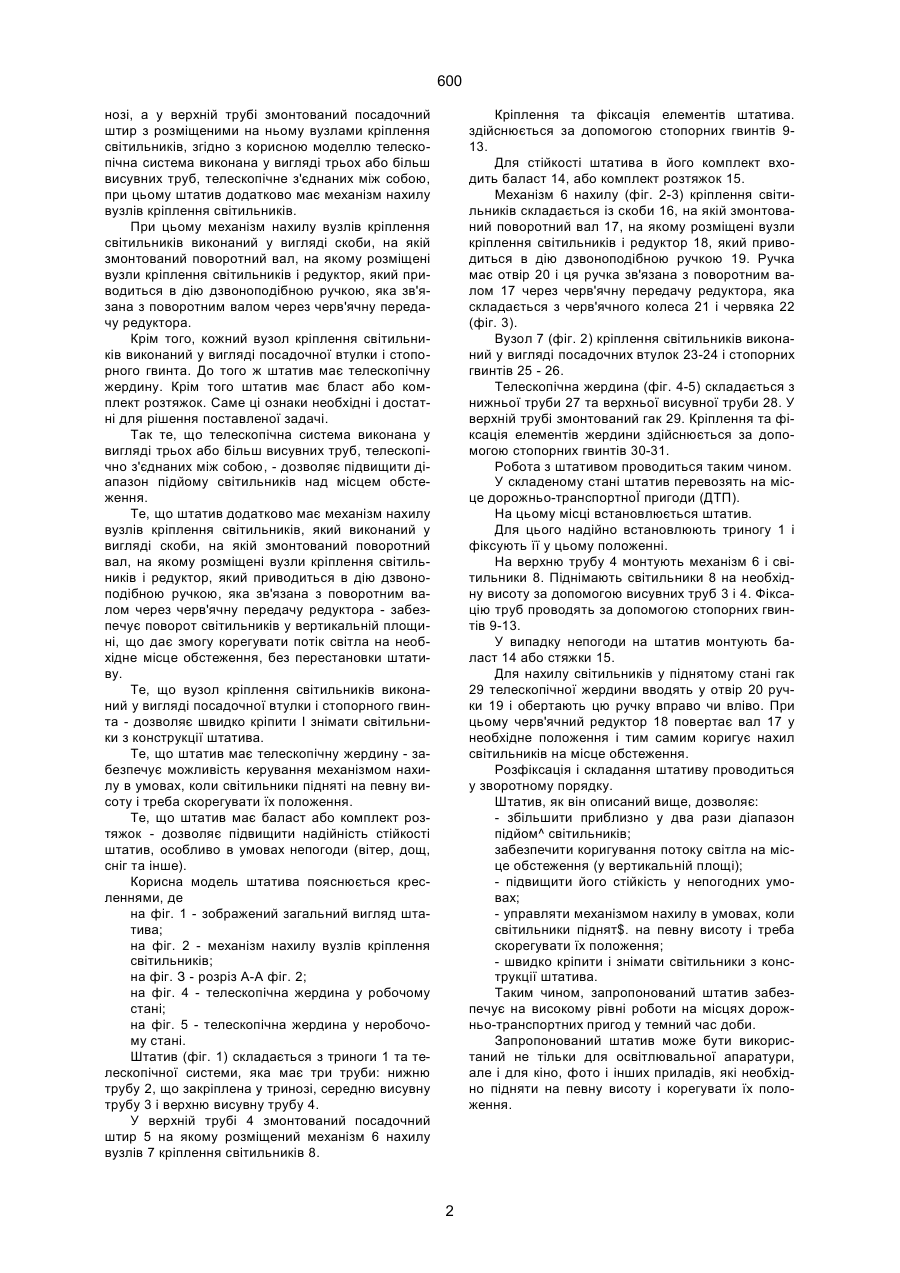

1. Штатив для освітлювальної апаратури, який складається з триноги та телескопічної системи, яка має висувні труби, нижня з яких закріплена у тринозі, а у верхній трубі змонтований посадочний штир з розміщеними на ньому вузлами кріплення світильників, який відрізняється тим, 600 нозі, а у верхній трубі змонтований посадочний штир з розміщеними на ньому вузлами кріплення світильників, згідно з корисною моделлю телескопічна система виконана у вигляді трьох або більш висувних труб, телескопічне з'єднаних між собою, при цьому штатив додатково має механізм нахилу вузлів кріплення світильників. При цьому механізм нахилу вузлів кріплення світильників виконаний у вигляді скоби, на якій змонтований поворотний вал, на якому розміщені вузли кріплення світильників і редуктор, який приводиться в дію дзвоноподібною ручкою, яка зв'язана з поворотним валом через черв'ячну передачу редуктора. Крім того, кожний вузол кріплення світильників виконаний у вигляді посадочної втулки і стопорного гвинта. До того ж штатив має телескопічну жердину. Крім того штатив має бласт або комплект розтяжок. Саме ці ознаки необхідні і достатні для рішення поставленої задачі. Так те, що телескопічна система виконана у вигляді трьох або більш висувних труб, телескопічно з'єднаних між собою, - дозволяє підвищити діапазон підйому світильників над місцем обстеження. Те, що штатив додатково має механізм нахилу вузлів кріплення світильників, який виконаний у вигляді скоби, на якій змонтований поворотний вал, на якому розміщені вузли кріплення світильників і редуктор, який приводиться в дію дзвоноподібною ручкою, яка зв'язана з поворотним валом через черв'ячну передачу редуктора - забезпечує поворот світильників у вертикальній площині, що дає змогу корегувати потік світла на необхідне місце обстеження, без перестановки штативу. Те, що вузол кріплення світильників виконаний у вигляді посадочної втулки і стопорного гвинта - дозволяє швидко кріпити І знімати світильники з конструкції штатива. Те, що штатив має телескопічну жердину - забезпечує можливість керування механізмом нахилу в умовах, коли світильники підняті на певну висоту і треба скорегувати їх положення. Те, що штатив має баласт або комплект розтяжок - дозволяє підвищити надійність стійкості штатив, особливо в умовах непогоди (вітер, дощ, сніг та інше). Корисна модель штатива пояснюється кресленнями, де на фіг. 1 - зображений загальний вигляд штатива; на фіг. 2 - механізм нахилу вузлів кріплення світильників; на фіг. З - розріз А-А фіг. 2; на фіг. 4 - телескопічна жердина у робочому стані; на фіг. 5 - телескопічна жердина у неробочому стані. Штатив (фіг. 1) складається з триноги 1 та телескопічної системи, яка має три труби: нижню трубу 2, що закріплена у тринозі, середню висувну трубу 3 і верхню висувну трубу 4. У верхній трубі 4 змонтований посадочний штир 5 на якому розміщений механізм 6 нахилу вузлів 7 кріплення світильників 8. Кріплення та фіксація елементів штатива. здійснюється за допомогою стопорних гвинтів 913. Для стійкості штатива в його комплект входить баласт 14, або комплект розтяжок 15. Механізм 6 нахилу (фіг. 2-3) кріплення світильників складається із скоби 16, на якій змонтований поворотний вал 17, на якому розміщені вузли кріплення світильників і редуктор 18, який приводиться в дію дзвоноподібною ручкою 19. Ручка має отвір 20 і ця ручка зв'язана з поворотним валом 17 через черв'ячну передачу редуктора, яка складається з черв'ячного колеса 21 і червяка 22 (фіг. 3). Вузол 7 (фіг. 2) кріплення світильників виконаний у вигляді посадочних втулок 23-24 і стопорних гвинтів 25 - 26. Телескопічна жердина (фіг. 4-5) складається з нижньої труби 27 та верхньої висувної труби 28. У верхній трубі змонтований гак 29. Кріплення та фіксація елементів жердини здійснюється за допомогою стопорних гвинтів 30-31. Робота з штативом проводиться таким чином. У складеному стані штатив перевозять на місце дорожньо-транспортноЇ пригоди (ДТП). На цьому місці встановлюється штатив. Для цього надійно встановлюють триногу 1 і фіксують її у цьому положенні. На верхню трубу 4 монтують механізм 6 і світильники 8. Піднімають світильники 8 на необхідну висоту за допомогою висувних труб 3 і 4. Фіксацію труб проводять за допомогою стопорних гвинтів 9-13. У випадку непогоди на штатив монтують баласт 14 або стяжки 15. Для нахилу світильників у піднятому стані гак 29 телескопічної жердини вводять у отвір 20 ручки 19 і обертають цю ручку вправо чи вліво. При цьому черв'ячний редуктор 18 повертає вал 17 у необхідне положення і тим самим коригує нахил світильників на місце обстеження. Розфіксація і складання штативу проводиться у зворотному порядку. Штатив, як він описаний вище, дозволяє: - збільшити приблизно у два рази діапазон підйом^ світильників; забезпечити коригування потоку світла на місце обстеження (у вертикальній площі); - підвищити його стійкість у непогодних умовах; - управляти механізмом нахилу в умовах, коли світильники піднят$. на певну висоту і треба скорегувати їх положення; - швидко кріпити і знімати світильники з конструкції штатива. Таким чином, запропонований штатив забезпечує на високому рівні роботи на місцях дорожньо-транспортних пригод у темний час доби. Запропонований штатив може бути використаний не тільки для освітлювальної апаратури, але і для кіно, фото і інших приладів, які необхідно підняти на певну висоту і корегувати їх положення. 2 600 Фіг. 1 Фіг. 2 3 600 Фіг. 3 Фіг.4 Фіг. 5 ____________________________________________ ДП “Український інститут промислової власності” (Укрпатент) Бульв. Лесі Українки, 26, Київ, 01133, Україна (044) 254-42-30, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид.арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ Вул. Горького, 180, Київ, 03680 МСП, Україна (044) 268-25-22 ___________________________________________________________ 4
