Міжщелепна шина іщенка

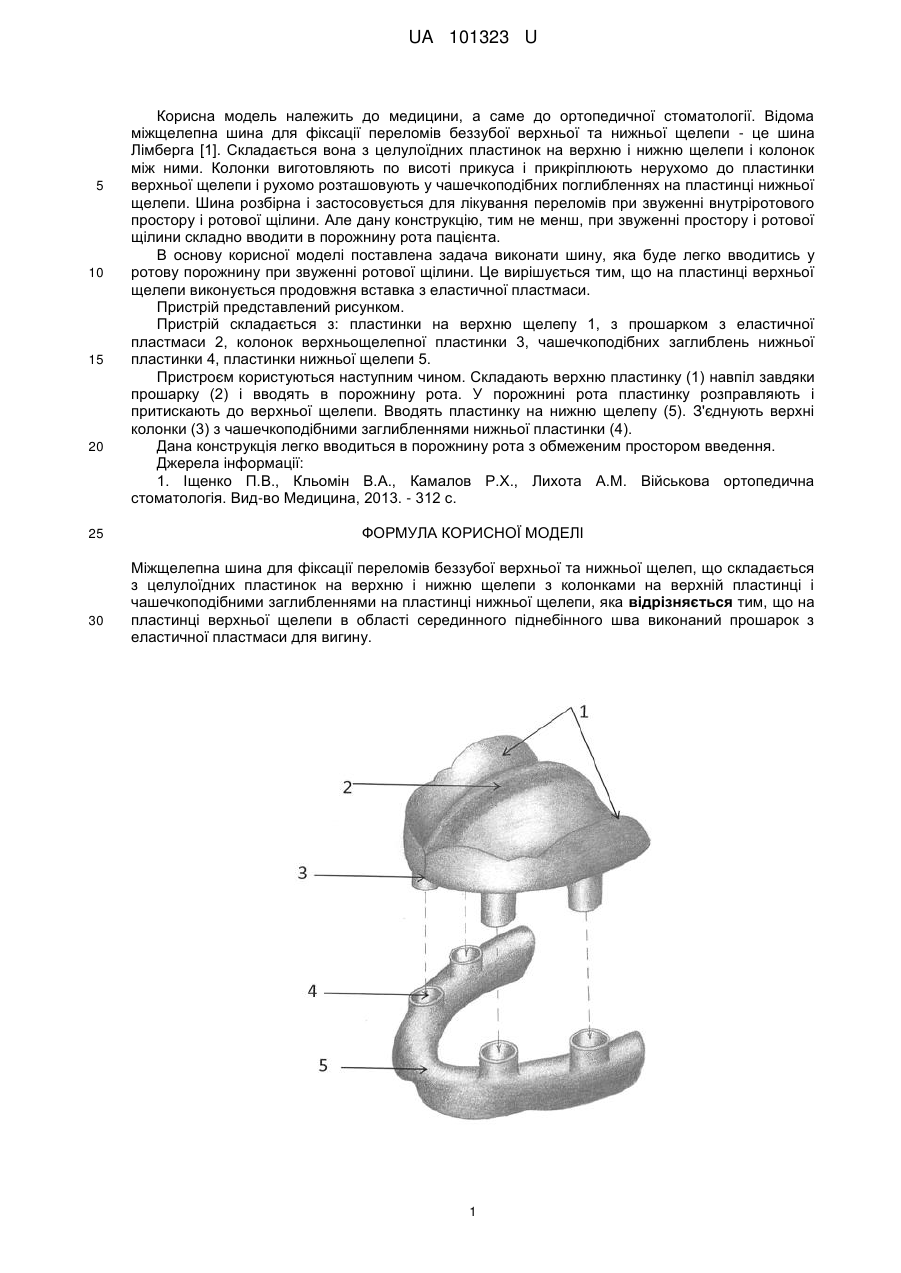

Реферат: UA 101323 U UA 101323 U 5 10 15 20 25 30 Корисна модель належить до медицини, а саме до ортопедичної стоматології. Відома міжщелепна шина для фіксації переломів беззубої верхньої та нижньої щелепи - це шина Лімберга [1]. Складається вона з целулоїдних пластинок на верхню і нижню щелепи і колонок між ними. Колонки виготовляють по висоті прикуса і прикріплюють нерухомо до пластинки верхньої щелепи і рухомо розташовують у чашечкоподібних поглибленнях на пластинці нижньої щелепи. Шина розбірна і застосовується для лікування переломів при звуженні внутріротового простору і ротової щілини. Але дану конструкцію, тим не менш, при звуженні простору і ротової щілини складно вводити в порожнину рота пацієнта. В основу корисної моделі поставлена задача виконати шину, яка буде легко вводитись у ротову порожнину при звуженні ротової щілини. Це вирішується тим, що на пластинці верхньої щелепи виконується продовжня вставка з еластичної пластмаси. Пристрій представлений рисунком. Пристрій складається з: пластинки на верхню щелепу 1, з прошарком з еластичної пластмаси 2, колонок верхньощелепної пластинки 3, чашечкоподібних заглиблень нижньої пластинки 4, пластинки нижньої щелепи 5. Пристроєм користуються наступним чином. Складають верхню пластинку (1) навпіл завдяки прошарку (2) і вводять в порожнину рота. У порожнині рота пластинку розправляють і притискають до верхньої щелепи. Вводять пластинку на нижню щелепу (5). З'єднують верхні колонки (3) з чашечкоподібними заглибленнями нижньої пластинки (4). Дана конструкція легко вводиться в порожнину рота з обмеженим простором введення. Джерела інформації: 1. Іщенко П.В., Кльомін В.А., Камалов Р.Х., Лихота A.M. Військова ортопедична стоматологія. Вид-во Медицина, 2013. - 312 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Міжщелепна шина для фіксації переломів беззубої верхньої та нижньої щелеп, що складається з целулоїдних пластинок на верхню і нижню щелепи з колонками на верхній пластинці і чашечкоподібними заглибленнями на пластинці нижньої щелепи, яка відрізняється тим, що на пластинці верхньої щелепи в області серединного піднебінного шва виконаний прошарок з еластичної пластмаси для вигину. 1 UA 101323 U Комп’ютерна верстка М. Шамоніна Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
