Верстат-качалка

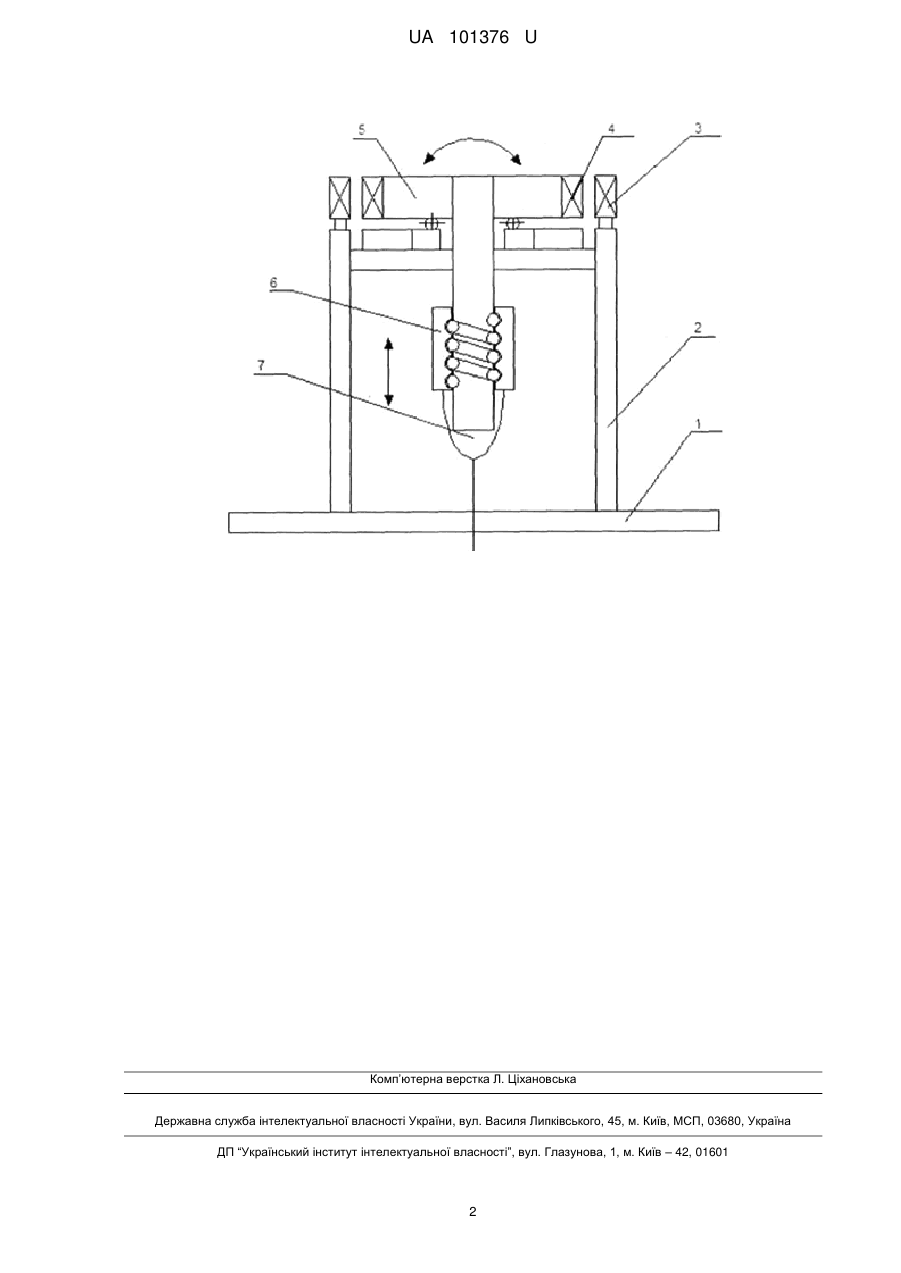

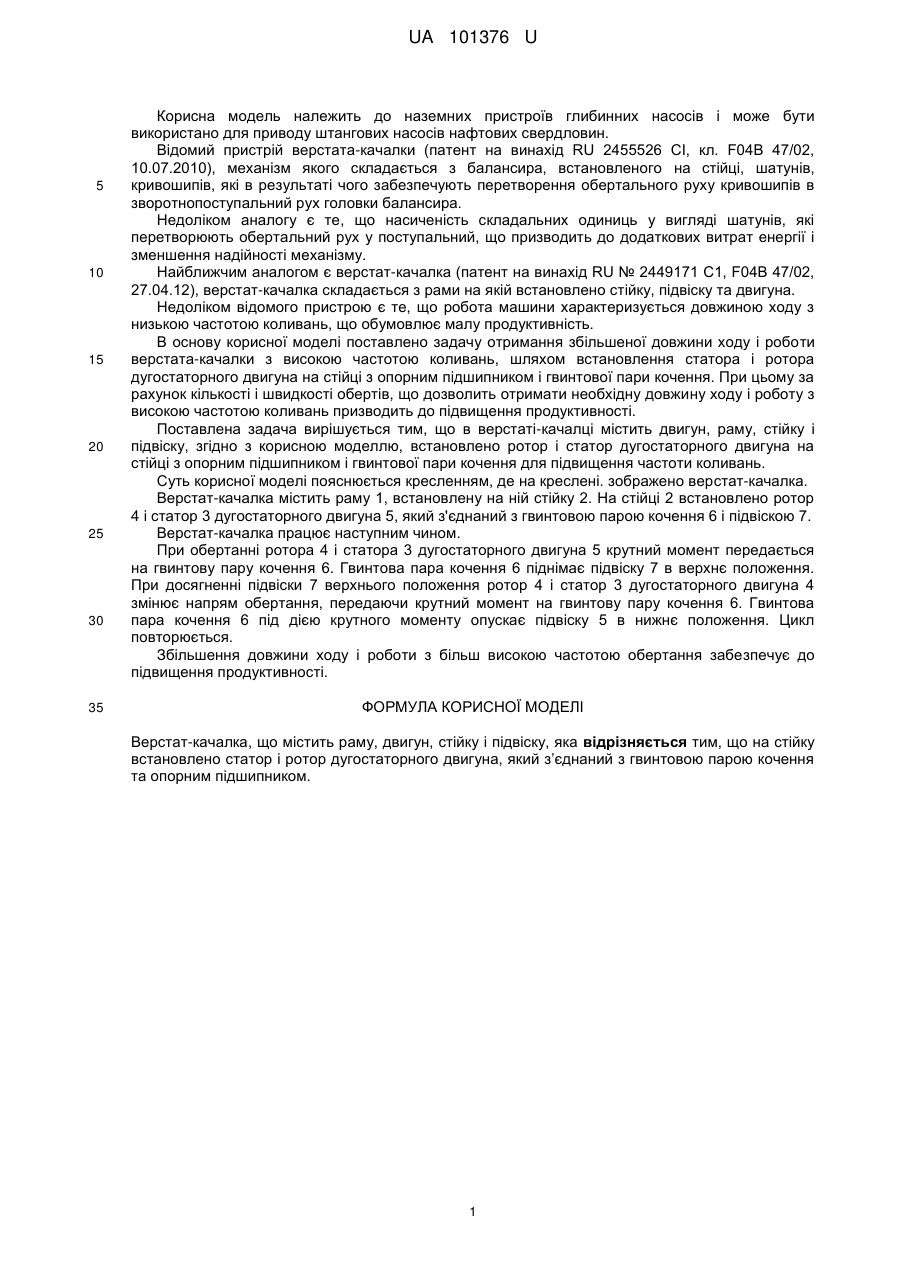

Реферат: Верстат-качалка містить раму, двигун, стійку і підвіску. На стійку встановлено статор і ротор дугостаторного двигуна, який з’єднаний з гвинтовою парою кочення та опорним підшипником. UA 101376 U (54) ВЕРСТАТ-КАЧАЛКА UA 101376 U UA 101376 U 5 10 15 20 25 30 35 Корисна модель належить до наземних пристроїв глибинних насосів і може бути використано для приводу штангових насосів нафтових свердловин. Відомий пристрій верстата-качалки (патент на винахід RU 2455526 СІ, кл. F04B 47/02, 10.07.2010), механізм якого складається з балансира, встановленого на стійці, шатунів, кривошипів, які в результаті чого забезпечують перетворення обертального руху кривошипів в зворотнопоступальний рух головки балансира. Недоліком аналогу є те, що насиченість складальних одиниць у вигляді шатунів, які перетворюють обертальний рух у поступальний, що призводить до додаткових витрат енергії і зменшення надійності механізму. Найближчим аналогом є верстат-качалка (патент на винахід RU № 2449171 С1, F04B 47/02, 27.04.12), верстат-качалка складається з рами на якій встановлено стійку, підвіску та двигуна. Недоліком відомого пристрою є те, що робота машини характеризується довжиною ходу з низькою частотою коливань, що обумовлює малу продуктивність. В основу корисної моделі поставлено задачу отримання збільшеної довжини ходу і роботи верстата-качалки з високою частотою коливань, шляхом встановлення статора і ротора дугостаторного двигуна на стійці з опорним підшипником і гвинтової пари кочення. При цьому за рахунок кількості і швидкості обертів, що дозволить отримати необхідну довжину ходу і роботу з високою частотою коливань призводить до підвищення продуктивності. Поставлена задача вирішується тим, що в верстаті-качалці містить двигун, раму, стійку і підвіску, згідно з корисною моделлю, встановлено ротор і статор дугостаторного двигуна на стійці з опорним підшипником і гвинтової пари кочення для підвищення частоти коливань. Суть корисної моделі пояснюється кресленням, де на креслені. зображено верстат-качалка. Верстат-качалка містить раму 1, встановлену на ній стійку 2. На стійці 2 встановлено ротор 4 і статор 3 дугостаторного двигуна 5, який з'єднаний з гвинтовою парою кочення 6 і підвіскою 7. Верстат-качалка працює наступним чином. При обертанні ротора 4 і статора 3 дугостаторного двигуна 5 крутний момент передається на гвинтову пару кочення 6. Гвинтова пара кочення 6 піднімає підвіску 7 в верхнє положення. При досягненні підвіски 7 верхнього положення ротор 4 і статор 3 дугостаторного двигуна 4 змінює напрям обертання, передаючи крутний момент на гвинтову пару кочення 6. Гвинтова пара кочення 6 під дією крутного моменту опускає підвіску 5 в нижнє положення. Цикл повторюється. Збільшення довжини ходу і роботи з більш високою частотою обертання забезпечує до підвищення продуктивності. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Верстат-качалка, що містить раму, двигун, стійку і підвіску, яка відрізняється тим, що на стійку встановлено статор і ротор дугостаторного двигуна, який з’єднаний з гвинтовою парою кочення та опорним підшипником. 1 UA 101376 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
