Качалка мікробіологічна патики-крамаренка

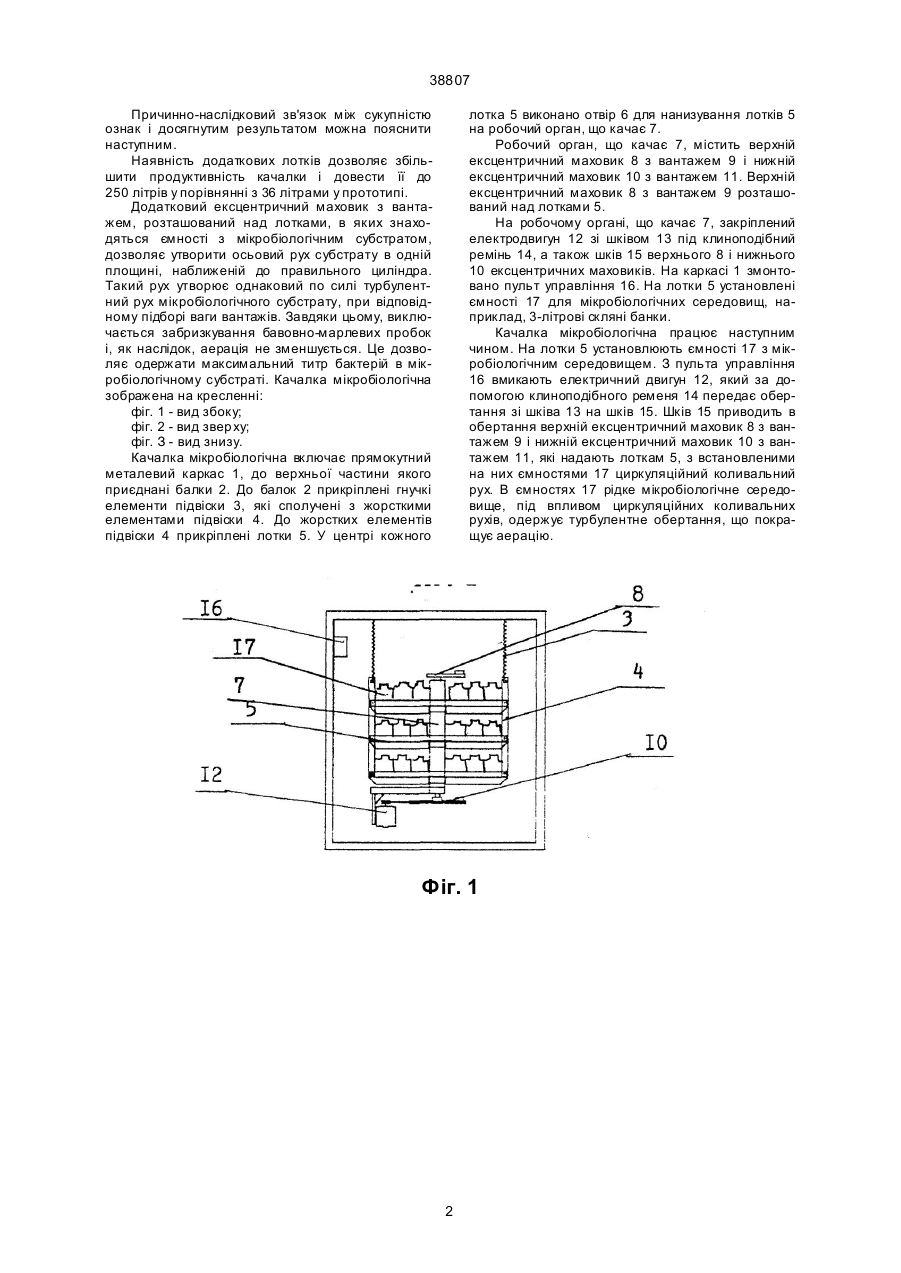

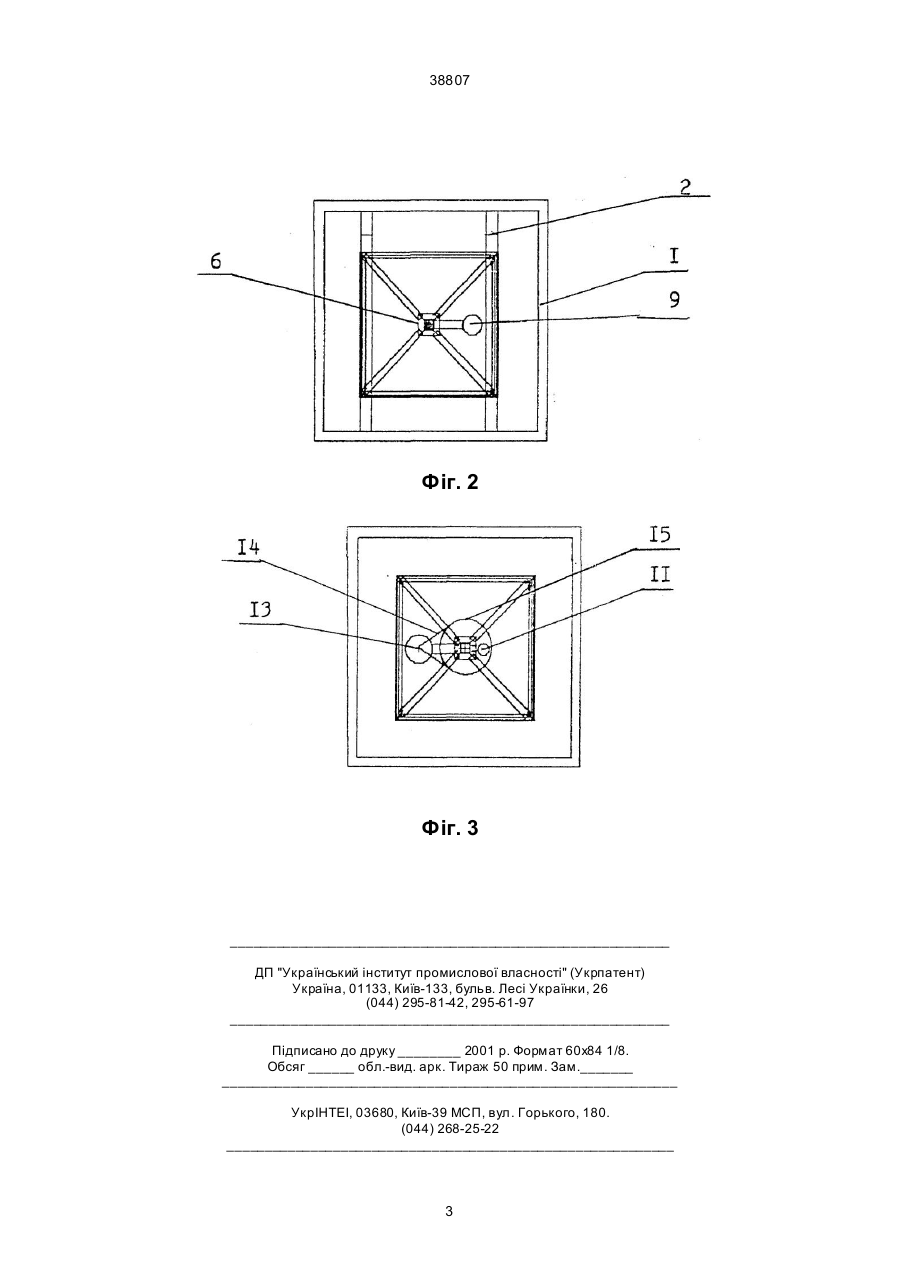

Качалка мікробіологічна, що містить каркас, до якого прикріплені гнучкі елементи підвіски, лоток і робочий орган, що качає, з нижнім ексцентричним маховиком, забезпеченим вантажем, яка відрізняється тим, що вона забезпечена додатковими лотками, у центрі яких виконані отвори для робочого органу, що качає, який забезпечений додатковим верхнім ексцентричним маховиком з вантажем, розташованим над лотками. (19) (21) 2000105908 (22) 19.10.2000 (24) 15.05.2001 (33) UA (46) 15.05.2001, Бюл. № 4, 2001 р. (72) Патика Володимир Пилипович, Крамаренко Сергій Миколайович, Ми хайлов Володимир Вячеславович (73) Патика Володимир Пилипович, Крамаренко Сергій Миколайович, Ми хайлов Володимир Вяче 38807 Причинно-наслідковий зв'язок між сукупністю ознак і досягнутим результатом можна пояснити наступним. Наявність додаткових лотків дозволяє збільшити продуктивність качалки і довести її до 250 літрів у порівнянні з 36 літрами у прототипі. Додатковий ексцентричний маховик з вантажем, розташований над лотками, в яких знаходяться ємності з мікробіологічним субстратом, дозволяє утворити осьовий рух субстрату в одній площині, наближеній до правильного циліндра. Такий рух утворює однаковий по силі турбулентний рух мікробіологічного субстрату, при відповідному підборі ваги вантажів. Завдяки цьому, виключається забризкування бавовно-марлевих пробок і, як наслідок, аерація не зменшується. Це дозволяє одержати максимальний титр бактерій в мікробіологічному субстраті. Качалка мікробіологічна зображена на кресленні: фіг. 1 - вид збоку; фіг. 2 - вид звер ху; фіг. З - вид знизу. Качалка мікробіологічна включає прямокутний металевий каркас 1, до верхньої частини якого приєднані балки 2. До балок 2 прикріплені гнучкі елементи підвіски 3, які сполучені з жорсткими елементами підвіски 4. До жорстких елементів підвіски 4 прикріплені лотки 5. У центрі кожного лотка 5 виконано отвір 6 для нанизування лотків 5 на робочий орган, що качає 7. Робочий орган, що качає 7, містить верхній ексцентричний маховик 8 з вантажем 9 і нижній ексцентричний маховик 10 з вантажем 11. Верхній ексцентричний маховик 8 з вантажем 9 розташований над лотками 5. На робочому органі, що качає 7, закріплений електродвигун 12 зі шківом 13 під клиноподібний ремінь 14, а також шків 15 верхнього 8 і нижнього 10 ексцентричних маховиків. На каркасі 1 змонтовано пульт управління 16. На лотки 5 установлені ємності 17 для мікробіологічних середовищ, наприклад, 3-літрові скляні банки. Качалка мікробіологічна працює наступним чином. На лотки 5 установлюють ємності 17 з мікробіологічним середовищем. З пульта управління 16 вмикають електричний двигун 12, який за допомогою клиноподібного ременя 14 передає обертання зі шківа 13 на шків 15. Шків 15 приводить в обертання верхній ексцентричний маховик 8 з вантажем 9 і нижній ексцентричний маховик 10 з вантажем 11, які надають лоткам 5, з встановленими на них ємностями 17 циркуляційний коливальний рух. В ємностях 17 рідке мікробіологічне середовище, під впливом циркуляційних коливальних рухів, одержує турбулентне обертання, що покращує аерацію. Фіг. 1 2 38807 Фіг. 2 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
