Спосіб муловідділення для мінералізованого активного мулу

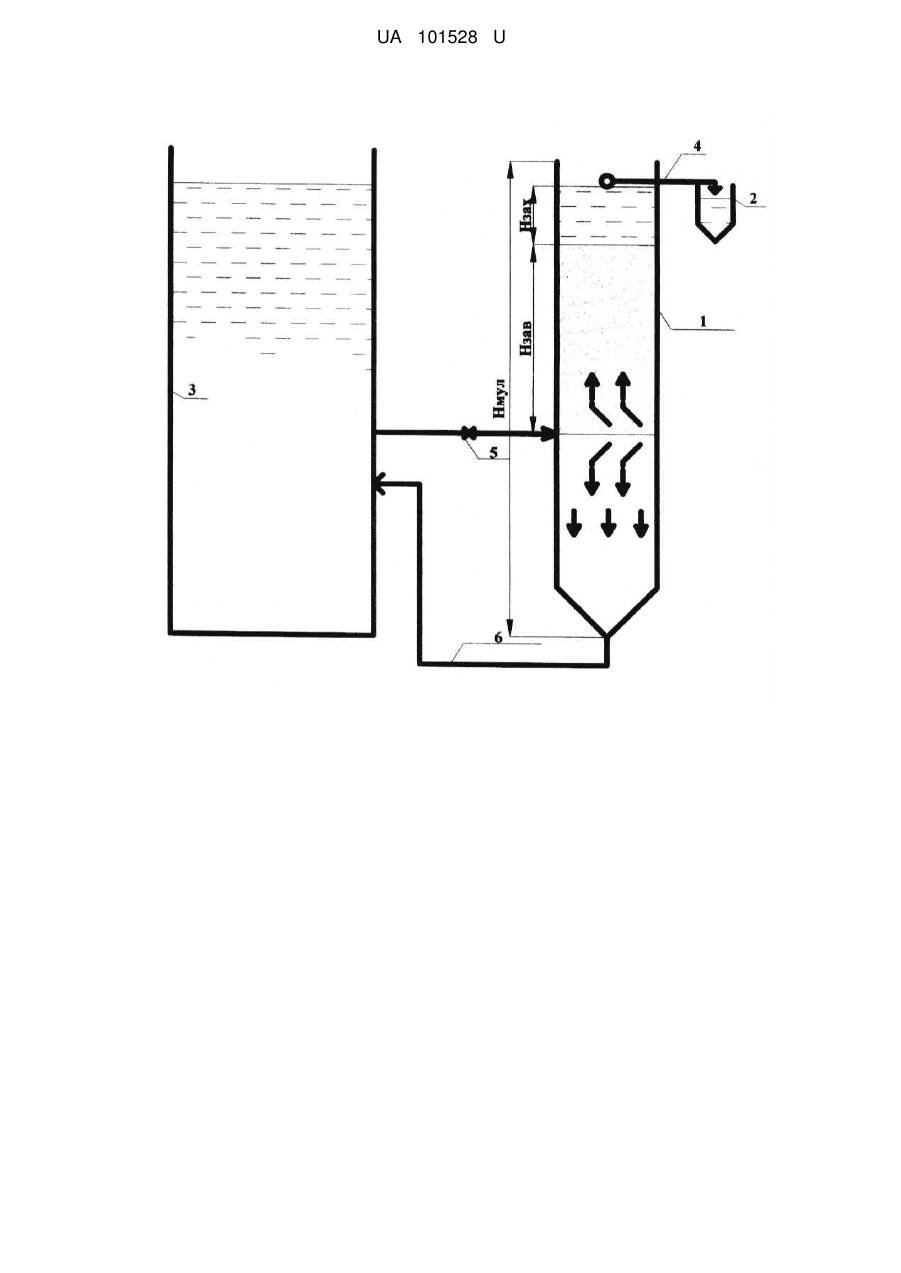

Реферат: Спосіб муловідділення мінералізованого активного мулу міських стічних вод включає муловідділення з відводом мулової води в канал стічних вод перед аеротенками і рециркуляцією в мінералізатор затриманого в муловіддільнику осаду. Муловідділення виконують шляхом освітлення у завислому шарі осаду з гідравлічним навантаженням по 3 2 муловій воді 0,1-0,5 м /(м ∙год.) і робоча концентрація активного мулу складає 6-11 г/л, а рециркуляції в мінералізатор піддають весь затриманий у муловіддільнику осад, що дозволяє можливість роботи муловідділювача при концентраціях мінералізованого активного мулу вище ніж 11 г/л. UA 101528 U (12) UA 101528 U UA 101528 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до технології муловідділення надлишкового активного мулу міських каналізаційних станцій аерації, а саме після мінералізації данного осаду, й може бути використана для обробки осадів аналогічної змісту. Відомий пристрій муловідділення надлишкового активного мулу, що утворюється під час повного біологічного очищення міських стічних вод, являє собою муловідділення шляхом гравітаційного ущільнення у відстійниках-ущільнювачах з направленням ущільненого стабілізованого осаду на зневоднювання, а мулової води в канал стічних вод перед аеротенками [1]. Такий спосіб муловідділення здатний ефективно працювати у діапазоні концентрацій активного мулу від 2 до 6 г/л [2], та під час роботи споруд з мінералізації надлишкового активного мулу його концентрації можуть досягати 6-12 г/л. Найбільш близьким по технічному рішенню є пристрій муловідділення, що включає аеробну мінералізацію і наступне муловідділення шляхом гравітаційного ущільнення з поверненням (рециркуляцією) частини ущільненого мулу в мінералізатори і направленням іншої частини на зневоднювання, а мулової води в канал стічних вод перед аеротенками. Ступінь розпаду беззольної речовини при цьому досягає 30-40 %, та граничні концентрації активного мулу до 6 г/л [2]. Цей пристрій обробки забезпечує невисокий ступінь розпаду органічної речовини і вимагає його зневоднювання після мінералізації й ущільнення. Задачею корисної моделі є ефективне відділення мінералізованого активного мулу від мулової води, та подальше відведення мулової води в канал стічних вод перед відстійниками, а надлишкового активного мулу до мінералізатора на подальшу обробку. Поставлена задача вирішується тим, що муловідділення виконують шляхом освітлення у завислому шарі осаду з гідравлічним навантаженням на дзеркало освітлювача по муловій воді 3 2 0,1-0,5 м /(м ▪год.) і співвідношенням висоти зон завислого та захисного шару не менше ніж 3:1, а рециркуляції в мінералізаторі піддають весь поданий у муловіддільник осад, що дозволяє не застосовувати додаткового перемішування. Нагромадження продуктів біохімічного розпаду органічних речовин осаду при мінералізації (нітратів і глибоко мінералізованих часток), гальмує процес муловідділення у зв'язку із чим процес загасає, тому використання для муловідділення замість гравітаційного ущільнення процесу освітлення з вищевказаним гідравлічним навантаженням забезпечує відділення від осаду разом з муловою водою дрібно дисперсних, глибоко мінералізованих часток, а висота завислого шару в муловіддільнику перешкоджає нагромадженню нітратів у осаду, що мінералізується, за рахунок денітрифікації. Відділену від осаду мулову воду зі змістом зважених речовин 100-300 мг/л потім направляють у канал стічних вод перед аеротенками. Повернення в мінералізатор усієї кількості мінералізованого активного мулу, затриманого у завислому шарі освітлювача, дозволяє виключити вимивання з осаду, що мінералізується, біоценозу мікроорганізмів, який сформувався, та здатний окисляти високомолекулярні органічні речовини осаду, тим самим, забезпечити високий ступінь його мінералізації, що дає можливість виключення подачі осаду на зневоднення. На кресленні наведено пристрій муловідділення у завислому шарі осаду. Для обробки осад подають в освітлювач (5) із завислим шаром рідини (1) та рухаючись знизу нагору, створює завислий шар із чітко вираженою верхньою границею, висота якого стабілізована постійним відводом осаду (6) із завислого шару (Нзав) назад у мінералізатор (3). Відділена мулова вода, проходячи нагору над завислим шаром і утворюючи захисний шар (Нзах), по водорозбірним трубам (4) надходить у водозбірні лотки (2) і приділяється в канал стічних вод перед аеротенками. Джерела інформації: 1. ДБН В.2.5-75:2013. Канализация. Наружные сети и сооружения. - К.: Міністерство регіонального розвитку, будівництва та житлово-комунального господарства України, 2012. 2. Яковлев С.В., Корюхина Т.А. Биохимические процессы в очистке сточных вод. - Μ.: Стройиздат, 1980. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Спосіб муловідділення мінералізованого активного мулу міських стічних вод, що включає муловідділення з відводом мулової води в канал стічних вод перед аеротенками і рециркуляцією в мінералізатор затриманого в муловіддільнику осаду, який відрізняється тим, що муловідділення виконують шляхом освітлення у завислому шарі осаду з гідравлічним 3 2 навантаженням по муловій воді 0,1-0,5 м /(м ∙год.) і робоча концентрація активного мулу 1 UA 101528 U складає 6-11 г/л, а рециркуляції в мінералізатор піддають весь затриманий у муловіддільнику осад, що дозволяє можливість роботи муловідділювача при концентраціях мінералізованого активного мулу вище ніж 11 г/л. Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
