Здрібнювальний робочий орган навантажувача-подрібнювача

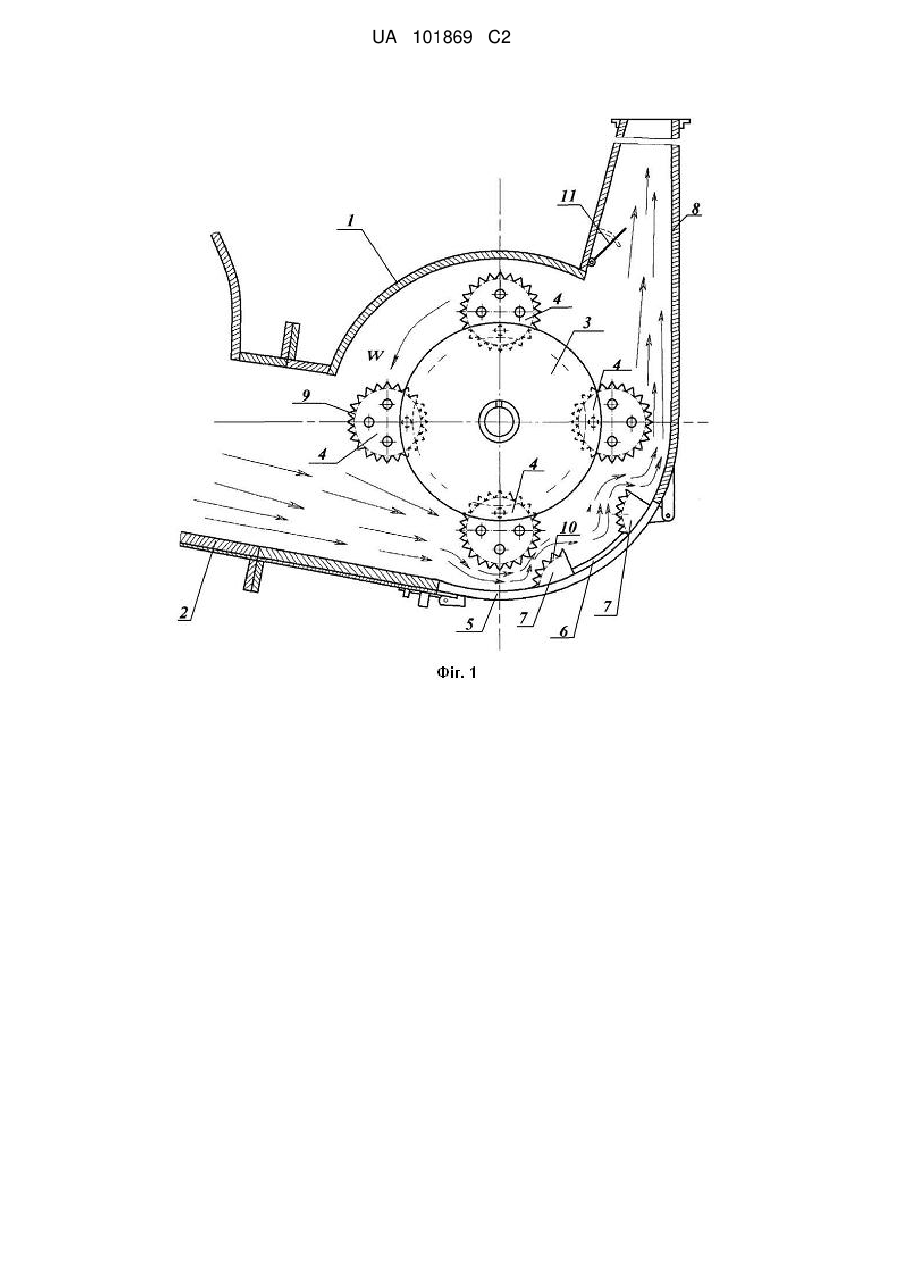

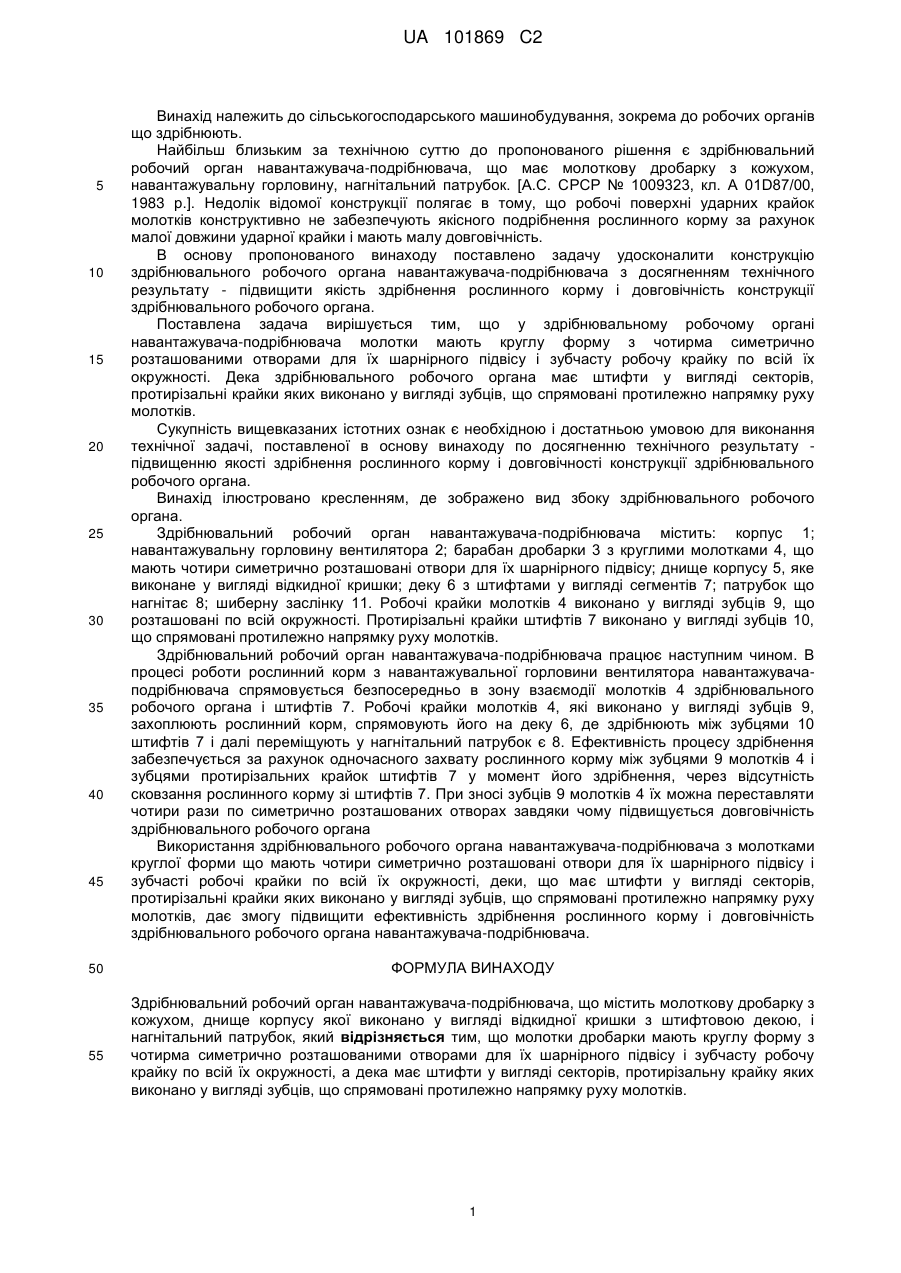

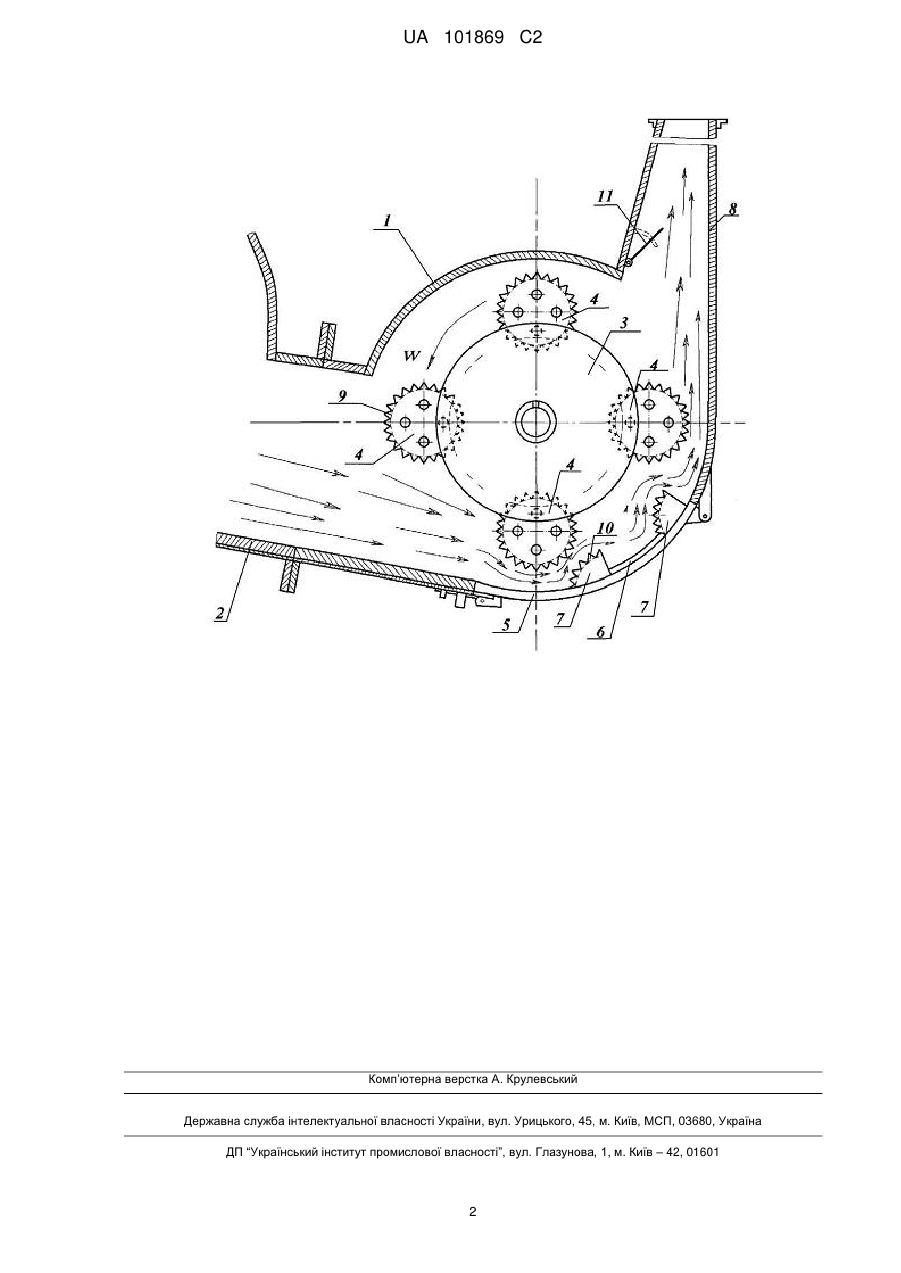

Реферат: Заявлений здрібнювальний робочий орган навантажувача-подрібнювача містить молоткову дробарку з кожухом, днище корпусу якої виконано у вигляді відкидної кришки з штифтовою декою, і нагнітальний патрубок. Молотки дробарки мають круглу форму з чотирма симетрично розташованими отворами для їх шарнірного підвісу і зубчасту робочу крайку по всій їх окружності. Дека має штифти у вигляді секторів, протирізальну крайку яких виконано у вигляді зубців, що спрямовані протилежно напрямку руху молотків. UA 101869 C2 (12) UA 101869 C2 UA 101869 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до сільськогосподарського машинобудування, зокрема до робочих органів що здрібнюють. Найбільш близьким за технічною суттю до пропонованого рішення є здрібнювальний робочий орган навантажувача-подрібнювача, що має молоткову дробарку з кожухом, навантажувальну горловину, нагнітальний патрубок. [А.С. СРСР № 1009323, кл. А 01D87/00, 1983 p.]. Недолік відомої конструкції полягає в тому, що робочі поверхні ударних крайок молотків конструктивно не забезпечують якісного подрібнення рослинного корму за рахунок малої довжини ударної крайки і мають малу довговічність. В основу пропонованого винаходу поставлено задачу удосконалити конструкцію здрібнювального робочого органа навантажувача-подрібнювача з досягненням технічного результату - підвищити якість здрібнення рослинного корму і довговічність конструкції здрібнювального робочого органа. Поставлена задача вирішується тим, що у здрібнювальному робочому органі навантажувача-подрібнювача молотки мають круглу форму з чотирма симетрично розташованими отворами для їх шарнірного підвісу і зубчасту робочу крайку по всій їх окружності. Дека здрібнювального робочого органа має штифти у вигляді секторів, протирізальні крайки яких виконано у вигляді зубців, що спрямовані протилежно напрямку руху молотків. Сукупність вищевказаних істотних ознак є необхідною і достатньою умовою для виконання технічної задачі, поставленої в основу винаходу по досягненню технічного результату підвищенню якості здрібнення рослинного корму і довговічності конструкції здрібнювального робочого органа. Винахід ілюстровано кресленням, де зображено вид збоку здрібнювального робочого органа. Здрібнювальний робочий орган навантажувача-подрібнювача містить: корпус 1; навантажувальну горловину вентилятора 2; барабан дробарки 3 з круглими молотками 4, що мають чотири симетрично розташовані отвори для їх шарнірного підвісу; днище корпусу 5, яке виконане у вигляді відкидної кришки; деку 6 з штифтами у вигляді сегментів 7; патрубок що нагнітає 8; шиберну заслінку 11. Робочі крайки молотків 4 виконано у вигляді зубців 9, що розташовані по всій окружності. Протирізальні крайки штифтів 7 виконано у вигляді зубців 10, що спрямовані протилежно напрямку руху молотків. Здрібнювальний робочий орган навантажувача-подрібнювача працює наступним чином. В процесі роботи рослинний корм з навантажувальної горловини вентилятора навантажувачаподрібнювача спрямовується безпосередньо в зону взаємодії молотків 4 здрібнювального робочого органа і штифтів 7. Робочі крайки молотків 4, які виконано у вигляді зубців 9, захоплюють рослинний корм, спрямовують його на деку 6, де здрібнюють між зубцями 10 штифтів 7 і далі переміщують у нагнітальний патрубок є 8. Ефективність процесу здрібнення забезпечується за рахунок одночасного захвату рослинного корму між зубцями 9 молотків 4 і зубцями протирізальних крайок штифтів 7 у момент його здрібнення, через відсутність сковзання рослинного корму зі штифтів 7. При зносі зубців 9 молотків 4 їх можна переставляти чотири рази по симетрично розташованих отворах завдяки чому підвищується довговічність здрібнювального робочого органа Використання здрібнювального робочого органа навантажувача-подрібнювача з молотками круглої форми що мають чотири симетрично розташовані отвори для їх шарнірного підвісу і зубчасті робочі крайки по всій їх окружності, деки, що має штифти у вигляді секторів, протирізальні крайки яких виконано у вигляді зубців, що спрямовані протилежно напрямку руху молотків, дає змогу підвищити ефективність здрібнення рослинного корму і довговічність здрібнювального робочого органа навантажувача-подрібнювача. ФОРМУЛА ВИНАХОДУ Здрібнювальний робочий орган навантажувача-подрібнювача, що містить молоткову дробарку з кожухом, днище корпусу якої виконано у вигляді відкидної кришки з штифтовою декою, і нагнітальний патрубок, який відрізняється тим, що молотки дробарки мають круглу форму з чотирма симетрично розташованими отворами для їх шарнірного підвісу і зубчасту робочу крайку по всій їх окружності, а дека має штифти у вигляді секторів, протирізальну крайку яких виконано у вигляді зубців, що спрямовані протилежно напрямку руху молотків. 1 UA 101869 C2 Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
