Робочий орган гвинтового транспортера-подрібнювача
Номер патенту: 59288
Опубліковано: 15.08.2003
Формула / Реферат
Робочий орган гвинтового транспортера-подрібнювача, що містить вал, на якому закріплена суцільна спіраль змінного профілю, який відрізняється тим, що периферійна поверхня спіралі утворена у вигляді окремих пелюстків, торцеві поверхні яких виконані заточеними, причому робочі різальні кромки пелюстків зміщені відносно неробочих кромок наступних пелюстків.
Текст

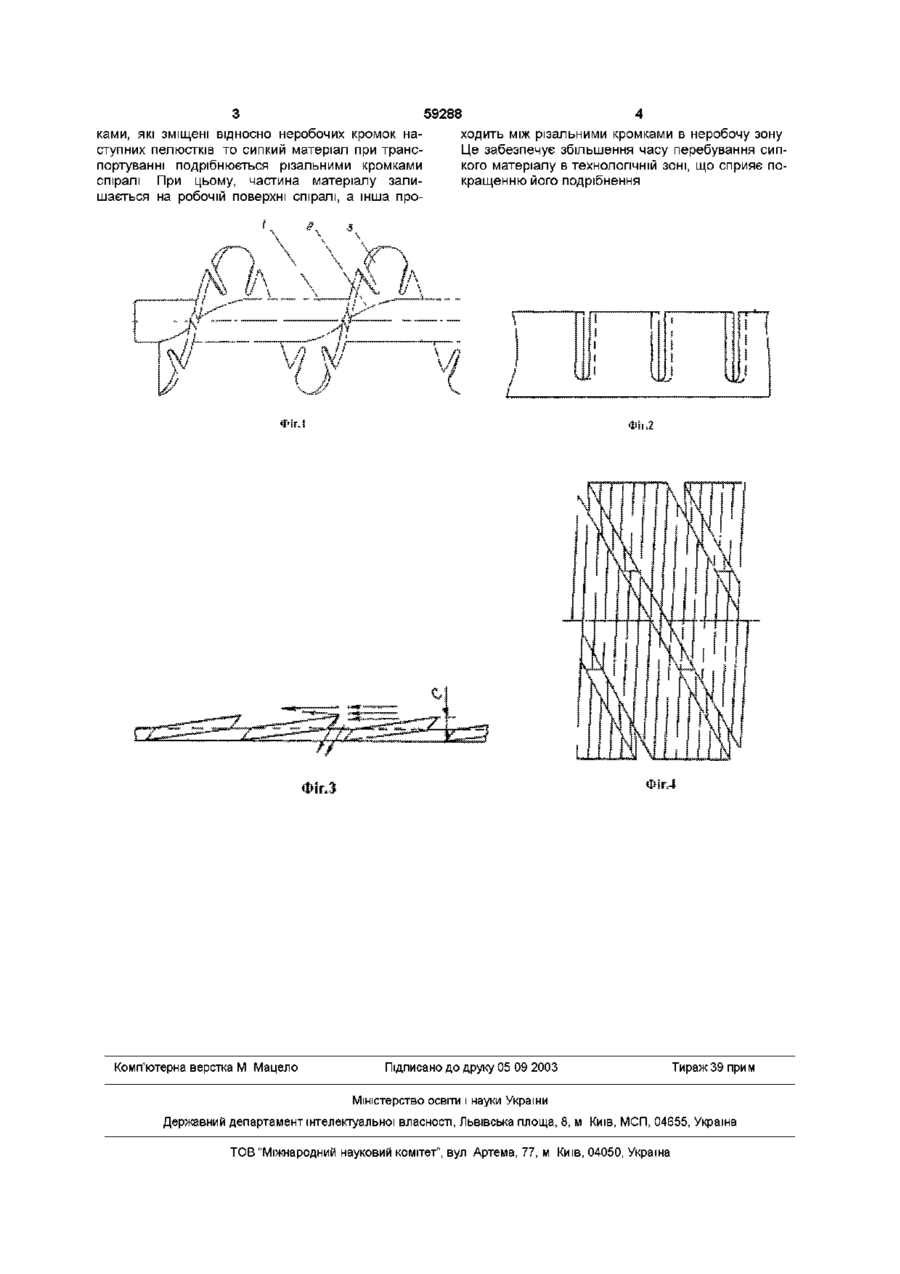

Робочий орган гвинтового транспортераподрібнювача, що містить вал, на якому закріплена суцільна спіраль змінного профілю, який відрізняється тим, що периферійна поверхня спіралі утворена у вигляді окремих пелюстків, торцеві поверхні яких виконані заточеними, причому робочі різальні кромки пелюстків зміщені відносно неробочих кромок наступних пелюстків взаємодія матеріалу в зоні максимальних ЛІНІЙНИХ швидкостей периферії пелюстків і за рахунок цього досягається ефективне подрібнення матеріалу Поставлена задача досягається за рахунок того, що в робочому органі гвинтового транспортераподрібнювача, що містить вал, на якому закріплена суцільна спіраль змінного профілю, згідно винаходу вводиться те, що периферійна поверхня спіралі утворена у вигляді окремих пелюстків, торцеві поверхні яких виконані заточеними, причому робочі різальні кромки пелюстків зміщені відносно неробочих кромок наступних пелюстків Загальний вигляд робочого органу гвинтового транспортера-подрібнювача зображено на ф і г 1 , фіг 2 - вигляд розгортки спіральної поверхні, фіг 3 схема переміщення потоку матеріалу по робочій поверхні, фіг 4 - схема заготовки спіралі змінного профілю Робочий орган гвинтового транспортераподрібнювача містить вал 1, на якому закріплена суцільна спіраль змінного профілю 2 Периферійна поверхня спіралі 2 утворена у вигляді окремих пелюстків 3, торцеві поверхні яких виконані заточеними, причому різальні кромки пелюстків зміщені відносно неробочих кромок наступних пелюстків на величину зазору "с" (фіг 3) Працює робочий орган гвинтового транспортера-подрібнювача наступним чином Робочий орган розташовується і обертається в напрямній трубі (на рисунку не зображена) При подачі сипкого матеріалу, він захоплюється спіраллю і подається в зону вивантаження Оскільки периферійна поверхня спіралі виконана у вигляді окремих пелюстків із заточеними різальними кром 00 00 о> ю З 59288 ками, які зміщені відносно неробочих кромок находить між різальними кромками в неробочу зону ступних пелюстків то сипкий матеріал при трансЦе забезпечує збільшення часу перебування сиппортуванні подрібнюється різальними кромками кого матеріалу в технологічній зоні, що сприяє поспіралі При цьому, частина матеріалу заликращенню його подрібнення шається на робочій поверхні спіралі, а інша про ФІГ. ФІ Комп'ютерна верстка М Мацело Підписано до друку 05 09 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
ДивитисяДодаткова інформація
Назва патенту англійськоюWorking body of grinding conveyor screw
Автори англійськоюHevko Roman Bohdanovych
Назва патенту російськоюРабочий орган винтового транспортера-измельчителя
Автори російськоюГевко Роман Богданович
МПК / Мітки
МПК: B65G 33/26, B65G 33/16
Мітки: транспортера-подрібнювача, робочий, орган, гвинтового
