Карбюратор модель кмс-3 для бензинового двигуна

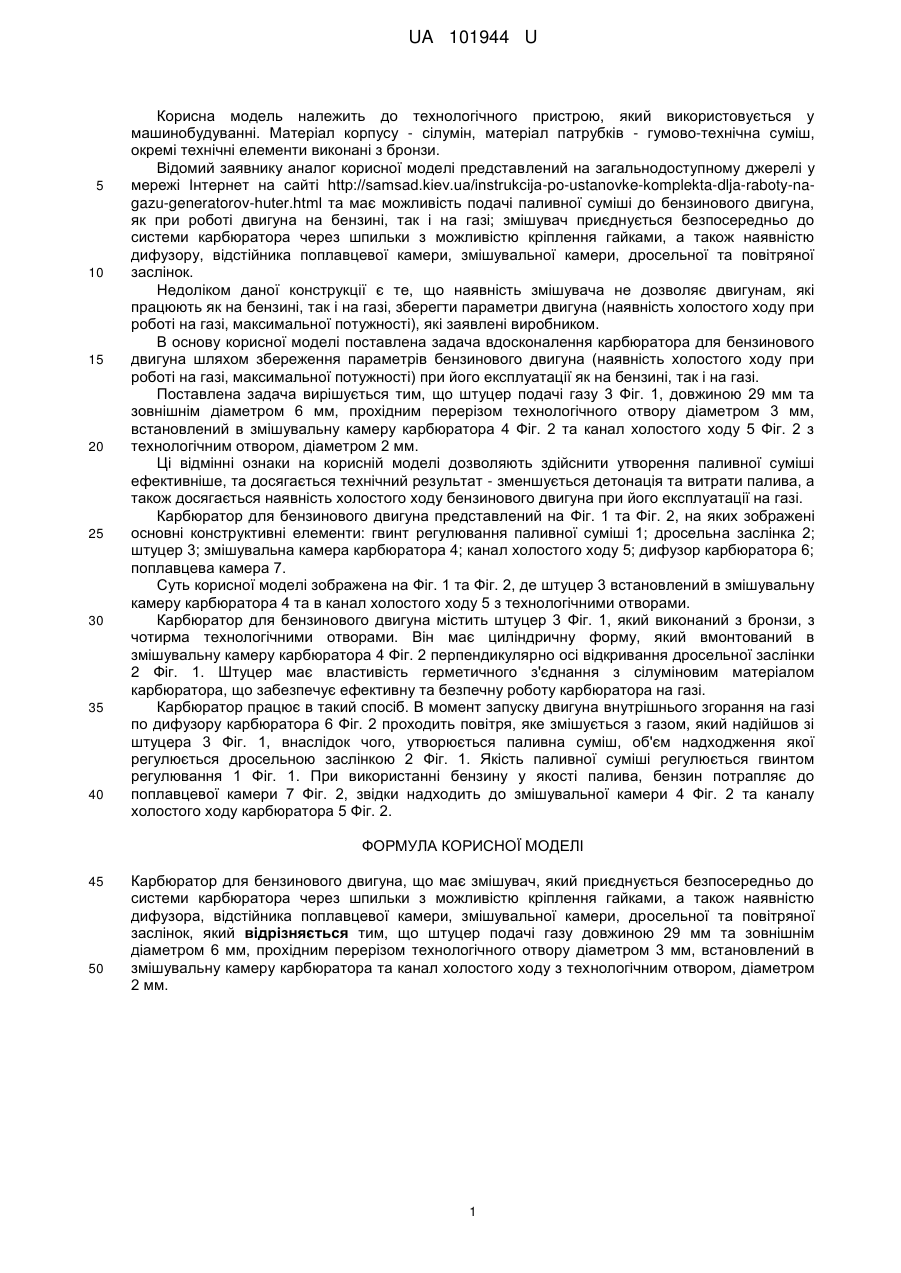

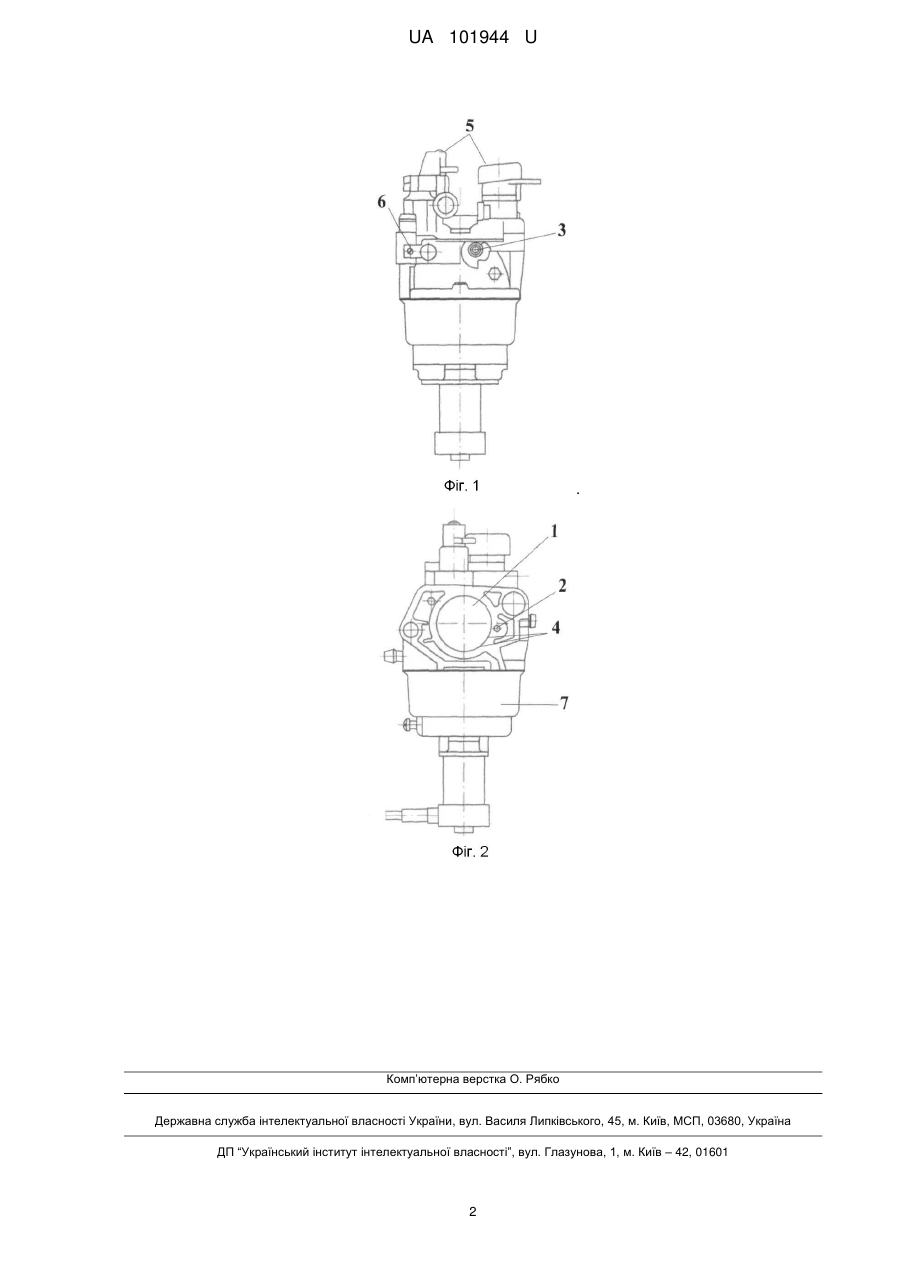

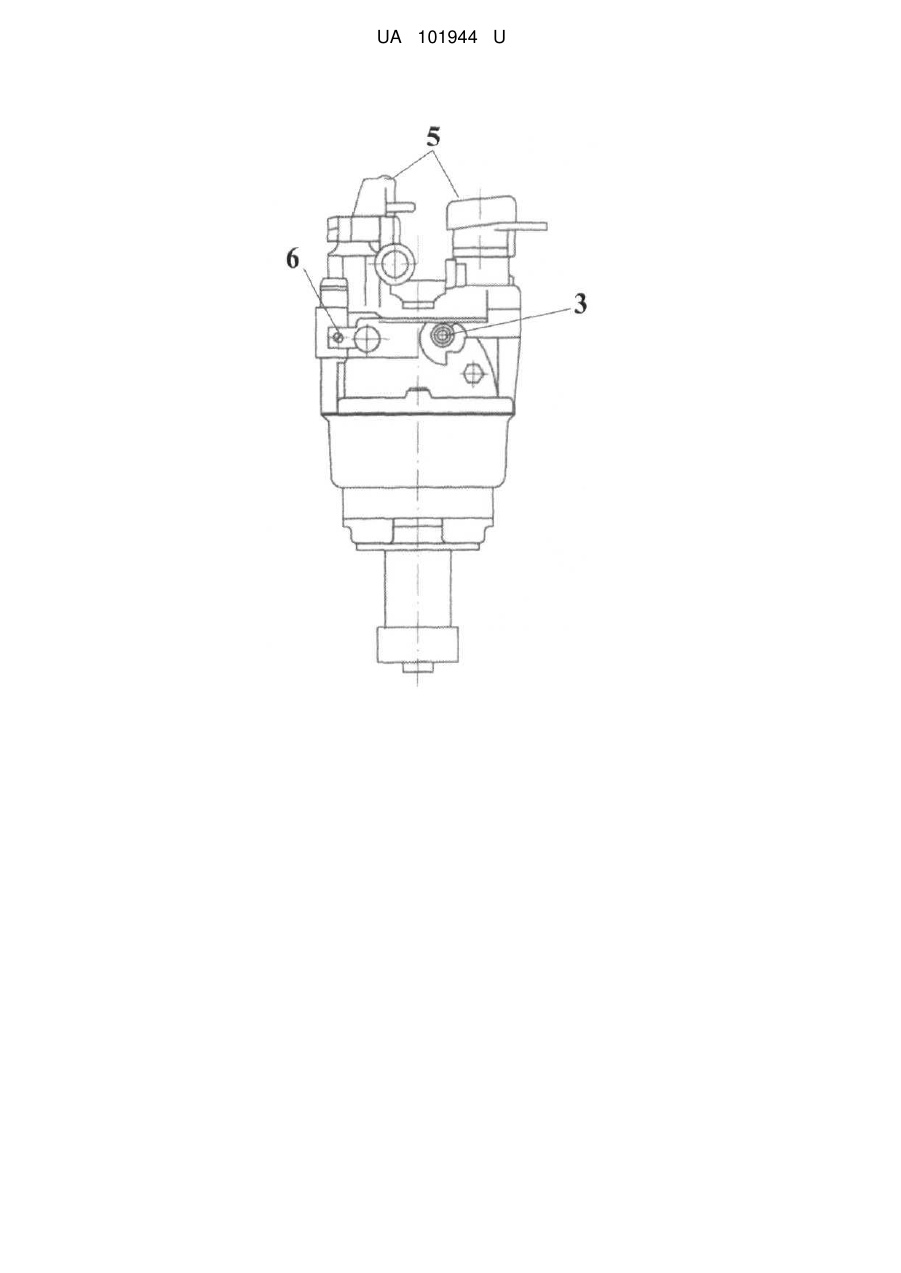

Реферат: UA 101944 U UA 101944 U 5 10 15 20 25 30 35 40 Корисна модель належить до технологічного пристрою, який використовується у машинобудуванні. Матеріал корпусу - сілумін, матеріал патрубків - гумово-технічна суміш, окремі технічні елементи виконані з бронзи. Відомий заявнику аналог корисної моделі представлений на загальнодоступному джерелі у мережі Інтернет на сайті http://samsad.kiev.ua/instrukcija-po-ustanovke-komplekta-dlja-raboty-nagazu-generatorov-huter.html та має можливість подачі паливної суміші до бензинового двигуна, як при роботі двигуна на бензині, так і на газі; змішувач приєднується безпосередньо до системи карбюратора через шпильки з можливістю кріплення гайками, а також наявністю дифузору, відстійника поплавцевої камери, змішувальної камери, дросельної та повітряної заслінок. Недоліком даної конструкції є те, що наявність змішувача не дозволяє двигунам, які працюють як на бензині, так і на газі, зберегти параметри двигуна (наявність холостого ходу при роботі на газі, максимальної потужності), які заявлені виробником. В основу корисної моделі поставлена задача вдосконалення карбюратора для бензинового двигуна шляхом збереження параметрів бензинового двигуна (наявність холостого ходу при роботі на газі, максимальної потужності) при його експлуатації як на бензині, так і на газі. Поставлена задача вирішується тим, що штуцер подачі газу 3 Фіг. 1, довжиною 29 мм та зовнішнім діаметром 6 мм, прохідним перерізом технологічного отвору діаметром 3 мм, встановлений в змішувальну камеру карбюратора 4 Фіг. 2 та канал холостого ходу 5 Фіг. 2 з технологічним отвором, діаметром 2 мм. Ці відмінні ознаки на корисній моделі дозволяють здійснити утворення паливної суміші ефективніше, та досягається технічний результат - зменшується детонація та витрати палива, а також досягається наявність холостого ходу бензинового двигуна при його експлуатації на газі. Карбюратор для бензинового двигуна представлений на Фіг. 1 та Фіг. 2, на яких зображені основні конструктивні елементи: гвинт регулювання паливної суміші 1; дросельна заслінка 2; штуцер 3; змішувальна камера карбюратора 4; канал холостого ходу 5; дифузор карбюратора 6; поплавцева камера 7. Суть корисної моделі зображена на Фіг. 1 та Фіг. 2, де штуцер 3 встановлений в змішувальну камеру карбюратора 4 та в канал холостого ходу 5 з технологічними отворами. Карбюратор для бензинового двигуна містить штуцер 3 Фіг. 1, який виконаний з бронзи, з чотирма технологічними отворами. Він має циліндричну форму, який вмонтований в змішувальну камеру карбюратора 4 Фіг. 2 перпендикулярно осі відкривання дросельної заслінки 2 Фіг. 1. Штуцер має властивість герметичного з'єднання з сілуміновим матеріалом карбюратора, що забезпечує ефективну та безпечну роботу карбюратора на газі. Карбюратор працює в такий спосіб. В момент запуску двигуна внутрішнього згорання на газі по дифузору карбюратора 6 Фіг. 2 проходить повітря, яке змішується з газом, який надійшов зі штуцера 3 Фіг. 1, внаслідок чого, утворюється паливна суміш, об'єм надходження якої регулюється дросельною заслінкою 2 Фіг. 1. Якість паливної суміші регулюється гвинтом регулювання 1 Фіг. 1. При використанні бензину у якості палива, бензин потрапляє до поплавцевої камери 7 Фіг. 2, звідки надходить до змішувальної камери 4 Фіг. 2 та каналу холостого ходу карбюратора 5 Фіг. 2. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Карбюратор для бензинового двигуна, що має змішувач, який приєднується безпосередньо до системи карбюратора через шпильки з можливістю кріплення гайками, а також наявністю дифузора, відстійника поплавцевої камери, змішувальної камери, дросельної та повітряної заслінок, який відрізняється тим, що штуцер подачі газу довжиною 29 мм та зовнішнім діаметром 6 мм, прохідним перерізом технологічного отвору діаметром 3 мм, встановлений в змішувальну камеру карбюратора та канал холостого ходу з технологічним отвором, діаметром 2 мм. 1 UA 101944 U . Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
