Пристрій для армування ґрунтів

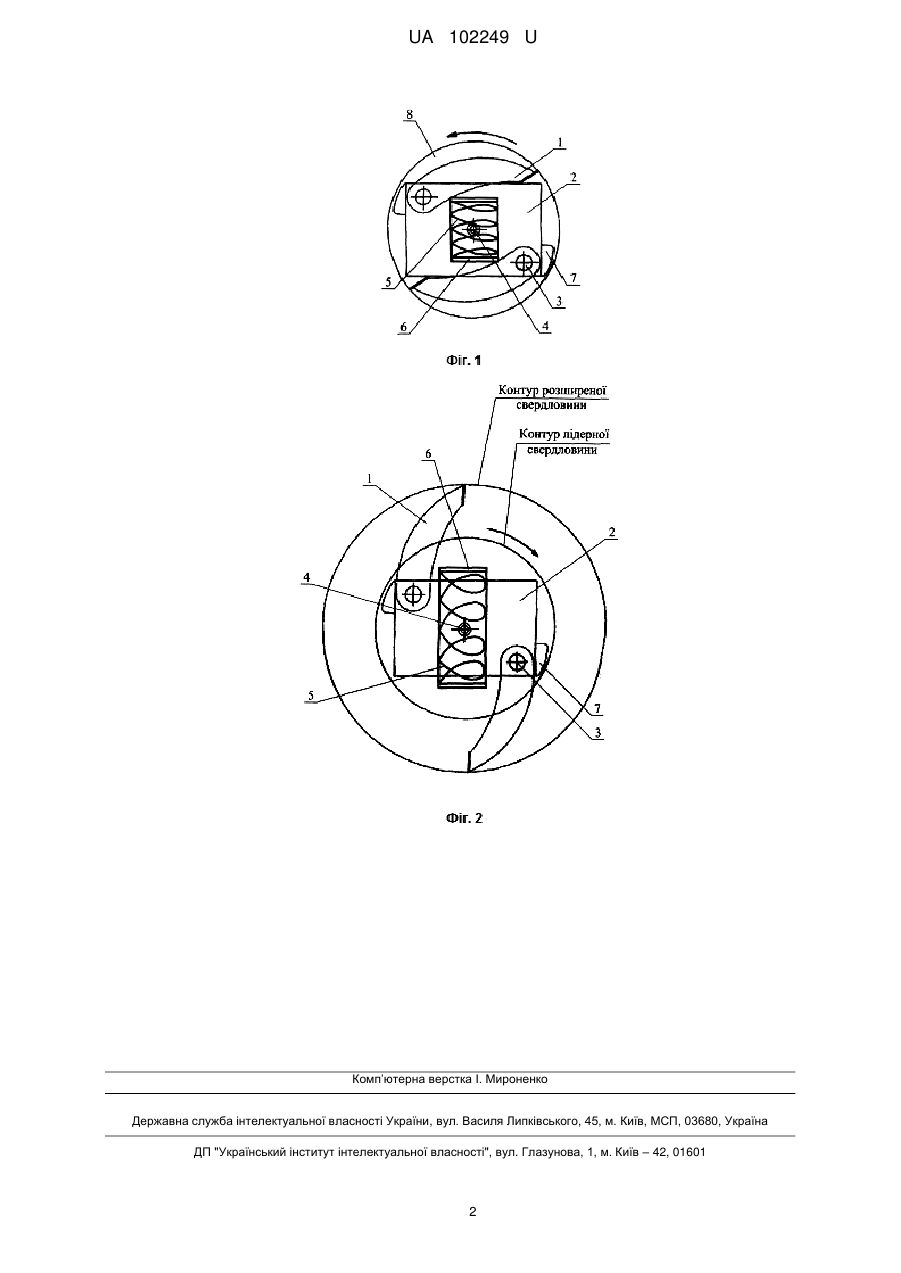

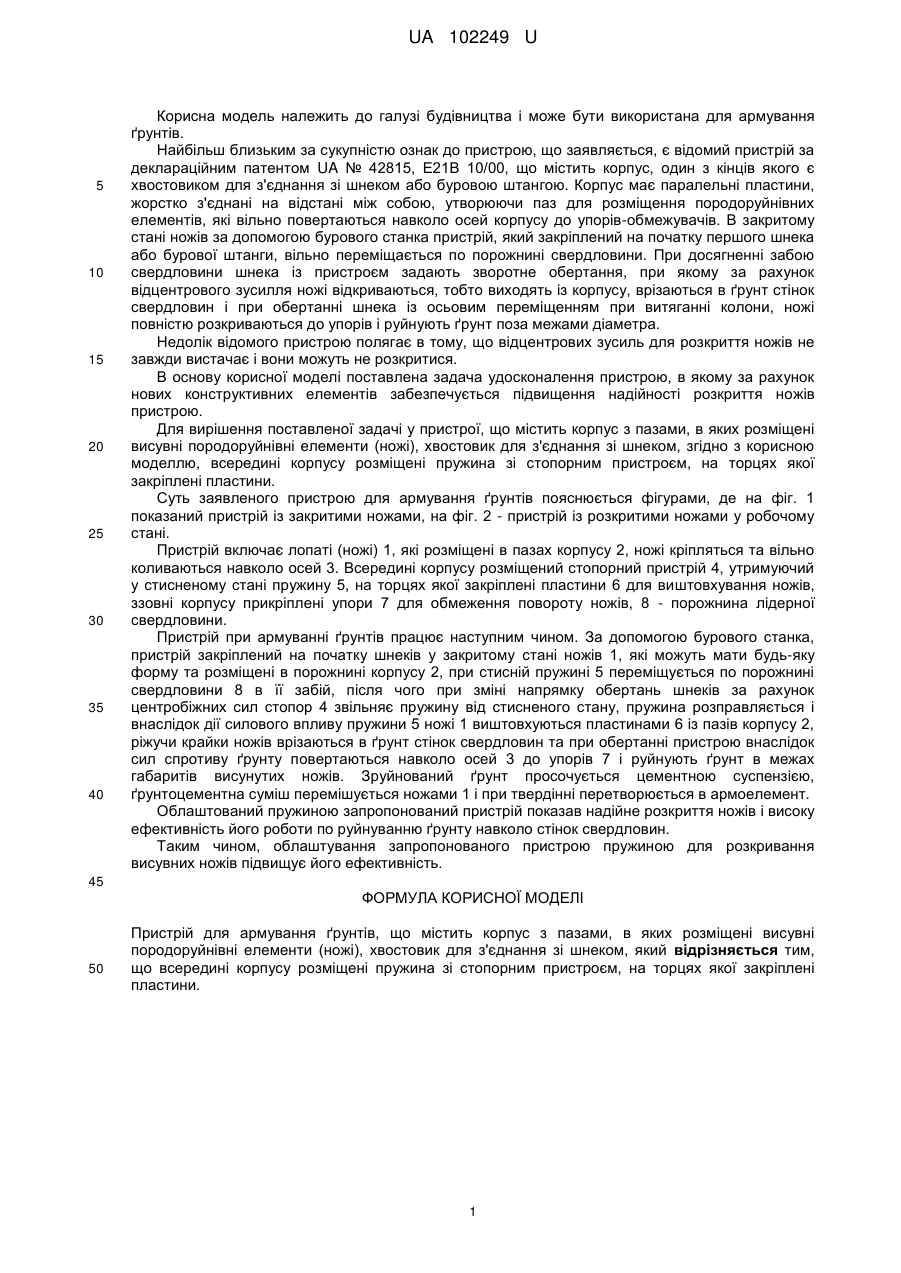

Реферат: UA 102249 U UA 102249 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі будівництва і може бути використана для армування ґрунтів. Найбільш близьким за сукупністю ознак до пристрою, що заявляється, є відомий пристрій за деклараційним патентом UA № 42815, Е21В 10/00, що містить корпус, один з кінців якого є хвостовиком для з'єднання зі шнеком або буровою штангою. Корпус має паралельні пластини, жорстко з'єднані на відстані між собою, утворюючи паз для розміщення породоруйнівних елементів, які вільно повертаються навколо осей корпусу до упорів-обмежувачів. В закритому стані ножів за допомогою бурового станка пристрій, який закріплений на початку першого шнека або бурової штанги, вільно переміщається по порожнині свердловини. При досягненні забою свердловини шнека із пристроєм задають зворотне обертання, при якому за рахунок відцентрового зусилля ножі відкриваються, тобто виходять із корпусу, врізаються в ґрунт стінок свердловин і при обертанні шнека із осьовим переміщенням при витяганні колони, ножі повністю розкриваються до упорів і руйнують ґрунт поза межами діаметра. Недолік відомого пристрою полягає в тому, що відцентрових зусиль для розкриття ножів не завжди вистачає і вони можуть не розкритися. В основу корисної моделі поставлена задача удосконалення пристрою, в якому за рахунок нових конструктивних елементів забезпечується підвищення надійності розкриття ножів пристрою. Для вирішення поставленої задачі у пристрої, що містить корпус з пазами, в яких розміщені висувні породоруйнівні елементи (ножі), хвостовик для з'єднання зі шнеком, згідно з корисною моделлю, всередині корпусу розміщені пружина зі стопорним пристроєм, на торцях якої закріплені пластини. Суть заявленого пристрою для армування ґрунтів пояснюється фігурами, де на фіг. 1 показаний пристрій із закритими ножами, на фіг. 2 - пристрій із розкритими ножами у робочому стані. Пристрій включає лопаті (ножі) 1, які розміщені в пазах корпусу 2, ножі кріпляться та вільно коливаються навколо осей 3. Всередині корпусу розміщений стопорний пристрій 4, утримуючий у стисненому стані пружину 5, на торцях якої закріплені пластини 6 для виштовхування ножів, ззовні корпусу прикріплені упори 7 для обмеження повороту ножів, 8 - порожнина лідерної свердловини. Пристрій при армуванні ґрунтів працює наступним чином. За допомогою бурового станка, пристрій закріплений на початку шнеків у закритому стані ножів 1, які можуть мати будь-яку форму та розміщені в порожнині корпусу 2, при стисній пружині 5 переміщується по порожнині свердловини 8 в її забій, після чого при зміні напрямку обертань шнеків за рахунок центробіжних сил стопор 4 звільняє пружину від стисненого стану, пружина розправляється і внаслідок дії силового впливу пружини 5 ножі 1 виштовхуються пластинами 6 із пазів корпусу 2, ріжучи крайки ножів врізаються в ґрунт стінок свердловин та при обертанні пристрою внаслідок сил спротиву ґрунту повертаються навколо осей 3 до упорів 7 і руйнують ґрунт в межах габаритів висунутих ножів. Зруйнований ґрунт просочується цементною суспензією, ґрунтоцементна суміш перемішується ножами 1 і при твердінні перетворюється в армоелемент. Облаштований пружиною запропонований пристрій показав надійне розкриття ножів і високу ефективність його роботи по руйнуванню ґрунту навколо стінок свердловин. Таким чином, облаштування запропонованого пристрою пружиною для розкривання висувних ножів підвищує його ефективність. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Пристрій для армування ґрунтів, що містить корпус з пазами, в яких розміщені висувні породоруйнівні елементи (ножі), хвостовик для з'єднання зі шнеком, який відрізняється тим, що всередині корпусу розміщені пружина зі стопорним пристроєм, на торцях якої закріплені пластини. 1 UA 102249 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 2
