Оптична захисна каска

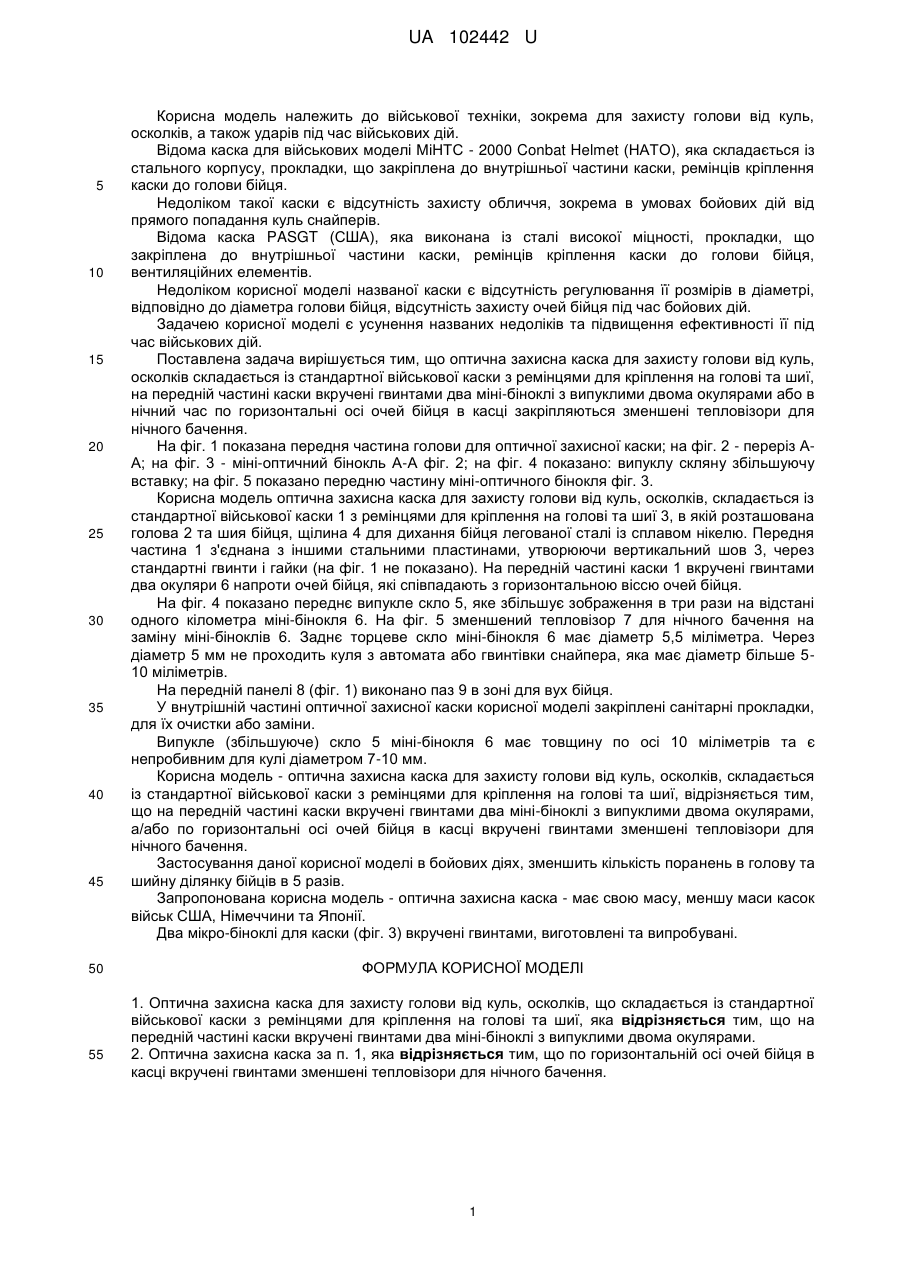

Реферат: Оптична захисна каска для захисту голови від куль, осколків складається із стандартної військової каски з ремінцями для кріплення на голові та шиї. На передній частині каски вкручені гвинтами два міні-біноклі з випуклими двома окулярами. UA 102442 U (54) ОПТИЧНА ЗАХИСНА КАСКА UA 102442 U UA 102442 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до військової техніки, зокрема для захисту голови від куль, осколків, а також ударів під час військових дій. Відома каска для військових моделі МіНТС - 2000 Conbat Helmet (НАТО), яка складається із стального корпусу, прокладки, що закріплена до внутрішньої частини каски, ремінців кріплення каски до голови бійця. Недоліком такої каски є відсутність захисту обличчя, зокрема в умовах бойових дій від прямого попадання куль снайперів. Відома каска PASGT (США), яка виконана із сталі високої міцності, прокладки, що закріплена до внутрішньої частини каски, ремінців кріплення каски до голови бійця, вентиляційних елементів. Недоліком корисної моделі названої каски є відсутність регулювання її розмірів в діаметрі, відповідно до діаметра голови бійця, відсутність захисту очей бійця під час бойових дій. Задачею корисної моделі є усунення названих недоліків та підвищення ефективності її під час військових дій. Поставлена задача вирішується тим, що оптична захисна каска для захисту голови від куль, осколків складається із стандартної військової каски з ремінцями для кріплення на голові та шиї, на передній частині каски вкручені гвинтами два міні-біноклі з випуклими двома окулярами або в нічний час по горизонтальні осі очей бійця в касці закріпляються зменшені тепловізори для нічного бачення. На фіг. 1 показана передня частина голови для оптичної захисної каски; на фіг. 2 - переріз АА; на фіг. 3 - міні-оптичний бінокль А-А фіг. 2; на фіг. 4 показано: випуклу скляну збільшуючу вставку; на фіг. 5 показано передню частину міні-оптичного бінокля фіг. 3. Корисна модель оптична захисна каска для захисту голови від куль, осколків, складається із стандартної військової каски 1 з ремінцями для кріплення на голові та шиї 3, в якій розташована голова 2 та шия бійця, щілина 4 для дихання бійця легованої сталі із сплавом нікелю. Передня частина 1 з'єднана з іншими стальними пластинами, утворюючи вертикальний шов 3, через стандартні гвинти і гайки (на фіг. 1 не показано). На передній частині каски 1 вкручені гвинтами два окуляри 6 напроти очей бійця, які співпадають з горизонтальною віссю очей бійця. На фіг. 4 показано переднє випукле скло 5, яке збільшує зображення в три рази на відстані одного кілометра міні-бінокля 6. На фіг. 5 зменшений тепловізор 7 для нічного бачення на заміну міні-біноклів 6. Заднє торцеве скло міні-бінокля 6 має діаметр 5,5 міліметра. Через діаметр 5 мм не проходить куля з автомата або гвинтівки снайпера, яка має діаметр більше 510 міліметрів. На передній панелі 8 (фіг. 1) виконано паз 9 в зоні для вух бійця. У внутрішній частині оптичної захисної каски корисної моделі закріплені санітарні прокладки, для їх очистки або заміни. Випукле (збільшуюче) скло 5 міні-бінокля 6 має товщину по осі 10 міліметрів та є непробивним для кулі діаметром 7-10 мм. Корисна модель - оптична захисна каска для захисту голови від куль, осколків, складається із стандартної військової каски з ремінцями для кріплення на голові та шиї, відрізняється тим, що на передній частині каски вкручені гвинтами два міні-біноклі з випуклими двома окулярами, а/або по горизонтальні осі очей бійця в касці вкручені гвинтами зменшені тепловізори для нічного бачення. Застосування даної корисної моделі в бойових діях, зменшить кількість поранень в голову та шийну ділянку бійців в 5 разів. Запропонована корисна модель - оптична захисна каска - має свою масу, меншу маси касок військ США, Німеччини та Японії. Два мікро-біноклі для каски (фіг. 3) вкручені гвинтами, виготовлені та випробувані. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Оптична захисна каска для захисту голови від куль, осколків, що складається із стандартної військової каски з ремінцями для кріплення на голові та шиї, яка відрізняється тим, що на передній частині каски вкручені гвинтами два міні-біноклі з випуклими двома окулярами. 2. Оптична захисна каска за п. 1, яка відрізняється тим, що по горизонтальній осі очей бійця в касці вкручені гвинтами зменшені тепловізори для нічного бачення. 1 UA 102442 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
