Конвектор з системою підсвічування

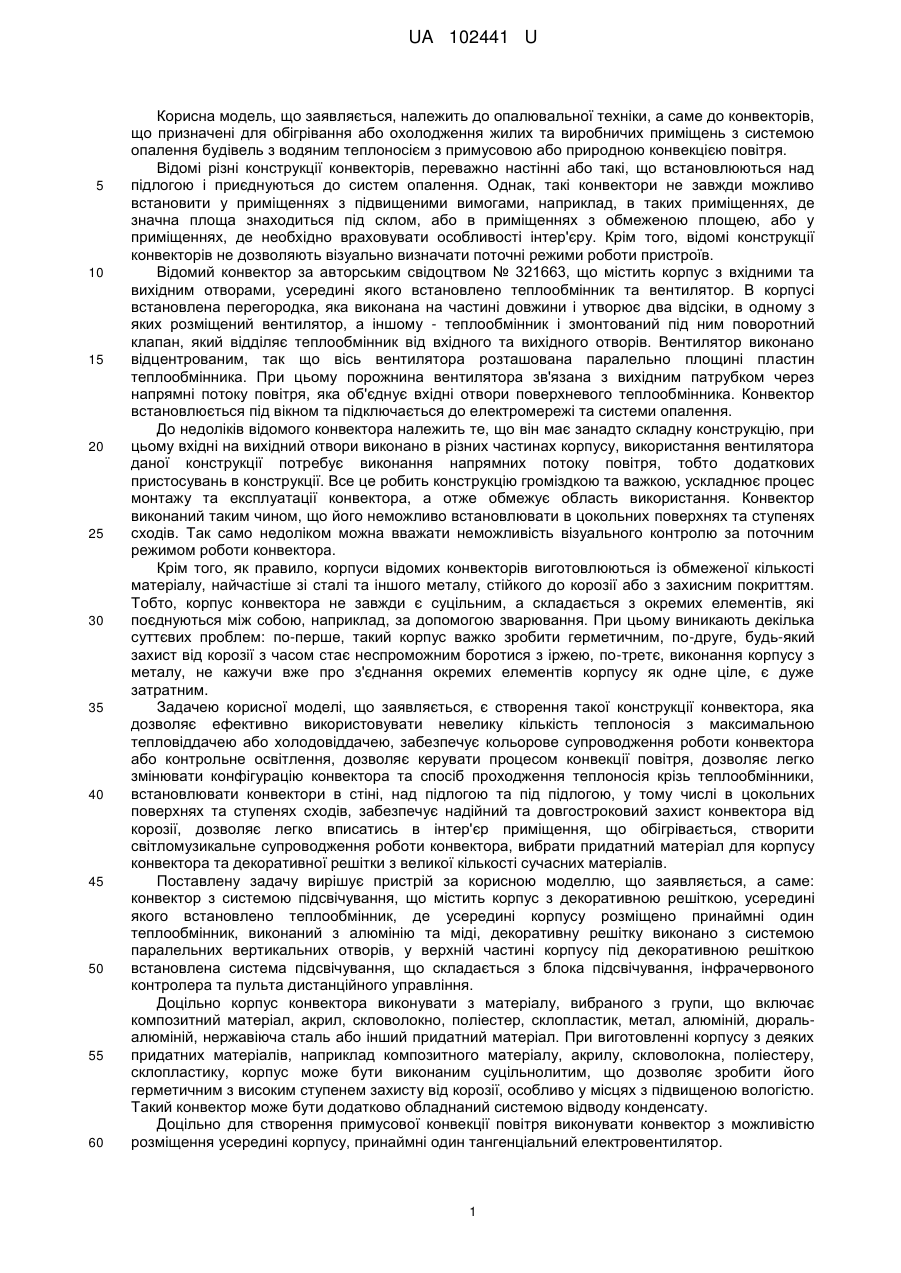

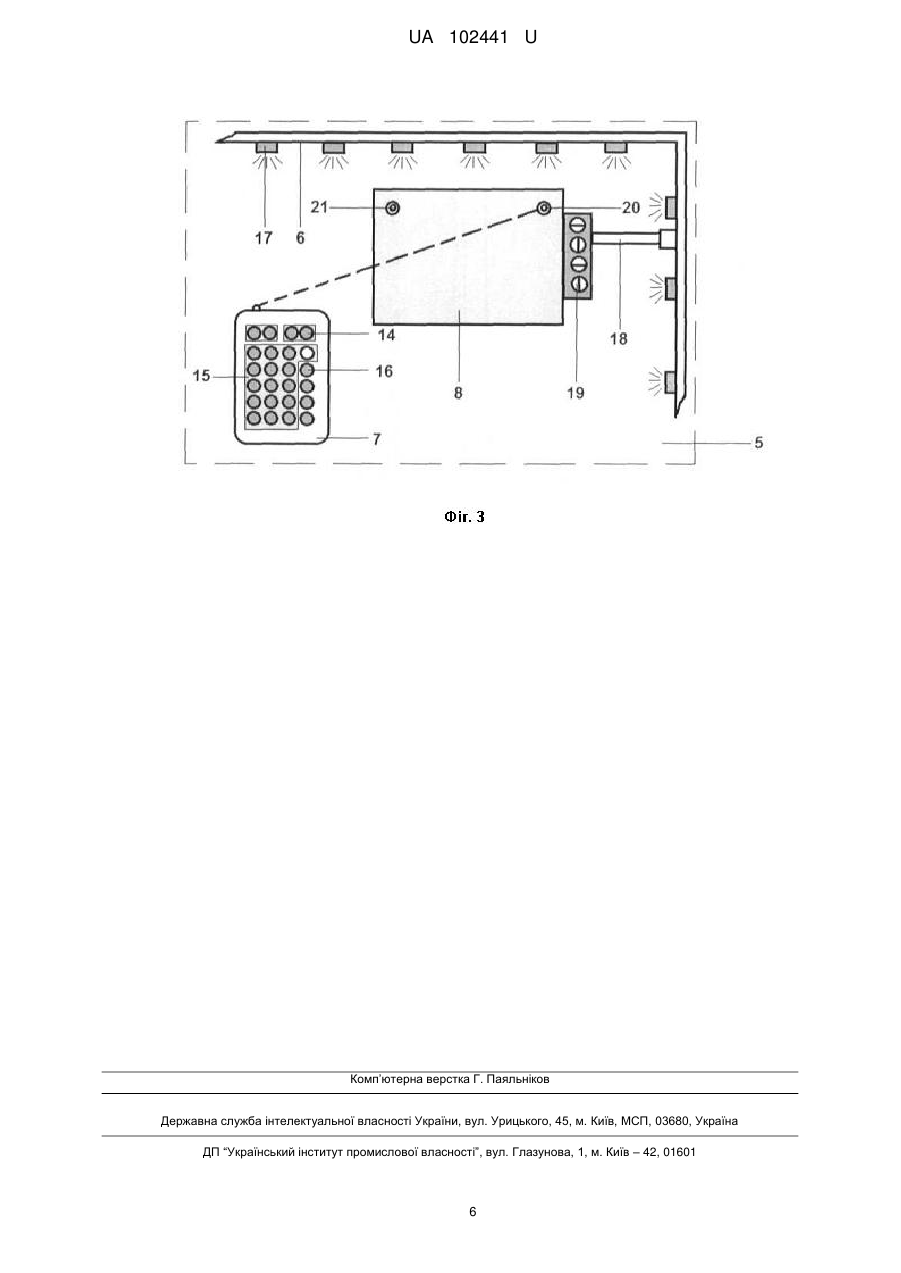

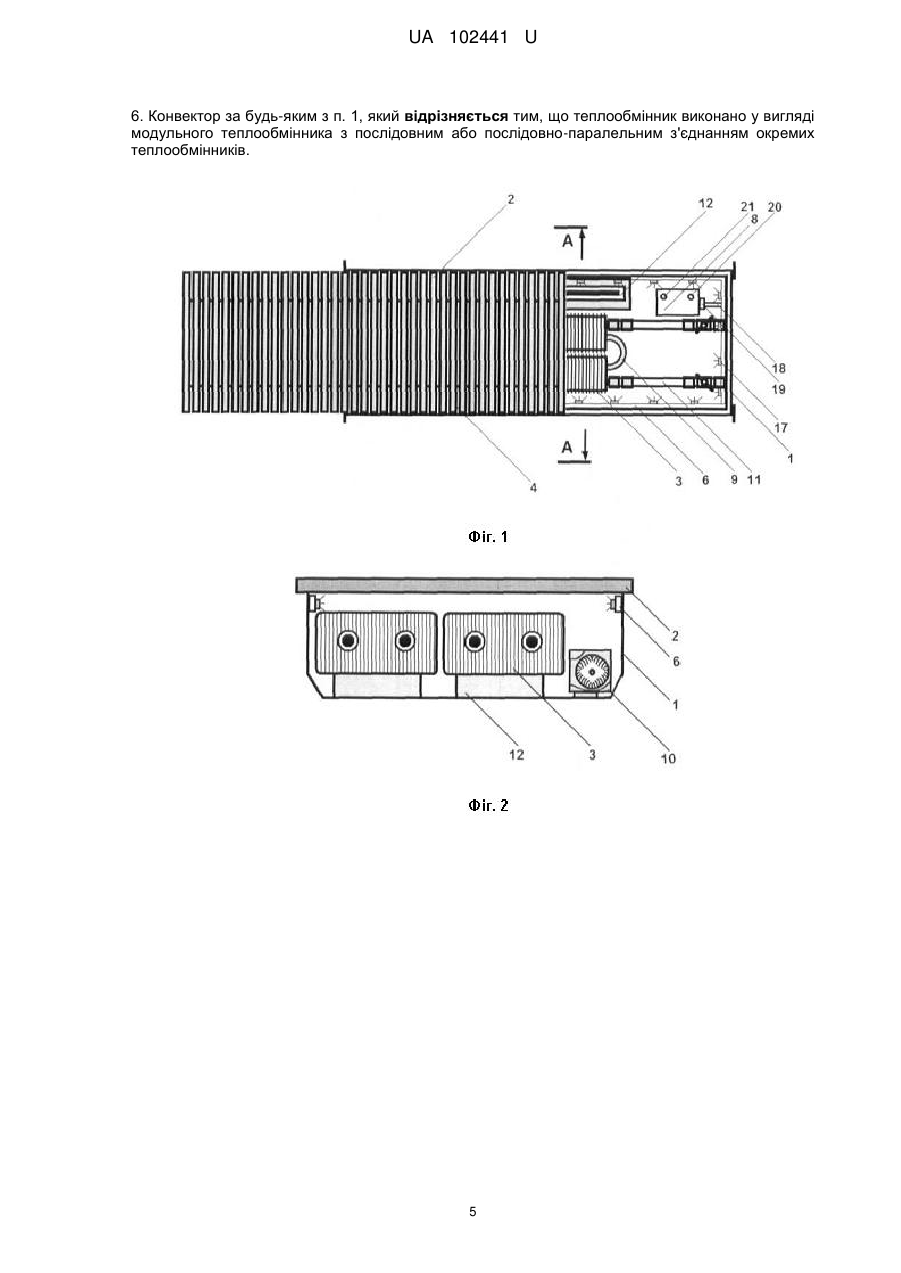

Реферат: Конвектор з системою підсвічування містить корпус з декоративною решіткою, усередині якого встановлено модульний теплообмінник. Усередині корпусу розміщено принаймні один теплообмінник, що виконаний з алюмінію та міді. Декоративну решітку виконано з системою паралельних вертикальних отворів. У верхній частині корпусу під декоративною решіткою встановлена система підсвічування, що складається з блока підсвічування, інфрачервоного контролера та пульта дистанційного управління. UA 102441 U (54) КОНВЕКТОР З СИСТЕМОЮ ПІДСВІЧУВАННЯ UA 102441 U UA 102441 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель, що заявляється, належить до опалювальної техніки, а саме до конвекторів, що призначені для обігрівання або охолодження жилих та виробничих приміщень з системою опалення будівель з водяним теплоносієм з примусовою або природною конвекцією повітря. Відомі різні конструкції конвекторів, переважно настінні або такі, що встановлюються над підлогою і приєднуються до систем опалення. Однак, такі конвектори не завжди можливо встановити у приміщеннях з підвищеними вимогами, наприклад, в таких приміщеннях, де значна площа знаходиться під склом, або в приміщеннях з обмеженою площею, або у приміщеннях, де необхідно враховувати особливості інтер'єру. Крім того, відомі конструкції конвекторів не дозволяють візуально визначати поточні режими роботи пристроїв. Відомий конвектор за авторським свідоцтвом № 321663, що містить корпус з вхідними та вихідним отворами, усередині якого встановлено теплообмінник та вентилятор. В корпусі встановлена перегородка, яка виконана на частині довжини і утворює два відсіки, в одному з яких розміщений вентилятор, а іншому - теплообмінник і змонтований під ним поворотний клапан, який відділяє теплообмінник від вхідного та вихідного отворів. Вентилятор виконано відцентрованим, так що вісь вентилятора розташована паралельно площині пластин теплообмінника. При цьому порожнина вентилятора зв'язана з вихідним патрубком через напрямні потоку повітря, яка об'єднує вхідні отвори поверхневого теплообмінника. Конвектор встановлюється під вікном та підключається до електромережі та системи опалення. До недоліків відомого конвектора належить те, що він має занадто складну конструкцію, при цьому вхідні на вихідний отвори виконано в різних частинах корпусу, використання вентилятора даної конструкції потребує виконання напрямних потоку повітря, тобто додаткових пристосувань в конструкції. Все це робить конструкцію громіздкою та важкою, ускладнює процес монтажу та експлуатації конвектора, а отже обмежує область використання. Конвектор виконаний таким чином, що його неможливо встановлювати в цокольних поверхнях та ступенях сходів. Так само недоліком можна вважати неможливість візуального контролю за поточним режимом роботи конвектора. Крім того, як правило, корпуси відомих конвекторів виготовлюються із обмеженої кількості матеріалу, найчастіше зі сталі та іншого металу, стійкого до корозії або з захисним покриттям. Тобто, корпус конвектора не завжди є суцільним, а складається з окремих елементів, які поєднуються між собою, наприклад, за допомогою зварювання. При цьому виникають декілька суттєвих проблем: по-перше, такий корпус важко зробити герметичним, по-друге, будь-який захист від корозії з часом стає неспроможним боротися з іржею, по-третє, виконання корпусу з металу, не кажучи вже про з'єднання окремих елементів корпусу як одне ціле, є дуже затратним. Задачею корисної моделі, що заявляється, є створення такої конструкції конвектора, яка дозволяє ефективно використовувати невелику кількість теплоносія з максимальною тепловіддачею або холодовіддачею, забезпечує кольорове супроводження роботи конвектора або контрольне освітлення, дозволяє керувати процесом конвекції повітря, дозволяє легко змінювати конфігурацію конвектора та спосіб проходження теплоносія крізь теплообмінники, встановлювати конвектори в стіні, над підлогою та під підлогою, у тому числі в цокольних поверхнях та ступенях сходів, забезпечує надійний та довгостроковий захист конвектора від корозії, дозволяє легко вписатись в інтер'єр приміщення, що обігрівається, створити світломузикальне супроводження роботи конвектора, вибрати придатний матеріал для корпусу конвектора та декоративної решітки з великої кількості сучасних матеріалів. Поставлену задачу вирішує пристрій за корисною моделлю, що заявляється, а саме: конвектор з системою підсвічування, що містить корпус з декоративною решіткою, усередині якого встановлено теплообмінник, де усередині корпусу розміщено принаймні один теплообмінник, виконаний з алюмінію та міді, декоративну решітку виконано з системою паралельних вертикальних отворів, у верхній частині корпусу під декоративною решіткою встановлена система підсвічування, що складається з блока підсвічування, інфрачервоного контролера та пульта дистанційного управління. Доцільно корпус конвектора виконувати з матеріалу, вибраного з групи, що включає композитний матеріал, акрил, скловолокно, поліестер, склопластик, метал, алюміній, дюральалюміній, нержавіюча сталь або інший придатний матеріал. При виготовленні корпусу з деяких придатних матеріалів, наприклад композитного матеріалу, акрилу, скловолокна, поліестеру, склопластику, корпус може бути виконаним суцільнолитим, що дозволяє зробити його герметичним з високим ступенем захисту від корозії, особливо у місцях з підвищеною вологістю. Такий конвектор може бути додатково обладнаний системою відводу конденсату. Доцільно для створення примусової конвекції повітря виконувати конвектор з можливістю розміщення усередині корпусу, принаймні один тангенціальний електровентилятор. 1 UA 102441 U 5 10 15 20 25 30 35 40 45 50 55 Доцільно блок підсвічування виконувати у вигляді гнучкої стрічки, на якій розміщено багатокольорові світлодіоди (LED) у захисній силіконовій обмотці. Силіконова обмотка захищає світлодіоди від активного впливу навколишнього середовища: пилу, вологи, тепла тощо, та можливого впливу електричних пристроїв, розміщених поблизу. Гнучка стрічка дозволяє зручно розміщувати та закріплювати блок підсвічування при будь-якій конфігурації корпусу конвектора. Доцільно декоративну решітку виготовлювати жорсткою або такою, що згортається, з матеріалу вибраного з групи, що складається з деревини, пластмаси, фанери, металу, алюмінію, дюраль-алюмінію, гартованого скла, штучного каменю, композитного матеріалу тощо. Виконання декоративної решітки жорсткою або такою, що згортається, дозволяє при необхідності отримати легкий доступ до внутрішньої частини пристрою. Декоративна решітка, крім основних функцій - забезпечення доступу холодного повітря усередину пристрою та спрямування нагрітого або охолодженого повітря у приміщення, відіграє також оздоблювальну функцію. Використання різних сучасних матеріалів, різного кольору та структури, дозволяє прикрасити приміщення на будь-який смак. Доцільно теплообмінник виконувати у вигляді модульного теплообмінника з послідовним або послідовно-паралельним з'єднанням окремих теплообмінників. Крім зазначених економічних та ергономічних переваг слід також відмітити легкість встановлювання пристрою та легкість зміни декоративної решітки, можливість використання системи підсвічування в якості контрольного освітлення або для кольорового супроводження поточного режиму роботи конвектора. Як вже зазначалося вище, корпус пристрою може бути виготовленим з багатьох придатних матеріалів. Зрозуміло, що конструкція корпусу залежить від обраного матеріалу. Корпус може бути: металічним (зварним або скріпленим), неметалічним, у тому числі, суцільнолитим тощо. Особливо ергономічно та практично виглядають корпуси з алюмінію та дюраль-алюмінію. У загальному вигляді, корпус є повністю закритим з усіх боків, крім верхньої частини, коробом, що сприяє тому, що при природній конвекції холодне повітря надходить крізь отвори у декоративній решітці, нагрівається та спрямовується у приміщення крізь ці самі отвори у декоративній решітці. А при примусовій конвекції холодне повітря з приміщення, що обігрівається, крізь вікно для забору повітря всмоктується тангенціальним електровентилятором до конвектора, проходить повз теплообмінники, нагрівається та виходить крізь отвори у декоративній решітці. Замість теплого повітря надходить нова порція холодного повітря. При роботі як у режимі нагрівання повітря, так й у режимі охолодження повітря, корпус конвектора надійно захищений від корозії та коливань температури навколишнього середовища. У разі, коли у приміщенні, де встановлений конвектор, спостерігається висока температура повітря, наприклад, спекотним літом, то використання даного конвектора разом із циркуляцією холодної води в системі теплообмінників, надає змогу охолоджувати повітря у приміщенні. При цьому спостерігається процес, зворотний процесу нагрівання повітря, тобто тепле повітря з приміщення, що охолоджується, крізь вікно для забору повітря всмоктується тангенціальним електровентилятором до конвектора, проходить повз теплообмінники, охолоджується та виходить крізь отвори у декоративній решітці. Замість холодного повітря надходить нова порція теплого повітря. Зрозуміло, що потужність цього пристрою щодо охолодження повітря поступається охолоджувальним пристроям, наприклад, кондиціонерам, проте, воно також виконує свою справу щодо створення у приміщенні нормального мікроклімату. Оскільки конструктивно теплообмінник містить мідну трубу або дві мідні труби (подвійний варіант) та ребра з алюмінію, які миттєво нагріваються та віддають тепло, то скорочується час нагрівання або охолодження повітря в приміщенні. Зменшена маса таких теплообмінників та здатність рівномірно розподіляти тепло, зменшує інертність пристрою та сприяє тому, що для його нагрівання або охолодження достатньо невеликої кількості води. Для підвищення потужності конвектор, замість декількох теплообмінників може бути обладнаний модульним теплообмінником. Модульний теплообмінник являє собою декілька теплообмінників об'єднаних в один цілий модуль. При цьому усі теплообмінники зв'язані між собою таким чином, що запірна арматура для приєднання до системи гарячого або холодного водопостачання використовується як для одного теплообмінника (при послідовному з'єднанні) або максимально для двох теплообмінників (при паралельно-послідовному з'єднанні). В такий спосіб можна утворювати різні модулі теплообмінників, наприклад, лінійні модулі: горизонтальний модуль або вертикальний модуль, або модуль, що складається з декількох ліній теплообмінників. Кінцева конфігурація модульного теплообмінника залежить тільки від внутрішніх розмірів корпусу конвектора. Використання модульного теплообмінника значно підвищує теплову або охолоджувальну потужність конвектора при мінімальних затратах. Для додаткового керування 2 UA 102441 U 5 10 15 20 25 30 35 40 45 50 55 60 створенням комфортного клімату у приміщенні, що нагрівається, пристрій, що заявляється, обладнується терморегулюючим клапаном. Кількість тепла або холоду, що виробляється за допомогою даного пристрою, можна збільшувати у декілька разів також шляхом обладнання його тангенціальними електровентиляторами різного розміру та потужності. Оскільки при потраплянні холодного повітря на ребрах теплообмінників може утворюватися конденсат, який потім потрапляє на дно корпусу пристрою, дно корпусу може виготовлятися як плоским, так й з нахилом до центру, а пристрій може бути обладнаний системою відведення конденсату. Вибір матеріалу для виготовлення корпусу враховується при визначенні вологості приміщення, в якому встановлюють конвектор. Система підсвічування відіграє в роботі конвектора допоміжну роль, але саме її наявність та кольорового супроводження роботи нагрівального пристрою надає йому нових рис, підвищує його ергономічні та естетичні характеристики. Головним призначенням системи підсвічування є кольорове супроводження його роботи та/або використання підсвічування як контрольного світла. Система підсвічування є автономною системою, яка функціонує від акумуляторів. Інфрачервоний контролер дозволяє запрограмувати необхідні режими роботи системи підсвічування, зберігати їх в довгостроковій пам'яті та активізувати їх за допомогою пульта дистанційного управління. За допомогою пульта управління можлива реалізація статичного або динамічного режимів роботи. До того ж, інфрачервоний контролер містить інфрачервоний порт для забезпечення зв'язку із пультом дистанційного управління та датчик світла, який реагує на рівень освітлення в приміщенні, де встановлений конвектор, та дозволяє автоматично включати систему підсвічування при зменшенні загального освітлення. Чутливість датчика світла, світлові рішення та порядок роботи системи підсвічування встановлюються за допомогою інфрачервоного контролера. З точки зору винахідників, найбільш прийнятним для конвекторів є використання як блока підсвічування гнучкої стрічки, на якій розміщено багатокольорові світлодіоди (LED) у захисній силіконовій обмотці, але можуть бути використані й інше придатне освітлювальне обладнання. Наявність в блоці підсвічування багатокольорових світлодіодів надає можливість гнучкого програмування світлового (кольорового) супроводження роботи конвектора. При цьому є можливість управління кольорами підсвічування, їхньою яскравістю, швидкістю зміни кольорів, поступовим підвищенням або зменшенням яскравості тощо. Наведені нижче фігури креслення, як і опис прикладів конкретної реалізації конвектора з системою підсвічування, наведені лише для ілюстрації заявленої корисної моделі і не обмежують обсяг прав, визначений формулою корисної моделі: Фіг. 1 - загальний вигляд конвектора з частково знятою декоративною решіткою; Фіг. 2 - поперечний переріз конвектора на Фіг. 1; Фіг. 3 - загальний вигляд системи підсвічування; Згідно Фіг. 1, Фіг. 2 конвектор з системою підсвічування, що містить корпус 1 з декоративною решіткою 2, усередині якого встановлено теплообмінник 3, де усередині корпусу 1 розміщено принаймні один теплообмінник 2 виконаний з алюмінію та міді, декоративну решітку 3 виконано з системою паралельних вертикальних отворів 4, у верхній частині корпусу 1 під декоративною решіткою 2 встановлена система підсвічування 5, що складається з блока підсвічування 6, пульта дистанційного управління 7 та інфрачервоного контролера 8. Теплообмінник 3 може бути виконаний у вигляді модульного теплообмінника 9, що складається з декількох теплообмінників 3 виконаних з можливістю паралельного або послідовного з'єднання. Для створення примусової конвекції повітря конвектор може бути виконаним з можливістю розміщення усередині корпусу 1, принаймні, одного тангенціального електровентилятора 10. Також пристрій може бути обладнаним системою відводу конденсату (не показано). Теплообмінник 2 обладнаний терморегулюючим клапаном (не показаний). Також до складу пристрою входить необхідна запірна арматура 11 для приєднання до системи гарячого або холодного водопостачання, засоби для кріплення 12 теплообмінників 2 та засоби для кріплення тангенціального електровентилятора 10 (не показані). Конвектор, що заявляється, працює наступним чином. Конвектор зі знятою декоративною решіткою 3 встановлюється у заздалегідь підготовлену нішу, закріплюється за допомогою засобів кріплення та підключається за допомогою запірної арматури 11 до системи гарячого або холодного водопостачання (не показана). При використанні пристрою з примусовою конвекцією принаймні один тангенціальний електровентилятор 10 підключають до електромережі. На Фіг. 1, Фіг. 2 зображений варіант пристрою з примусовою конвекцією. Усередині у верхній частині корпусу 1 розміщують та закріплюють систему підсвічування 5 (Фіг. 3). Зокрема, блок підсвічування 6 закріплюють за 3 UA 102441 U 5 10 15 20 25 30 35 периметром верхньої частини корпусу 1. Блок підсвічування 6, що містить набір послідовно з'єднаних багатокольорових світлодіодів 17 (LED), з'єднують за допомогою рознімача 18 з інфрачервоним контролером 8, який має автономне живлення (за допомого акумуляторів). Інфрачервоний контролер 8 містить зовнішній інтерфейс LED контролю 19, інфрачервоний порт 20 для забезпечення зв'язку із пультом дистанційного управління 7 та датчик світла 21, який реагує на рівень освітлення в приміщенні, де встановлений конвектор. Вибір необхідного режиму роботи здійснюють за допомогою пульта дистанційного управління 7. Пульт дистанційного управління 7 містить набір кнопок: функціональні кнопки 14, які дозволяють вмикати, вимикати блок підсвічування, зменшувати або збільшувати яскравість та швидкість зміни кольорів, кнопки статичного управління кольорами 15, які дозволяють обирати окремі кольори, кнопки динамічного управління кольорами 16, які дозволяють реалізувати автоматичні режими поступового збільшення або зменшення яскравості. Блок підсвічування дозволяють реалізувати супроводження роботи конвектора делікатними кольорами без мерехтіння. При необхідності, систему відводу конденсату підключають до загальної дренажної системи (не показана). Після монтажу конвектора, розміщують або фіксують декоративну решітку 3 на корпусі конвектора. Пристрій готовий для роботи. Оскільки принцип роботи пристрою при охолодженні приміщенні є зворотнім при нагріванні приміщення, розглянемо тільки роботу пристрою при нагріванні приміщення. Холодне повітря з приміщення, що обігрівається, крізь вікно для забору повітря 13 всмоктується тангенціальним електровентилятором 10 до конвектора, проходить повз теплообмінники 3 або модульний теплообмінник 9, нагрівається та виходить крізь отвори 4 у декоративній решітці. Замість теплого повітря надходить нова порція холодного повітря. Температуру в приміщенні, що нагрівається, можна додатково регулювати за допомогою терморегулюючих клапанів (не показані) або змінюючи швидкість обертання тангенціальних вентиляторів. В залежності від вибраного режиму роботи системи підсвічування 5 робота конвектора супроводжується підсвічуванням різними кольорами, що послідовно змінюються із заданими яскравістю та швидкістю, створюючи світломузикальне супроводження. Таким саме чином пристрій працює для охолодження приміщення, коли замість теплоносія на вхід пристрою подається холодна вода. Конденсат, що утворюється під час роботи пристрою, відводиться за допомогою системи відводу конденсату крізь дренажну систему. Конвектор, що заявляється, дозволяє ефективно використовувати невелику кількість теплоносія з максимальною тепловіддачею, керувати процесом конвекції повітря, забезпечувати кольорове супроводження роботи конвектора або контрольне освітлення приміщення, дозволяє керувати процесом конвекції повітря, дозволяє легко змінювати конфігурацію конвектора та спосіб проходження теплоносія крізь теплообмінники, встановлювати конвектори в стіні, над підлогою та під підлогою, у тому числі в цокольних поверхнях та ступенях сходів, забезпечує надійний та довгостроковий захист конвектора від корозії, дозволяє легко вписатись в інтер'єр приміщення, що обігрівається, створити світломузикальне супроводження роботи конвектора. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 55 1. Конвектор з системою підсвічування, що містить корпус з декоративною решіткою, усередині якого встановлено модульний теплообмінник, який відрізняється тим, що усередині корпусу розміщено принаймні один теплообмінник, що виконаний з алюмінію та міді, декоративну решітку виконано з системою паралельних вертикальних отворів, у верхній частині корпусу під декоративною решіткою встановлена система підсвічування, що складається з блока підсвічування, інфрачервоного контролера та пульта дистанційного управління. 2. Конвектор за п. 1, який відрізняється тим, що корпус виконано з матеріалу вибраного з групи, що включає композитний матеріал, акрил, скловолокно, поліестер, склопластик, метал, алюміній, дюраль-алюміній, нержавіюча сталь. 3. Конвектор за п. 1 або 2, який відрізняється тим, що усередині корпусу розміщено принаймні один тангенціальний електровентилятор. 4. Конвектор за п. 1, який відрізняється тим, що блок підсвічування виконано у вигляді гнучкої стрічки, на якій розміщено багатокольорові світлодіоди (LED) у захисній силіконовій обмотці. 5. Конвектор за будь-яким з п. 1, який відрізняється тим, що декоративну решітку виготовлено жорсткою або такою, що згортається, з матеріалу вибраного з групи, що складається з деревини, пластмаси, фанери, металу, алюмінію, дюраль-алюмінію, гартованого скла, штучного каменю, композитного матеріалу тощо. 4 UA 102441 U 6. Конвектор за будь-яким з п. 1, який відрізняється тим, що теплообмінник виконано у вигляді модульного теплообмінника з послідовним або послідовно-паралельним з'єднанням окремих теплообмінників. 5 UA 102441 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
