Спосіб отримання дизельного біопалива з пальмової олії

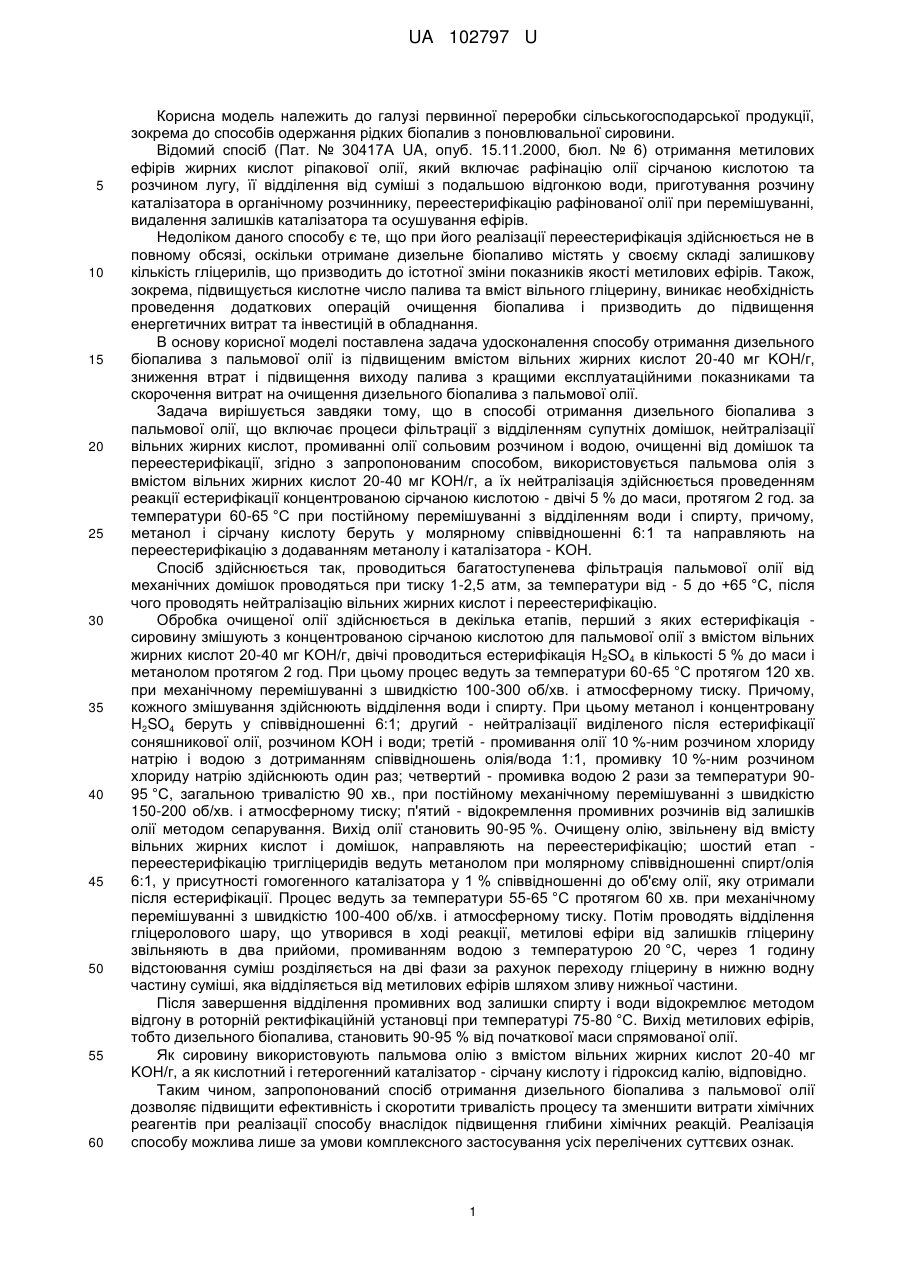

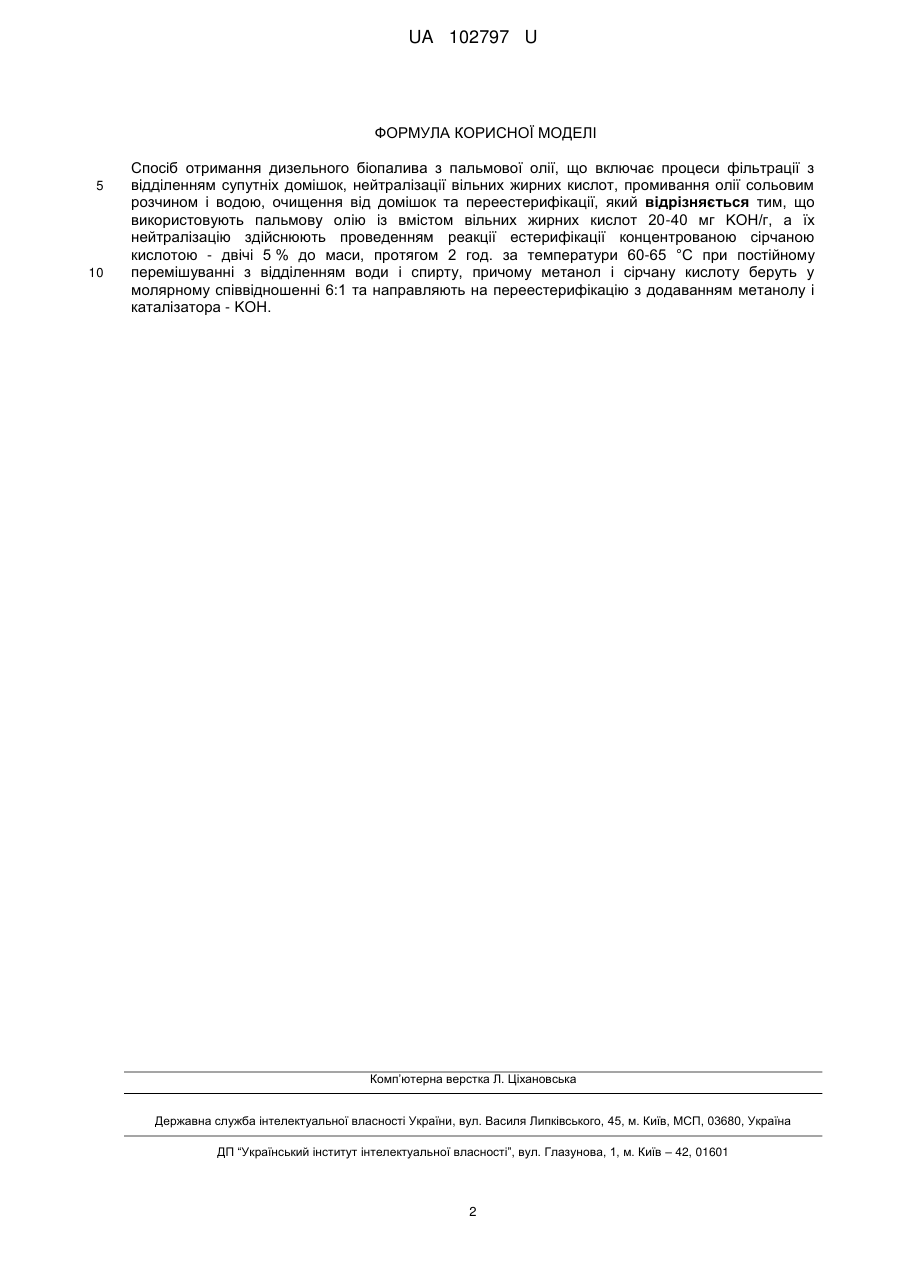

Реферат: Спосіб отримання дизельного біопалива з пальмової олії включає процеси фільтрації з відділенням супутніх домішок, нейтралізації вільних жирних кислот, промивання олії сольовим розчином і водою, очищення від домішок та переестерифікації. Використовують пальмову олію із вмістом вільних жирних кислот 20-40 мг KОН/г, а їх нейтралізацію здійснюють проведенням реакції естерифікації концентрованою сірчаною кислотою - двічі 5 % до маси, протягом 2 год. за температури 60-65 °С при постійному перемішуванні з відділенням води і спирту. Причому метанол і сірчану кислоту беруть у молярному співвідношенні 6:1 та направляють на переестерифікацію з додаванням метанолу і каталізатора - KОН. UA 102797 U (54) СПОСІБ ОТРИМАННЯ ДИЗЕЛЬНОГО БІОПАЛИВА З ПАЛЬМОВОЇ ОЛІЇ UA 102797 U UA 102797 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі первинної переробки сільськогосподарської продукції, зокрема до способів одержання рідких біопалив з поновлювальної сировини. Відомий спосіб (Пат. № 30417А UA, опуб. 15.11.2000, бюл. № 6) отримання метилових ефірів жирних кислот ріпакової олії, який включає рафінацію олії сірчаною кислотою та розчином лугу, її відділення від суміші з подальшою відгонкою води, приготування розчину каталізатора в органічному розчиннику, переестерифікацію рафінованої олії при перемішуванні, видалення залишків каталізатора та осушування ефірів. Недоліком даного способу є те, що при його реалізації переестерифікація здійснюється не в повному обсязі, оскільки отримане дизельне біопаливо містять у своєму складі залишкову кількість гліцерилів, що призводить до істотної зміни показників якості метилових ефірів. Також, зокрема, підвищується кислотне число палива та вміст вільного гліцерину, виникає необхідність проведення додаткових операцій очищення біопалива і призводить до підвищення енергетичних витрат та інвестицій в обладнання. В основу корисної моделі поставлена задача удосконалення способу отримання дизельного біопалива з пальмової олії із підвищеним вмістом вільних жирних кислот 20-40 мг KОН/г, зниження втрат і підвищення виходу палива з кращими експлуатаційними показниками та скорочення витрат на очищення дизельного біопалива з пальмової олії. Задача вирішується завдяки тому, що в способі отримання дизельного біопалива з пальмової олії, що включає процеси фільтрації з відділенням супутніх домішок, нейтралізації вільних жирних кислот, промиванні олії сольовим розчином і водою, очищенні від домішок та переестерифікації, згідно з запропонованим способом, використовується пальмова олія з вмістом вільних жирних кислот 20-40 мг KОН/г, а їх нейтралізація здійснюється проведенням реакції естерифікації концентрованою сірчаною кислотою - двічі 5 % до маси, протягом 2 год. за температури 60-65 °C при постійному перемішуванні з відділенням води і спирту, причому, метанол і сірчану кислоту беруть у молярному співвідношенні 6:1 та направляють на переестерифікацію з додаванням метанолу і каталізатора - KОН. Спосіб здійснюється так, проводиться багатоступенева фільтрація пальмової олії від механічних домішок проводяться при тиску 1-2,5 атм, за температури від - 5 до +65 °C, після чого проводять нейтралізацію вільних жирних кислот і переестерифікацію. Обробка очищеної олії здійснюється в декілька етапів, перший з яких естерифікація сировину змішують з концентрованою сірчаною кислотою для пальмової олії з вмістом вільних жирних кислот 20-40 мг KОН/г, двічі проводиться естерифікація H2SO4 в кількості 5 % до маси і метанолом протягом 2 год. При цьому процес ведуть за температури 60-65 °C протягом 120 хв. при механічному перемішуванні з швидкістю 100-300 об/хв. і атмосферному тиску. Причому, кожного змішування здійснюють відділення води і спирту. При цьому метанол і концентровану H2SO4 беруть у співвідношенні 6:1; другий - нейтралізації виділеного після естерифікації соняшникової олії, розчином KОН і води; третій - промивання олії 10 %-ним розчином хлориду натрію і водою з дотриманням співвідношень олія/вода 1:1, промивку 10 %-ним розчином хлориду натрію здійснюють один раз; четвертий - промивка водою 2 рази за температури 9095 °C, загальною тривалістю 90 хв., при постійному механічному перемішуванні з швидкістю 150-200 об/хв. і атмосферному тиску; п'ятий - відокремлення промивних розчинів від залишків олії методом сепарування. Вихід олії становить 90-95 %. Очищену олію, звільнену від вмісту вільних жирних кислот і домішок, направляють на переестерифікацію; шостий етап переестерифікацію тригліцеридів ведуть метанолом при молярному співвідношенні спирт/олія 6:1, у присутності гомогенного каталізатора у 1 % співвідношенні до об'єму олії, яку отримали після естерифікації. Процес ведуть за температури 55-65 °C протягом 60 хв. при механічному перемішуванні з швидкістю 100-400 об/хв. і атмосферному тиску. Потім проводять відділення гліцеролового шару, що утворився в ході реакції, метилові ефіри від залишків гліцерину звільняють в два прийоми, промиванням водою з температурою 20 °C, через 1 годину відстоювання суміш розділяється на дві фази за рахунок переходу гліцерину в нижню водну частину суміші, яка відділяється від метилових ефірів шляхом зливу нижньої частини. Після завершення відділення промивних вод залишки спирту і води відокремлює методом відгону в роторній ректифікаційній установці при температурі 75-80 °C. Вихід метилових ефірів, тобто дизельного біопалива, становить 90-95 % від початкової маси спрямованої олії. Як сировину використовують пальмова олію з вмістом вільних жирних кислот 20-40 мг KОН/г, а як кислотний і гетерогенний каталізатор - сірчану кислоту і гідроксид калію, відповідно. Таким чином, запропонований спосіб отримання дизельного біопалива з пальмової олії дозволяє підвищити ефективність і скоротити тривалість процесу та зменшити витрати хімічних реагентів при реалізації способу внаслідок підвищення глибини хімічних реакцій. Реалізація способу можлива лише за умови комплексного застосування усіх перелічених суттєвих ознак. 1 UA 102797 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Спосіб отримання дизельного біопалива з пальмової олії, що включає процеси фільтрації з відділенням супутніх домішок, нейтралізації вільних жирних кислот, промивання олії сольовим розчином і водою, очищення від домішок та переестерифікації, який відрізняється тим, що використовують пальмову олію із вмістом вільних жирних кислот 20-40 мг KОН/г, а їх нейтралізацію здійснюють проведенням реакції естерифікації концентрованою сірчаною кислотою - двічі 5 % до маси, протягом 2 год. за температури 60-65 °С при постійному перемішуванні з відділенням води і спирту, причому метанол і сірчану кислоту беруть у молярному співвідношенні 6:1 та направляють на переестерифікацію з додаванням метанолу і каталізатора - KОН. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
