Спосіб виготовлення цвяхів вручну

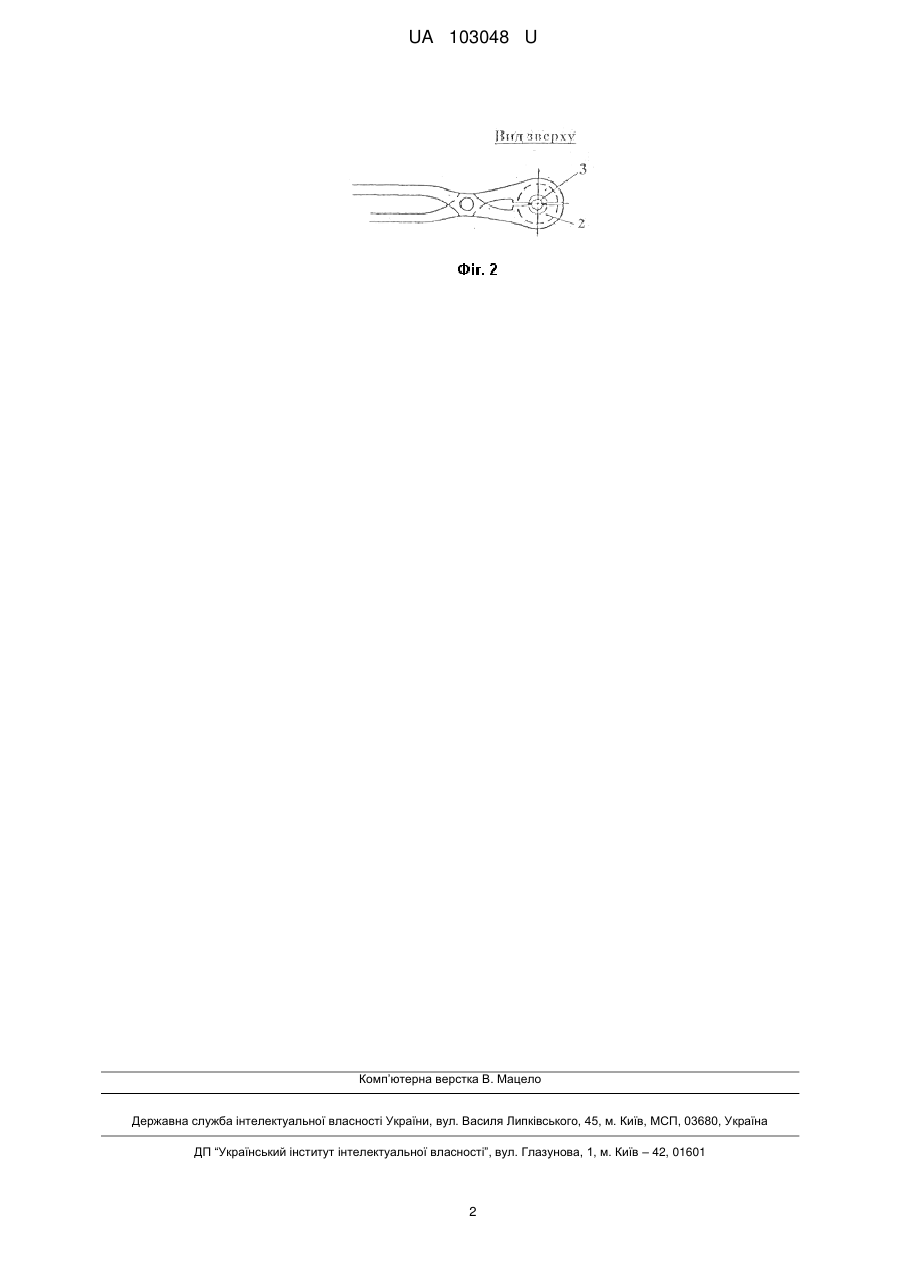

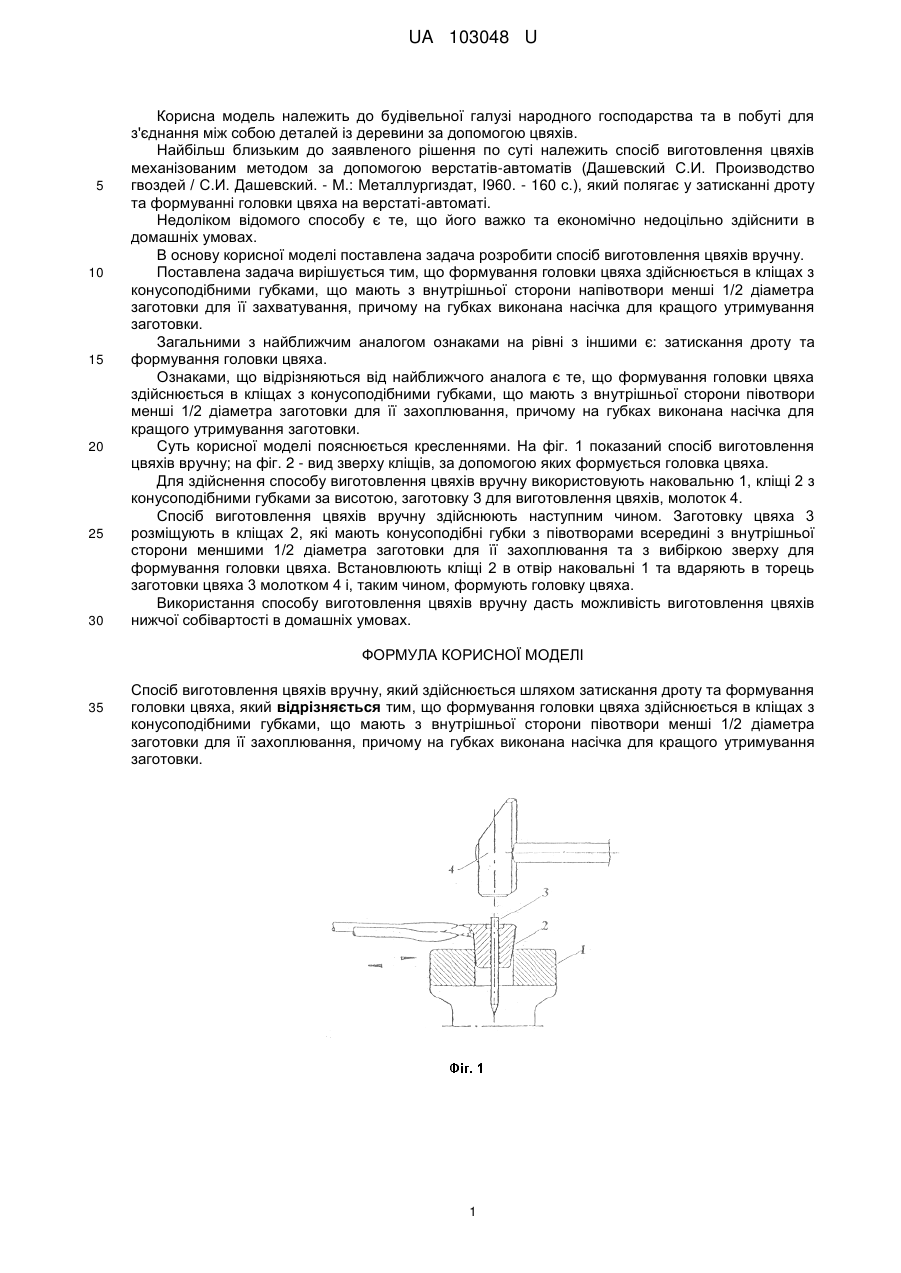

Реферат: Спосіб виготовлення цвяхів вручну здійснюється шляхом затискання дроту та формування головки цвяха. Формування головки цвяха здійснюється в кліщах з конусоподібними губками, що мають з внутрішньої сторони півотвори менші 1/2 діаметра заготовки для її захоплювання. При цьому на губках виконана насічка для кращого утримування заготовки. UA 103048 U (12) UA 103048 U UA 103048 U 5 10 15 20 25 30 Корисна модель належить до будівельної галузі народного господарства та в побуті для з'єднання між собою деталей із деревини за допомогою цвяхів. Найбільш близьким до заявленого рішення по суті належить спосіб виготовлення цвяхів механізованим методом за допомогою верстатів-автоматів (Дашевский С.И. Производство гвоздей / С.И. Дашевский. - Μ.: Металлургиздат, I960. - 160 с.), який полягає у затисканні дроту та формуванні головки цвяха на верстаті-автоматі. Недоліком відомого способу є те, що його важко та економічно недоцільно здійснити в домашніх умовах. В основу корисної моделі поставлена задача розробити спосіб виготовлення цвяхів вручну. Поставлена задача вирішується тим, що формування головки цвяха здійснюється в кліщах з конусоподібними губками, що мають з внутрішньої сторони напівотвори менші 1/2 діаметра заготовки для її захватування, причому на губках виконана насічка для кращого утримування заготовки. Загальними з найближчим аналогом ознаками на рівні з іншими є: затискання дроту та формування головки цвяха. Ознаками, що відрізняються від найближчого аналога є те, що формування головки цвяха здійснюється в кліщах з конусоподібними губками, що мають з внутрішньої сторони півотвори менші 1/2 діаметра заготовки для її захоплювання, причому на губках виконана насічка для кращого утримування заготовки. Суть корисної моделі пояснюється кресленнями. На фіг. 1 показаний спосіб виготовлення цвяхів вручну; на фіг. 2 - вид зверху кліщів, за допомогою яких формується головка цвяха. Для здійснення способу виготовлення цвяхів вручну використовують наковальню 1, кліщі 2 з конусоподібними губками за висотою, заготовку 3 для виготовлення цвяхів, молоток 4. Спосіб виготовлення цвяхів вручну здійснюють наступним чином. Заготовку цвяха 3 розміщують в кліщах 2, які мають конусоподібні губки з півотворами всередині з внутрішньої сторони меншими 1/2 діаметра заготовки для її захоплювання та з вибіркою зверху для формування головки цвяха. Встановлюють кліщі 2 в отвір наковальні 1 та вдаряють в торець заготовки цвяха 3 молотком 4 і, таким чином, формують головку цвяха. Використання способу виготовлення цвяхів вручну дасть можливість виготовлення цвяхів нижчої собівартості в домашніх умовах. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Спосіб виготовлення цвяхів вручну, який здійснюється шляхом затискання дроту та формування головки цвяха, який відрізняється тим, що формування головки цвяха здійснюється в кліщах з конусоподібними губками, що мають з внутрішньої сторони півотвори менші 1/2 діаметра заготовки для її захоплювання, причому на губках виконана насічка для кращого утримування заготовки. 1 UA 103048 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
