Пристрій для охолодження електродугової печі

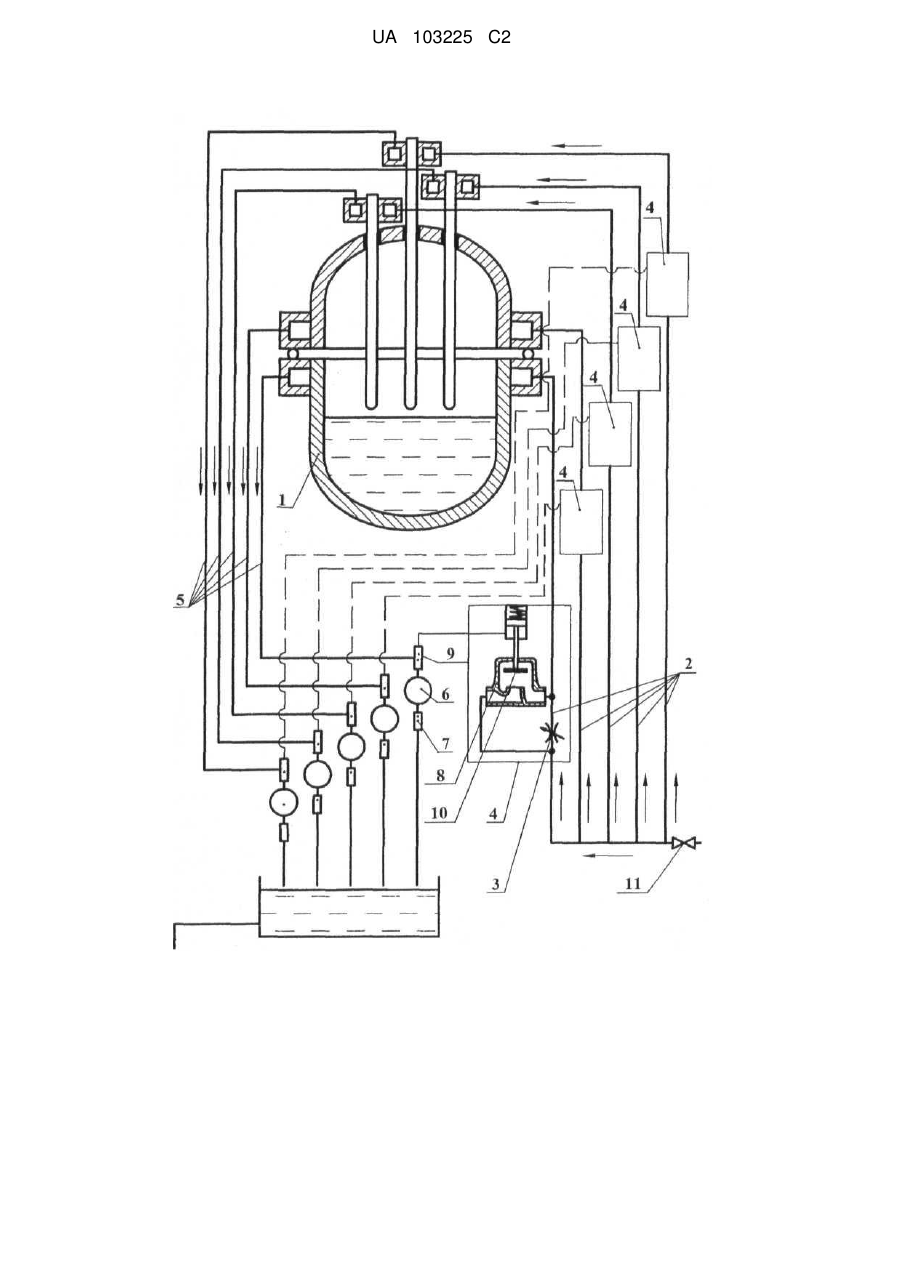

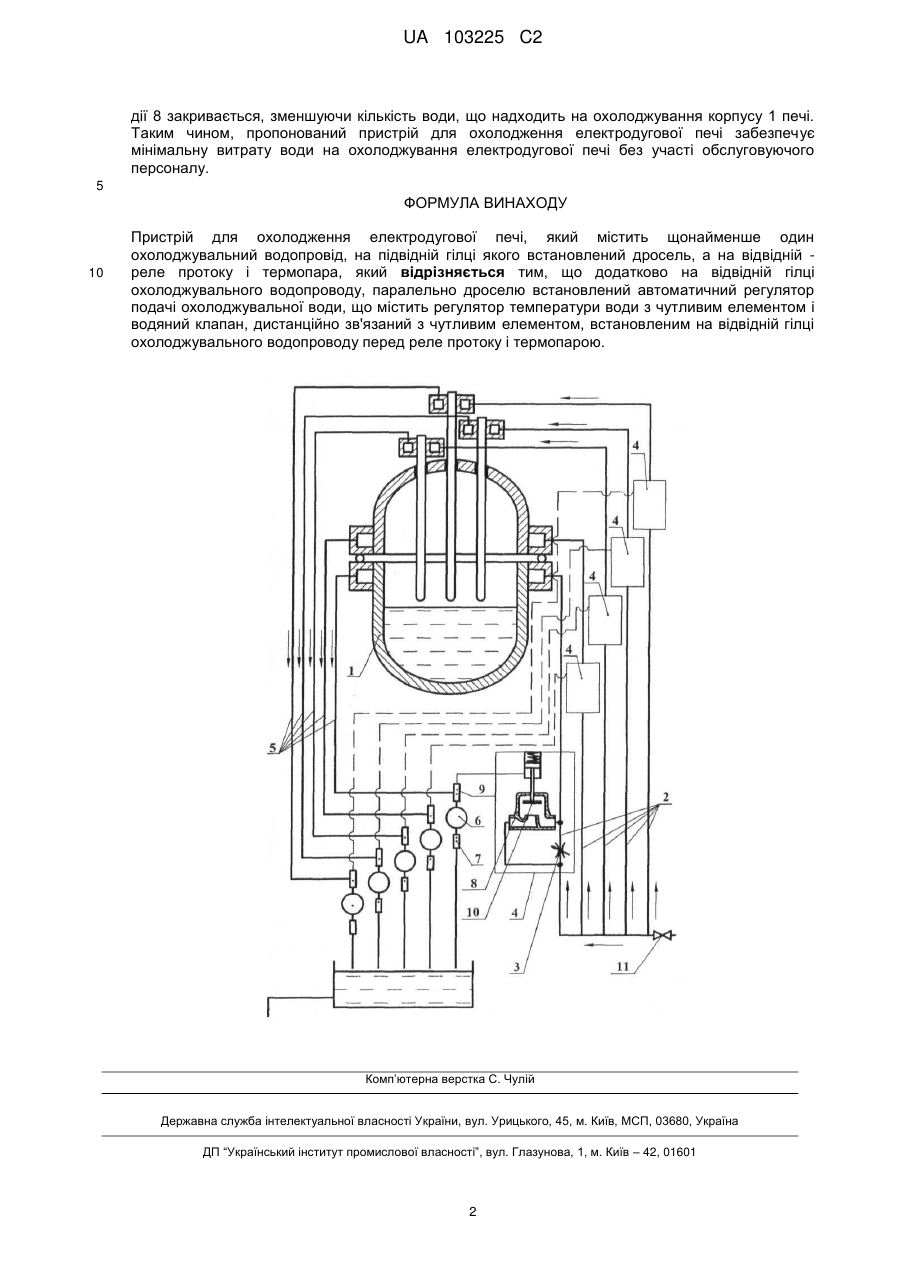

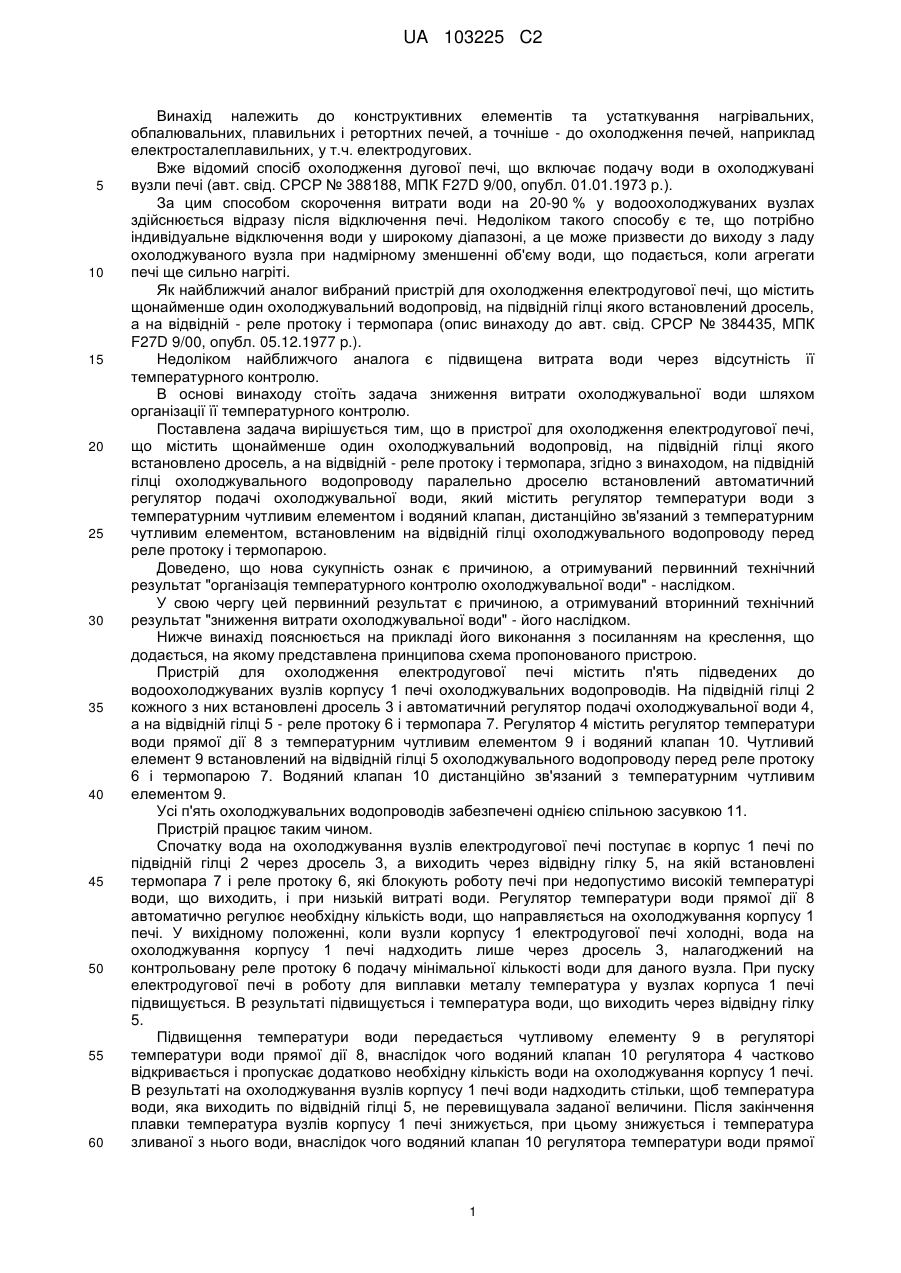

Реферат: Винахід належить чорної металургії. Пристрій для охолодження електродугової печі містить щонайменше один охолоджувальний водопровід, на підвідній гілці якого встановлений дросель, а на відвідній - реле протоку і термопара, причому додатково на відвідній гілці охолоджувального водопроводу, паралельно дроселю встановлений автоматичний регулятор подачі охолоджувальної води, що містить регулятор температури води з чутливим елементом і водяний клапан, дистанційно зв'язаний з чутливим елементом, встановленим на відвідній гілці охолоджувального водопроводу перед реле протоку і термопарою. Пропонований пристрій забезпечує мінімальну витрату води на охолоджування електродугової печі без участі обслуговуючого персоналу шляхом організації її температурного контролю. UA 103225 C2 (12) UA 103225 C2 UA 103225 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до конструктивних елементів та устаткування нагрівальних, обпалювальних, плавильних і ретортних печей, а точніше - до охолодження печей, наприклад електросталеплавильних, у т.ч. електродугових. Вже відомий спосіб охолодження дугової печі, що включає подачу води в охолоджувані вузли печі (авт. свід. СРСР № 388188, МПК F27D 9/00, опубл. 01.01.1973 р.). За цим способом скорочення витрати води на 20-90 % у водоохолоджуваних вузлах здійснюється відразу після відключення печі. Недоліком такого способу є те, що потрібно індивідуальне відключення води у широкому діапазоні, а це може призвести до виходу з ладу охолоджуваного вузла при надмірному зменшенні об'єму води, що подається, коли агрегати печі ще сильно нагріті. Як найближчий аналог вибраний пристрій для охолодження електродугової печі, що містить щонайменше один охолоджувальний водопровід, на підвідній гілці якого встановлений дросель, а на відвідній - реле протоку і термопара (опис винаходу до авт. свід. СРСР № 384435, МПК F27D 9/00, опубл. 05.12.1977 p.). Недоліком найближчого аналога є підвищена витрата води через відсутність її температурного контролю. В основі винаходу стоїть задача зниження витрати охолоджувальної води шляхом організації її температурного контролю. Поставлена задача вирішується тим, що в пристрої для охолодження електродугової печі, що містить щонайменше один охолоджувальний водопровід, на підвідній гілці якого встановлено дросель, а на відвідній - реле протоку і термопара, згідно з винаходом, на підвідній гілці охолоджувального водопроводу паралельно дроселю встановлений автоматичний регулятор подачі охолоджувальної води, який містить регулятор температури води з температурним чутливим елементом і водяний клапан, дистанційно зв'язаний з температурним чутливим елементом, встановленим на відвідній гілці охолоджувального водопроводу перед реле протоку і термопарою. Доведено, що нова сукупність ознак є причиною, а отримуваний первинний технічний результат "організація температурного контролю охолоджувальної води" - наслідком. У свою чергу цей первинний результат є причиною, а отримуваний вторинний технічний результат "зниження витрати охолоджувальної води" - його наслідком. Нижче винахід пояснюється на прикладі його виконання з посиланням на креслення, що додається, на якому представлена принципова схема пропонованого пристрою. Пристрій для охолодження електродугової печі містить п'ять підведених до водоохолоджуваних вузлів корпусу 1 печі охолоджувальних водопроводів. На підвідній гілці 2 кожного з них встановлені дросель 3 і автоматичний регулятор подачі охолоджувальної води 4, а на відвідній гілці 5 - реле протоку 6 і термопара 7. Регулятор 4 містить регулятор температури води прямої дії 8 з температурним чутливим елементом 9 і водяний клапан 10. Чутливий елемент 9 встановлений на відвідній гілці 5 охолоджувального водопроводу перед реле протоку 6 і термопарою 7. Водяний клапан 10 дистанційно зв'язаний з температурним чутливим елементом 9. Усі п'ять охолоджувальних водопроводів забезпечені однією спільною засувкою 11. Пристрій працює таким чином. Спочатку вода на охолоджування вузлів електродугової печі поступає в корпус 1 печі по підвідній гілці 2 через дросель 3, а виходить через відвідну гілку 5, на якій встановлені термопара 7 і реле протоку 6, які блокують роботу печі при недопустимо високій температурі води, що виходить, і при низькій витраті води. Регулятор температури води прямої дії 8 автоматично регулює необхідну кількість води, що направляється на охолоджування корпусу 1 печі. У вихідному положенні, коли вузли корпусу 1 електродугової печі холодні, вода на охолоджування корпусу 1 печі надходить лише через дросель 3, налагоджений на контрольовану реле протоку 6 подачу мінімальної кількості води для даного вузла. При пуску електродугової печі в роботу для виплавки металу температура у вузлах корпуса 1 печі підвищується. В результаті підвищується і температура води, що виходить через відвідну гілку 5. Підвищення температури води передається чутливому елементу 9 в регуляторі температури води прямої дії 8, внаслідок чого водяний клапан 10 регулятора 4 частково відкривається і пропускає додатково необхідну кількість води на охолоджування корпусу 1 печі. В результаті на охолоджування вузлів корпусу 1 печі води надходить стільки, щоб температура води, яка виходить по відвідній гілці 5, не перевищувала заданої величини. Після закінчення плавки температура вузлів корпусу 1 печі знижується, при цьому знижується і температура зливаної з нього води, внаслідок чого водяний клапан 10 регулятора температури води прямої 1 UA 103225 C2 дії 8 закривається, зменшуючи кількість води, що надходить на охолоджування корпусу 1 печі. Таким чином, пропонований пристрій для охолодження електродугової печі забезпечує мінімальну витрату води на охолоджування електродугової печі без участі обслуговуючого персоналу. 5 ФОРМУЛА ВИНАХОДУ 10 Пристрій для охолодження електродугової печі, який містить щонайменше один охолоджувальний водопровід, на підвідній гілці якого встановлений дросель, а на відвідній реле протоку і термопара, який відрізняється тим, що додатково на відвідній гілці охолоджувального водопроводу, паралельно дроселю встановлений автоматичний регулятор подачі охолоджувальної води, що містить регулятор температури води з чутливим елементом і водяний клапан, дистанційно зв'язаний з чутливим елементом, встановленим на відвідній гілці охолоджувального водопроводу перед реле протоку і термопарою. Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
