Арка електродугової печі

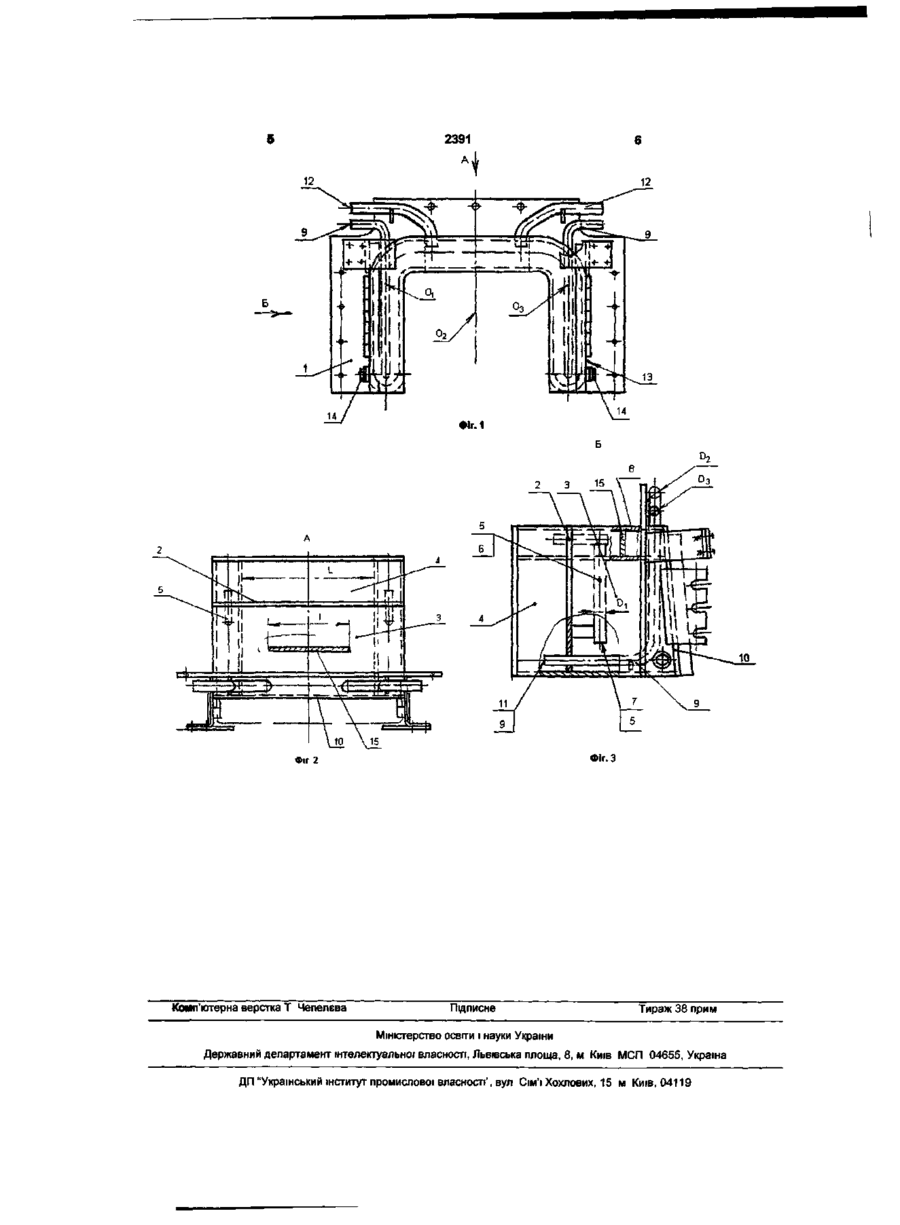

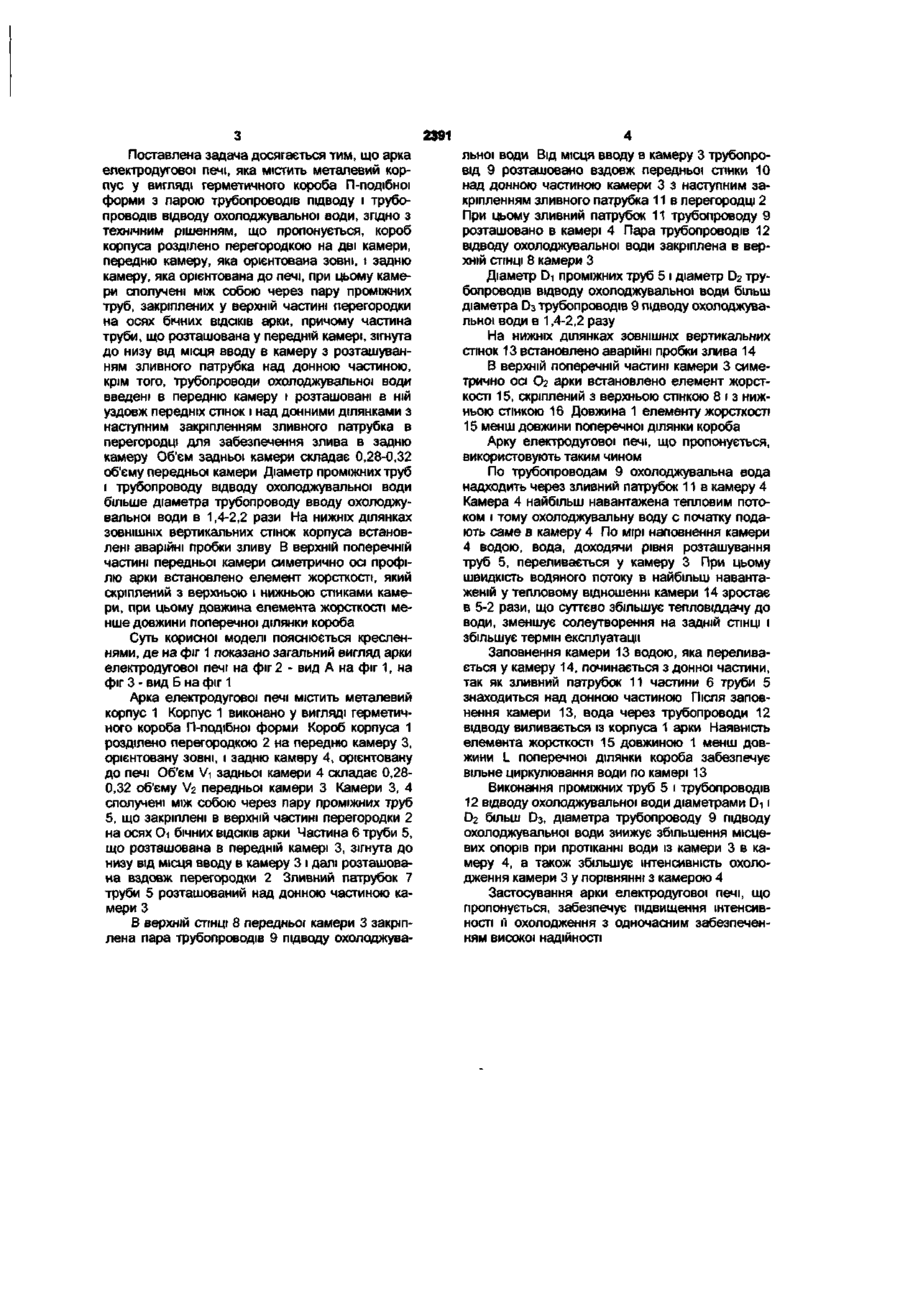

1 Арка електродуговогпечі, що містить металевий корпус у вигляді герметичного короба Пподібної форми з парою трубопроводів підводу і трубопроводами відводу охолоджувальної води, яка відрізняється тим, що короб корпусу розділено перегородкою на дві камери, передню камеру, яка орієнтована зовні, і задню камеру, яка орієнтована до печі, при цьому камери сполучені між собою через пару проміжних труб, закріплених в верхній частині перегородки по осях бічних ВІДСІКІВ арки, причому частина труби, що розташована в передній камері, зігнута до низу від місця вводу в камеру з розташуванням зливного патрубка над донною частиною, крім того трубопроводи підводу охолоджувальної води введені в передню камеру і розташовані в ній уздовж передніх стінок і над донними ділянками камери з наступним закріпленням зливного патрубка в перегородці для забезпечення зливу в задню камеру 2 Арка за п 1, яка відрізняється тим, що об'єм задньої камери складає 0,28-0,32 об'єму передньої камери 3 Арка за п 1, яка відрізняється тим, що діаметр проміжних труб і трубопроводів відводу охолоджувальної води більший за діаметр трубопроводу підводу охолоджувальної води в 1,4-2,2 рази 4 Арка за п 1, яка відрізняється тим, що на нижніх ділянках ЗОВНІШНІХ вертикальних стінок корпусу встановлені аварійні пробки зливу 5 Арка за п 1, яка відрізняється тим, що в верхній поперечній частині передньої камери симетрично осі профілю арки встановлено елемент жорсткості, скріплений з верхньою і нижньою стінками камери, при цьому довжина елемента жорсткості менша за довжину поперечної ділянки короба. О) Корисна модель належить до конструктивних елементів плавильних печей і може бути використана в арках електродугових печей Відомо кесон перекриття ванни дугової печі, що містить металевий короб з трубопроводами підводу і відводу охолоджувальної води В коробі консольне боковим стінкам закріплено перегородки, що утворюють прохід для охолоджувальної води (А С №827942, МПК F27D1/02, 1981) Недоліком аналога є неможливість його застосування в коробах криволінійної форми За прототип прийнято коробка охолодження арки електродугової печі, що містить металевий корпус у вигляді герметичного короба П-подібної форми з парою трубопроводів вводу охолоджувальної води і трубопроводами відводу охолоджувальної води Трубопроводи відводу охолоджувальної води приєднані до одного патрубка, який закріплений по осі симетрґі арки. (Коробка охлаждения, чертеж 5НФ, 353, 430, ВНИЭТО, г Москва, 1988г) Виконання корпусу короба однопорожнинним веде до збільшення розмірів перерізу короба, наслідком чого є низька швидкість охолоджувальної води, яка складає 0,1-0,2м/сек При діючому в печі тепловому потоку і такої швидкості забезпечується дуже слабкий тепловідвід, що приводить до кипіння води у стінок, яке веде до інтенсивного солеутворення і відкладення накипу на внутрішньої СТІНЦІ арки Це ще більш ускладнює тепловідвід і веде до прогару стінки В основу корисної моделі поставлена задача шляхом зміни конструкції арки електродугово/ печі поліпшити її охолодження одночасно зі зберіганням високої МІЦНОСТІ корпусу со CM 2391 Поставлена задача досягається тим, що арка електродугової печі, яка містить металевий корпус у вигляді герметичного короба П-подібної форми з парою трубопроводів підводу і трубопроводів відводу охолоджувальної води, згідно з технічним рішенням, що пропонується, короб корпуса розділено перегородкою на дві камери, передню камеру, яка орієнтована зовні, і задню камеру, яка орієнтована до печі, при цьому камери сполучені між собою через пару проміжних труб, закріплених у верхній частині перегородки на осях бічних ВІДСІКІВ арки, причому частина труби, що розташована у передній камері, зігнута до низу від місця вводу в камеру з розташуванням зливного патрубка над донною частиною, крім того, трубопроводи охолоджувальної води введені в передню камеру і розташовані в ній уздовж передніх стінок і над донними ділянками з наступним закріпленням зливного патрубка в перегородці для забезпечення злива в задню камеру Об'єм задньої камери складає 0,28-0,32 об'єму передньої камери Діаметр проміжних труб і трубопроводу відводу охолоджувальної води більше діаметра трубопроводу вводу охолоджувальної води в 1,4-2,2 рази На нижніх ділянках ЗОВНІШНІХ вертикальних стінок корпуса встановлені аварійні пробки зливу В верхній поперечній частині передньої камери симетрично осі профілю арки встановлено елемент жорсткості, який скріплений з верхньою і нижньою стінками камери, при цьому довжина елемента жорсткості менше довжини поперечної ділянки короба Суть корисної моделі пояснюється кресленнями, де на фіг 1 показано загальний вигляд арки електродугової печі на фіг 2 - вид А на фіг 1, на фіг 3 - вид Б на фіг 1 Арка електродугової печі містить металевий корпус 1 Корпус 1 виконано у вигляді герметичного короба П-подібної форми Короб корпуса 1 розділено перегородкою 2 на передню камеру З, орієнтовану зовні, і задню камеру 4, орієнтовану до печі Об'єм Vi задньої камери 4 складає 0,280,32 об'єму V2 передньої камери 3 Камери 3, 4 сполучені між собою через пару проміжних труб 5, що закріплені в верхній частині перегородки 2 на осях Оі бічних ВІДСІКІВ арки Частина 6 труби 5, що розташована в передній камері 3, зігнута до низу від місця вводу в камеру 3 і далі розташована вздовж перегородки 2 Зливний патрубок 7 труби 5 розташований над донною частиною камери З В верхній СТІНЦІ 8 передньої камери 3 закріплена пара трубопроводів 9 підводу охолоджува льної води Від МІСЦЯ вводу в камеру 3 трубопровід 9 розташовано вздовж передньої стінки 10 над донною частиною камери 3 з наступним закріпленням зливного патрубка 11 в перегородці 2 При цьому зливний патрубок 11 трубопроводу 9 розташовано в камері 4 Пара трубопроводів 12 відводу охолоджувальної води закріплена в верхній СТІНЦІ 8 камери З Діаметр D-i проміжних труб 5 і діаметр D2 трубопроводів відводу охолоджувальної води більш діаметра D3 трубопроводів 9 підводу охолоджувальної води в 1,4-2,2 разу На нижніх ділянках ЗОВНІШНІХ вертикальних стінок 13 встановлено аварійні пробки злива 14 В верхній поперечній частині камери 3 симетрично осі Ог арки встановлено елемент жорсткості 15, скріплений з верхньою стінкою 8 і з нижньою стінкою 16 Довжина 1 елементу жорсткості 15 менш довжини поперечної ділянки короба Арку електродугової печі, що пропонується, використовують таким чином По трубопроводам 9 охолоджувальна вода надходить через зливний патрубок 11 в камеру 4 Камера 4 найбільш навантажена тепловим потоком і тому охолоджувальну воду с початку подають саме в камеру 4 По мірі наповнення камери 4 водою, вода, доходячи рівня розташування труб 5, переливається у камеру 3 При цьому швидкість водяного потоку в найбільш навантаженій у тепловому відношенні камери 14 зростає в 5-2 рази, що суттєво збільшує тепловіддачу до води, зменшує солеутворення на задній СТІНЦІ І збільшує термін експлуатації Заповнення камери 13 водою, яка переливається у камеру 14, починається з донної частини, так як зливний патрубок 11 частини 6 труби 5 знаходиться над донною частиною Після заповнення камери 13, вода через трубопроводи 12 відводу виливається із корпуса 1 арки Наявність елемента жорсткості 15 довжиною 1 менш довжини L поперечної ділянки короба забезпечує вільне циркулювання води по камері 13 Виконання проміжних труб 5 і трубопроводів 12 відводу охолоджувальної води діаметрами Di і D2 більш D3, діаметра трубопроводу 9 підводу охолоджувальної води знижує збільшення місцевих опорів при протіканні води із камери 3 в камеру 4, а також збільшує інтенсивність охолодження камери 3 у порівнянні з камерою 4 Застосування арки електродугової печі, що пропонується, забезпечує підвищення інтенсивності п охолодження з одночасним забезпеченням високої надійності Фіг. 1 Фіг. З Фіг 2 Комп'ютерна верстка Т Чепелєва Підписне Тираж 38 прим Міністерство освгги і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ МСП 04655, Україна ДП "Український інститут промислової власності', вул Сім'ї Хохлових, 15 м Київ, 04119
