Відцентровий очищувач рідини

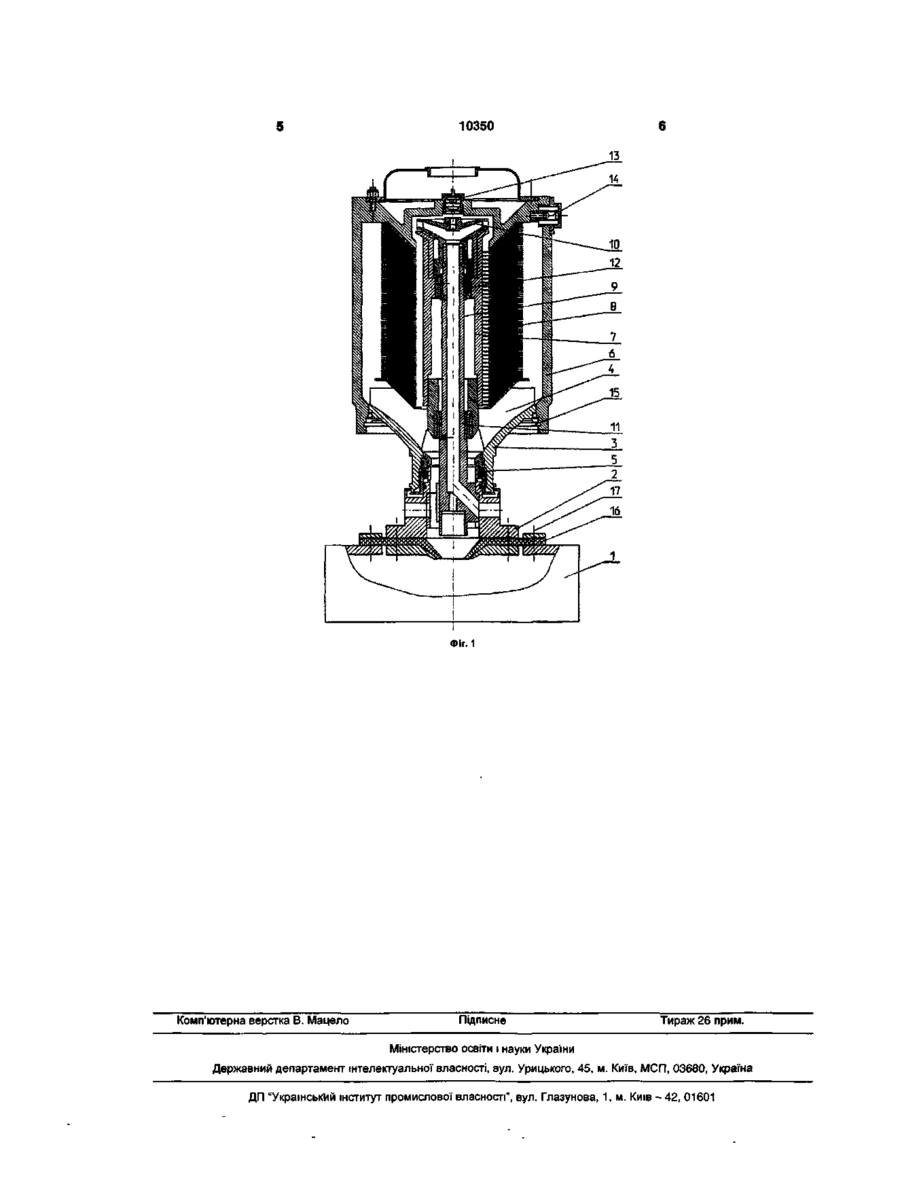

1 Відцентровий очищувач рідини, що містить ємність, опору і установлений на ній ротор з днищем і лопатями, що взаємодіє з опорою через торцеве ущільнення і стакан, закріплений на днищі, всередині якого установлений стояк з тарілками, при цьому всередині стояка розміщена пустотіла вісь, нижній кінець м розміщений в опорі, а верхній кінець пустотілої осі утримує напірний диск, до того ж на пустотілій осі між опорою і напірним диском є два підшипники, які взаємодіють зі стояком, крім того, в верхній частині стакан оснащений двома стаканами, один установлений по осі обертання, а другий - радіально, який відрізняється тим, що днище виконане обертанням дуги навколо вертикальної осі, верхній кінець якої описує коло більшого діаметра, а нижній кінець дуги описує коло меншого діаметра, при цьому ротор з опорою установлений на внутрішній частині мембрани, яка зовнішньою частиною горизонтально установлена на ємності 2 Відцентровий очищувач рідини за п 1, який відрізняється тим, що днище виконане обертанням ламаної дуги або дуги з уступом Технічне рішення відцентровий очищувач рідини належить до галузі розділення неоднорідних середовищ і може використовуватись авіаційною, вміщує порожнисту вісь, напірний диск для вщведення очищеної рідини і верхню і нижню крильчатки До нижньої частини ковпака ротора прикріплена, більшою основою, конусна обичайка, яка служить для підведення в ротор рідини на очищення і відведення осаду, а до обичайки прикріплена герметична ємність для рідини, що очищається і осаду Недоліком цього технічного рішення є те, що днище виконане конусним Тобто, при роботі відцентрового очищувача, осад, під дією відцентрової сили, щільно притискується до стінки стакана Враховуючи те, що осад маслянистий, при зупинці очищувача, надмірна його частіша буде повільно, по наклонній СТІНЦІ днища сповзати між лопатями вниз на видалення В нижній частині конуса, біля самої воронки, осад буде рівномірно потовщуватись, утворюючи затор Внаслідок цього очищувач рідини зупиняють, розбирають і очищають від осаду Також недоліком є те, що до обичайки прикріплена герметична ємність для очищуваної рідини і осаду Звідси ВИХОДИТЬ, ЩО обичайка якось кріпиться до опор, які утримують іі і ємність Для утворення опори необхідно створити дуже складну конструкцію, яка забезпечила б обертання обичайки і й утримування при значних швидкостях машинобудівною ХІМІЧНОЮ І ІНШИМИ галузями про мисловості для тонкої очистки масел і палива від механічних мілкодисперсних забруднень Відомий відцентровий очищувач рідини [1], що має ротор, який складається з ковпака і розміщеної всередині нього тонкослойної циліндричної вставки, утвореної стрічкою і прокладками, вставка має канали для очищення рідини, пустотілу вісь, напірний диск для відведення рідини та верхню і нижню крильчатки Недоліком його є те, що при накопичуванні забруднень всередині ротора, очищувач періодично необхідно зупиняти, розбирати і чистити від накопичених забруднень Цей пристрій застосовується в очисних або миючих установках Тому, перед тим, як розібрати очищувач, його необхідно демонтувати, а після цього промити і зібрати Цей процес супроводжується витоком брудної миючої рідини і забрудненням робочого місця Також відомий відцентровий очищувач рідини [2], що має ротор, який складається з ковпака і розміщену всередині тонкошарову циліндричну вставку Вставка утворена стрічкою і прокладками і має канали для очищення рідини Крім того, він ^ ^ «2 ^ ^Э Ю СО ^5
