Подрібнювач

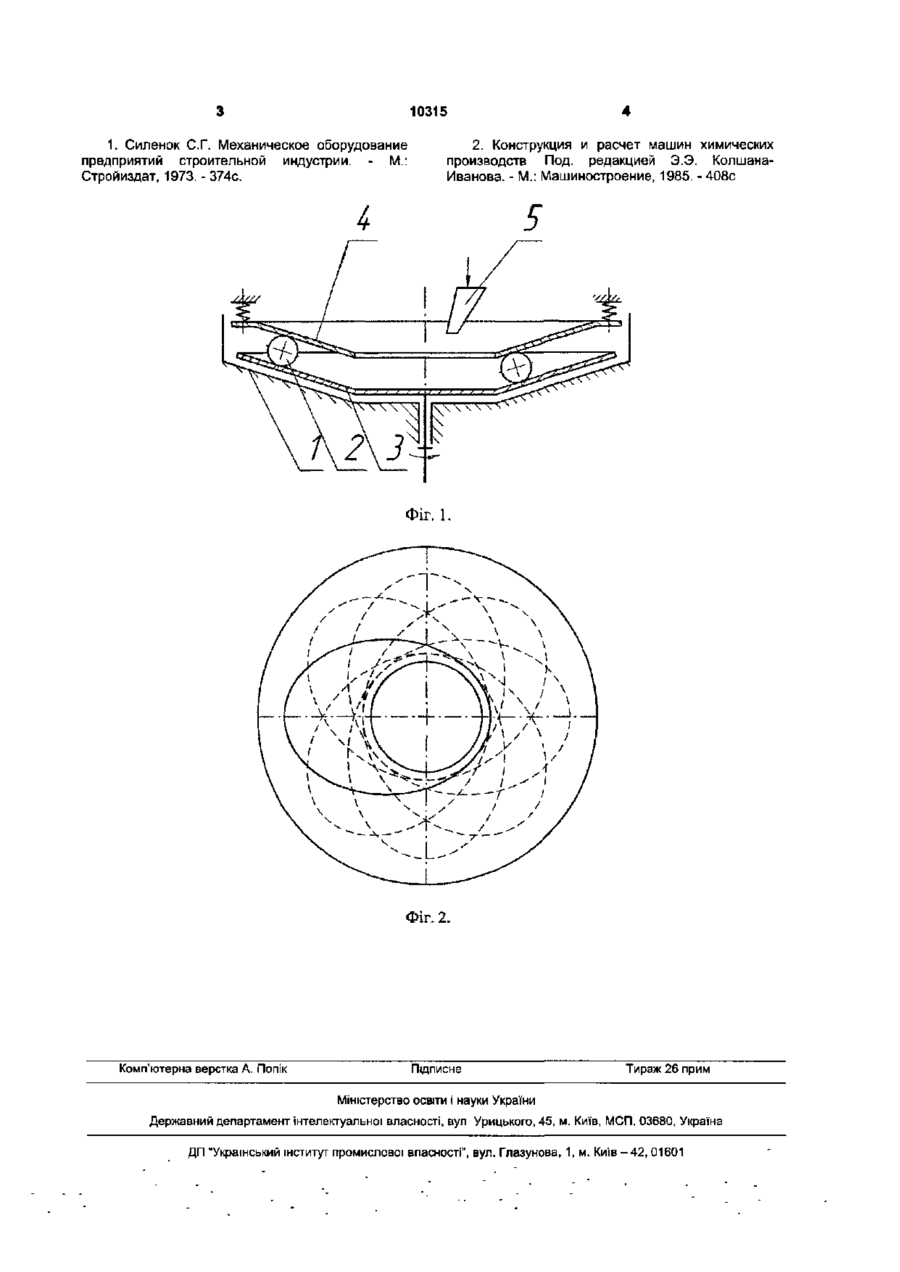

Подрібнювач, що містить корпус, робочу поверхню, подрібнювальні кульові тіла та завантажувальний пристрій, який відрізняється тим, що подрібнювальні кульові тіла рухаються по конічній робочій поверхні, яка обертається від приводу із змінною кутовою швидкістю, і підпружинені конічною нерухомою поверхнею Корисна модель відноситься до пристроїв подрібнення і може використовуватись у хімічній промисловості та порошковій металургії, у виробництві будівельних матеріалів. У відомих подрібнювачах, що працюють за принципом роздавлювання і стирання, руйнування матеріалу відбувається під дією сили ваги робочих тіл, що переміщуються по рухомій поверхні, з навантаженням від підпружинення [1]. Найбільш близьким до запропонованого є подрібнювач, який складається з корпусу, робочої поверхні, завантажувального пристрою та подрібнювальних кульових тіл [2J. Недоліком пристрою є те, що подрібнювальні кульові тіла розміщені між рухомою кільцевою поверхнею і нерухомим підпружиненим верхнім кільцем, що обмежує робочу поверхню подрібнювача. В основу корисної' моделі поставлене завдання створення такого пристрою, в якому використовується більша робоча поверхня подрібнення, а додатковими чинниками руйнування матеріалу є відцентрові сили інерції подрібнювальних кульових тіл Поставлене завдання вирішується тим, що у подрібнювача, який містить корпус, робочу поверхню, подрібнювальні кульові тіла та завантажувальний пристрій, згідно з корисною моделлю, подрібнювальні кульові тіла рухаються по конічній поверхні, яка обертається від приводу із змінною кутовою швидкістю, І підпружинені конічною нерухомою поверхнею. Запропонована конструкція уможливлює появу відцентрових сил інерції та розширює робочу поверхню подрібнювача. Корисна модель пояснюється кресленнями1 на фіг 1 - принципова схема подрібнювача; фіг.2 схема траєкторій руху подрібнювальних кульових тіл. Подрібнювач складається з корпуса 1, подрібнювальних кульових тіл 2, які розміщені між рухомою конічною поверхнею 3 і нерухомою підпружиненою конічною поверхнею 4, та завантажувального пристрою 5. Пристрій приводиться в рух від приводу із змінною кутовою швидкістю (на фіг. 1 не показаний) Подрібнювач працює наступним чином. Через завантажувальний пристрій 5 подрібнюваний матеріал надходить на рухому конічну поверхню З, що обертається із змінною кутовою швидкістю. Під дією відцентрових сил інерції, із зростанням кутовоґ швидкості подрібнювальні кульові тіла 2 піднімаються вгору по конічній поверхні, а із зменшенням її, завдяки силі ваги, скочуються вниз. Таким чином, подрібнювальні тіла періодично рухаються за кривою траєкторією, наближеною до еліпса (фіг.2). Оскільки у подрібнювача є декілька подрібнювальних кульових тіл, а у подрібнюваному матеріалі можлива наявність твердих включень, які можуть суттєво впливати на характер їх руху, тому робочою, тобто контактуючою з тілами, поверхнею можна вважати всю конічну поверхню. Отже, в результаті такого руху кульових тіл та поверхні відбувається більш інтенсивне перемішування матеріалу, зменшення тиску на поверхню і, відповідно, м зношування. Джерела інформації: ю со 10315 1. Силенок С.Г. Механическое оборудование предприятий строительной индустрии. - М.: Стройиздат, 1973. - 374с. 2. Конструкция и расчет машин химических производств Под. редакцией Э.Э. КолшанаИванова. - М.: Машиностроение, 1985. - 408с ФІГ. 1. Фіг. 2. Комп'ютерна верстка А. Попік Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42,01601
