Футерівка барабанного млина

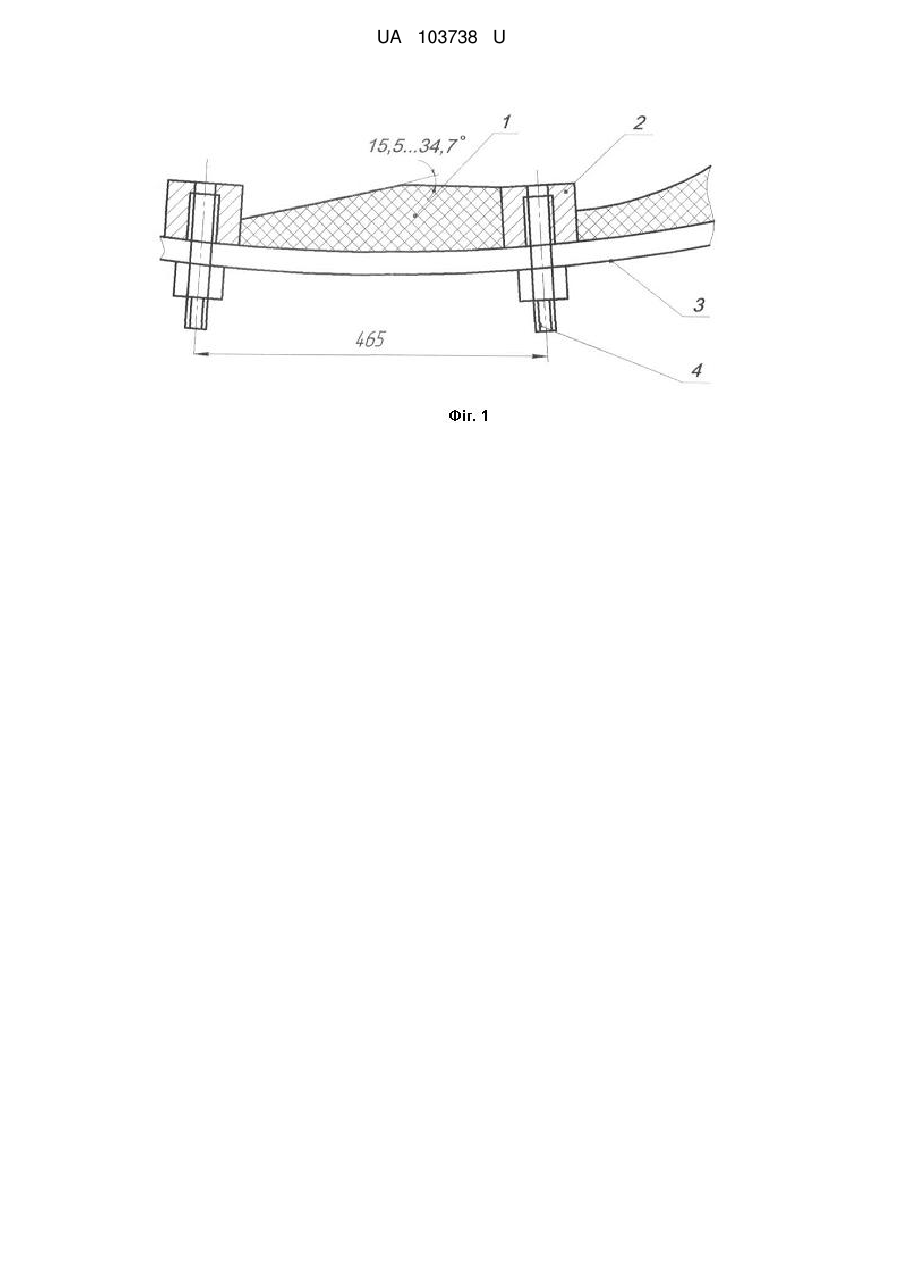

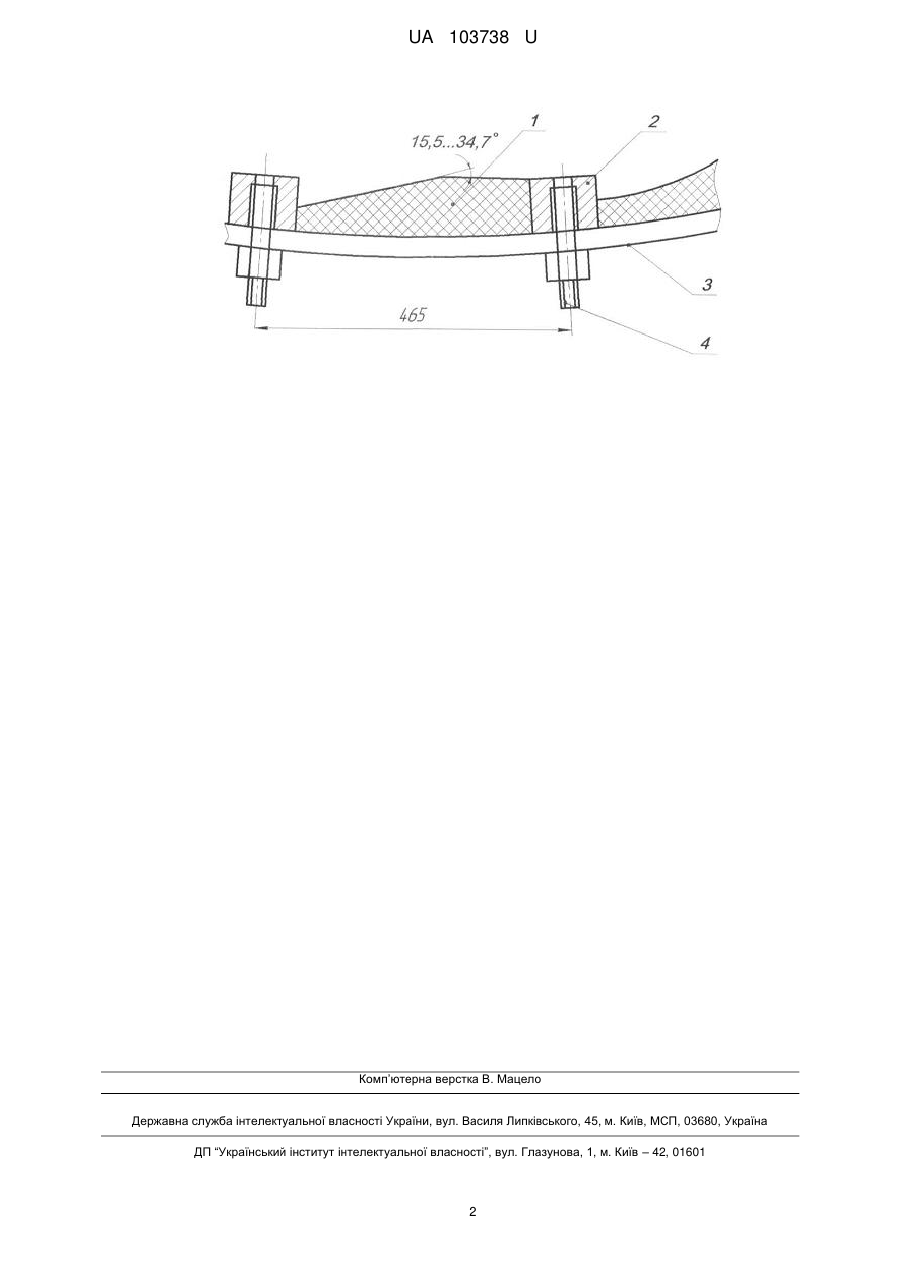

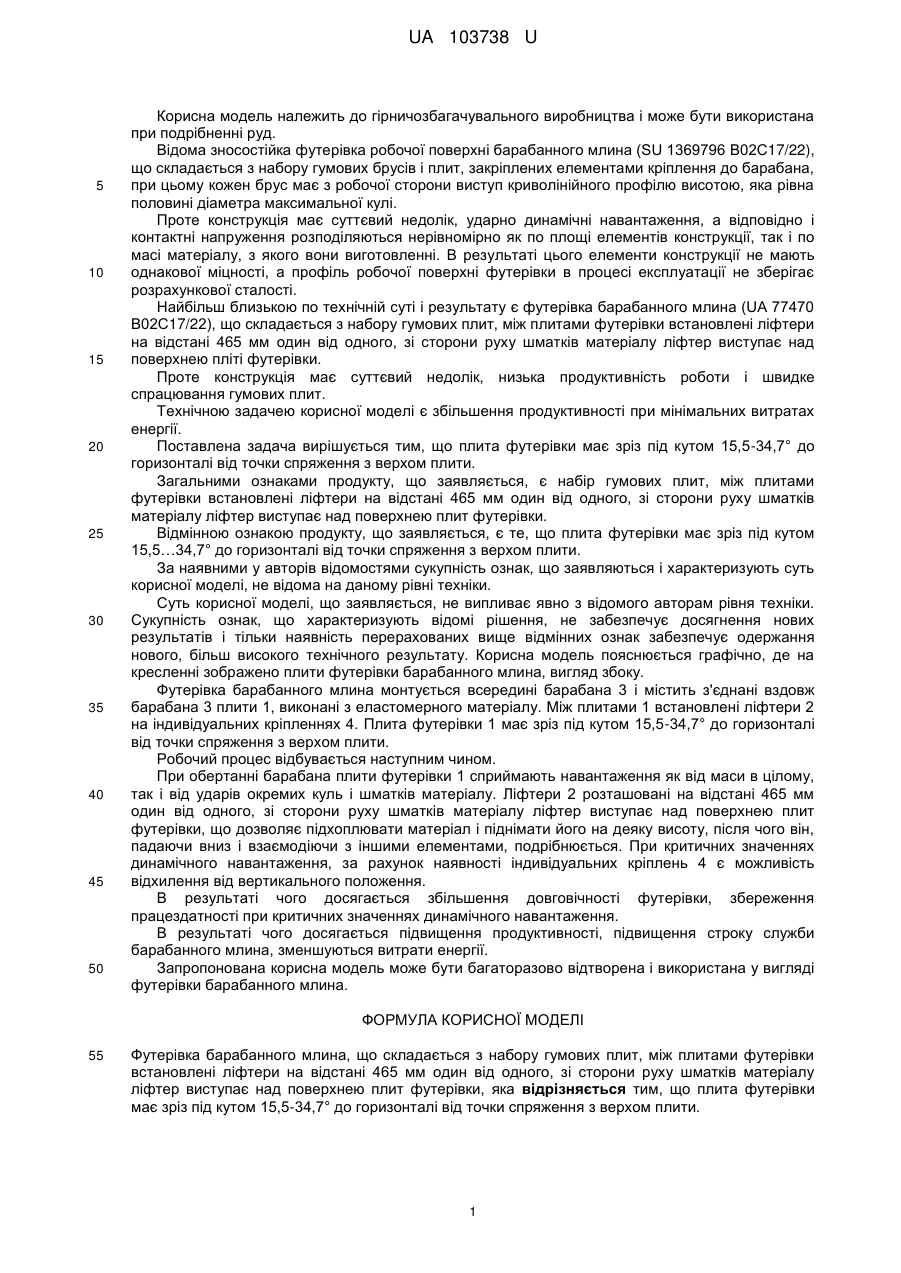

Реферат: Футерівка барабанного млина складається з набору гумових плит, між плитами футерівки встановлені ліфтери на відстані 465 мм один від одного, зі сторони руху шматків матеріалу ліфтер виступає над поверхнею плит футерівки. Плита футерівки має зріз під кутом 15,5-34,7° до горизонталі від точки спряження з верхом плити. UA 103738 U (12) UA 103738 U UA 103738 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до гірничозбагачувального виробництва і може бути використана при подрібненні руд. Відома зносостійка футерівка робочої поверхні барабанного млина (SU 1369796 В02С17/22), що складається з набору гумових брусів і плит, закріплених елементами кріплення до барабана, при цьому кожен брус має з робочої сторони виступ криволінійного профілю висотою, яка рівна половині діаметра максимальної кулі. Проте конструкція має суттєвий недолік, ударно динамічні навантаження, а відповідно і контактні напруження розподіляються нерівномірно як по площі елементів конструкції, так і по масі матеріалу, з якого вони виготовленні. В результаті цього елементи конструкції не мають однакової міцності, а профіль робочої поверхні футерівки в процесі експлуатації не зберігає розрахункової сталості. Найбільш близькою по технічній суті і результату є футерівка барабанного млина (UА 77470 В02С17/22), що складається з набору гумових плит, між плитами футерівки встановлені ліфтери на відстані 465 мм один від одного, зі сторони руху шматків матеріалу ліфтер виступає над поверхнею пліті футерівки. Проте конструкція має суттєвий недолік, низька продуктивність роботи і швидке спрацювання гумових плит. Технічною задачею корисної моделі є збільшення продуктивності при мінімальних витратах енергії. Поставлена задача вирішується тим, що плита футерівки має зріз під кутом 15,5-34,7° до горизонталі від точки спряження з верхом плити. Загальними ознаками продукту, що заявляється, є набір гумових плит, між плитами футерівки встановлені ліфтери на відстані 465 мм один від одного, зі сторони руху шматків матеріалу ліфтер виступає над поверхнею плит футерівки. Відмінною ознакою продукту, що заявляється, є те, що плита футерівки має зріз під кутом 15,5…34,7° до горизонталі від точки спряження з верхом плити. За наявними у авторів відомостями сукупність ознак, що заявляються і характеризують суть корисної моделі, не відома на даному рівні техніки. Суть корисної моделі, що заявляється, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення, не забезпечує досягнення нових результатів і тільки наявність перерахованих вище відмінних ознак забезпечує одержання нового, більш високого технічного результату. Корисна модель пояснюється графічно, де на кресленні зображено плити футерівки барабанного млина, вигляд збоку. Футерівка барабанного млина монтується всередині барабана 3 і містить з'єднані вздовж барабана 3 плити 1, виконані з еластомерного матеріалу. Між плитами 1 встановлені ліфтери 2 на індивідуальних кріпленнях 4. Плита футерівки 1 має зріз під кутом 15,5-34,7° до горизонталі від точки спряження з верхом плити. Робочий процес відбувається наступним чином. При обертанні барабана плити футерівки 1 сприймають навантаження як від маси в цілому, так і від ударів окремих куль і шматків матеріалу. Ліфтери 2 розташовані на відстані 465 мм один від одного, зі сторони руху шматків матеріалу ліфтер виступає над поверхнею плит футерівки, що дозволяє підхоплювати матеріал і піднімати його на деяку висоту, після чого він, падаючи вниз і взаємодіючи з іншими елементами, подрібнюється. При критичних значеннях динамічного навантаження, за рахунок наявності індивідуальних кріплень 4 є можливість відхилення від вертикального положення. В результаті чого досягається збільшення довговічності футерівки, збереження працездатності при критичних значеннях динамічного навантаження. В результаті чого досягається підвищення продуктивності, підвищення строку служби барабанного млина, зменшуються витрати енергії. Запропонована корисна модель може бути багаторазово відтворена і використана у вигляді футерівки барабанного млина. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Футерівка барабанного млина, що складається з набору гумових плит, між плитами футерівки встановлені ліфтери на відстані 465 мм один від одного, зі сторони руху шматків матеріалу ліфтер виступає над поверхнею плит футерівки, яка відрізняється тим, що плита футерівки має зріз під кутом 15,5-34,7° до горизонталі від точки спряження з верхом плити. 1 UA 103738 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
