Футерівка барабанного млина
Номер патенту: 56541
Опубліковано: 10.01.2011
Формула / Реферат
Футерівка барабанного млина, що містить плити з еластичного матеріалу, що встановлені на внутрішній поверхні барабана і мають повздовжні заглиблення біля повздовжніх кромок плит, в яких встановлені ліфтери у вигляді брусів з еластичного матеріалу з захоплювальними елементами, які заформовані в бруси ліфтерів, за допомогою яких ліфтери кріпильними елементами закріплені до барабана з притиском плит, яка відрізняється тим, що ліфтери виконані з матеріалу, твердість якого перевищує твердість матеріалу плит футерівки у 1,2...1,5 рази, а висота виступаючої частини ліфтерів в 2...2,5 рази перевищує товщину матеріалу плит футерівки.
Текст

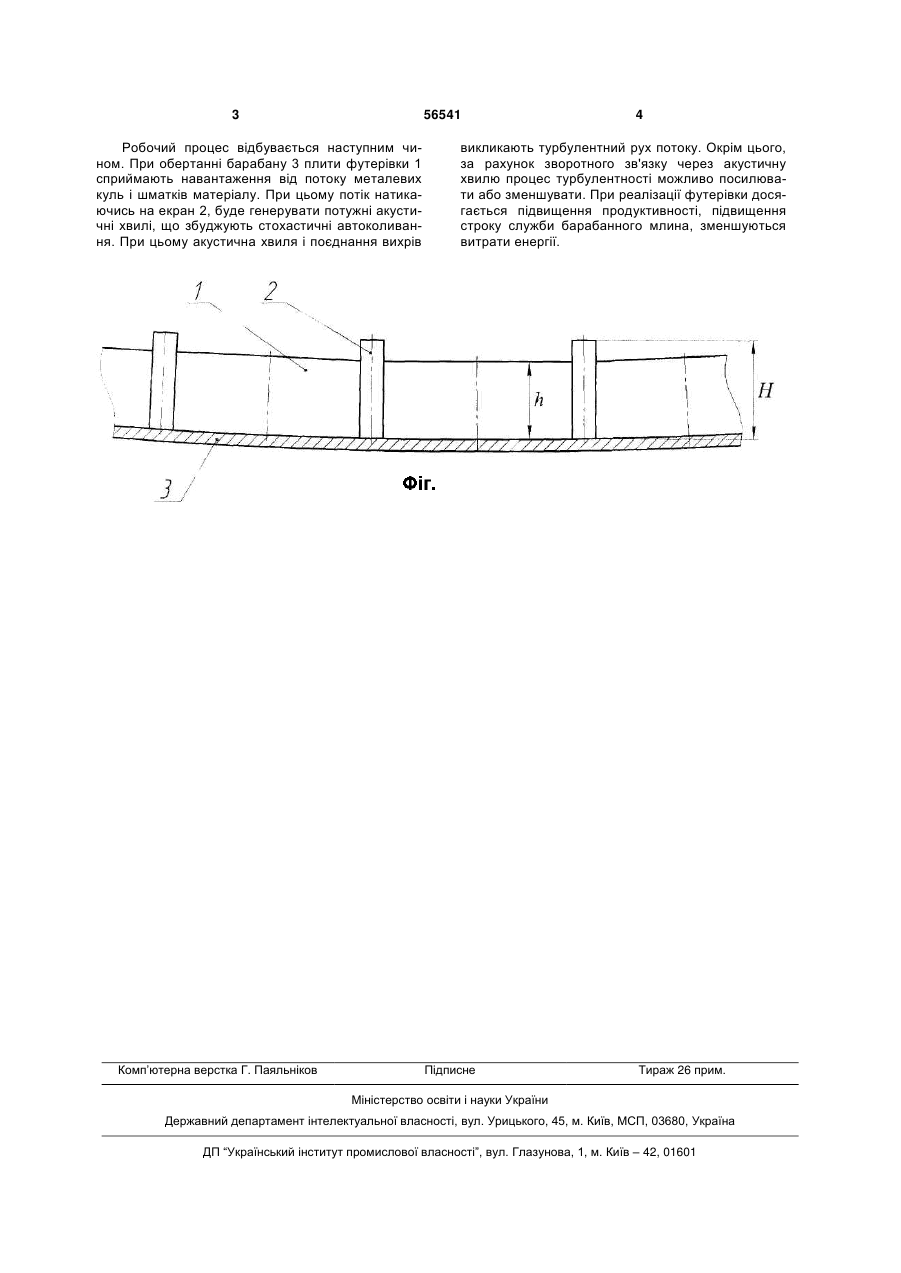

Футерівка барабанного млина, що містить плити з еластичного матеріалу, що встановлені на внутрішній поверхні барабана і мають повздовжні 3 56541 Робочий процес відбувається наступним чином. При обертанні барабану 3 плити футерівки 1 сприймають навантаження від потоку металевих куль і шматків матеріалу. При цьому потік натикаючись на екран 2, буде генерувати потужні акустичні хвилі, що збуджують стохастичні автоколивання. При цьому акустична хвиля і поєднання вихрів Комп’ютерна верстка Г. Паяльніков 4 викликають турбулентний рух потоку. Окрім цього, за рахунок зворотного зв'язку через акустичну хвилю процес турбулентності можливо посилювати або зменшувати. При реалізації футерівки досягається підвищення продуктивності, підвищення строку служби барабанного млина, зменшуються витрати енергії. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюLining of rattler
Автори англійськоюTatus Vadym Viktorovych, Zozulia Ruslan Petrovych
Назва патенту російськоюФутеровка барабанной мельницы
Автори російськоюТатусь Вадим Викторович, Зозуля Руслан Петрович
МПК / Мітки
МПК: B02C 17/00
Мітки: футерівка, барабанного, млина
