Плоскорізний плуг підвищеної стріловидності та з пристосуваннями для подрібнення ґрунту

Завантажити PDF файл.

Формула / Реферат

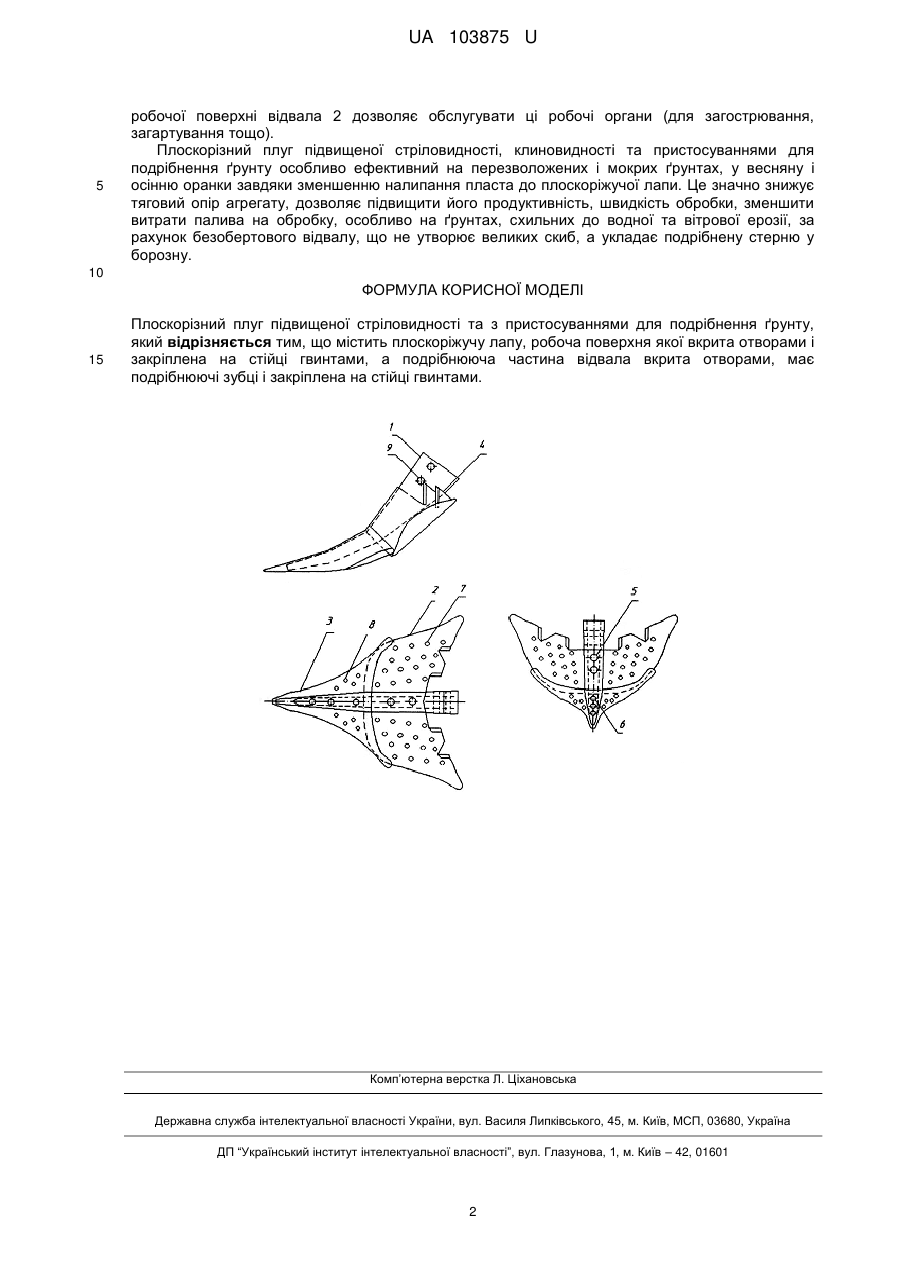

Плоскорізний плуг підвищеної стріловидності та пристосуваннями для подрібнення ґрунту, який відрізняється тим, що містить плоскоріжучу лапу, робоча поверхня якої вкрита отворами і закріплена на стійці гвинтами, а подрібнююча частина відвала вкрита отворами, має подрібнюючі зубці і закріплена на стійці гвинтами.

Текст

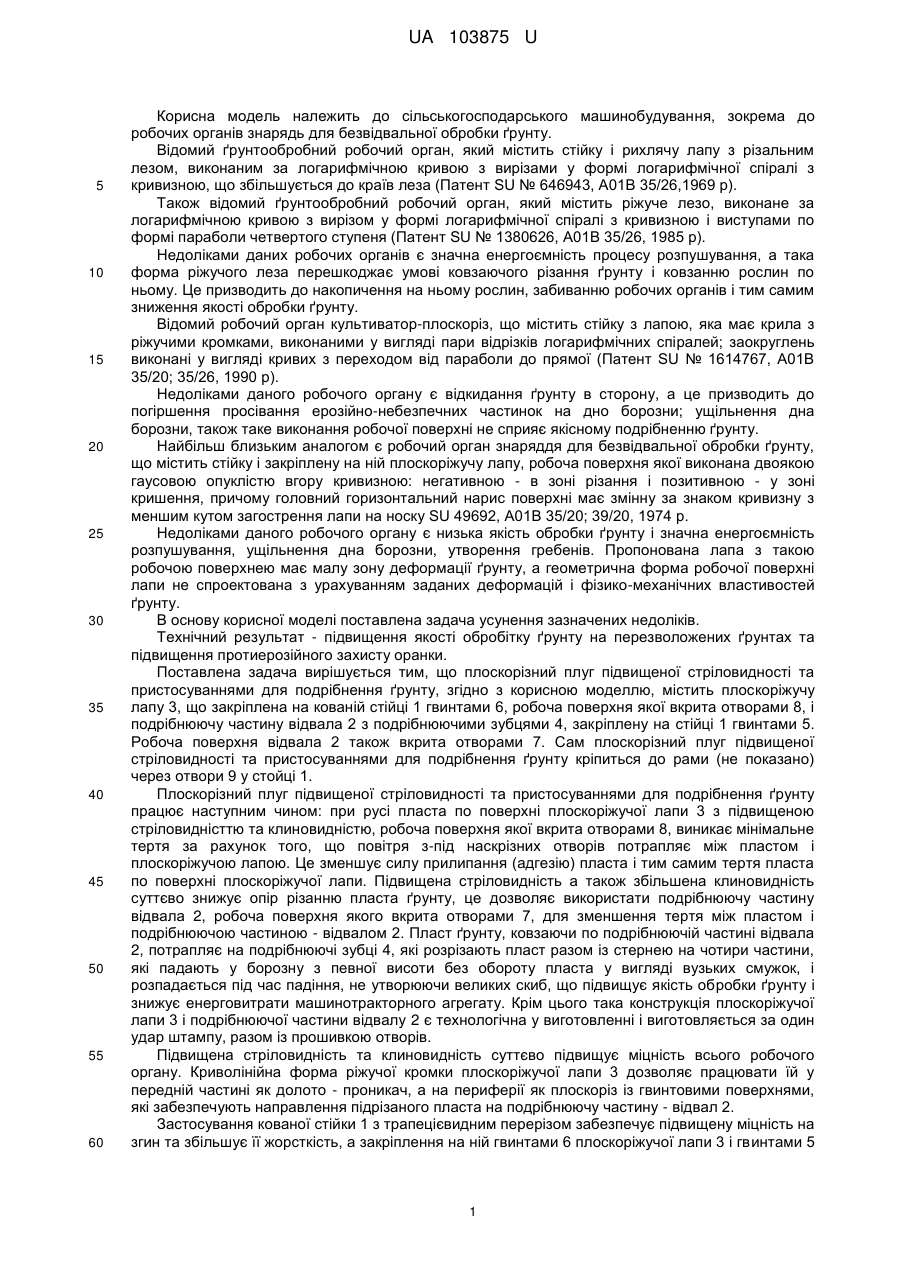

Реферат: Плоскорізний плуг підвищеної стріловидності та з пристосуваннями для подрібнення ґрунту містить плоскоріжучу лапу, робоча поверхня якої вкрита отворами і закріплена на стійці гвинтами, а подрібнююча частина відвала вкрита отворами, має подрібнюючі зубці і закріплена на стійці гвинтами. UA 103875 U (12) UA 103875 U UA 103875 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільськогосподарського машинобудування, зокрема до робочих органів знарядь для безвідвальної обробки ґрунту. Відомий ґрунтообробний робочий орган, який містить стійку і рихлячу лапу з різальним лезом, виконаним за логарифмічною кривою з вирізами у формі логарифмічної спіралі з кривизною, що збільшується до країв леза (Патент SU № 646943, А01В 35/26,1969 р). Також відомий ґрунтообробний робочий орган, який містить ріжуче лезо, виконане за логарифмічною кривою з вирізом у формі логарифмічної спіралі з кривизною і виступами по формі параболи четвертого ступеня (Патент SU № 1380626, А01В 35/26, 1985 р). Недоліками даних робочих органів є значна енергоємність процесу розпушування, а така форма ріжучого леза перешкоджає умові ковзаючого різання ґрунту і ковзанню рослин по ньому. Це призводить до накопичення на ньому рослин, забиванню робочих органів і тим самим зниження якості обробки ґрунту. Відомий робочий орган культиватор-плоскоріз, що містить стійку з лапою, яка має крила з ріжучими кромками, виконаними у вигляді пари відрізків логарифмічних спіралей; заокруглень виконані у вигляді кривих з переходом від параболи до прямої (Патент SU № 1614767, А01В 35/20; 35/26, 1990 р). Недоліками даного робочого органу є відкидання ґрунту в сторону, а це призводить до погіршення просівання ерозійно-небезпечних частинок на дно борозни; ущільнення дна борозни, також таке виконання робочої поверхні не сприяє якісному подрібненню ґрунту. Найбільш близьким аналогом є робочий орган знаряддя для безвідвальної обробки ґрунту, що містить стійку і закріплену на ній плоскоріжучу лапу, робоча поверхня якої виконана двоякою гаусовою опуклістю вгору кривизною: негативною - в зоні різання і позитивною - у зоні кришення, причому головний горизонтальний нарис поверхні має змінну за знаком кривизну з меншим кутом загострення лапи на носку SU 49692, А01В 35/20; 39/20, 1974 р. Недоліками даного робочого органу є низька якість обробки ґрунту і значна енергоємність розпушування, ущільнення дна борозни, утворення гребенів. Пропонована лапа з такою робочою поверхнею має малу зону деформації ґрунту, а геометрична форма робочої поверхні лапи не спроектована з урахуванням заданих деформацій і фізико-механічних властивостей ґрунту. В основу корисної моделі поставлена задача усунення зазначених недоліків. Технічний результат - підвищення якості обробітку ґрунту на перезволожених ґрунтах та підвищення протиерозійного захисту оранки. Поставлена задача вирішується тим, що плоскорізний плуг підвищеної стріловидності та пристосуваннями для подрібнення ґрунту, згідно з корисною моделлю, містить плоскоріжучу лапу 3, що закріплена на кованій стійці 1 гвинтами 6, робоча поверхня якої вкрита отворами 8, і подрібнюючу частину відвала 2 з подрібнюючими зубцями 4, закріплену на стійці 1 гвинтами 5. Робоча поверхня відвала 2 також вкрита отворами 7. Сам плоскорізний плуг підвищеної стріловидності та пристосуваннями для подрібнення ґрунту кріпиться до рами (не показано) через отвори 9 у стойці 1. Плоскорізний плуг підвищеної стріловидності та пристосуваннями для подрібнення ґрунту працює наступним чином: при русі пласта по поверхні плоскоріжучої лапи 3 з підвищеною стріловидністтю та клиновидністю, робоча поверхня якої вкрита отворами 8, виникає мінімальне тертя за рахунок того, що повітря з-під наскрізних отворів потрапляє між пластом і плоскоріжучою лапою. Це зменшує силу прилипання (адгезію) пласта і тим самим тертя пласта по поверхні плоскоріжучої лапи. Підвищена стріловидність а також збільшена клиновидність суттєво знижує опір різанню пласта ґрунту, це дозволяє використати подрібнюючу частину відвала 2, робоча поверхня якого вкрита отворами 7, для зменшення тертя між пластом і подрібнюючою частиною - відвалом 2. Пласт ґрунту, ковзаючи по подрібнюючій частині відвала 2, потрапляє на подрібнюючі зубці 4, які розрізають пласт разом із стернею на чотири частини, які падають у борозну з певної висоти без обороту пласта у вигляді вузьких смужок, і розпадається під час падіння, не утворюючи великих скиб, що підвищує якість обробки ґрунту і знижує енерговитрати машинотракторного агрегату. Крім цього така конструкція плоскоріжучої лапи 3 і подрібнюючої частини відвалу 2 є технологічна у виготовленні і виготовляється за один удар штампу, разом із прошивкою отворів. Підвищена стріловидність та клиновидність суттєво підвищує міцність всього робочого органу. Криволінійна форма ріжучої кромки плоскоріжучої лапи 3 дозволяє працювати їй у передній частині як долото - проникач, а на периферії як плоскоріз із гвинтовими поверхнями, які забезпечують направлення підрізаного пласта на подрібнюючу частину - відвал 2. Застосування кованої стійки 1 з трапецієвидним перерізом забезпечує підвищену міцність на згин та збільшує її жорсткість, а закріплення на ній гвинтами 6 плоскоріжучої лапи 3 і гвинтами 5 1 UA 103875 U 5 робочої поверхні відвала 2 дозволяє обслугувати ці робочі органи (для загострювання, загартування тощо). Плоскорізний плуг підвищеної стріловидності, клиновидності та пристосуваннями для подрібнення ґрунту особливо ефективний на перезволожених і мокрих ґрунтах, у весняну і осінню оранки завдяки зменшенню налипання пласта до плоскоріжучої лапи. Це значно знижує тяговий опір агрегату, дозволяє підвищити його продуктивність, швидкість обробки, зменшити витрати палива на обробку, особливо на ґрунтах, схильних до водної та вітрової ерозії, за рахунок безобертового відвалу, що не утворює великих скиб, а укладає подрібнену стерню у борозну. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Плоскорізний плуг підвищеної стріловидності та з пристосуваннями для подрібнення ґрунту, який відрізняється тим, що містить плоскоріжучу лапу, робоча поверхня якої вкрита отворами і закріплена на стійці гвинтами, а подрібнююча частина відвала вкрита отворами, має подрібнюючі зубці і закріплена на стійці гвинтами. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2

Дивитися

Додаткова інформація

МПК / Мітки

МПК: A01B 15/00, A01B 3/00

Мітки: плуг, плоскорізний, ґрунту, подрібнення, підвищеної, пристосуваннями, стріловидності
