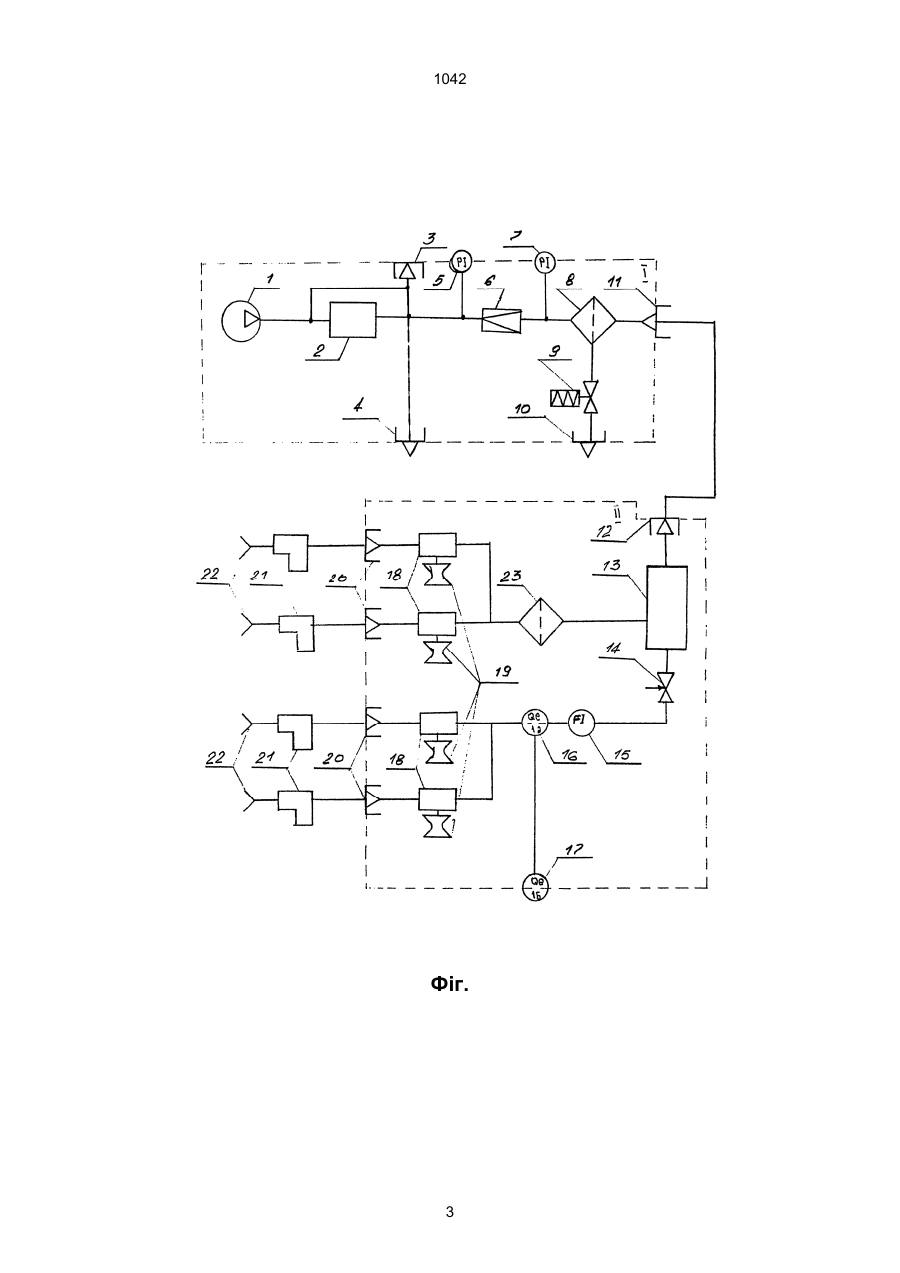

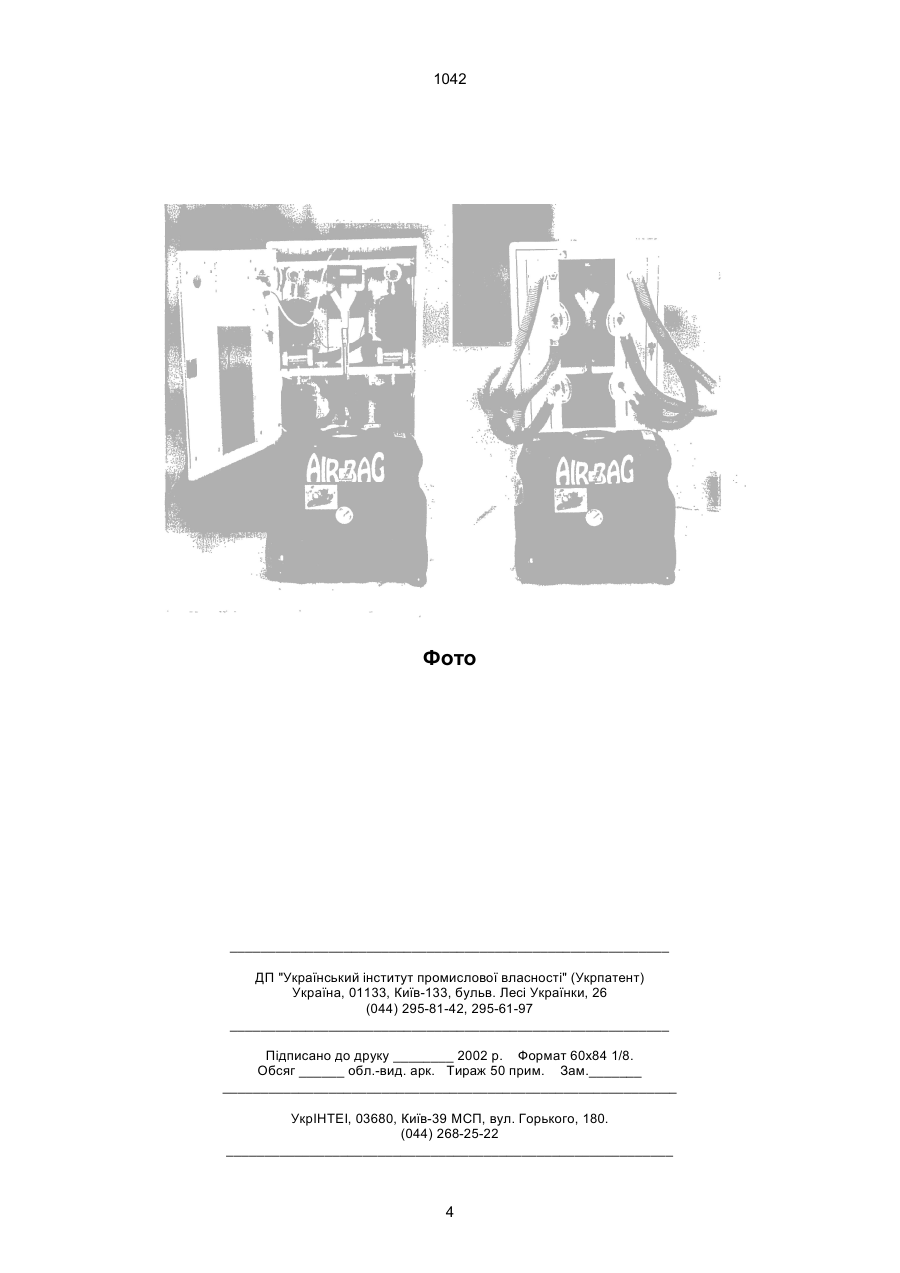

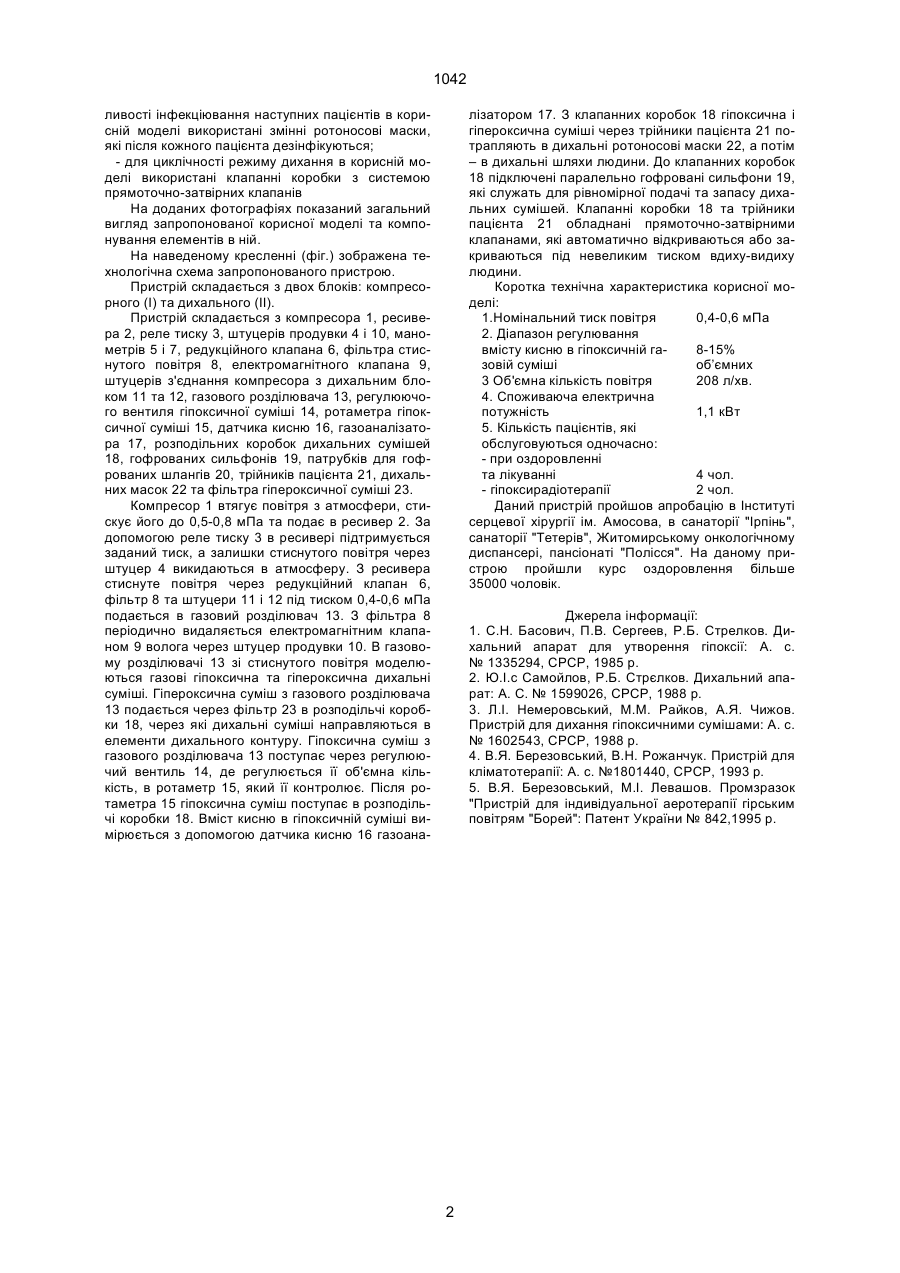

1. Пристрій для одержання дихальних сумішей, який включає в себе послідовно установлені джерело стиснутого повітря, газовий роздільник, регулюючий вентиль, розподільні клапанні коробки, контрольно-вимірювальні прилади, елементи 1042 ливості інфекціювання наступних пацієнтів в корисній моделі використані змінні ротоносові маски, які після кожного пацієнта дезінфікуються; - для циклічності режиму дихання в корисній моделі використані клапанні коробки з системою прямоточно-затвірних клапанів На доданих фотографіях показаний загальний вигляд запропонованої корисної моделі та компонування елементів в ній. На наведеному кресленні (фіг.) зображена технологічна схема запропонованого пристрою. Пристрій складається з двох блоків: компресорного (І) та дихального (ІІ). Пристрій складається з компресора 1, ресивера 2, реле тиску 3, штуцерів продувки 4 і 10, манометрів 5 і 7, редукційного клапана 6, фільтра стиснутого повітря 8, електромагнітного клапана 9, штуцерів з'єднання компресора з дихальним блоком 11 та 12, газового розділювача 13, регулюючого вентиля гіпоксичної суміші 14, ротаметра гіпоксичної суміші 15, датчика кисню 16, газоаналізатора 17, розподільних коробок дихальних сумішей 18, гофрованих сильфонів 19, патрубків для гофрованих шлангів 20, трійників пацієнта 21, дихальних масок 22 та фільтра гіпероксичної суміші 23. Компресор 1 втягує повітря з атмосфери, стискує його до 0,5-0,8 мПа та подає в ресивер 2. За допомогою реле тиску 3 в ресивері підтримується заданий тиск, а залишки стиснутого повітря через штуцер 4 викидаються в атмосферу. З ресивера стиснуте повітря через редукційний клапан 6, фільтр 8 та штуцери 11 і 12 під тиском 0,4-0,6 мПа подається в газовий розділювач 13. З фільтра 8 періодично видаляється електромагнітним клапаном 9 волога через штуцер продувки 10. В газовому розділювачі 13 зі стиснутого повітря моделюються газові гіпоксична та гіпероксична дихальні суміші. Гіпероксична суміш з газового розділювача 13 подається через фільтр 23 в розподільчі коробки 18, через які дихальні суміші направляються в елементи дихального контуру. Гіпоксична суміш з газового розділювача 13 поступає через регулюючий вентиль 14, де регулюється її об'ємна кількість, в ротаметр 15, який її контролює. Після ротаметра 15 гіпоксична суміш поступає в розподільчі коробки 18. Вміст кисню в гіпоксичній суміші вимірюється з допомогою датчика кисню 16 газоана лізатором 17. З клапанних коробок 18 гіпоксична і гіпероксична суміші через трійники пацієнта 21 потрапляють в дихальні ротоносові маски 22, а потім – в дихальні шляхи людини. До клапанних коробок 18 підключені паралельно гофровані сильфони 19, які служать для рівномірної подачі та запасу дихальних сумішей. Клапанні коробки 18 та трійники пацієнта 21 обладнані прямоточно-затвірними клапанами, які автоматично відкриваються або закриваються під невеликим тиском вдиху-видиху людини. Коротка технічна характеристика корисної моделі: 1.Номінальний тиск повітря 0,4-0,6 мПа 2. Діапазон регулювання вмісту кисню в гіпоксичній га8-15% зовій суміші об’ємних 3 Об'ємна кількість повітря 208 л/хв. 4. Споживаюча електрична потужність 1,1 кВт 5. Кількість пацієнтів, які обслуговуються одночасно: - при оздоровленні та лікуванні 4 чол. - гіпоксирадіотерапії 2 чол. Даний пристрій пройшов апробацію в Інституті серцевої хірургії ім. Амосова, в санаторії "Ірпінь", санаторії "Тетерів", Житомирському онкологічному диспансері, пансіонаті "Полісся". На даному пристрою пройшли курс оздоровлення більше 35000 чоловік. Джерела інформації: 1. С.Н. Басович, П.В. Сергеев, Р.Б. Стрелков. Дихальний апарат для утворення гіпоксії: А. с. № 1335294, СРСР, 1985 р. 2. Ю.І.с Самойлов, Р.Б. Стрєлков. Дихальний апарат: А. С. № 1599026, СРСР, 1988 р. 3. Л.І. Немеровський, М.М. Райков, А.Я. Чижов. Пристрій для дихання гіпоксичними сумішами: А. с. № 1602543, СРСР, 1988 р. 4. В.Я. Березовський, В.Н. Рожанчук. Пристрій для кліматотерапії: А. с. №1801440, СРСР, 1993 р. 5. В.Я. Березовський, М.І. Левашов. Промзразок "Пристрій для індивідуальної аеротерапії гірським повітрям "Борей": Патент України № 842,1995 р. 2 1042 Фіг. 3 1042 Фото __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
