H01F 30/06 — що відрізняються конструкцією

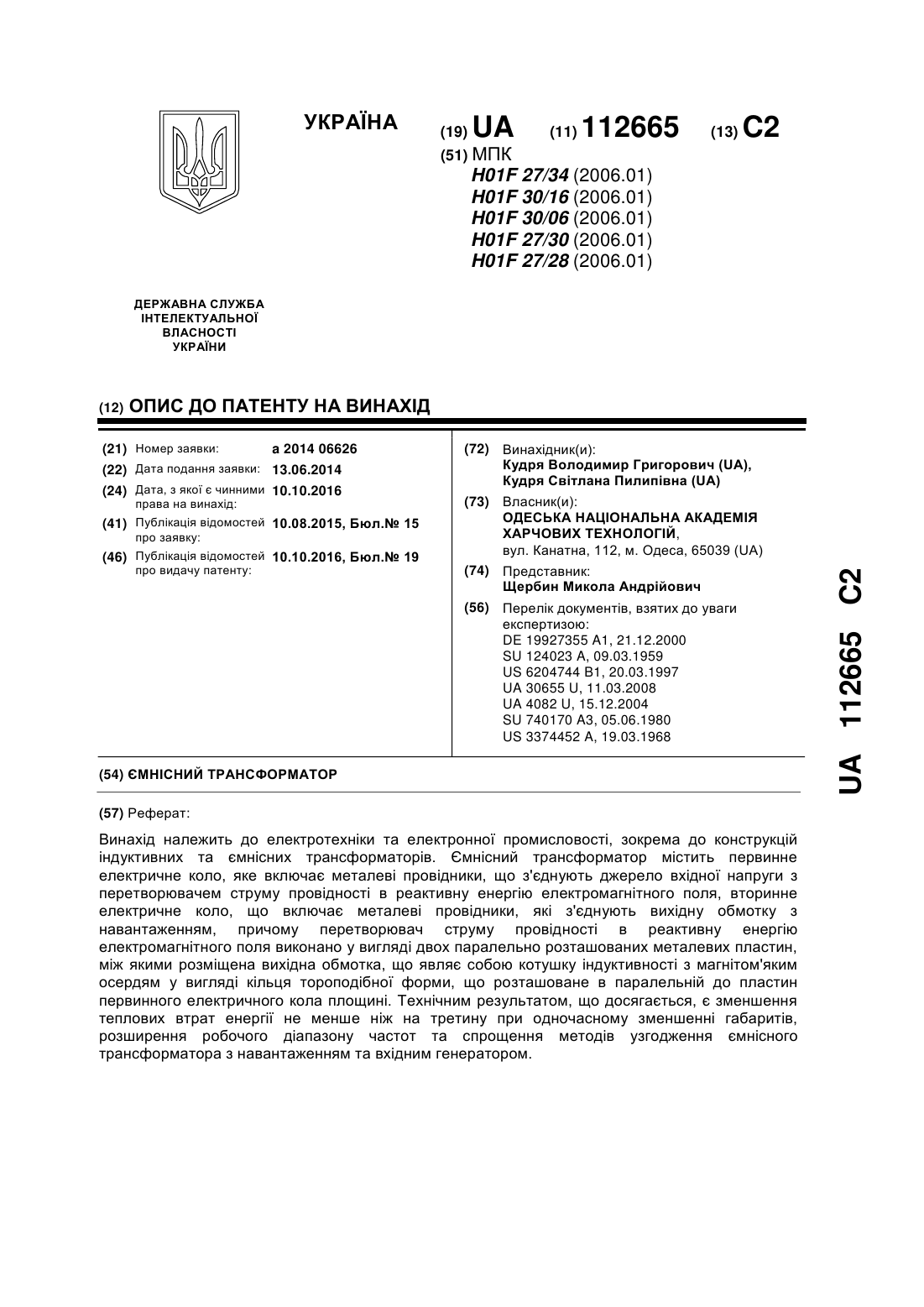

Номер патенту: 112665

Опубліковано: 10.10.2016

Автори: Кудря Світлана Пилипівна, Кудря Володимир Григорович

МПК: H01F 27/34, H01F 27/30, H01F 27/28 ...

Мітки: ємнісний, трансформатор

Формула / Реферат:

Ємнісний трансформатор, що містить первинне електричне коло, яке включає металеві провідники, що з'єднують джерело вхідної напруги з перетворювачем струму провідності в реактивну енергію електромагнітного поля, вторинне електричне коло, що включає металеві провідники, які з'єднують вихідну обмотку з навантаженням, який відрізняється тим, що перетворювач струму провідності в реактивну енергію електромагнітного поля виконано у вигляді двох...

Номер патенту: 72397

Опубліковано: 27.08.2012

Автори: Брагіда Євгеній Михайлович, Брагіда Михайло Васильович, Чуєнко Роман Миколайович, Васьковський Юрій Миколайович

МПК: H01F 30/06

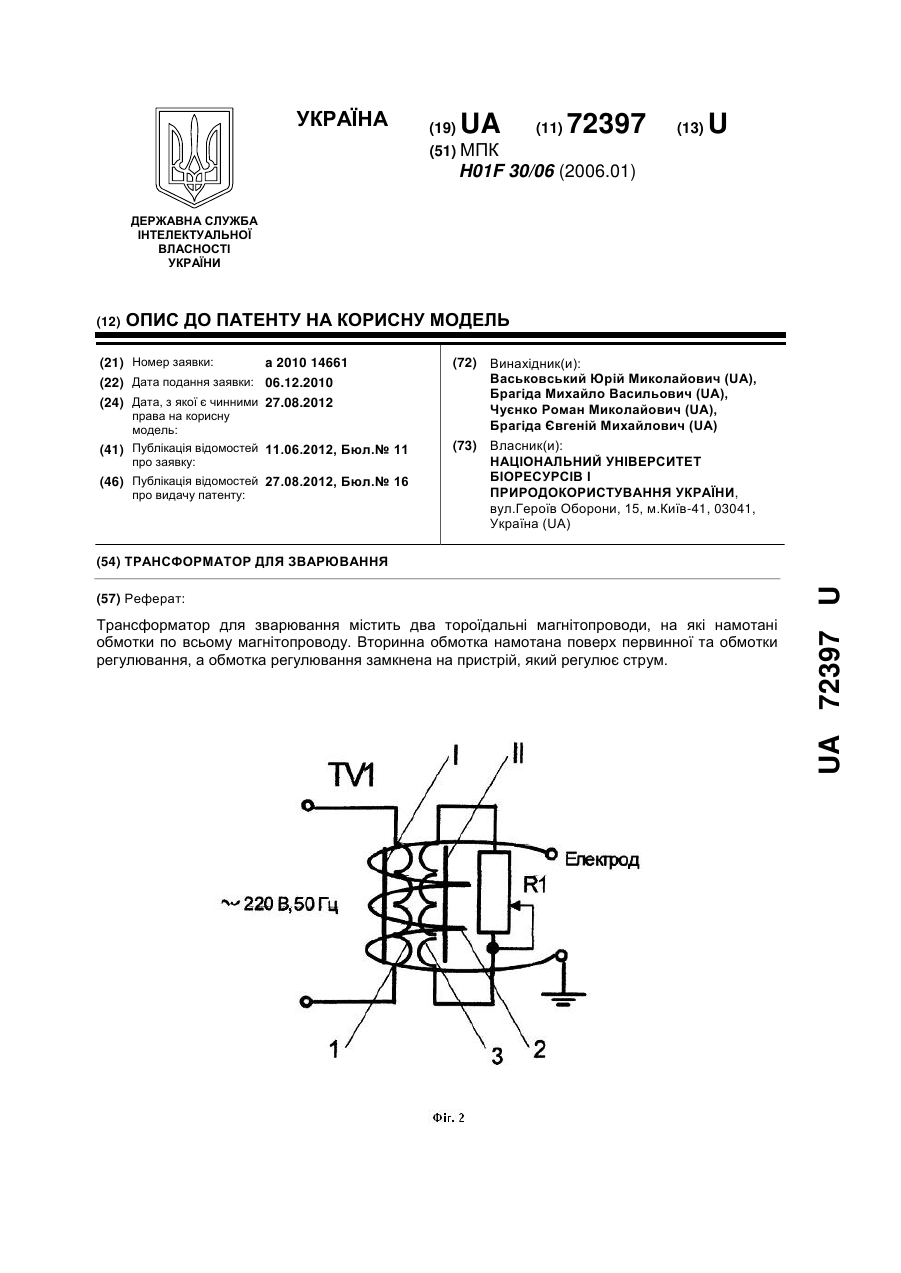

Мітки: трансформатор, зварювання

Формула / Реферат:

Трансформатор для зварювання, що містить два тороїдальні магнітопроводи, на які намотані обмотки по всьому магнітопроводу, який відрізняється тим, що вторинна обмотка намотана поверх первинної та обмотки регулювання, зв'язуючи тороїдальні магнітопроводи електромагнітним зв'язком, а обмотка регулювання замкнена на пристрій, який регулює струм.

Номер патенту: 92325

Опубліковано: 25.10.2010

Автори: Прієто Колменеро Альберто, Оліва Наваррете Мігель

МПК: H01F 30/06, H01F 29/00, H01F 38/22 ...

Мітки: різних, автотрансформатор, з'єднання, систем, електропередач, напругах, працює, високовольтних

Формула / Реферат:

1. Автотрансформатор, який працює при різних напругах, для з'єднання різних високовольтних систем електропередач, який має:послідовну обмотку та загальну обмотку з сердечниками;вихідний вивід високої напруги;вихідний вивід низької напруги,певну кількість відгалужень, розташованих вздовж послідовної обмотки і сконфігурованих для вибіркового встановлення електричних зв'язків між послідовною обмоткою і принаймні...

Номер патенту: 90475

Опубліковано: 11.05.2010

Автори: Музиченко Юрій Олександрович, Музиченко Олександр Дмитрович

МПК: G05F 1/14, G05F 1/10, G05F 1/153 ...

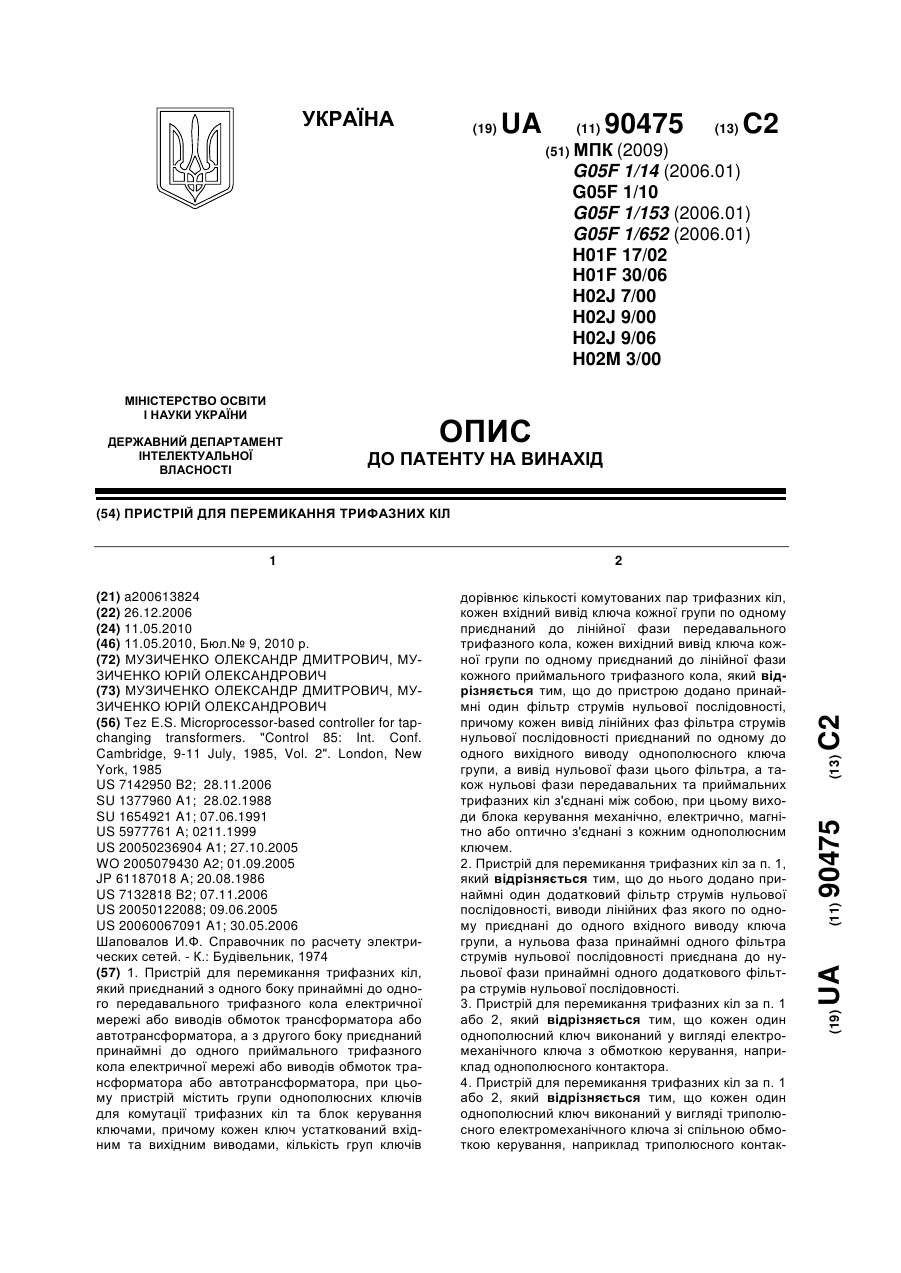

Мітки: пристрій, кіл, перемикання, трифазних

Формула / Реферат:

1. Пристрій для перемикання трифазних кіл, який приєднаний з одного боку принаймні до одного передавального трифазного кола електричної мережі або виводів обмоток трансформатора або автотрансформатора, а з другого боку приєднаний принаймні до одного приймального трифазного кола електричної мережі або виводів обмоток трансформатора або автотрансформатора, при цьому пристрій містить групи однополюсних ключів для комутації трифазних кіл та блок...

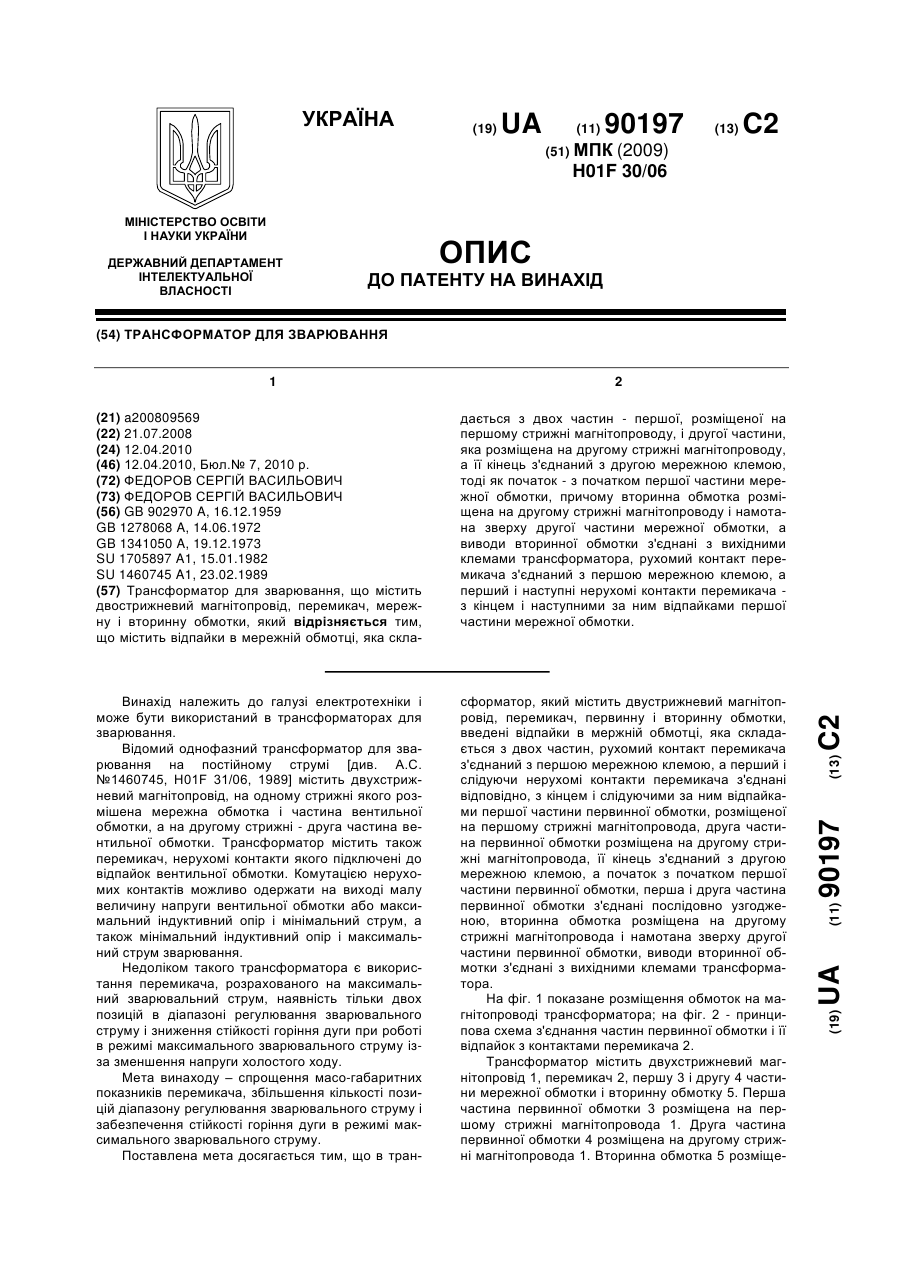

Номер патенту: 90197

Опубліковано: 12.04.2010

Автор: Федоров Сергій Васильович

МПК: H01F 30/06

Мітки: зварювання, трансформатор

Формула / Реферат:

Трансформатор для зварювання, що містить двострижневий магнітопровід, перемикач, мережну і вторинну обмотки, який відрізняється тим, що містить відпайки в мережній обмотці, яка складається з двох частин - першої, розміщеної на першому стрижні магнітопроводу, і другої частини, яка розміщена на другому стрижні магнітопроводу, а її кінець з'єднаний з другою мережною клемою, тоді як початок - з початком першої частини мережної обмотки, причому...

Номер патенту: 87310

Опубліковано: 10.07.2009

Автори: Ковівчак Ярослав Васильович, Чернишук Володимир Петрович, Арсенюк Валерій Васильович, Білий Леонід Адамович

МПК: H01F 27/00, H01F 30/06

Мітки: трансформатор, трифазній

Формула / Реферат:

1. Трифазний трансформатор, який містить у своєму складі три первинні та вторинні фазні обмотки, просторову магнітну систему, який відрізняється тим, що магнітна система виготовлена із співвідношенням її ширини до ширини стрижнів, на яких розміщено первинні та вторинні фазні обмотки, більшим одиниці, та співвідношенням довжини стрижнів, на яких розміщено первинні та вторинні фазні обмотки, до відстані між стрижнями з обмотками і...

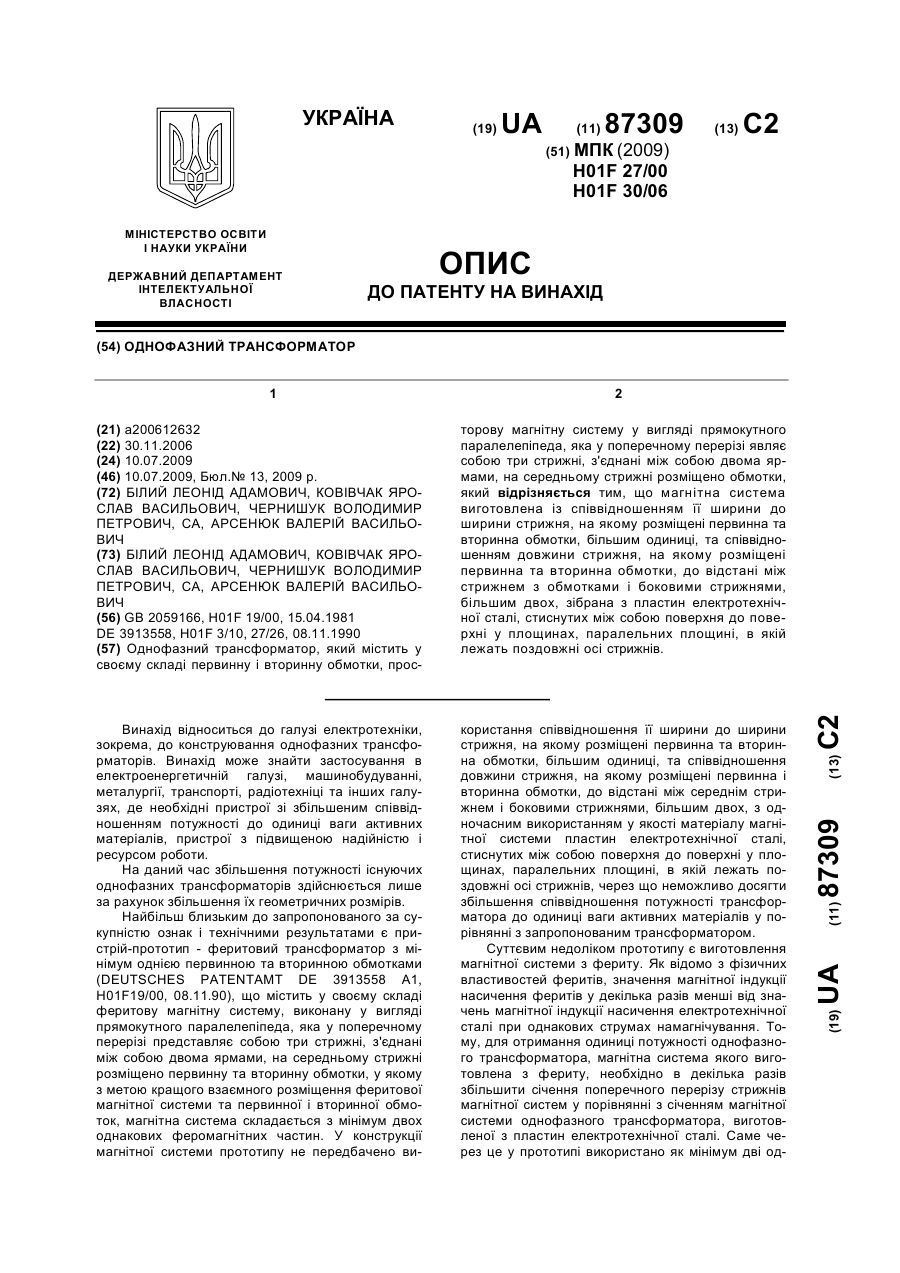

Номер патенту: 87309

Опубліковано: 10.07.2009

Автори: Ковівчак Ярослав Васильович, Арсенюк Валерій Васильович, Білий Леонід Адамович, Чернишук Володимир Петрович

МПК: H01F 27/00, H01F 30/06

Мітки: трансформатор, однофазний

Формула / Реферат:

Однофазний трансформатор, який містить у своєму складі первинну і вторинну обмотки, просторову магнітну систему у вигляді прямокутного паралелепіпеда, яка у поперечному перерізі являє собою три стрижні, з'єднані між собою двома ярмами, на середньому стрижні розміщено обмотки, який відрізняється тим, що магнітна система виготовлена із співвідношенням її ширини до ширини стрижня, на якому розміщені первинна та вторинна обмотки, більшим...

Номер патенту: 82838

Опубліковано: 26.05.2008

Автор: Чорноіван Віктор Іванович

МПК: H01F 30/06

Мітки: тороїдальний, трансформатор

Формула / Реферат:

1. Тороїдальний трансформатор, який містить магнітопровід, на якому розташовані обмотка первинної напруги та обмотка вторинної напруги, який відрізняється тим, що магнітопровід містить дві складові тороїдальні частини, на кожній з яких виконані пази, які радіально розташовані на одній із площинних сторін кожної із тороїдальних частин магнітопроводу, а в пазах першої тороїдальної частини магнітопроводу укладені секційні котушки, які послідовно...

Номер патенту: 19051

Опубліковано: 15.12.2006

Автори: Кохан Павло Григорович, Тарчуткін Олександр Леонідович, Кобилецький Анатолій Андрійович, Машошин Владислав Васильович

МПК: H01F 30/06, H01F 27/28

Мітки: реактор, електричний, магнітопроводу

Формула / Реферат:

1. Електричний реактор без магнітопроводу, що містить намотану багатожильним проводом циліндричну обмотку, яка утворюється паралельно з'єднаними концентричними шарами, кількість витків в яких зменшується від внутрішнього шару до зовнішнього, та груповою транспозицією жил проводу в кожному шарі, ізоляційні рейки, стяжні шпильки, верхню і нижню хрестовини, який відрізняється тим, що шари обмотки мають різну дробову кількість витків, причому...

Номер патенту: 77637

Опубліковано: 15.12.2006

Автори: Музиченко Олександр Дмитрович, Музиченко Юрій Олександрович

МПК: G05F 1/14, H02J 9/06, H01F 30/06 ...

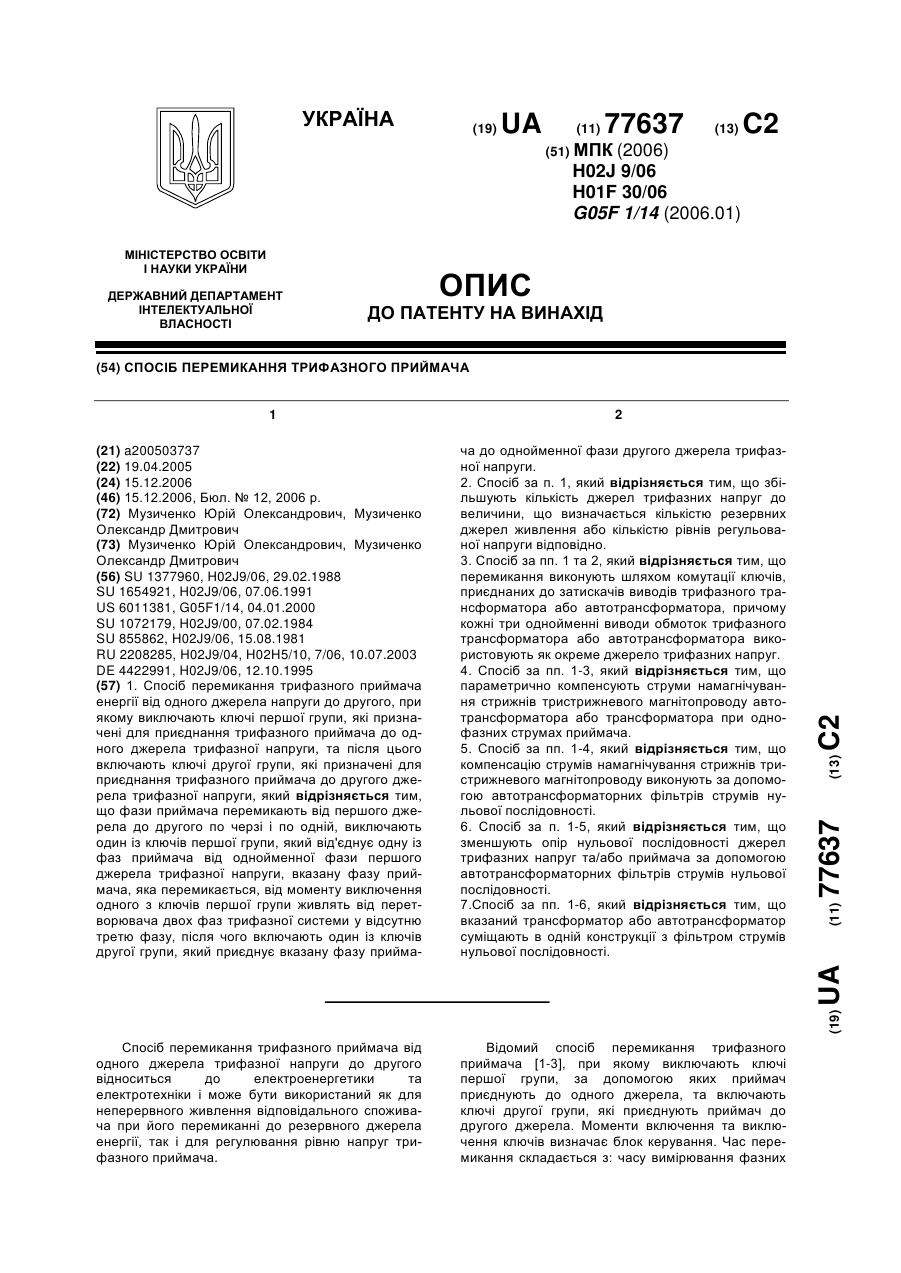

Мітки: приймача, перемикання, спосіб, трифазного

Формула / Реферат:

1. Спосіб перемикання трифазного приймача енергії від одного джерела напруги до другого, при якому виключають ключі першої групи, які призначені для приєднання трифазного приймача до одного джерела трифазної напруги, та після цього включають ключі другої групи, які призначені для приєднання трифазного приймача до другого джерела трифазної напруги, який відрізняється тим, що фази приймача перемикають від першого джерела до другого по черзі і...

Номер патенту: 74960

Опубліковано: 15.02.2006

Автори: Музиченко Юрій Олександрович, Музиченко Олександр Дмитрович

МПК: H01F 30/06, H01F 17/02, H01F 29/00 ...

Мітки: автотрансформатор, трифазній

Формула / Реферат:

1. Трифазний автотрансформатор, який містить три затискачі лінійних фаз нижчої напруги, три затискачі лінійних фаз вищої напруги та один затискач нульової фази, а також тристрижневий магнітопровід, на кожному стрижні якого розміщено по чотири обмотки, що мають позначення від першої по четверту, кожна одна перша обмотка, яка розташована на одному стрижні, та кожна одна друга обмотка, яка розташована на другому стрижні, між собою з'єднані...

Номер патенту: 74671

Опубліковано: 16.01.2006

Автори: Музиченко Юрій Олександрович, Музиченко Олександр Дмитрович

МПК: H01F 30/06, H02M 1/12, H02H 7/08 ...

Мітки: гармонік, мережі, трифазної, струмів, вищих, фільтр, варіанти

Формула / Реферат:

1. Фільтр вищих гармонік струмів трифазної мережі, який містить затискачі трьох лінійних вхідних фаз та 9 затискачів вихідних лінійних фаз, а також тристрижневий магнітопровід, на кожному стрижні якого розміщено першу, другу та третю обмотки, кожна з яких споряджена початковим та кінцевим виводами, причому перші обмотки споряджені двома проміжними виводами,кожні дві перші обмотки між собою з'єднані різнойменними, початковим та...

Номер патенту: 74703

Опубліковано: 16.01.2006

Автори: Музиченко Олександр Дмитрович, Музиченко Юрій Олександрович

МПК: H02H 7/08, H02J 3/01, H01F 30/06 ...

Мітки: гармонік, варіанти, струмів, трифазної, мережі, фільтр, вищих

Формула / Реферат:

1. Фільтр струмів вищих гармонік трифазної мережі, який містить затискачі трьох вхідних лінійних фаз, один затискач вхідної нульової фази, дев'ять затискачів вихідних лінійних фаз та три затискачі вихідних нульових фаз, причому усі затискачі вихідних фаз об'єднані у групи, кожна з яких складається з трьох затискачів лінійних фаз та одного затискача нульової фази, причому кожна група затискачів призначена для приєднання одного чотирипровідного...

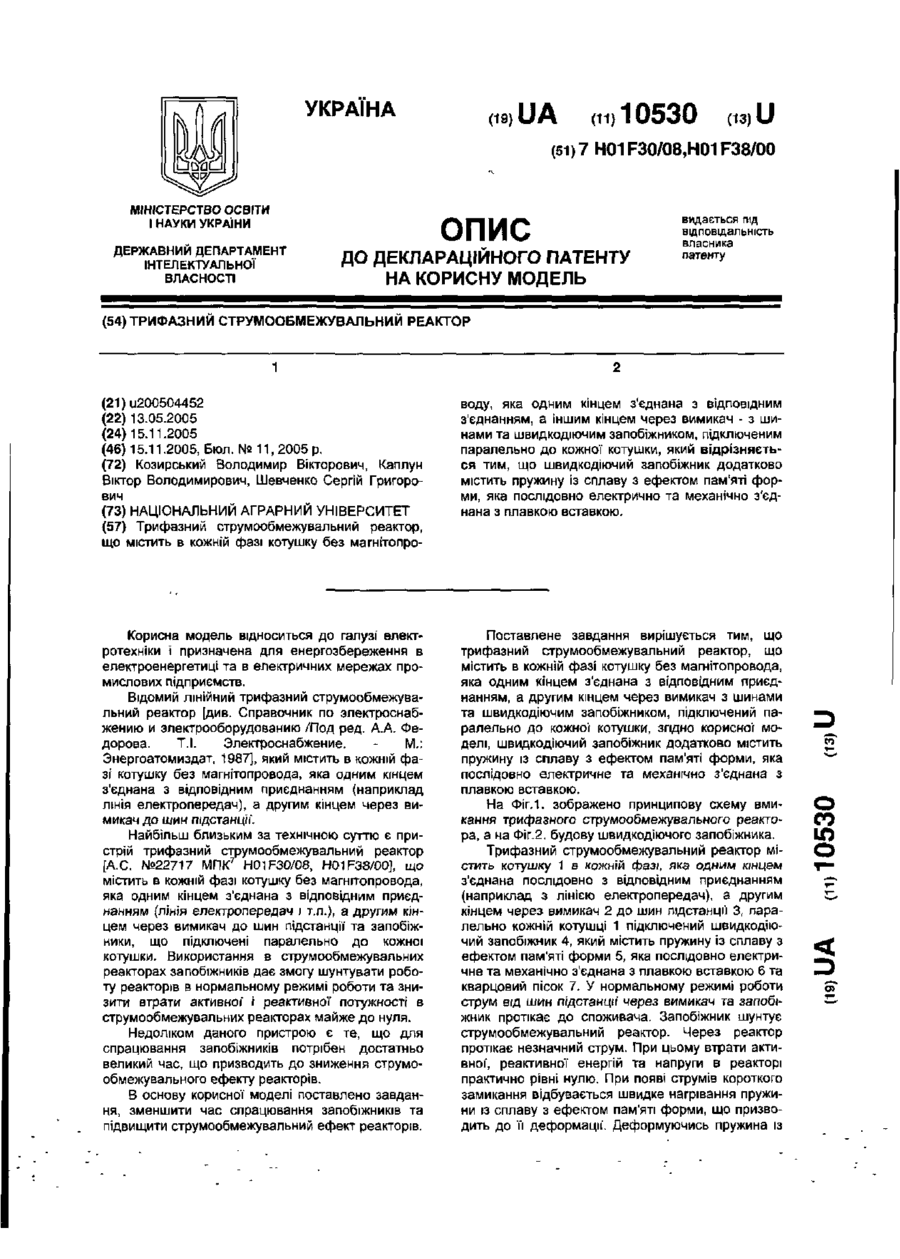

Номер патенту: 10530

Опубліковано: 15.11.2005

Автори: Каплун Віктор Володимирович, Шевченко Сергій Грігорович, Козирський Володимир Вікторович

МПК: H01F 38/00, H01F 30/06

Мітки: струмообмежувальний, трифазній, реактор

Формула / Реферат:

Трифазний струмообмежувальний реактор, що містить в кожній фазі котушку без магнітопроводу, яка одним кінцем з'єднана з відповідним з'єднанням, а іншим кінцем через вимикач - з шинами та швидкодіючим запобіжником, підключеним паралельно до кожної котушки, який відрізняється тим, що швидкодіючий запобіжник додатково містить пружину із сплаву з ефектом пам'яті форми, яка послідовно електрично та механічно з'єднана з плавкою вставкою.

Номер патенту: 62525

Опубліковано: 15.09.2005

Автори: Скопенко Володимир Вікторович, Скопенко Віктор Васильович, Скопенко Василь Вікторович

МПК: H01F 30/06

Мітки: зварювальний, трансформатор

Формула / Реферат:

Оптико-акустичний перетворювач, який містить дві камери для проходження інфрачервоного випромінювання, з'єднані між собою каналом, та вимірювальний пристрій, який відрізняється тим, що оптико-акустичний перетворювач обладнаний анодами, установленими у камерах, катодом, котрий розташований у каналі, та джерелом електро-рушійної сили (ЕРС), при цьому аноди підключені безпосередньо до джерела ЕРС, катод скрізь вимірювальний пристрій, камери та...

Номер патенту: 4082

Опубліковано: 15.12.2004

Автор: Чорноіван Віктор Іванович

МПК: H01F 30/06

Мітки: трансформатор, тороїдальний

Формула / Реферат:

1. Тороїдальний трансформатор, який містить магнітопровід, на якому розташовані обмотка первинної напруги та обмотка вторинної напруги, який відрізняється тим, що магнітопровід містить дві складові тороїдальні частини, на кожній з яких виконані пази, які радіально розташовані на одній із площинних сторін кожної із тороїдальних частин магнітопроводу, а в пазах першої тороїдальної частини магнітопроводу укладені секційні котушки, які...

Номер патенту: 70732

Опубліковано: 15.10.2004

Автори: Музиченко Юрій Олександрович, Музиченко Олександр Дмитрович, Музиченко Оксана Олександрівна

МПК: H02J 3/00, H01F 30/06, H02H 7/08 ...

Мітки: послідовності, струмів, нульової, гармонік, фільтр, основної, вищих

Формула / Реферат:

1. Фільтр струмів нульової послідовності основної та вищих гармонік, що містить затискачі трьох лінійних та нульової фаз для приєднання його до трифазної мережі, трифазний стрижневий магнітопровід та котушку на кожному стрижні магнітопроводу, кожна котушка складається із двох обмоток, кожна з яких обладнана крайніми виводами, причому обмотки, які розміщені на різнойменних (наприклад, на першому та другому) стрижнях магнітопроводу, між собою...

Номер патенту: 59219

Опубліковано: 15.08.2003

Автори: Музиченко Олександр Дмитрович, Музиченко Юрій Олександрович

МПК: H01F 30/06, H02J 3/00, H02H 7/08 ...

Мітки: гармонік, фільтр, вищих, мережі, трифазної, струмів

Формула / Реферат:

1. Фільтр струмів вищих гармонік трифазної мережі, який містить затискачі трьох лінійних та нульової вхідних фаз трифазної мережі і 9 затискачів вихідних лінійних фаз та 3 затискачі вихідних нульових фаз, причому затискачі вихідних фаз об'єднані у групи, кожна з яких складається із чотирьох затискачів, до трьох з яких приєднані вихідні лінійні фази, а до одного приєднана вихідна нульова фаза, причому кожна група затискачів приєднана до одного...

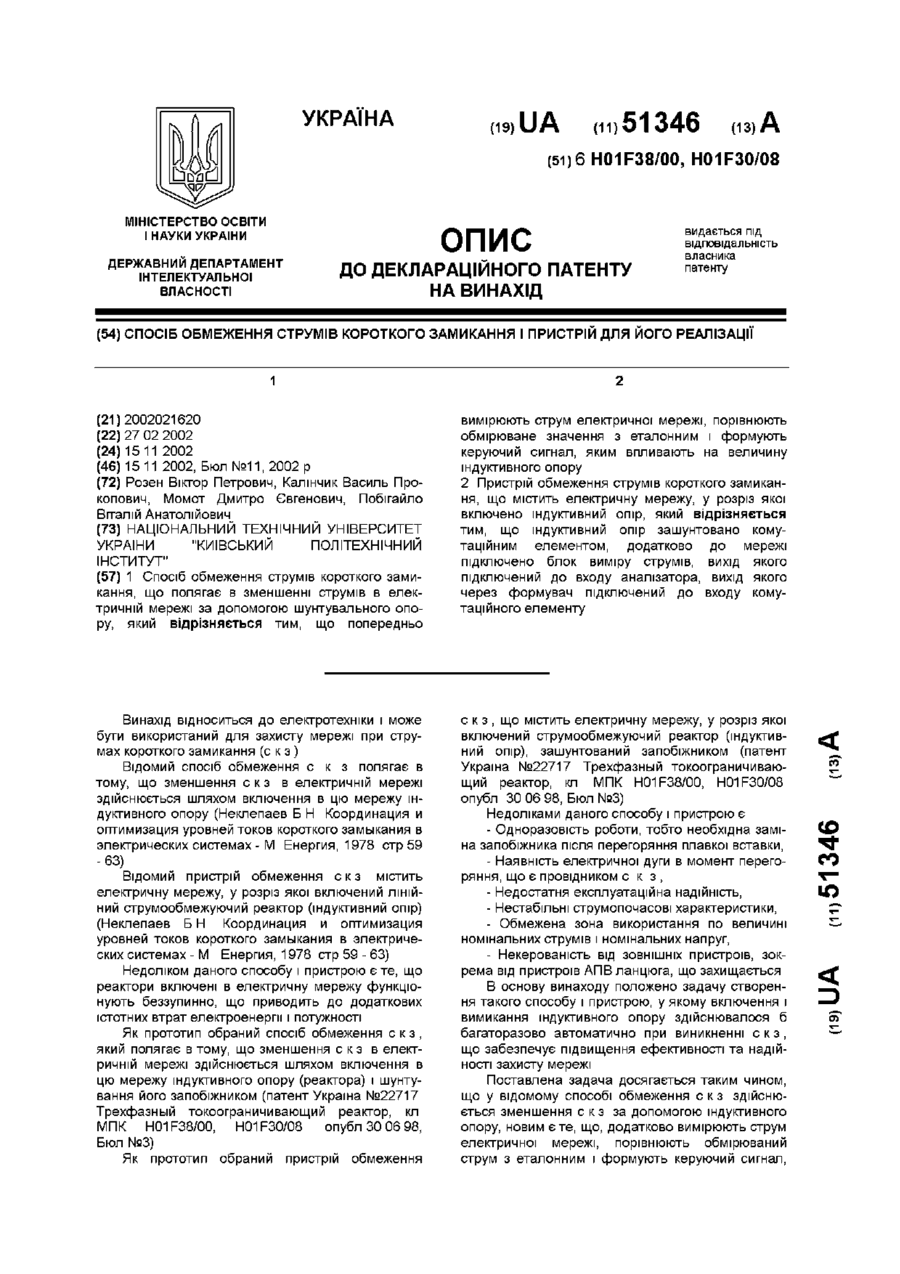

Номер патенту: 51346

Опубліковано: 15.11.2002

Автори: Момот Дмитро Євгенович, Побігайло Віталій Анатолійович, Розен Віктор Петрович, Калінчик Василь Прокопович

МПК: H01F 38/00, H01F 30/06

Мітки: замикання, струмів, пристрій, короткого, обмеження, реалізації, спосіб

Формула / Реферат:

1. Спосіб обмеження струмів короткого замикання, що полягає в зменшенні струмів в електричній мережі за допомогою шунтувального опору, який відрізняється тим, що попередньо вимірюють струм електричної мережі, порівнюють обмірюване значення з еталонним і формують керуючий сигнал, яким впливають на величину індуктивного опору.2. Пристрій обмеження струмів короткого замикання, що містить електричну мережу, у розріз якої включено...

Номер патенту: 44488

Опубліковано: 15.02.2002

Автори: Музиченко Юрій Олександрович, Музиченко Олександр Дмитрович, Музиченко Оксана Олександрівна

МПК: H01F 30/06

Мітки: трифазної, розподільчої, трансформатор, мережі

Формула / Реферат:

1. Трансформатор розподільчої трифазної мережі, який містить тристрижневий магнітопровід, три первинні обмотки, які розміщені по одній на кожному стрижні та з'єднані між собою різноіменними виводами та приєднані до лінійних фаз живильної мережі, та шість вторинних обмоток, поділених між собою на три перші та три другі обмотки і розміщені по одній першій та по одній другій обмотці на кожному стрижні магнітопроводу, причому кожна перша обмотка,...

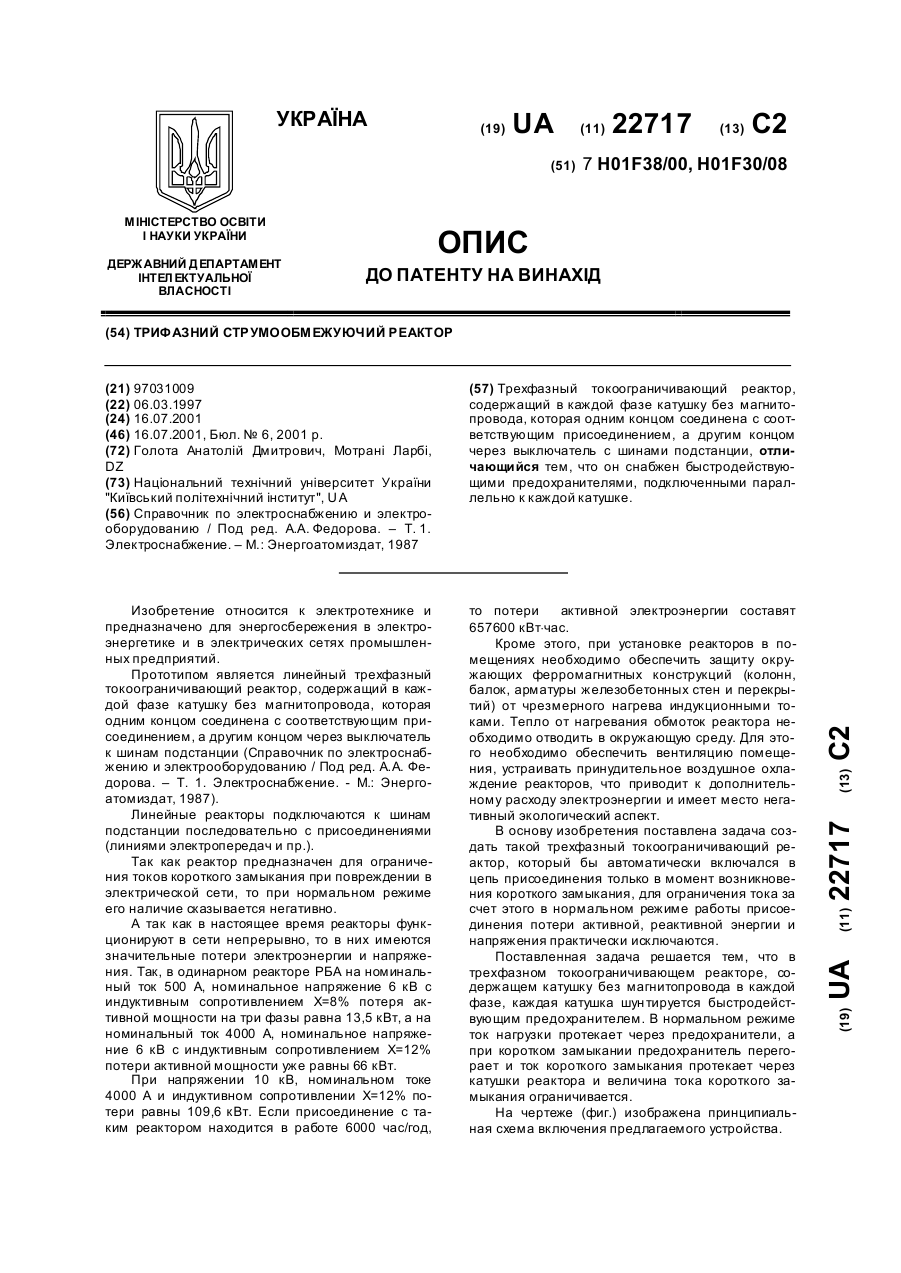

Номер патенту: 22717

Опубліковано: 16.07.2001

Автори: Голота Анатолій Дмитрович, Мотрані Ларбі

МПК: H01F 38/00, H01F 30/06

Мітки: трифазній, струмообмежуючий, реактор

Формула / Реферат:

 Трехфазный токоограничивающий реактор, содержащий в каждой фазе катушку без магнитопровода, которая одним концом соединена с соответствующим присоединением, а другим концом через выключатель с шинами подстанции,   отличающийся тем, что он снабжен быстродействующими предохранителями, подключенными параллельно к каждой катушке.

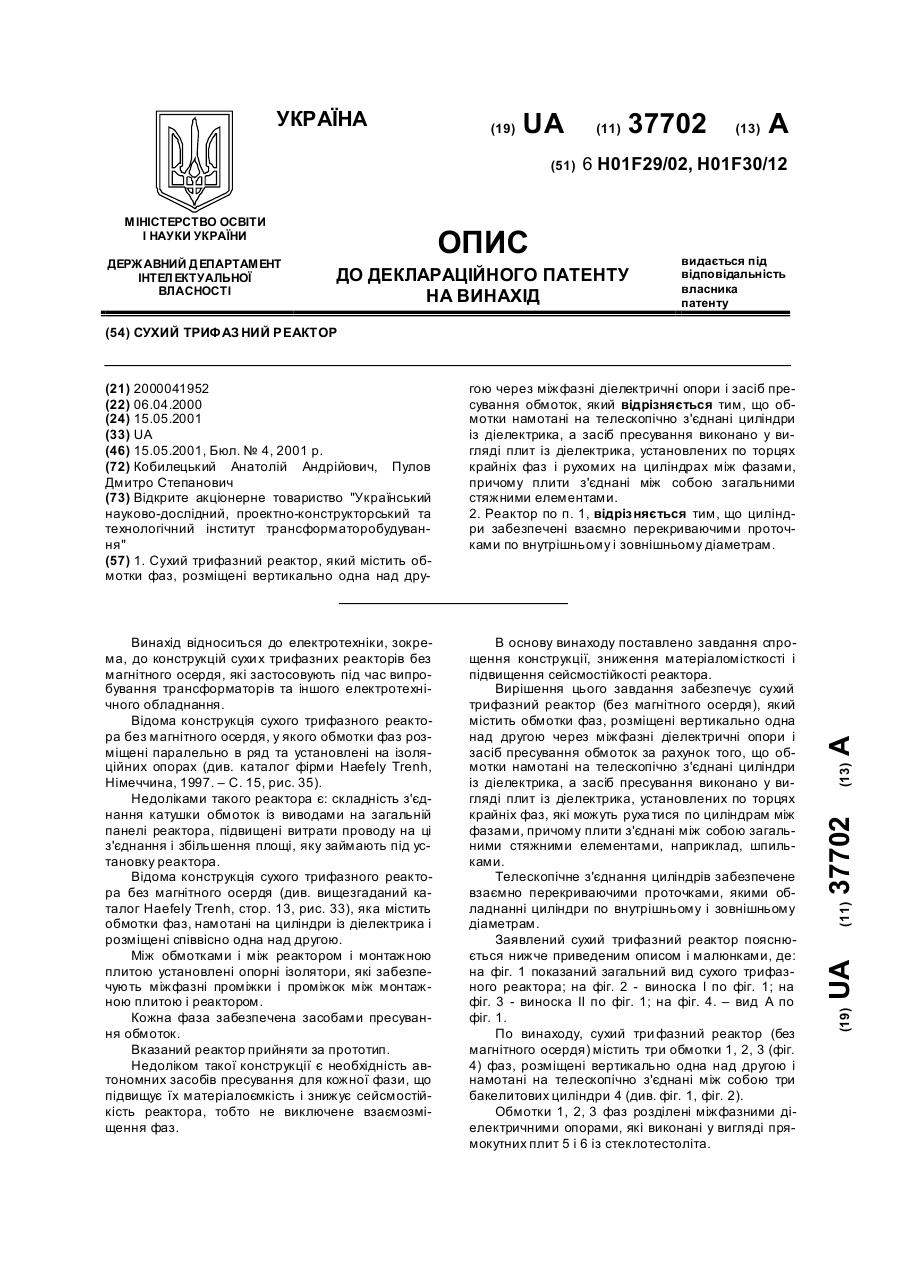

Номер патенту: 37702

Опубліковано: 15.05.2001

Автори: Кобилецький Анатолій Андрійович, Пулов Дмитро Степанович

МПК: H01F 30/06, H01F 29/00

Мітки: трифазній, сухий, реактор

Текст:

...опори 12 установлені гайки 14. Обмотки 1, 2, 3 кожної фази розділені на сім частин (див. фіг. 3). Кожна частина складається із чотирьох паралельних гілок 15. Початок і кінець кожної гілки 15 виводиться окремо на панель 16, 17, 18 і з'єднується в експлуатації із другими гілками 15 частин обмоток згідно схеми випробувань (не показана). Циліндри 4 забезпечені взаємно перекриваючими проточками 19 по внутрішньому і зовнішньому діаметрам....

Номер патенту: 34224

Опубліковано: 15.02.2001

Автори: Музиченко Олександр Дмитрович, Музиченко Оксана Олександрівна, Музиченко Юрій Олександрович

МПК: H01F 30/06, H02H 7/08, H02J 3/01 ...

Мітки: вищих, гармонік, фільтр, мережі, трифазної, струмів

Текст:

...затискачів А, В, С вхідних лінійних фаз. Вторинні обмотки 12 та 13, 14 та 15, 16 та 17 з'єднані між собою різнойменними виводами, і точка цього з'єднання приєднана до вхідної лінійної фази, причому первинна обмотка однофазного трансформатора приєднана до перших двох затискачів, наприклад, до затискачів А та В вхідних лінійних фаз, а точка вказаного вище з'єднання приєднана до затискача третьої вхідної лінійної фази трифазної мережі,...

Номер патенту: 33062

Опубліковано: 15.02.2001

Автори: Медвідь Володимир Романович, Митник Микола Мирославович, Пісьціо Вадим Петрович, Шкодзінський Олег Ксаверович, Стухляк Петро Данилович

МПК: H01F 30/06, H02M 3/02

Мітки: керамічного, кріплення, пристрій, п'єзотрансформатора

Текст:

...а зовнішньою поверхнею контактує з корпусом. Виконання пружної опори у вигляді циліндричних пружин, розташованих між корпусом та п'єзотрансформатором дозволяє забезпечити постійний пружний підтиск останнього в широкому діапазоні температур та динамічних навантажень. При цьому забезпечується мінімальна площа контакту, що відповідає вимогам кріплення п'єзотрансформатора у вузлових точках. Виконання в зоні контакту пружини з корпусом...

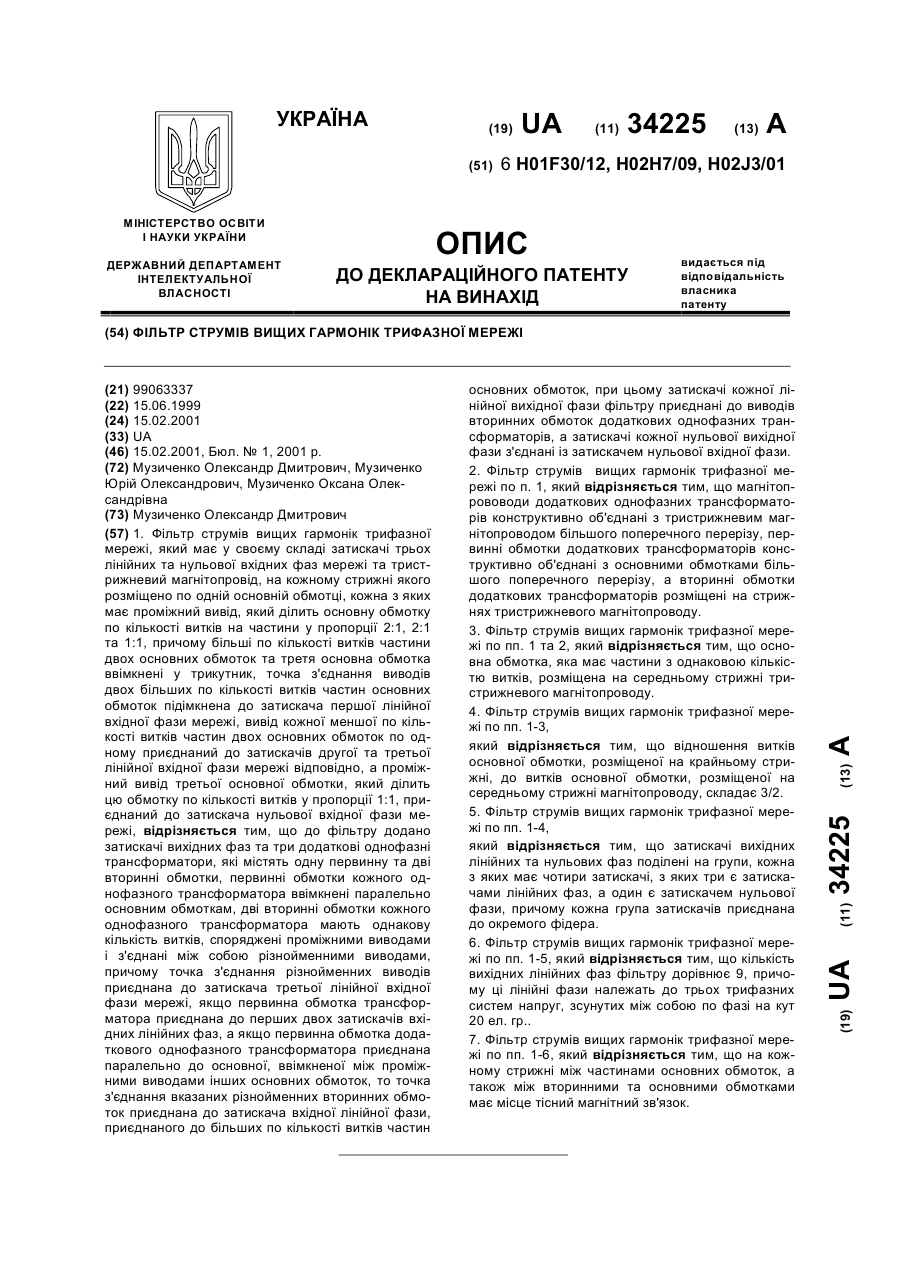

Номер патенту: 34225

Опубліковано: 15.02.2001

Автори: Музиченко Оксана Олександрівна, Музиченко Юрій Олександрович, Музиченко Олександр Дмитрович

МПК: H01F 30/06, H02J 3/01, H02H 7/09 ...

Мітки: гармонік, трифазної, вищих, мережі, струмів, фільтр

Текст:

...кількості фаз у 3-5 разів відповідно. Це означає, що фільтри, виконані за даним патентом, потребують у 1,61,8 разів менше міді та електротехнічної сталі порівняно з фільтрами [10] при виконанні того ж функціонального призначення. А у порівнянні до фільтру-прототипу [11] заявлений фільтр додатково подавляє вищі гармоніки струмів прямих та зворотніх послідовностей. Для кращого розуміння суті винаходу наведені графічні матеріали. На фіг. 1...

Номер патенту: 22717

Опубліковано: 07.04.1998

Автори: Голота Анатолій Дмитрович, Мотрані Ларбі

МПК: H01F 30/06, H01F 38/00

Мітки: струмообмежуючий, реактор, трьохфазний

Формула / Реферат:

 Трехфазный токоограничивающий реактор, содержащий в каждой фазе катушку без магнитопровода, которая одним концом соединена с соответствующим присоединением, а другим концом через выключатель с шинами подстанции,   отличающийся тем, что он снабжен быстродействующими предохранителями, подключенными параллельно к каждой катушке.

Номер патенту: 5346

Опубліковано: 28.12.1994

Автори: Рибакова Ларіса Лєонідієвна, Калініна Валентина Дмитрієвна, Раздольський Яків Львович, Горячєв Олександр Миколайович, Гондаксазян Валєрій Арменович

МПК: H01F 27/08, H01F 30/06

Мітки: електричний, реактор, повітряним, охолодженням

Формула / Реферат:

1. Электрический реактор с воздушным охлаж­дением, содержащий цилиндрическую многослой­ную обмотку с вертикальными охлаждающими каналами, установленную на опорных изоляторах, размещенных равномерно по периметру торца об­мотки, и вентиляционную установку обдува обмот­ки, отличающийся тем, что, с целью повышения мощности и обеспечения возможности наружной установки, опорные изоляторы выполнены с внут­ренними сквозными полостями,...

Номер патенту: 1456

Опубліковано: 25.03.1994

Автори: Калінніков Семен Арефійович, Дондиш Аркадій Олександрович, Троіцький Володимир Олександрович, Швець Геннадій Миколайович

МПК: H01F 30/06, H01F 30/00

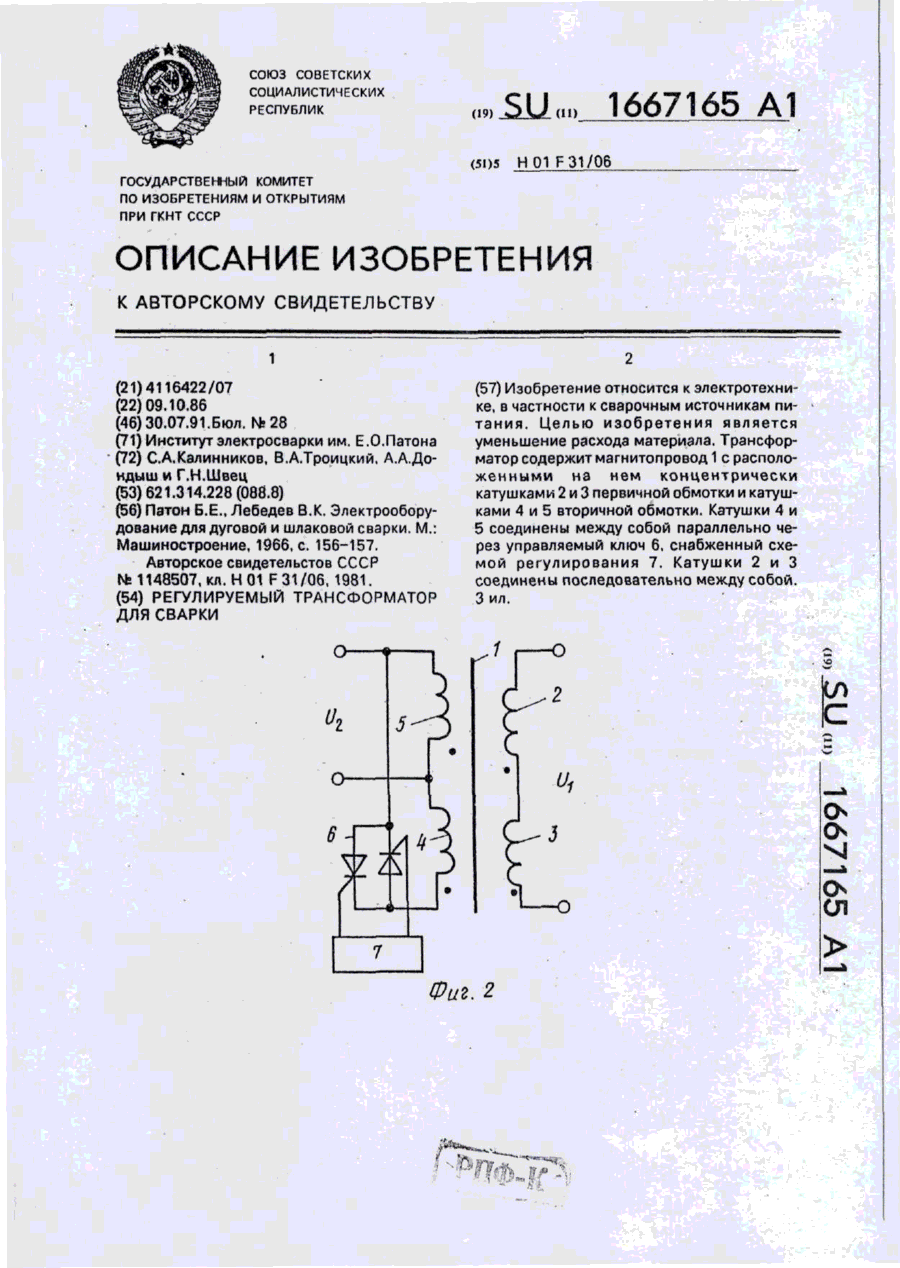

Мітки: трансформатор, регульованій, зварювання

Формула / Реферат:

Регулируемый трансформатор для сварки, содержащий О-образный магнитопровод с двумя стержнями, на котором размещены кон­центрически одна относительно другой первичная и вторичная обмотки, каждая из которых состоит из двух одинаковых катушек, расположенных на разных стержнях, причем катушки одной обмотки соединены последовательно, а катушки другой обмотки соединены параллельно, средство регулирования в виде управляемого ключа, отличающийся тем,...

Номер патенту: 1042

Опубліковано: 30.12.1993

Автори: Добровольський Станіслав Дмитрович, Патон Борис Євгенович, Кучук-Яценко Сергій Іванович, Лебедєв Володимир Костянтинович, Галян Борис Опанасович, Сахарнов Василь Олексійович, Сидоренко Михайло Миколайович

МПК: H01F 30/06, H01F 30/00, H01F 27/24 ...

Мітки: трансформатор

Формула / Реферат:

Формула изобретения1. Трансформатор для контактной стыковой электросварки, содержащий магнитопровод, секционированную первичную обмотку и вторичную обмотку, отличающийся тем, что, с целью упрощения технологии изготовления и сборки, повышения надежности, магнитопровод выполнен в виде отдельных секций, на которых размещены секции первичной обмотки, поверх магнитопровода с первичной обмоткой расположена вторичная обмотка.2....

Номер патенту: 399

Опубліковано: 30.04.1993

Автори: Добровольський Станіслав Дмитрович, Патон Борис Євгенович, Галян Борис Опанасович, Сахарнов Василь Олексійович, Кучук-Яценко Сергій Іванович, Лебедєв Володимир Костянтинович

МПК: B23K 11/25, H01F 27/00, H01F 27/10 ...

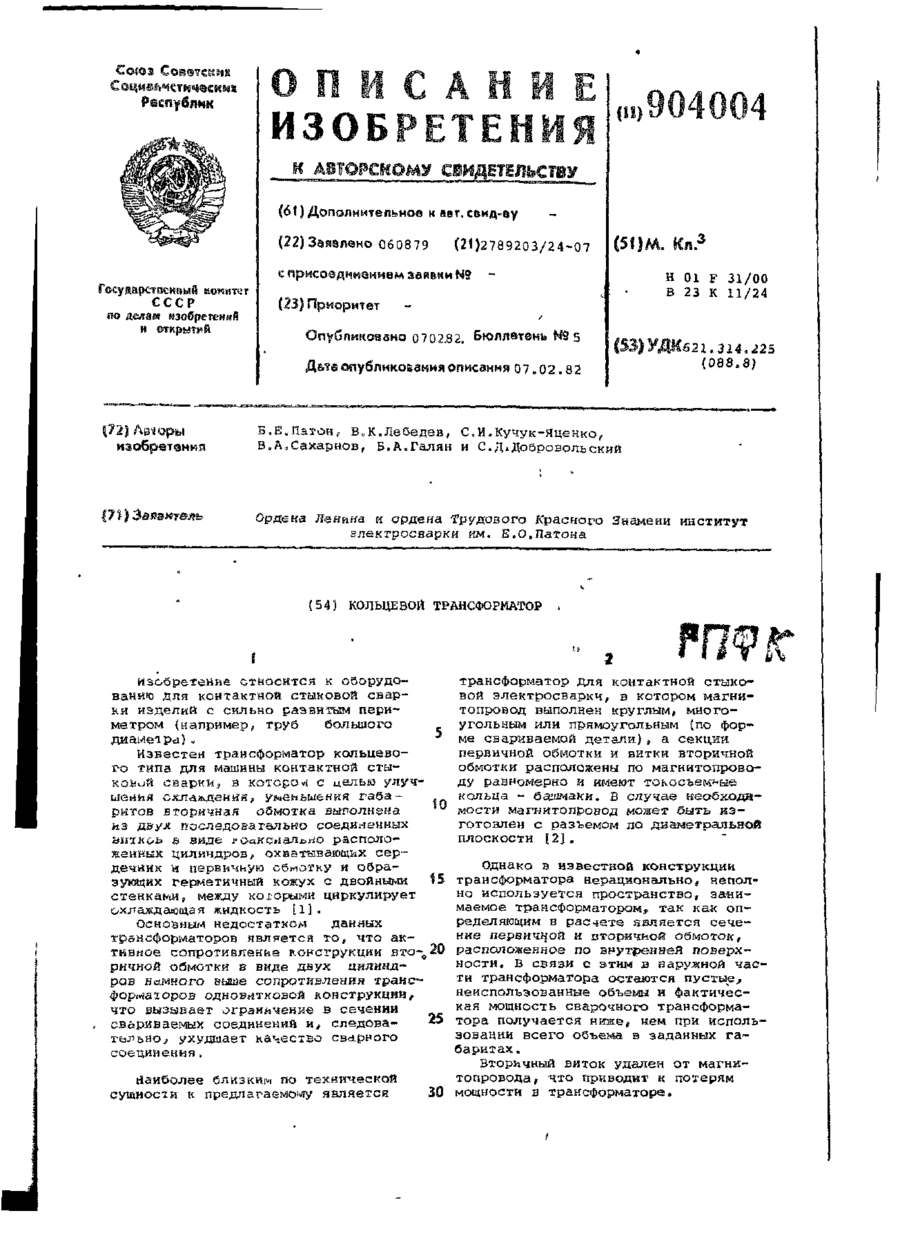

Мітки: кільцевий, трансформатор

Формула / Реферат:

Формула изобретения1. Кольцевой трансформатор, содержащий витой магнитопровод с разъемом по диаметральной плоскости, на котором расположены секционированные первичная и вторичная обмотки, отличающийся тем, что, с целью уменьшения потерь и повышения мощности, секции первичной и вторичной обмоток выполнены в виде дисков клиновидной формы, расположенных эксцентрично относительно сечения магнитопровода.2. Трансформатор по п. 1,...
