Пристрій для попередження пожеж і вибухів у шахтах і тунелях

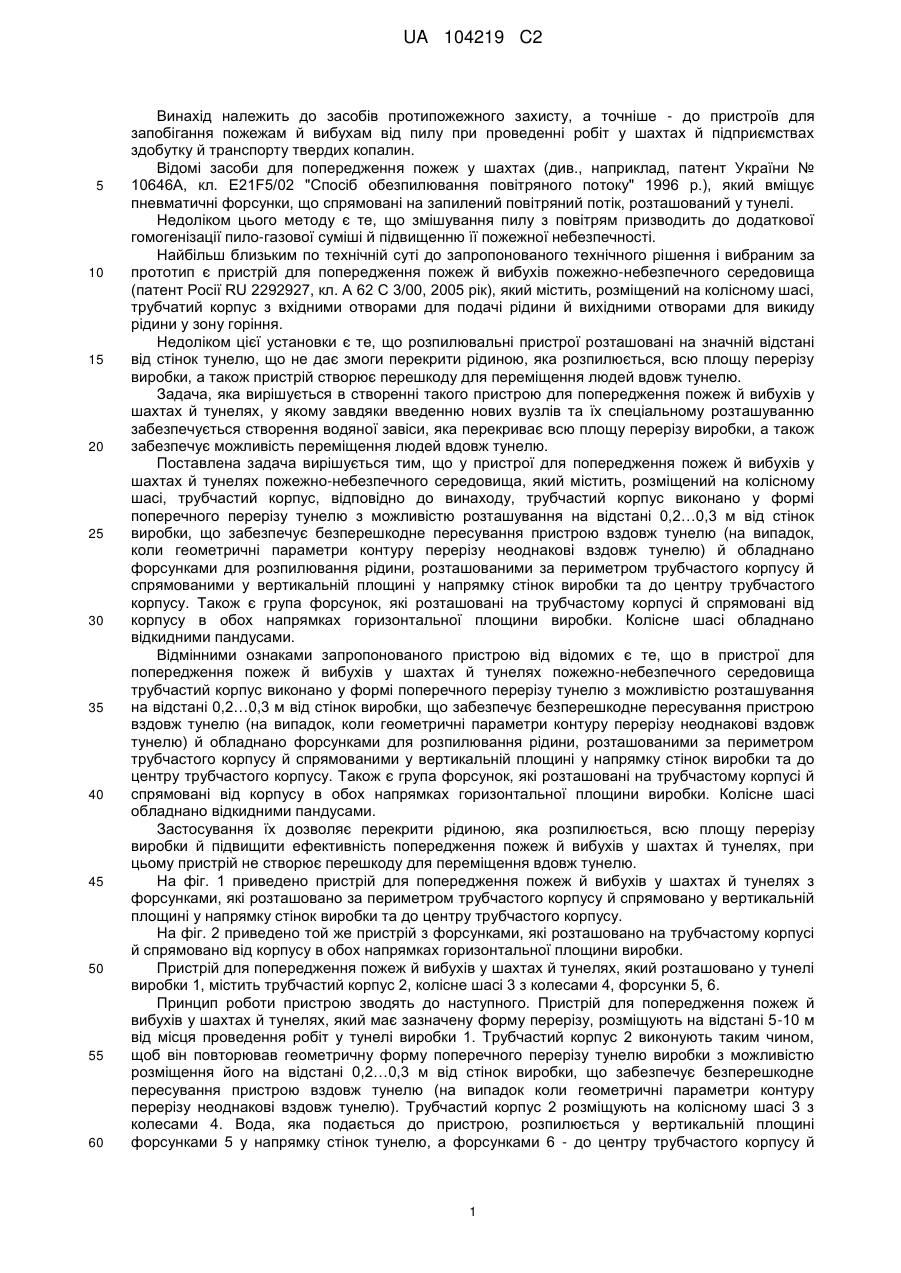

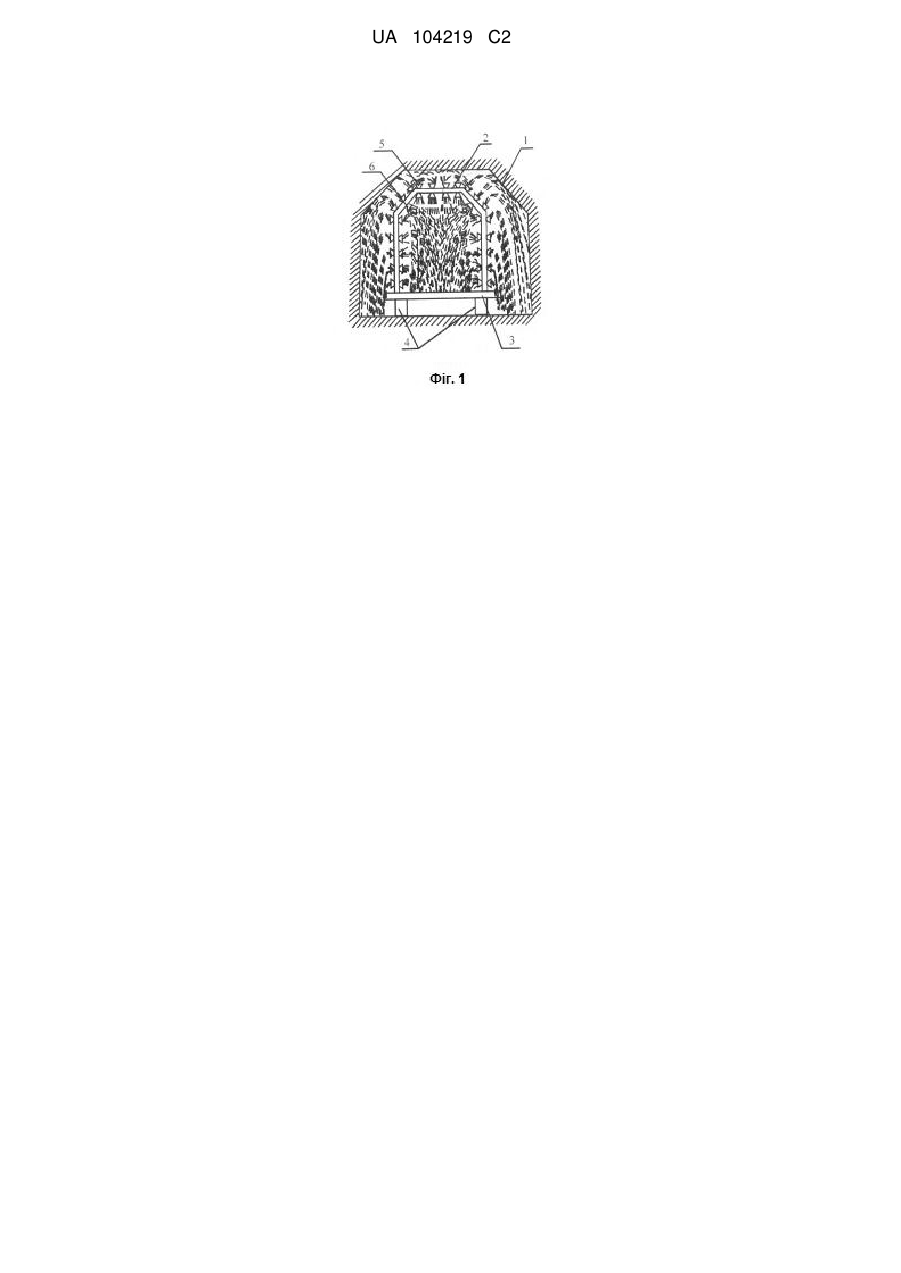

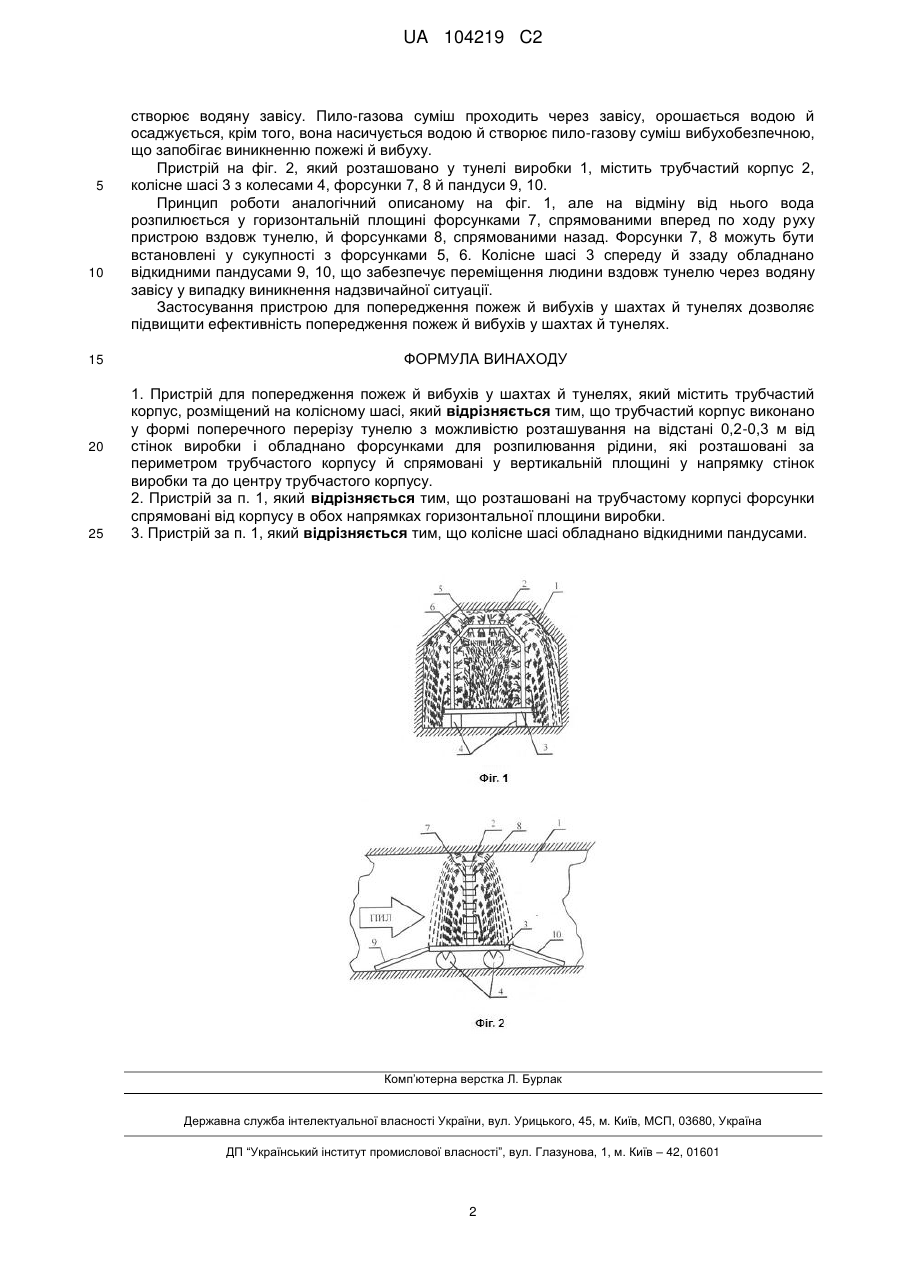

Реферат: Винахід належить до засобів протипожежного захисту, а точніше - до пристроїв для запобігання пожежам й вибухам від пилу при проведенні робіт у шахтах й підприємствах здобутку й транспорту твердих копалин. Запропоноване технічне рішення відрізняється від відомих тим, що в пристрої для попередження пожеж й вибухів у шахтах й тунелях пожежно-небезпечного середовища трубчастий корпус виконано у формі поперечного перерізу тунелю, розташовано на відстані 0,2-0,3 м від стінок виробки й обладнано форсунками для розпилювання рідини, розташованими за периметром трубчастого корпусу й спрямованими у вертикальній площині у напрямку стінок виробки та до центру трубчастого корпусу. Застосування пристрою для попередження пожеж й вибухів у шахтах й тунелях дозволить зменшити ймовірність виникнення пожежі й вибуху, а також забезпечити безпеку людей у випадку виникнення надзвичайної ситуації, за рахунок можливості їх безперешкодного переміщення вздовж тунелю через водяну завісу. UA 104219 C2 (12) UA 104219 C2 UA 104219 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до засобів протипожежного захисту, а точніше - до пристроїв для запобігання пожежам й вибухам від пилу при проведенні робіт у шахтах й підприємствах здобутку й транспорту твердих копалин. Відомі засоби для попередження пожеж у шахтах (див., наприклад, патент України № 10646А, кл. Е21F5/02 "Спосіб обезпилювання повітряного потоку" 1996 р.), який вміщує пневматичні форсунки, що спрямовані на запилений повітряний потік, розташований у тунелі. Недоліком цього методу є те, що змішування пилу з повітрям призводить до додаткової гомогенізації пило-газової суміші й підвищенню її пожежної небезпечності. Найбільш близьким по технічній суті до запропонованого технічного рішення і вибраним за прототип є пристрій для попередження пожеж й вибухів пожежно-небезпечного середовища (патент Росії RU 2292927, кл. А 62 С 3/00, 2005 рік), який містить, розміщений на колісному шасі, трубчатий корпус з вхідними отворами для подачі рідини й вихідними отворами для викиду рідини у зону горіння. Недоліком цієї установки є те, що розпилювальні пристрої розташовані на значній відстані від стінок тунелю, що не дає змоги перекрити рідиною, яка розпилюється, всю площу перерізу виробки, а також пристрій створює перешкоду для переміщення людей вдовж тунелю. Задача, яка вирішується в створенні такого пристрою для попередження пожеж й вибухів у шахтах й тунелях, у якому завдяки введенню нових вузлів та їх спеціальному розташуванню забезпечується створення водяної завіси, яка перекриває всю площу перерізу виробки, а також забезпечує можливість переміщення людей вдовж тунелю. Поставлена задача вирішується тим, що у пристрої для попередження пожеж й вибухів у шахтах й тунелях пожежно-небезпечного середовища, який містить, розміщений на колісному шасі, трубчастий корпус, відповідно до винаходу, трубчастий корпус виконано у формі поперечного перерізу тунелю з можливістю розташування на відстані 0,2…0,3 м від стінок виробки, що забезпечує безперешкодне пересування пристрою вздовж тунелю (на випадок, коли геометричні параметри контуру перерізу неоднакові вздовж тунелю) й обладнано форсунками для розпилювання рідини, розташованими за периметром трубчастого корпусу й спрямованими у вертикальній площині у напрямку стінок виробки та до центру трубчастого корпусу. Також є група форсунок, які розташовані на трубчастому корпусі й спрямовані від корпусу в обох напрямках горизонтальної площини виробки. Колісне шасі обладнано відкидними пандусами. Відмінними ознаками запропонованого пристрою від відомих є те, що в пристрої для попередження пожеж й вибухів у шахтах й тунелях пожежно-небезпечного середовища трубчастий корпус виконано у формі поперечного перерізу тунелю з можливістю розташування на відстані 0,2…0,3 м від стінок виробки, що забезпечує безперешкодне пересування пристрою вздовж тунелю (на випадок, коли геометричні параметри контуру перерізу неоднакові вздовж тунелю) й обладнано форсунками для розпилювання рідини, розташованими за периметром трубчастого корпусу й спрямованими у вертикальній площині у напрямку стінок виробки та до центру трубчастого корпусу. Також є група форсунок, які розташовані на трубчастому корпусі й спрямовані від корпусу в обох напрямках горизонтальної площини виробки. Колісне шасі обладнано відкидними пандусами. Застосування їх дозволяє перекрити рідиною, яка розпилюється, всю площу перерізу виробки й підвищити ефективність попередження пожеж й вибухів у шахтах й тунелях, при цьому пристрій не створює перешкоду для переміщення вдовж тунелю. На фіг. 1 приведено пристрій для попередження пожеж й вибухів у шахтах й тунелях з форсунками, які розташовано за периметром трубчастого корпусу й спрямовано у вертикальній площині у напрямку стінок виробки та до центру трубчастого корпусу. На фіг. 2 приведено той же пристрій з форсунками, які розташовано на трубчастому корпусі й спрямовано від корпусу в обох напрямках горизонтальної площини виробки. Пристрій для попередження пожеж й вибухів у шахтах й тунелях, який розташовано у тунелі виробки 1, містить трубчастий корпус 2, колісне шасі 3 з колесами 4, форсунки 5, 6. Принцип роботи пристрою зводять до наступного. Пристрій для попередження пожеж й вибухів у шахтах й тунелях, який має зазначену форму перерізу, розміщують на відстані 5-10 м від місця проведення робіт у тунелі виробки 1. Трубчастий корпус 2 виконують таким чином, щоб він повторював геометричну форму поперечного перерізу тунелю виробки з можливістю розміщення його на відстані 0,2…0,3 м від стінок виробки, що забезпечує безперешкодне пересування пристрою вздовж тунелю (на випадок коли геометричні параметри контуру перерізу неоднакові вздовж тунелю). Трубчастий корпус 2 розміщують на колісному шасі 3 з колесами 4. Вода, яка подається до пристрою, розпилюється у вертикальній площині форсунками 5 у напрямку стінок тунелю, а форсунками 6 - до центру трубчастого корпусу й 1 UA 104219 C2 5 10 15 20 25 створює водяну завісу. Пило-газова суміш проходить через завісу, орошається водою й осаджується, крім того, вона насичується водою й створює пило-газову суміш вибухобезпечною, що запобігає виникненню пожежі й вибуху. Пристрій на фіг. 2, який розташовано у тунелі виробки 1, містить трубчастий корпус 2, колісне шасі 3 з колесами 4, форсунки 7, 8 й пандуси 9, 10. Принцип роботи аналогічний описаному на фіг. 1, але на відміну від нього вода розпилюється у горизонтальній площині форсунками 7, спрямованими вперед по ходу руху пристрою вздовж тунелю, й форсунками 8, спрямованими назад. Форсунки 7, 8 можуть бути встановлені у сукупності з форсунками 5, 6. Колісне шасі 3 спереду й ззаду обладнано відкидними пандусами 9, 10, що забезпечує переміщення людини вздовж тунелю через водяну завісу у випадку виникнення надзвичайної ситуації. Застосування пристрою для попередження пожеж й вибухів у шахтах й тунелях дозволяє підвищити ефективність попередження пожеж й вибухів у шахтах й тунелях. ФОРМУЛА ВИНАХОДУ 1. Пристрій для попередження пожеж й вибухів у шахтах й тунелях, який містить трубчастий корпус, розміщений на колісному шасі, який відрізняється тим, що трубчастий корпус виконано у формі поперечного перерізу тунелю з можливістю розташування на відстані 0,2-0,3 м від стінок виробки і обладнано форсунками для розпилювання рідини, які розташовані за периметром трубчастого корпусу й спрямовані у вертикальній площині у напрямку стінок виробки та до центру трубчастого корпусу. 2. Пристрій за п. 1, який відрізняється тим, що розташовані на трубчастому корпусі форсунки спрямовані від корпусу в обох напрямках горизонтальної площини виробки. 3. Пристрій за п. 1, який відрізняється тим, що колісне шасі обладнано відкидними пандусами. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
