Порошковий склад для запобігання і придушення вибухів у вугільних шахтах

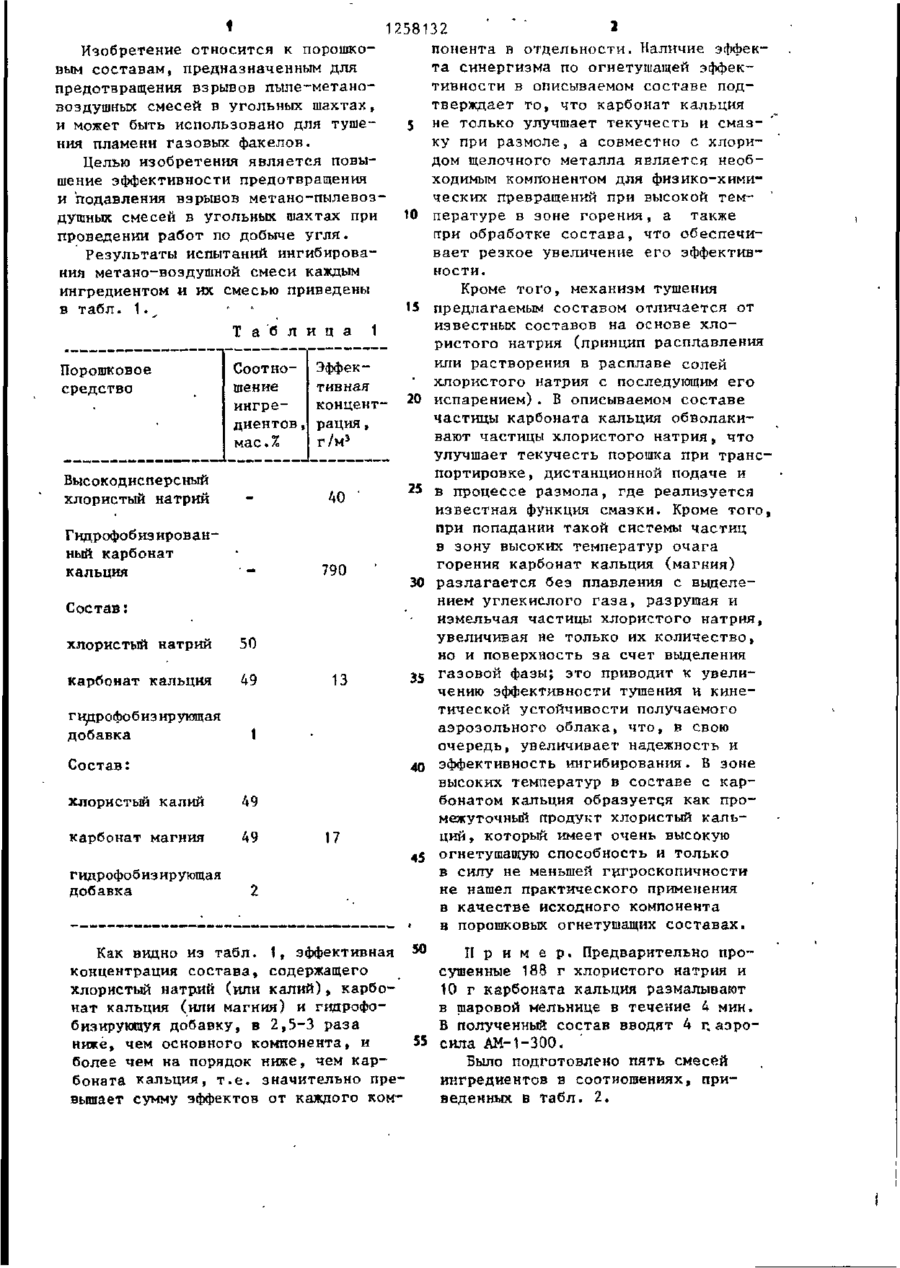

ПОРОШКОВЫЙ СОСТАВ ДЛЯ ПРЕДОТВРАЩЕНИЯ И ПОДАВЛЕНИЯ ВЗРЫВОВ В УГОЛЬНЫХ ШАХТАХ,-включающий хлорид щелочного металла, карбонат металла и гидрофобизирующую добавку, 6 тл и ч а ю щ и й с я тем, что, с целью повышения эффективности предотБращения и подавления взрывов метано-пыггевоздушных смесей, в качестве карбоната металла состав содержит карбонат кальция или магния при следующих соотношениях компонентов, мае.%: Хлорид щелочного металла 48-94 Карбонат кальция или магния . 5-50 Гидрофобизирующая добавка 1-2 г- іf, ІШ І І С 1258132 2 понента в отдельности. Наличие эффекИзобретение относится к порошкота синергизма по огнетушащей эффеквым составам, предназначенным для тивности в описываемом составе подпредотвращения взрывов пыле-метанотверждает то, что карбонат кальция воздушных смесей в угольных шахтах, 5 не только улучшает текучесть и смази может быть использовано для тушеку при размоле, а совместно с хлориния пламени газовых факелов. дом щелочного металла является необЦелью изобретения является повыходимым компонентом для физико-химишение эффективности предотвращения ческих превращений при высокой теми подавления взрывов метано-пылевоз10 пературе в зоне горения, а также душных смесей в угольных шахтах при гтри обработке состава, что обеспечипроведении работ по добыче угля. вает резкое увеличение его эффективРезультаты испытаний ингибированости. ния метано-воэдушной смеси каждым Кроме того, механизм тушения ингредиентом и их смесью приведены 15 предлагаемым составом отличается от в табл. 1. _ ' • известных составов на основе хлоТ а б л и ц а 1 ристого натрия (принцип расплавления или растворения в расплаве солей Соотно- ЭффекПорошковое хлористого натрия с последующим его шение тивная средство 20 испарением). В описываемом составе ингреконцентчастицы карбоната кальция обволакидиентов, рация , вают частицы хлористого натрия, что 3 г/м мас.% улучшает текучесть порошка при транспортировке, дистанционной подаче и Высокодисперсный 25 в процессе размола, где реализуется 40 ' хлористый натрий известная функция смазки. Кроме того» при попадании такой системы частиц Гидрофоб из ированв зону высоких температур очага ный карбонат горения карбонат кальция (магния) 790 кальция '30 разлагается без плавления с выделением углекислого газа, разрушая и Состав: измельчая частицы хлористого натрия, увеличивая не только их количество, хлористый натрий 50 но и поверхность за счет выделения 35 газовой фазы; это приводит к увели13 карбонат кальция 49 чению эффективности тушения и кинетической устойчивости получаемого гидрофобизирующая аэрозольного облака, что, в свою добавка 1 очередь, увеличивает надежность и 40 эффективность ингибирования. В зоне Состав: высоких температур в составе с карбонатом кальция образуется как прохлористый калий 49 межуточный продукт хлористый кальций, который имеет очень высокую 17 карбонат магния 49 5 огнетушащую способность и только 4 в силу не меньшей гигроскопичности гидрофобизирующая не нашел практического применения добавка 2 в качестве исходного компонента * в порошковых огнетушащих составах. Как видно из табл. 1, эффективная П р и м е р . Предварительно проконцентрация состава, содержащего сушенные 188 г хлористого натрия и хлористый натрий (или калий), карбо10 г карбоната кальция размалывают нат кальция (или магния) и гидрофов шаровой мельнице в течение 4 мин. бизирующуя добавку, в 2,5-3 раза В полученный состав вводят 4 г аэро. ниже, чем основного компонента, и 55 сила AM-1-300. более чем на порядок ниже, чем карБыло подготовлено пять смесей боната кальция, т.е. значительно преингредиентов в соотношениях, привышает сумму эффектов от каждого комведенных в табл. 2. Т а б л и ц а 2 Соотношение коипогіеятов Ингредиенты и параметры состав-про тот ип описываемый состав негативные ИГ Хлористый шатряй 94,0 Хлористый палий 94,0 Карбонат кальция 5,0 Карбонат магния 94,0 5,0 5,0 48,0 50,0 48,0 50,0 48,0 73,0 73,0 27,5 73,0 25,5 70,0 50,0 25,5 25,5 98,0 27,5 70,0 50,0 98,0 ' J ,5 v 70,0 30,0 t,5 Гидратированный карбонат натрім ОЭ N1 25,0 Гидрофоб из иру>щая добавка 1 ,0 1,0 Эффективная ингнбирупщая концентрация, г/м1 14,0 (6,9 18,5 П р и м е ч а н и е . 1,0 2,0 2,0 2,0 1,5 1,5 1,5 2,5 2,5 0,5 13,0 19,0 18,5 13,5 19,8 17,5 25,5 26,8 39,7 49,0 65,0 0,5 5.0 1,0 5,0 41,5 75,0 80,5 79,5 Состав Моп-пех, Англия, имеет эффективную имгнбнрукщу» концентрацию 17,3 г/м*, а базовый объект ПСБ-3 145,0 г/м1-. 6 S 1 258132 Как следует из табл. 2, величины тивность (предотвращение взрывов ингибирующей концентрации, достаточугольной пыли) проводили на лабораной для полного тушения пламени, для торной установке по стандартной меописываемого состава значительно тодике . Пылевзрывоэащитная эффективниже, чем у состава-прототипа, а 5 ность оценивалась по минимальной следовательно ингибирукяцая эффективдобавке состава к угольной пыли до ность описываемого состава (как веполучения невэрывоопасной смеличина, обратная эффективной концент си, рации) значительно выше (в 4-6 раз). Испытания данного порошкового 10 Результаты испытаний приведены состава на пьшевзрывоэащитную эффекз табл. 3. Т а б л и ц а . ИнгибирующиЙ состав Соотно- Добавка шение к угольной ингредиентов , пыли, % мас,% Гидрофобная инертная пыль Эффективность ингибитора относительно инертной пыли, раз 87 1,0 10,9 Состав: хлористый натрий 94,0 карбонат кальция 5,0 26 гидрофобиз ирующая добавка t,o • Состав: хлористый натрий 73,0 карбонат кальция 25,5 гидрофобизирующая добавка . 27 17.8 24 22,0 1.5 Состав: хлористый натрий 50,0 карбонат кальция 48.0 гидрофобизирующая добавка 2.0 * Прототип 76 2.1 ПСБ-3 • 78 1,9 3 7 1258132 Как видно из табл. 3, порошковые составы, содержащие хлорид натрия, карбокат кальция и гидрофобизиру. ющую добавку в указанных пределах ; 8 концентраций, являются наиболее эффективными по ингибированию взрыва угопънонпъти ина порядок превышают эффективность составапо прототипу. Редактор Н. Корчекко Составитель И. Федяева Техред Л.Сердюкова Корректор А. Обручар Заказ 863/ДСП Тираж 318 Подписное В И П Государственного комитета СССР НИИ по делам изобретений и открытий 113035, Москва» Ж-35, Раушская наб. , д . 4/5 Производственно-полиграфическое предприятие, г . Ужгород, ул. Проектная, 4
