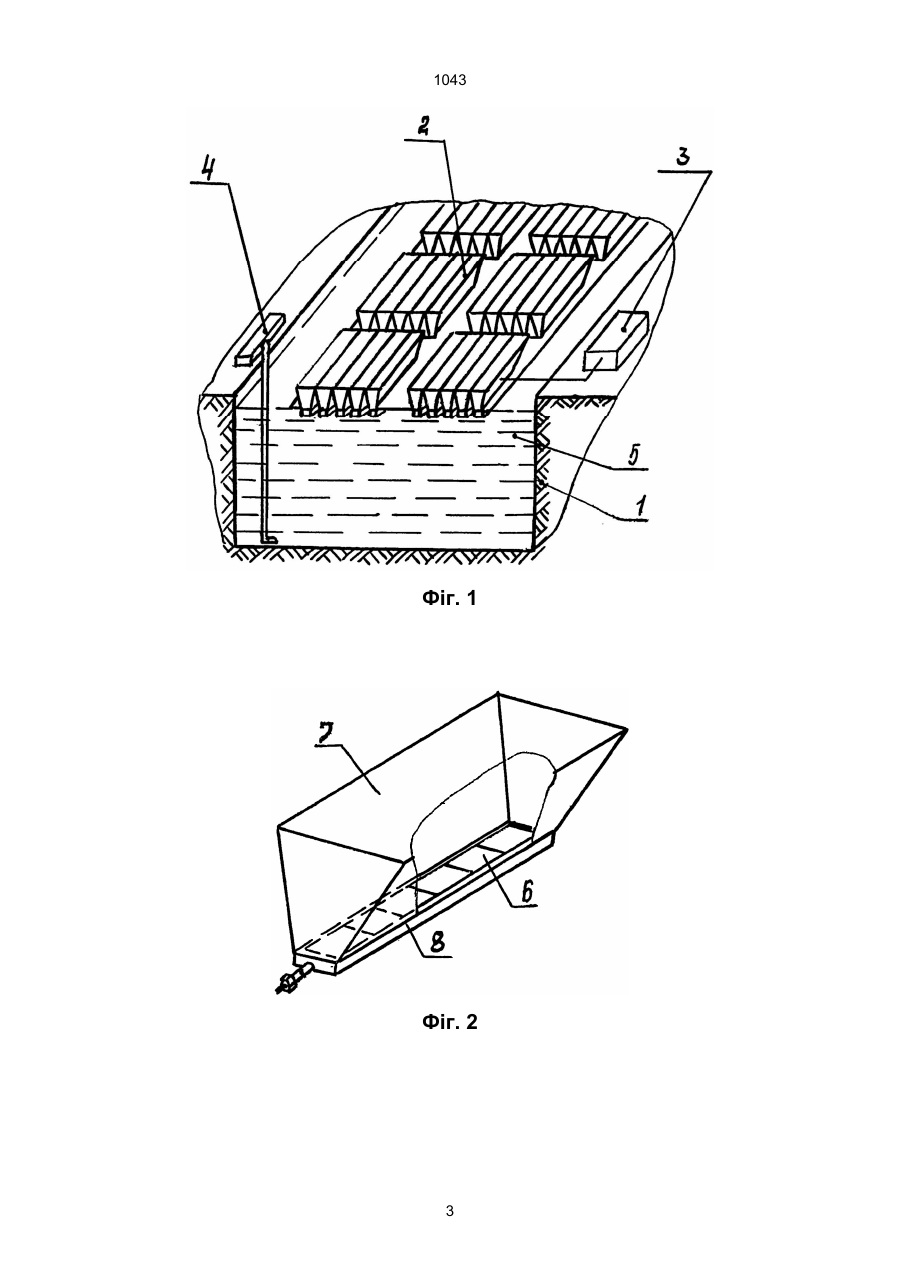

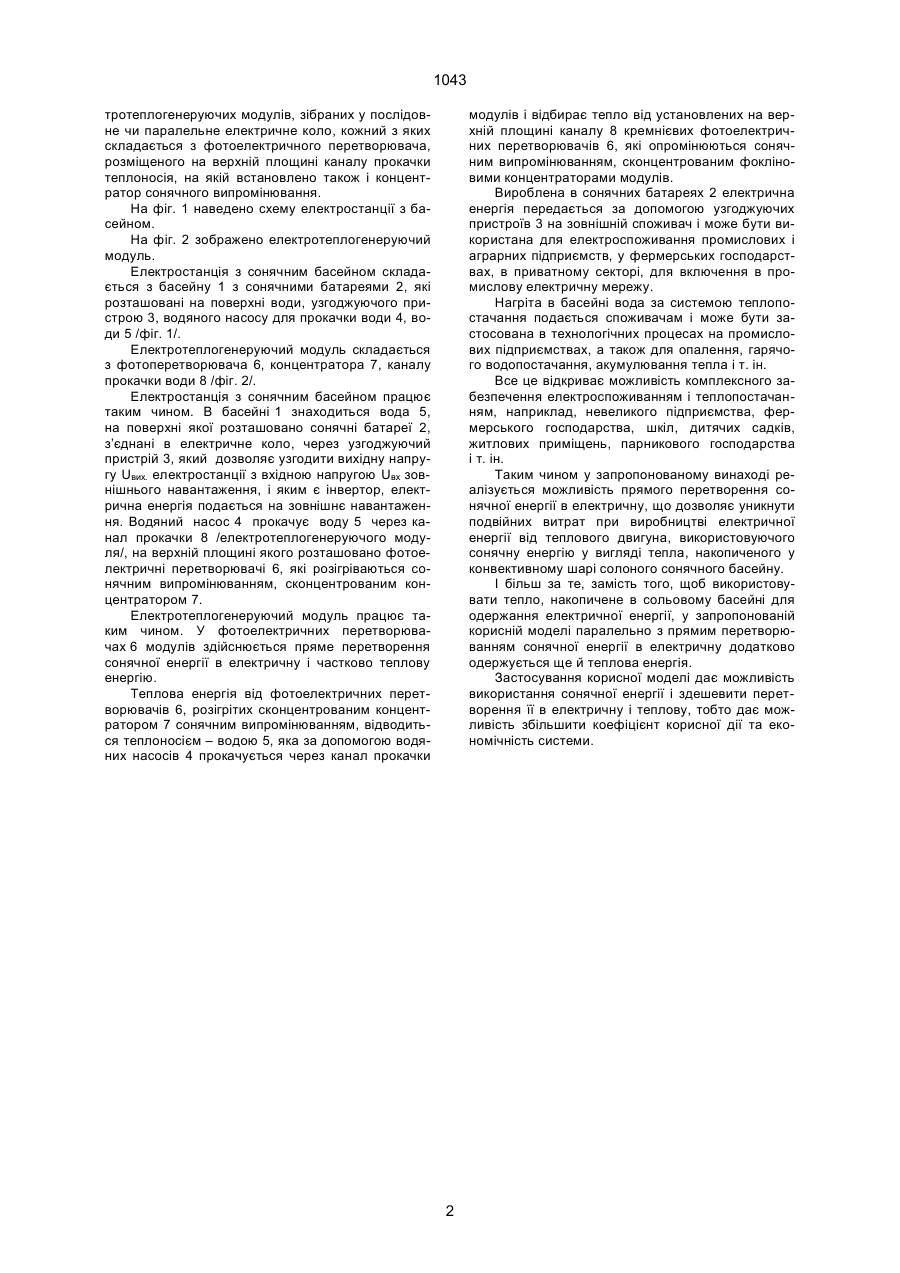

Електростанція з сонячним басейном, яка має сонячний басейн і пристрій для перетворення со 1043 тротеплогенеруючих модулів, зібраних у послідовне чи паралельне електричне коло, кожний з яких складається з фотоелектричного перетворювача, розміщеного на верхній площині каналу прокачки теплоносія, на якій встановлено також і концентратор сонячного випромінювання. На фіг. 1 наведено схему електростанції з басейном. На фіг. 2 зображено електротеплогенеруючий модуль. Електростанція з сонячним басейном складається з басейну 1 з сонячними батареями 2, які розташовані на поверхні води, узгоджуючого пристрою 3, водяного насосу для прокачки води 4, води 5 /фіг. 1/. Електротеплогенеруючий модуль складається з фотоперетворювача 6, концентратора 7, каналу прокачки води 8 /фіг. 2/. Електростанція з сонячним басейном працює таким чином. В басейні 1 знаходиться вода 5, на поверхні якої розташовано сонячні батареї 2, з’єднані в електричне коло, через узгоджуючий пристрій 3, який дозволяє узгодити вихідну напругу Uвих. електростанції з вхідною напругою Uвх зовнішнього навантаження, і яким є інвертор, електрична енергія подається на зовнішнє навантаження. Водяний насос 4 прокачує воду 5 через канал прокачки 8 /електротеплогенеруючого модуля/, на верхній площині якого розташовано фотоелектричні перетворювачі 6, які розігріваються сонячним випромінюванням, сконцентрованим концентратором 7. Електротеплогенеруючий модуль працює таким чином. У фотоелектричних перетворювачах 6 модулів здійснюється пряме перетворення сонячної енергії в електричну і частково теплову енергію. Теплова енергія від фотоелектричних перетворювачів 6, розігрітих сконцентрованим концентратором 7 сонячним випромінюванням, відводиться теплоносієм – водою 5, яка за допомогою водяних насосів 4 прокачується через канал прокачки модулів і відбирає тепло від установлених на верхній площині каналу 8 кремнієвих фотоелектричних перетворювачів 6, які опромінюються сонячним випромінюванням, сконцентрованим фокліновими концентраторами модулів. Вироблена в сонячних батареях 2 електрична енергія передається за допомогою узгоджуючих пристроїв 3 на зовнішній споживач і може бути використана для електроспоживання промислових і аграрних підприємств, у фермерських господарствах, в приватному секторі, для включення в промислову електричну мережу. Нагріта в басейні вода за системою теплопостачання подається споживачам і може бути застосована в технологічних процесах на промислових підприємствах, а також для опалення, гарячого водопостачання, акумулювання тепла і т. ін. Все це відкриває можливість комплексного забезпечення електроспоживанням і теплопостачанням, наприклад, невеликого підприємства, фермерського господарства, шкіл, дитячих садків, житлових приміщень, парникового господарства і т. ін. Таким чином у запропонованому винаході реалізується можливість прямого перетворення сонячної енергії в електричну, що дозволяє уникнути подвійних витрат при виробництві електричної енергії від теплового двигуна, використовуючого сонячну енергію у вигляді тепла, накопиченого у конвективному шарі солоного сонячного басейну. І більш за те, замість того, щоб використовувати тепло, накопичене в сольовому басейні для одержання електричної енергії, у запропонованій корисній моделі паралельно з прямим перетворюванням сонячної енергії в електричну додатково одержується ще й теплова енергія. Застосування корисної моделі дає можливість використання сонячної енергії і здешевити перетворення її в електричну і теплову, тобто дає можливість збільшити коефіцієнт корисної дії та економічність системи. 2 1043 Фіг. 1 Фіг. 2 3 1043 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
