Спосіб будування протифільтраційної діафрагми

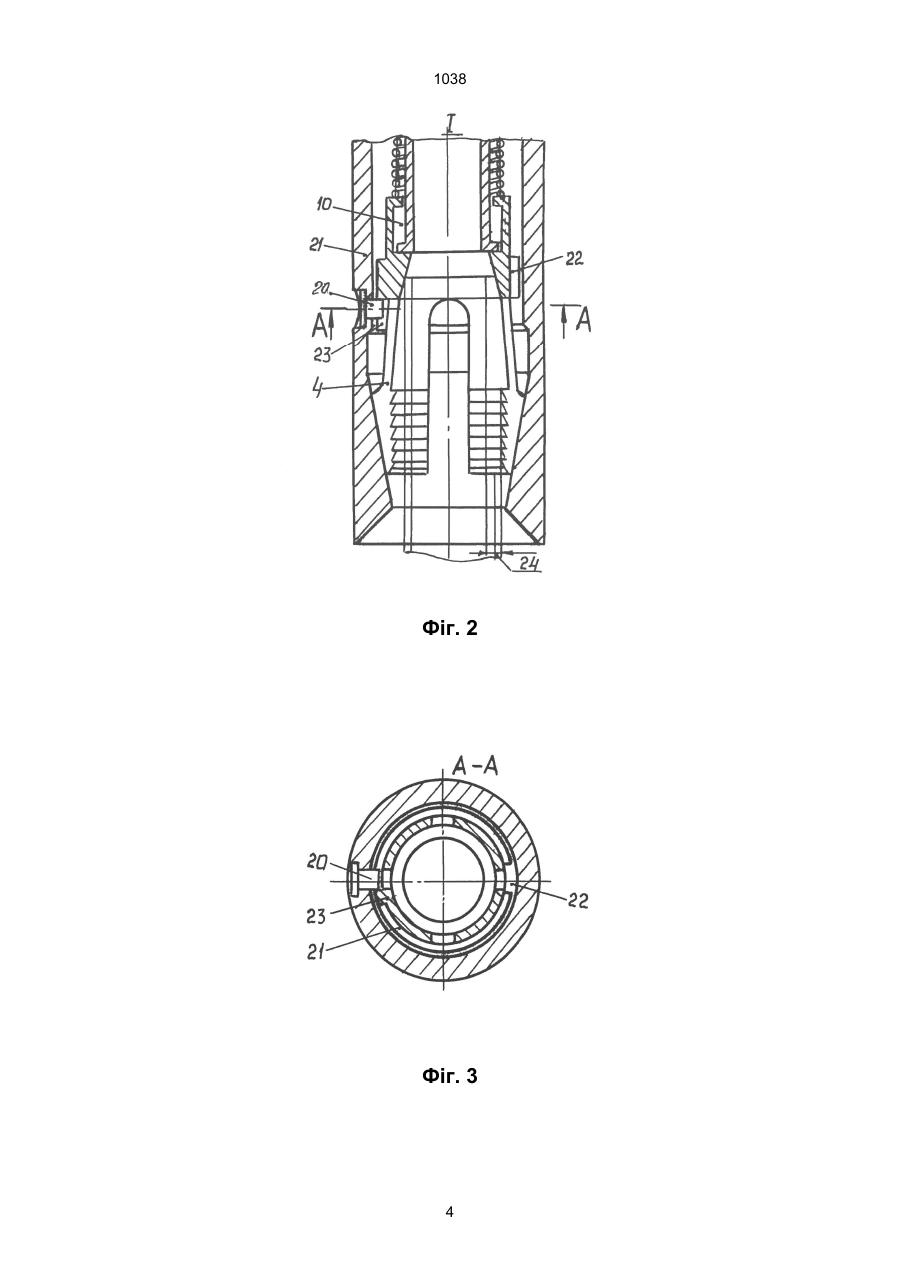

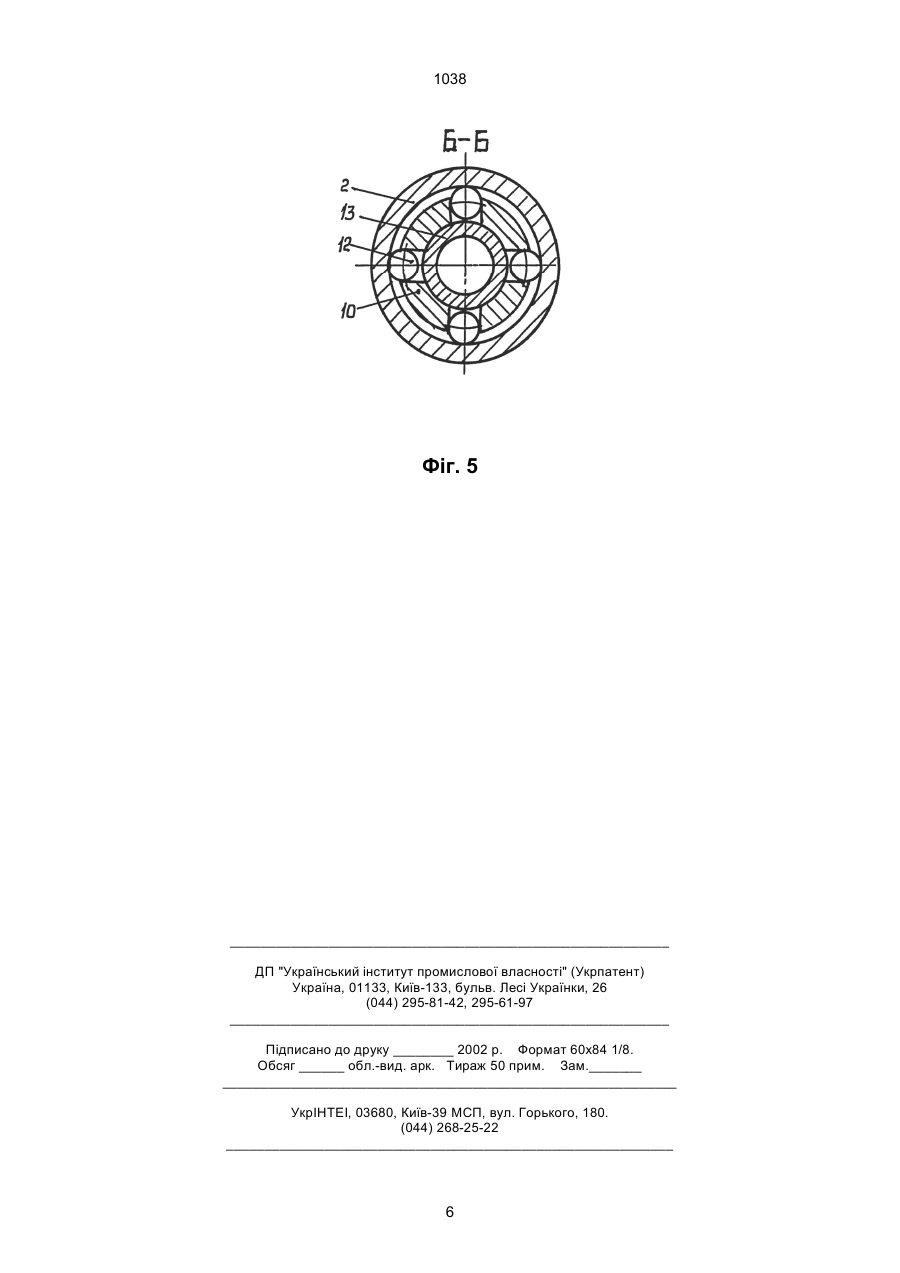

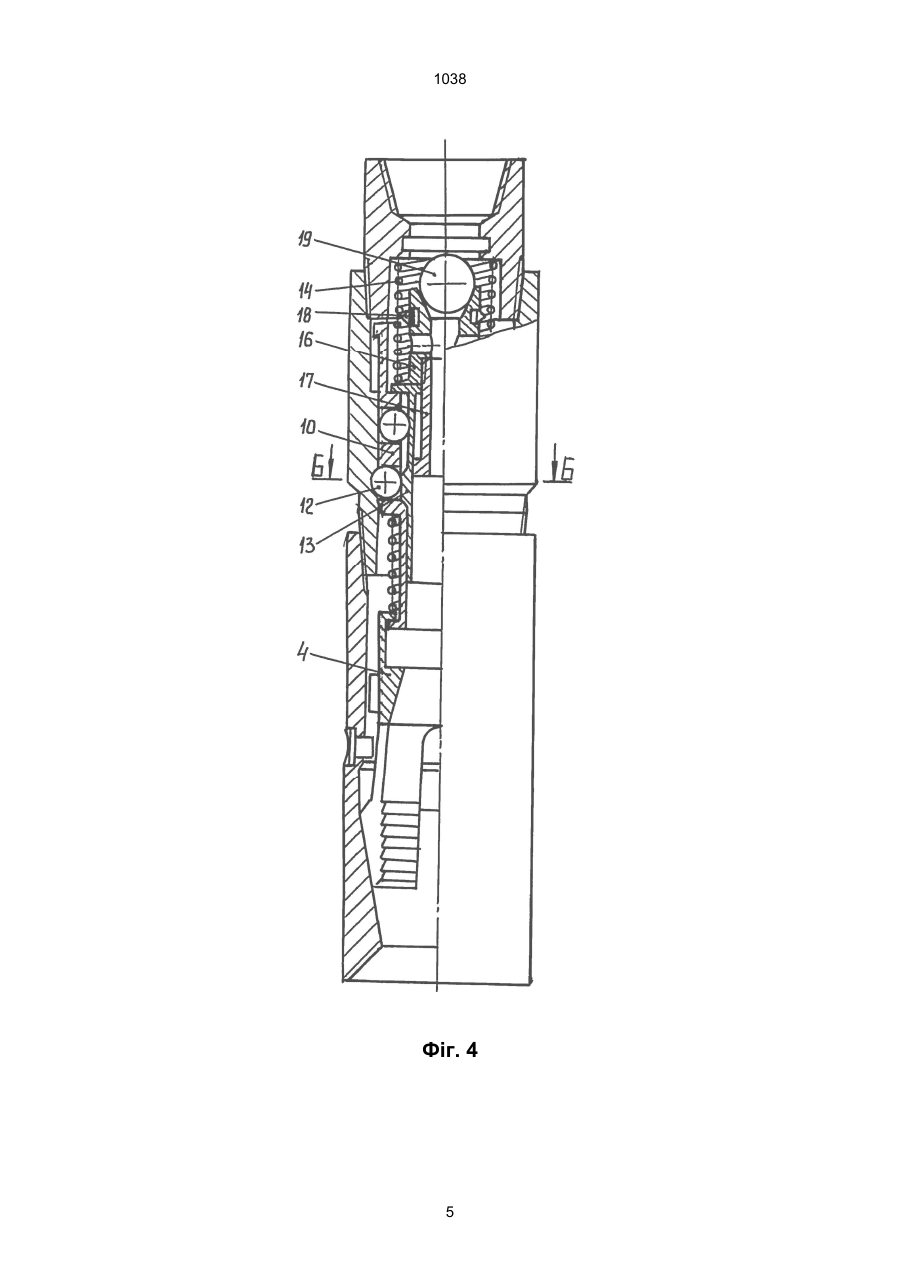

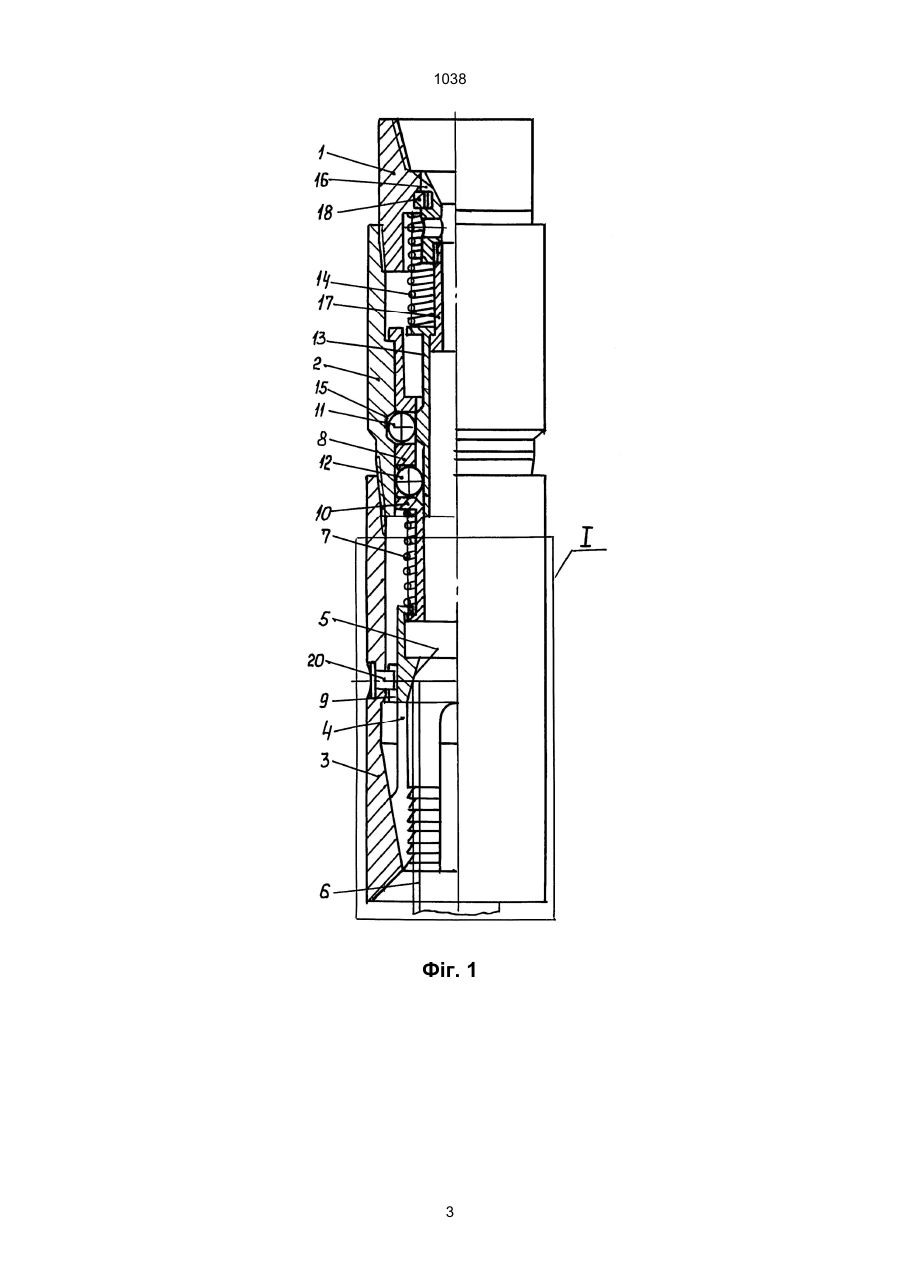

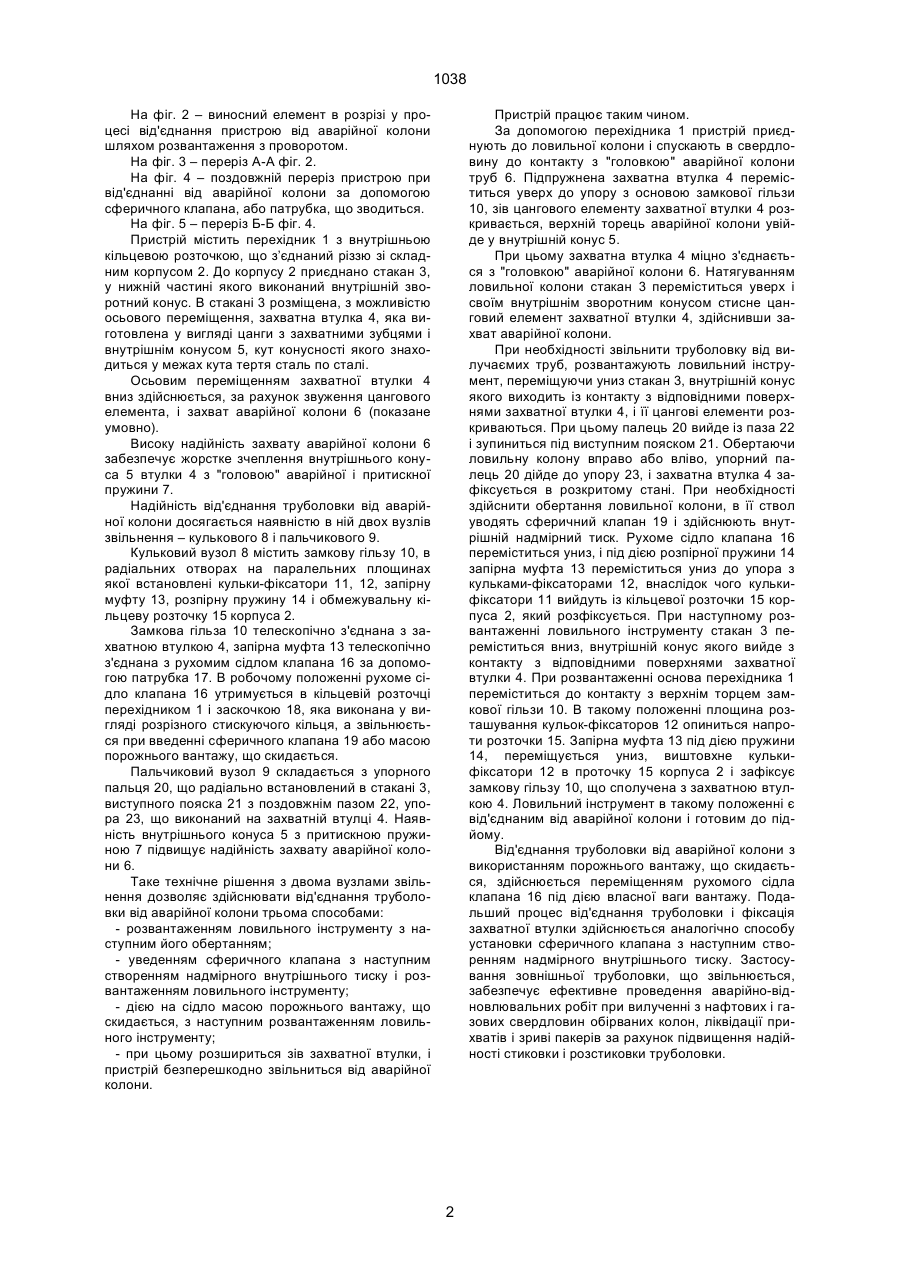

Труболовка зовнішня, що звільнюється, яка містить корпус з внутрішньою конічною поверхнею, встановлену в корпусі з можливістю осьового пе 1038 На фіг. 2 – виносний елемент в розрізі у процесі від'єднання пристрою від аварійної колони шляхом розвантаження з проворотом. На фіг. 3 – переріз А-А фіг. 2. На фіг. 4 – поздовжній переріз пристрою при від'єднанні від аварійної колони за допомогою сферичного клапана, або патрубка, що зводиться. На фіг. 5 – переріз Б-Б фіг. 4. Пристрій містить перехідник 1 з внутрішньою кільцевою розточкою, що з’єднаний різзю зі складним корпусом 2. До корпусу 2 приєднано стакан 3, у нижній частині якого виконаний внутрішній зворотний конус. В стакані 3 розміщена, з можливістю осьового переміщення, захватна втулка 4, яка виготовлена у вигляді цанги з захватними зубцями і внутрішнім конусом 5, кут конусності якого знаходиться у межах кута тертя сталь по сталі. Осьовим переміщенням захватної втулки 4 вниз здійснюється, за рахунок звуження цангового елемента, і захват аварійної колони 6 (показане умовно). Високу надійність захвату аварійної колони 6 забезпечує жорстке зчеплення внутрішнього конуса 5 втулки 4 з "головою" аварійної і притискної пружини 7. Надійність від'єднання труболовки від аварійної колони досягається наявністю в ній двох вузлів звільнення – кулькового 8 і пальчикового 9. Кульковий вузол 8 містить замкову гільзу 10, в радіальних отворах на паралельних площинах якої встановлені кульки-фіксатори 11, 12, запірну муфту 13, розпірну пружину 14 і обмежувальну кільцеву розточку 15 корпуса 2. Замкова гільза 10 телескопічно з'єднана з захватною втулкою 4, запірна муфта 13 телескопічно з'єднана з рухомим сідлом клапана 16 за допомогою патрубка 17. В робочому положенні рухоме сідло клапана 16 утримується в кільцевій розточці перехідником 1 і заскочкою 18, яка виконана у вигляді розрізного стискуючого кільця, а звільнюється при введенні сферичного клапана 19 або масою порожнього вантажу, що скидається. Пальчиковий вузол 9 складається з упорного пальця 20, що радіально встановлений в стакані 3, виступного пояска 21 з поздовжнім пазом 22, упора 23, що виконаний на захватній втулці 4. Наявність внутрішнього конуса 5 з притискною пружиною 7 підвищує надійність захвату аварійної колони 6. Таке технічне рішення з двома вузлами звільнення дозволяє здійснювати від'єднання труболовки від аварійної колони трьома способами: - розвантаженням ловильного інструменту з наступним його обертанням; - уведенням сферичного клапана з наступним створенням надмірного внутрішнього тиску і розвантаженням ловильного інструменту; - дією на сідло масою порожнього вантажу, що скидається, з наступним розвантаженням ловильного інструменту; - при цьому розшириться зів захватної втулки, і пристрій безперешкодно звільниться від аварійної колони. Пристрій працює таким чином. За допомогою перехідника 1 пристрій приєднують до ловильної колони і спускають в свердловину до контакту з "головкою" аварійної колони труб 6. Підпружнена захватна втулка 4 переміститься уверх до упору з основою замкової гільзи 10, зів цангового елементу захватної втулки 4 розкривається, верхній торець аварійної колони увійде у внутрішній конус 5. При цьому захватна втулка 4 міцно з'єднається з "головкою" аварійної колони 6. Натягуванням ловильної колони стакан 3 переміститься уверх і своїм внутрішнім зворотним конусом стисне цанговий елемент захватної втулки 4, здійснивши захват аварійної колони. При необхідності звільнити труболовку від вилучаємих труб, розвантажують ловильний інструмент, переміщуючи униз стакан 3, внутрішній конус якого виходить із контакту з відповідними поверхнями захватної втулки 4, і її цангові елементи розкриваються. При цьому палець 20 вийде із паза 22 і зупиниться під виступним пояском 21. Обертаючи ловильну колону вправо або вліво, упорний палець 20 дійде до упору 23, і захватна втулка 4 зафіксується в розкритому стані. При необхідності здійснити обертання ловильної колони, в її ствол уводять сферичний клапан 19 і здійснюють внутрішній надмірний тиск. Рухоме сідло клапана 16 переміститься униз, і під дією розпірної пружини 14 запірна муфта 13 переміститься униз до упора з кульками-фіксаторами 12, внаслідок чого кулькифіксатори 11 вийдуть із кільцевої розточки 15 корпуса 2, який розфіксується. При наступному розвантаженні ловильного інструменту стакан 3 переміститься вниз, внутрішній конус якого вийде з контакту з відповідними поверхнями захватної втулки 4. При розвантаженні основа перехідника 1 переміститься до контакту з верхнім торцем замкової гільзи 10. В такому положенні площина розташування кульок-фіксаторов 12 опиниться напроти розточки 15. Запірна муфта 13 під дією пружини 14, переміщується униз, виштовхне кулькифіксатори 12 в проточку 15 корпуса 2 і зафіксує замкову гільзу 10, що сполучена з захватною втулкою 4. Ловильний інструмент в такому положенні є від'єднаним від аварійної колони і готовим до підйому. Від'єднання труболовки від аварійної колони з використанням порожнього вантажу, що скидається, здійснюється переміщенням рухомого сідла клапана 16 під дією власної ваги вантажу. Подальший процес від'єднання труболовки і фіксація захватної втулки здійснюється аналогічно способу установки сферичного клапана з наступним створенням надмірного внутрішнього тиску. Застосування зовнішньої труболовки, що звільнюється, забезпечує ефективне проведення аварійно-відновлювальних робіт при вилученні з нафтових і газових свердловин обірваних колон, ліквідації прихватів і зриві пакерів за рахунок підвищення надійності стиковки і розстиковки труболовки. 2 1038 Фіг. 1 3 1038 Фіг. 2 Фіг. 3 4 1038 Фіг. 4 5 1038 Фіг. 5 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 6
