Зонд для вимірювання температури поверхонь тіл

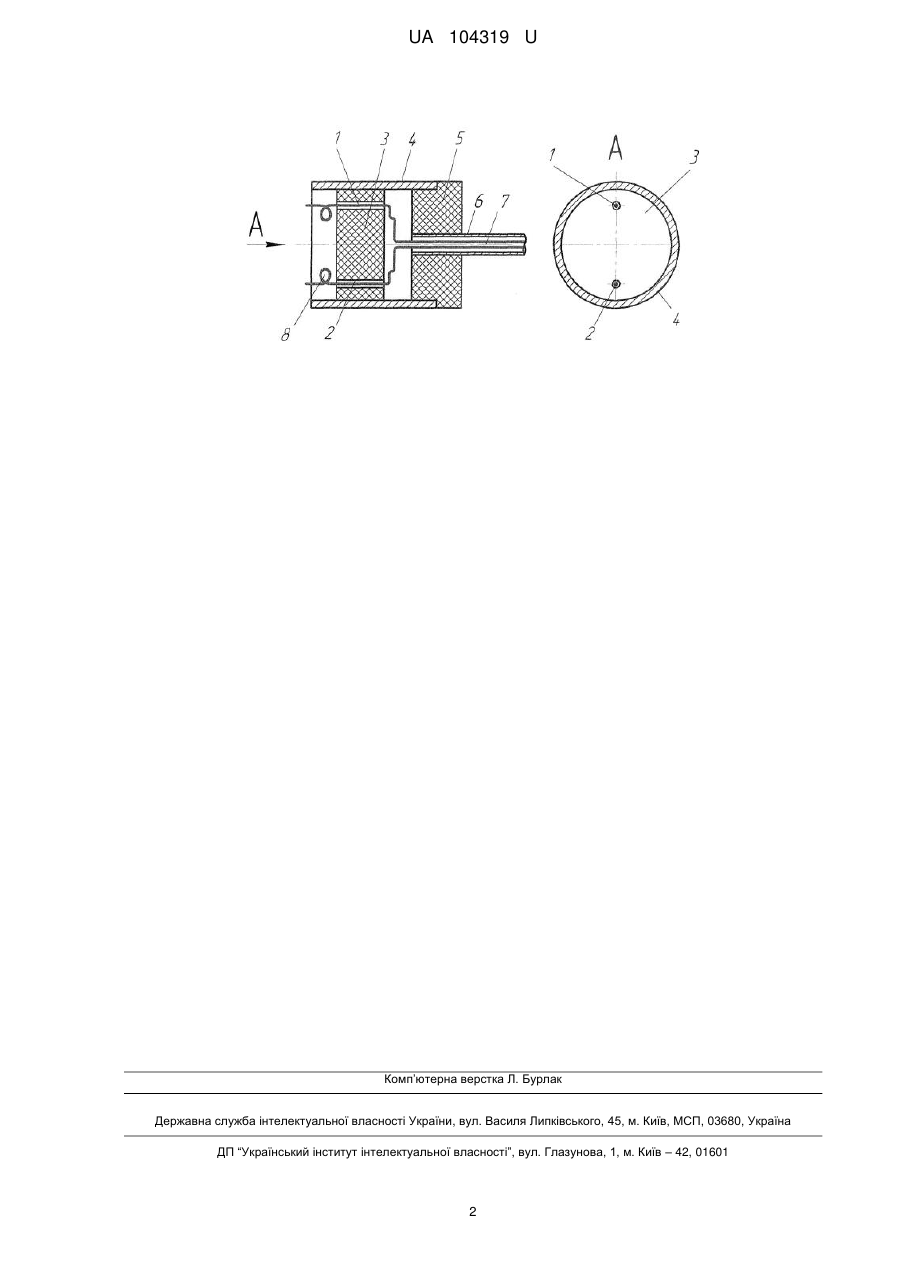

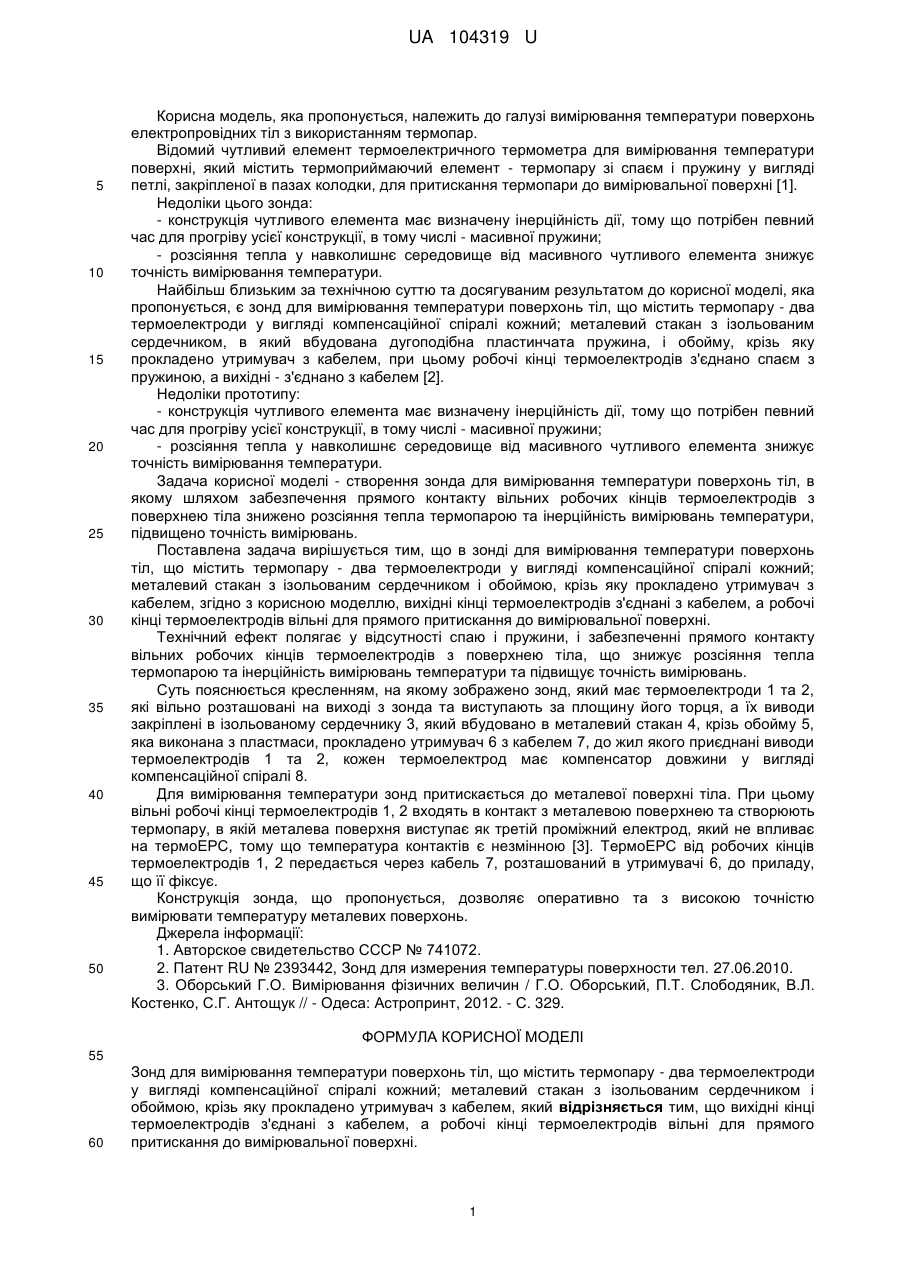

Реферат: Зонд для вимірювання температури поверхонь тіл, що містить термопару - два термоелектроди у вигляді компенсаційної спіралі кожний; металевий стакан з ізольованим сердечником і обоймою, крізь яку прокладено утримувач з кабелем, причому вихідні кінці термоелектродів з'єднані з кабелем, а робочі кінці термоелектродів вільні для прямого притискання до вимірювальної поверхні. UA 104319 U (54) ЗОНД ДЛЯ ВИМІРЮВАННЯ ТЕМПЕРАТУРИ ПОВЕРХОНЬ ТІЛ UA 104319 U UA 104319 U 5 10 15 20 25 30 35 40 45 50 Корисна модель, яка пропонується, належить до галузі вимірювання температури поверхонь електропровідних тіл з використанням термопар. Відомий чутливий елемент термоелектричного термометра для вимірювання температури поверхні, який містить термоприймаючий елемент - термопару зі спаєм і пружину у вигляді петлі, закріпленої в пазах колодки, для притискання термопари до вимірювальної поверхні [1]. Недоліки цього зонда: - конструкція чутливого елемента має визначену інерційність дії, тому що потрібен певний час для прогріву усієї конструкції, в тому числі - масивної пружини; - розсіяння тепла у навколишнє середовище від масивного чутливого елемента знижує точність вимірювання температури. Найбільш близьким за технічною суттю та досягуваним результатом до корисної моделі, яка пропонується, є зонд для вимірювання температури поверхонь тіл, що містить термопару - два термоелектроди у вигляді компенсаційної спіралі кожний; металевий стакан з ізольованим сердечником, в який вбудована дугоподібна пластинчата пружина, і обойму, крізь яку прокладено утримувач з кабелем, при цьому робочі кінці термоелектродів з'єднано спаєм з пружиною, а вихідні - з'єднано з кабелем [2]. Недоліки прототипу: - конструкція чутливого елемента має визначену інерційність дії, тому що потрібен певний час для прогріву усієї конструкції, в тому числі - масивної пружини; - розсіяння тепла у навколишнє середовище від масивного чутливого елемента знижує точність вимірювання температури. Задача корисної моделі - створення зонда для вимірювання температури поверхонь тіл, в якому шляхом забезпечення прямого контакту вільних робочих кінців термоелектродів з поверхнею тіла знижено розсіяння тепла термопарою та інерційність вимірювань температури, підвищено точність вимірювань. Поставлена задача вирішується тим, що в зонді для вимірювання температури поверхонь тіл, що містить термопару - два термоелектроди у вигляді компенсаційної спіралі кожний; металевий стакан з ізольованим сердечником і обоймою, крізь яку прокладено утримувач з кабелем, згідно з корисною моделлю, вихідні кінці термоелектродів з'єднані з кабелем, а робочі кінці термоелектродів вільні для прямого притискання до вимірювальної поверхні. Технічний ефект полягає у відсутності спаю і пружини, і забезпеченні прямого контакту вільних робочих кінців термоелектродів з поверхнею тіла, що знижує розсіяння тепла термопарою та інерційність вимірювань температури та підвищує точність вимірювань. Суть пояснюється кресленням, на якому зображено зонд, який має термоелектроди 1 та 2, які вільно розташовані на виході з зонда та виступають за площину його торця, а їх виводи закріплені в ізольованому сердечнику 3, який вбудовано в металевий стакан 4, крізь обойму 5, яка виконана з пластмаси, прокладено утримувач 6 з кабелем 7, до жил якого приєднані виводи термоелектродів 1 та 2, кожен термоелектрод має компенсатор довжини у вигляді компенсаційної спіралі 8. Для вимірювання температури зонд притискається до металевої поверхні тіла. При цьому вільні робочі кінці термоелектродів 1, 2 входять в контакт з металевою поверхнею та створюють термопару, в якій металева поверхня виступає як третій проміжний електрод, який не впливає на термоЕРС, тому що температура контактів є незмінною [3]. ТермоЕРС від робочих кінців термоелектродів 1, 2 передається через кабель 7, розташований в утримувачі 6, до приладу, що її фіксує. Конструкція зонда, що пропонується, дозволяє оперативно та з високою точністю вимірювати температуру металевих поверхонь. Джерела інформації: 1. Авторское свидетельство СССР № 741072. 2. Патент RU № 2393442, Зонд для измерения температуры поверхности тел. 27.06.2010. 3. Оборський Г.О. Вимірювання фізичних величин / Г.О. Оборський, П.Т. Слободяник, В.Л. Костенко, С.Г. Антощук // - Одеса: Астропринт, 2012. - С. 329. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Зонд для вимірювання температури поверхонь тіл, що містить термопару - два термоелектроди у вигляді компенсаційної спіралі кожний; металевий стакан з ізольованим сердечником і обоймою, крізь яку прокладено утримувач з кабелем, який відрізняється тим, що вихідні кінці термоелектродів з'єднані з кабелем, а робочі кінці термоелектродів вільні для прямого притискання до вимірювальної поверхні. 1 UA 104319 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
