Термоелектричний зонд для вимірювання температури теплоносія на виході з активної зони ядерних реакторів

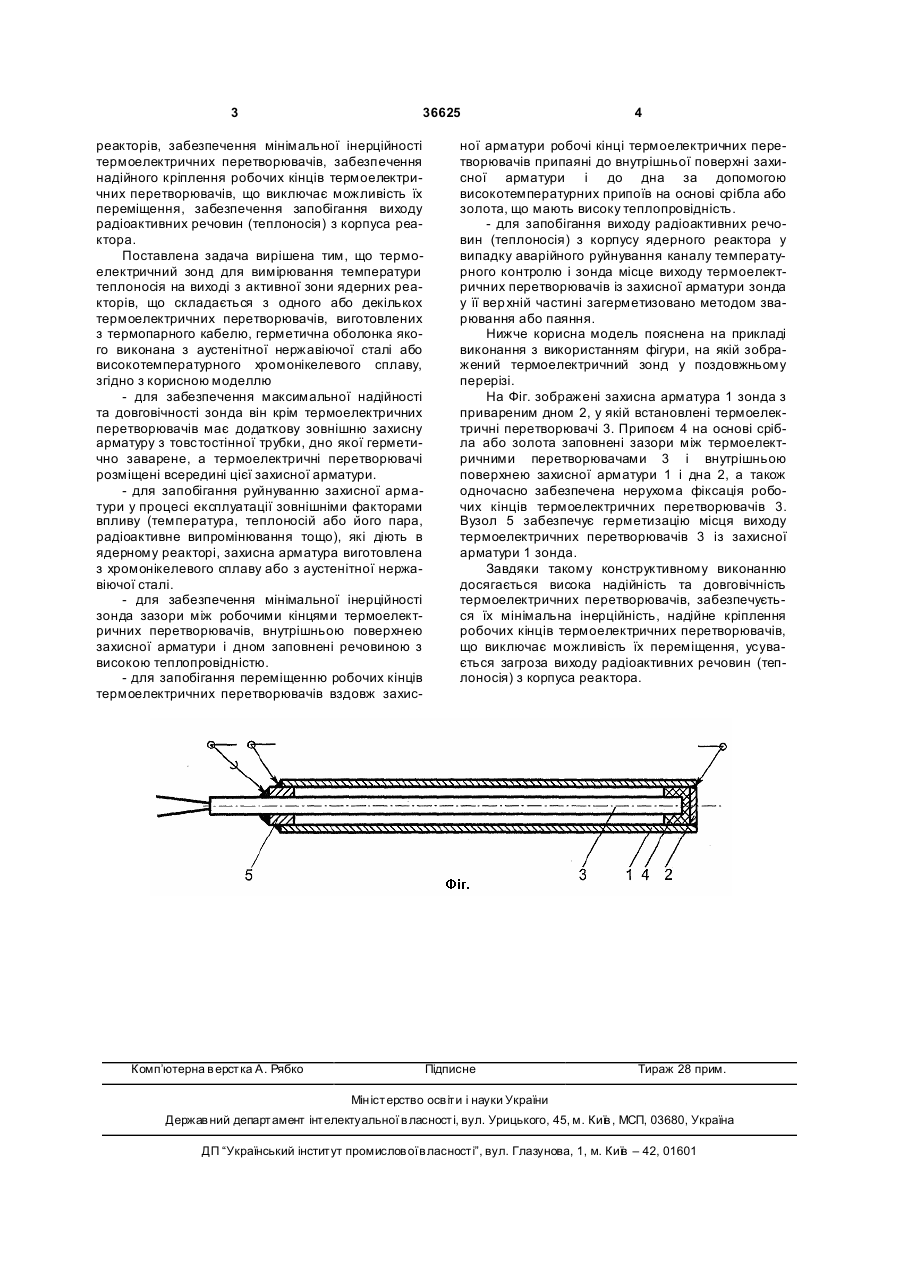

1. Термоелектричний зонд для вимірювання температури теплоносія на виході з активної зони ядерних реакторів, що складається з одного або декількох термоелектричних перетворювачів, виготовлених з термопарного кабелю, герметична оболонка якого виконана з аустенітної нержавіючої сталі або високотемпературного хромонікелевого сплаву, який відрізняється тим, що має додаткову зовнішню захисну арматуру, виконану з товстостінної трубки, дно якої герметично заварене, а U 2 (19) 1 3 36625 реакторів, забезпечення мінімальної інерційності термоелектричних перетворювачів, забезпечення надійного кріплення робочих кінців термоелектричних перетворювачів, що виключає можливість їх переміщення, забезпечення запобігання виходу радіоактивних речовин (теплоносія) з корпуса реактора. Поставлена задача вирішена тим, що термоелектричний зонд для вимірювання температури теплоносія на виході з активної зони ядерних реакторів, що складається з одного або декількох термоелектричних перетворювачів, виготовлених з термопарного кабелю, герметична оболонка якого виконана з аустенітної нержавіючої сталі або високотемпературного хромонікелевого сплаву, згідно з корисною моделлю - для забезпечення максимальної надійності та довговічності зонда він крім термоелектричних перетворювачів має додаткову зовнішню захисну арматуру з товстостінної трубки, дно якої герметично заварене, а термоелектричні перетворювачі розміщені всередині цієї захисної арматури. - для запобігання руйнуванню захисної арматури у процесі експлуатації зовнішніми факторами впливу (температура, теплоносій або його пара, радіоактивне випромінювання тощо), які діють в ядерному реакторі, захисна арматура виготовлена з хромонікелевого сплаву або з аустенітної нержавіючої сталі. - для забезпечення мінімальної інерційності зонда зазори між робочими кінцями термоелектричних перетворювачів, внутрішньою поверхнею захисної арматури і дном заповнені речовиною з високою теплопровідністю. - для запобігання переміщенню робочих кінців термоелектричних перетворювачів вздовж захис Комп’ютерна в ерстка А. Рябко 4 ної арматури робочі кінці термоелектричних перетворювачів припаяні до внутрішньої поверхні захисної арматури і до дна за допомогою високотемпературних припоїв на основі срібла або золота, що мають високу теплопровідність. - для запобігання виходу радіоактивних речовин (теплоносія) з корпусу ядерного реактора у випадку аварійного руйнування каналу температурного контролю і зонда місце виходу термоелектричних перетворювачів із захисної арматури зонда у її вер хній частині загерметизовано методом зварювання або паяння. Нижче корисна модель пояснена на прикладі виконання з використанням фігури, на якій зображений термоелектричний зонд у поздовжньому перерізі. На Фіг. зображені захисна арматура 1 зонда з привареним дном 2, у якій встановлені термоелектричні перетворювачі 3. Припоєм 4 на основі срібла або золота заповнені зазори між термоелектричними перетворювачами 3 і внутрішньою поверхнею захисної арматури 1 і дна 2, а також одночасно забезпечена нерухома фіксація робочих кінців термоелектричних перетворювачів 3. Вузол 5 забезпечує герметизацію місця виходу термоелектричних перетворювачів 3 із захисної арматури 1 зонда. Завдяки такому конструктивному виконанню досягається висока надійність та довговічність термоелектричних перетворювачів, забезпечується їх мінімальна інерційність, надійне кріплення робочих кінців термоелектричних перетворювачів, що виключає можливість їх переміщення, усувається загроза виходу радіоактивних речовин (теплоносія) з корпуса реактора. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
