Спосіб механізованої обробки сільськогосподарських шпалерних культур та пристрої для його здійснення

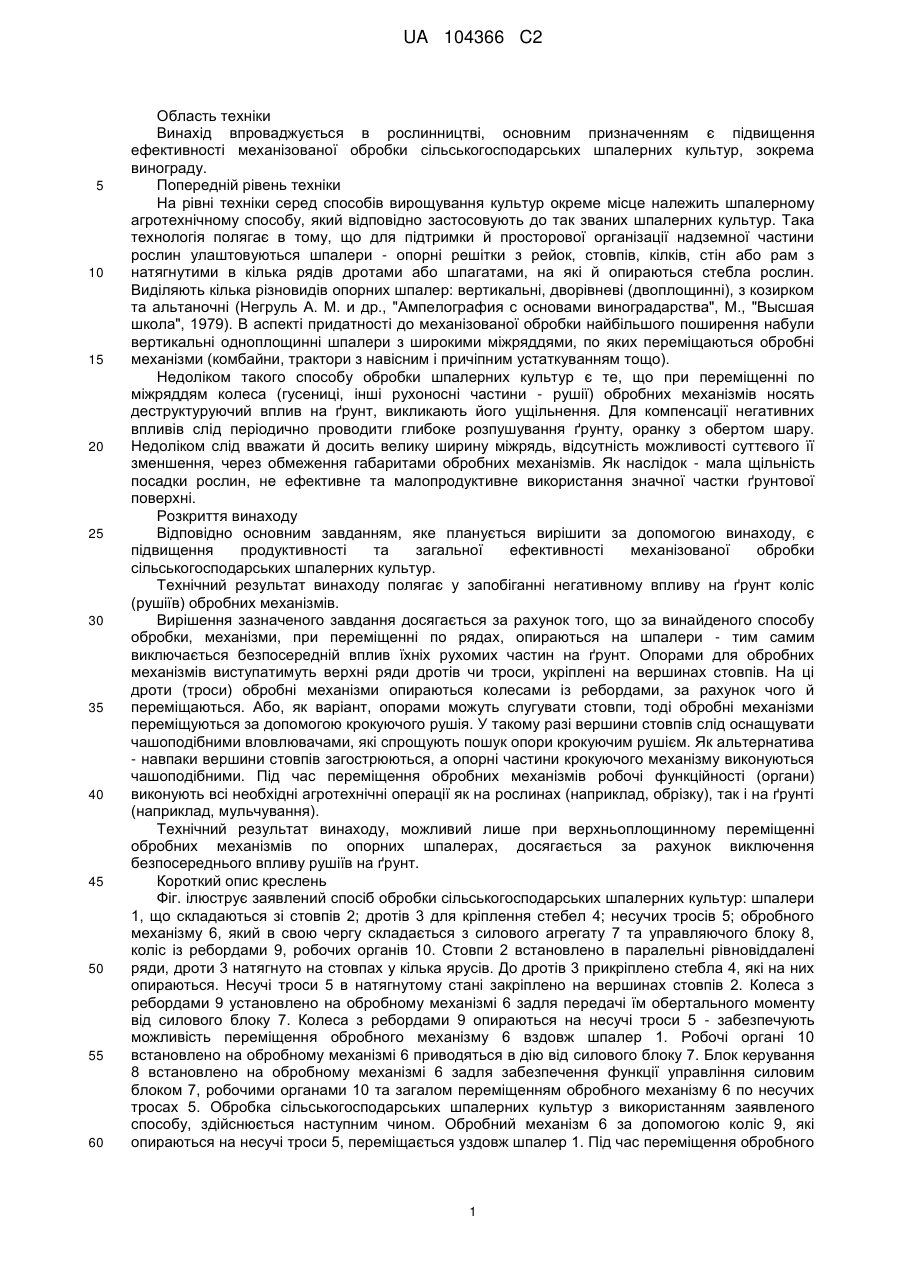

Реферат: Винахід належить до області рослинництва й спрямований на підвищення ефективності механізованої обробки сільськогосподарських шпалерних культур. Вирішення зазначеного завдання досягається за рахунок того, що при способі механізованої обробки, який заявляється, обробні механізми під час переміщення по рядах опираються на шпалери, в результаті чого виключається безпосередній вплив рушіїв обробних механізмів на ґрунт, його ущільнення та деструктурування. UA 104366 C2 (12) UA 104366 C2 UA 104366 C2 5 10 15 20 25 30 35 40 45 50 55 60 Область техніки Винахід впроваджується в рослинництві, основним призначенням є підвищення ефективності механізованої обробки сільськогосподарських шпалерних культур, зокрема винограду. Попередній рівень техніки На рівні техніки серед способів вирощування культур окреме місце належить шпалерному агротехнічному способу, який відповідно застосовують до так званих шпалерних культур. Така технологія полягає в тому, що для підтримки й просторової організації надземної частини рослин улаштовуються шпалери - опорні решітки з рейок, стовпів, кілків, стін або рам з натягнутими в кілька рядів дротами або шпагатами, на які й опираються стебла рослин. Виділяють кілька різновидів опорних шпалер: вертикальні, дворівневі (двоплощинні), з козирком та альтаночні (Негруль А. М. и др., "Ампелография с основами виноградарства", М., "Высшая школа", 1979). В аспекті придатності до механізованої обробки найбільшого поширення набули вертикальні одноплощинні шпалери з широкими міжряддями, по яких переміщаються обробні механізми (комбайни, трактори з навісним і причіпним устаткуванням тощо). Недоліком такого способу обробки шпалерних культур є те, що при переміщенні по міжряддям колеса (гусениці, інші рухоносні частини - рушії) обробних механізмів носять деструктуруючий вплив на ґрунт, викликають його ущільнення. Для компенсації негативних впливів слід періодично проводити глибоке розпушування ґрунту, оранку з обертом шару. Недоліком слід вважати й досить велику ширину міжрядь, відсутність можливості суттєвого її зменшення, через обмеження габаритами обробних механізмів. Як наслідок - мала щільність посадки рослин, не ефективне та малопродуктивне використання значної частки ґрунтової поверхні. Розкриття винаходу Відповідно основним завданням, яке планується вирішити за допомогою винаходу, є підвищення продуктивності та загальної ефективності механізованої обробки сільськогосподарських шпалерних культур. Технічний результат винаходу полягає у запобіганні негативному впливу на ґрунт коліс (рушіїв) обробних механізмів. Вирішення зазначеного завдання досягається за рахунок того, що за винайденого способу обробки, механізми, при переміщенні по рядах, опираються на шпалери - тим самим виключається безпосередній вплив їхніх рухомих частин на ґрунт. Опорами для обробних механізмів виступатимуть верхні ряди дротів чи троси, укріплені на вершинах стовпів. На ці дроти (троси) обробні механізми опираються колесами із ребордами, за рахунок чого й переміщаються. Або, як варіант, опорами можуть слугувати стовпи, тоді обробні механізми переміщуються за допомогою крокуючого рушія. У такому разі вершини стовпів слід оснащувати чашоподібними вловлювачами, які спрощують пошук опори крокуючим рушієм. Як альтернатива - навпаки вершини стовпів загострюються, а опорні частини крокуючого механізму виконуються чашоподібними. Під час переміщення обробних механізмів робочі функційності (органи) виконують всі необхідні агротехнічні операції як на рослинах (наприклад, обрізку), так і на ґрунті (наприклад, мульчування). Технічний результат винаходу, можливий лише при верхньоплощинному переміщенні обробних механізмів по опорних шпалерах, досягається за рахунок виключення безпосереднього впливу рушіїв на ґрунт. Короткий опис креслень Фіг. ілюструє заявлений спосіб обробки сільськогосподарських шпалерних культур: шпалери 1, що складаються зі стовпів 2; дротів 3 для кріплення стебел 4; несучих тросів 5; обробного механізму 6, який в свою чергу складається з силового агрегату 7 та управляючого блоку 8, коліс із ребордами 9, робочих органів 10. Стовпи 2 встановлено в паралельні рівновіддалені ряди, дроти 3 натягнуто на стовпах у кілька ярусів. До дротів 3 прикріплено стебла 4, які на них опираються. Несучі троси 5 в натягнутому стані закріплено на вершинах стовпів 2. Колеса з ребордами 9 установлено на обробному механізмі 6 задля передачі їм обертального моменту від силового блоку 7. Колеса з ребордами 9 опираються на несучі троси 5 - забезпечують можливість переміщення обробного механізму 6 вздовж шпалер 1. Робочі органі 10 встановлено на обробному механізмі 6 приводяться в дію від силового блоку 7. Блок керування 8 встановлено на обробному механізмі 6 задля забезпечення функції управління силовим блоком 7, робочими органами 10 та загалом переміщенням обробного механізму 6 по несучих тросах 5. Обробка сільськогосподарських шпалерних культур з використанням заявленого способу, здійснюється наступним чином. Обробний механізм 6 за допомогою коліс 9, які опираються на несучі троси 5, переміщається уздовж шпалер 1. Під час переміщення обробного 1 UA 104366 C2 5 механізму 6 робочими органами 10 виконуються необхідні агротехнічні операції на стеблах рослин 4 (наприклад, обрізка) або на ґрунті (наприклад, мульчування). Передача приводу колесам 9 і робочим органам 10 здійснюється за допомогою трансмісії від силового блоку 7, яким може слугувати, наприклад, двигун внутрішнього згоряння. Управління приводом здійснюється блоком керування 8, у якості якого можна використовувати, наприклад, мікропроцесор. ФОРМУЛА ВИНАХОДУ 10 15 1. Спосіб механізованої обробки сільськогосподарських шпалерних культур, що включає опорні шпалери та обробні механізми, які пересуваються уздовж шпалер, який відрізняється тим, що при переміщенні обробні механізми спираються на шпалери. 2. Опорні шпалери для здійснення способу по п. 1, які відрізняються тим, що містять принаймні один лінійний несучий елемент, наприклад трос. 3. Опорні шпалери для здійснення способу по п. 1, які відрізняються тим, що верхівки стовпів мають вигляд чашоподібних уловлювачів. 4. Опорні шпалери для здійснення способу по п. 1, які вирізняються тим, що верхівки стовпів загострені. Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
