Вітрова машина з вертикальною віссю обертання

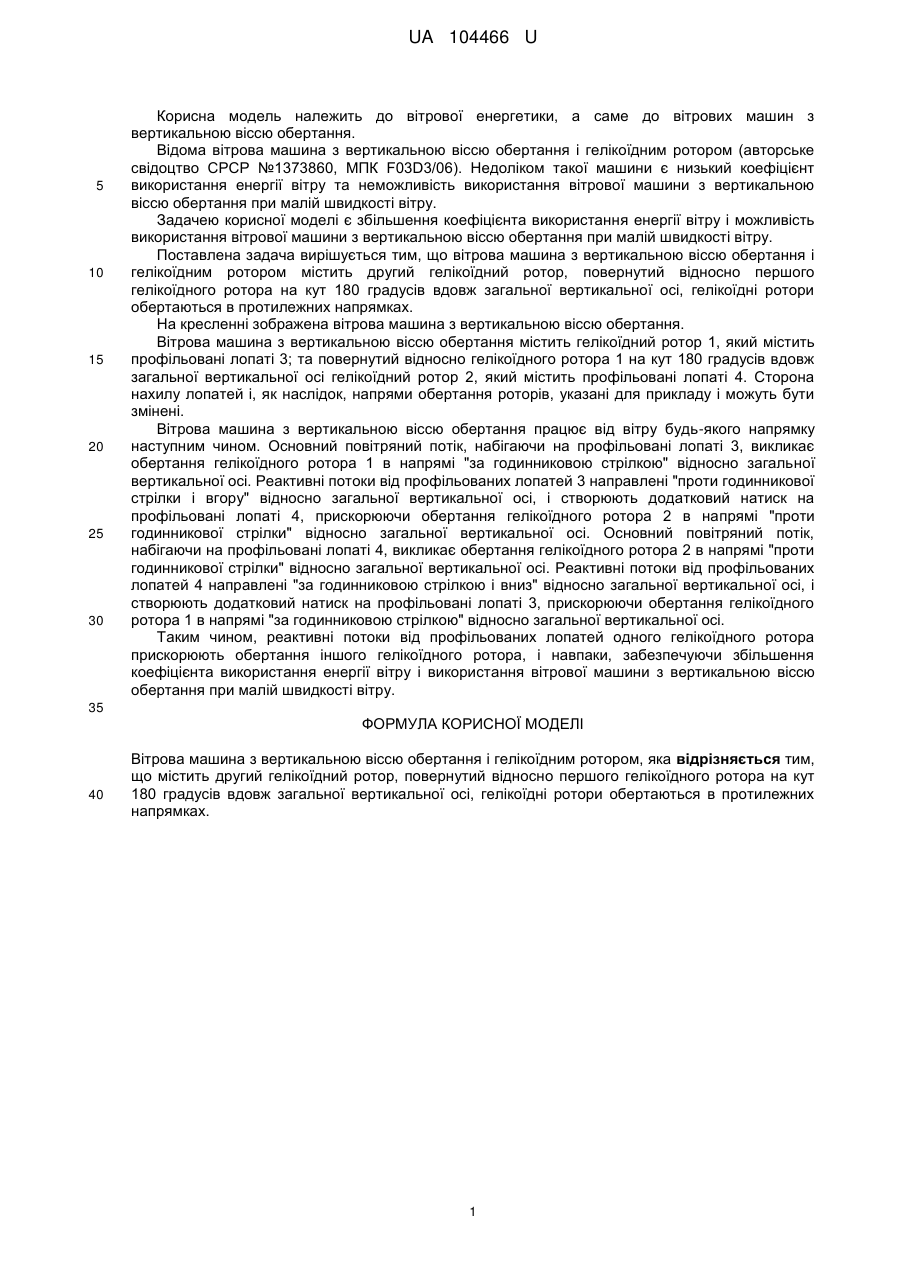

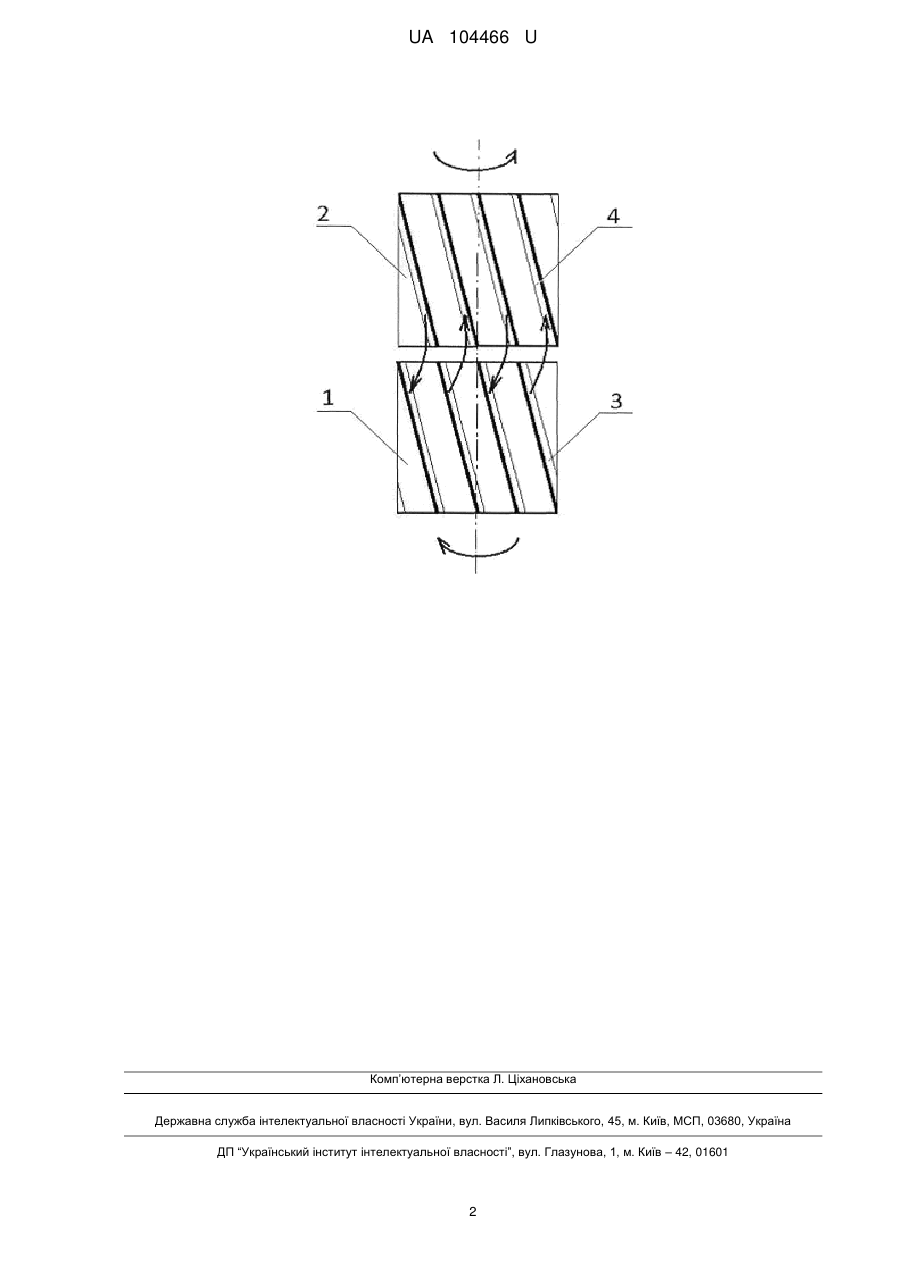

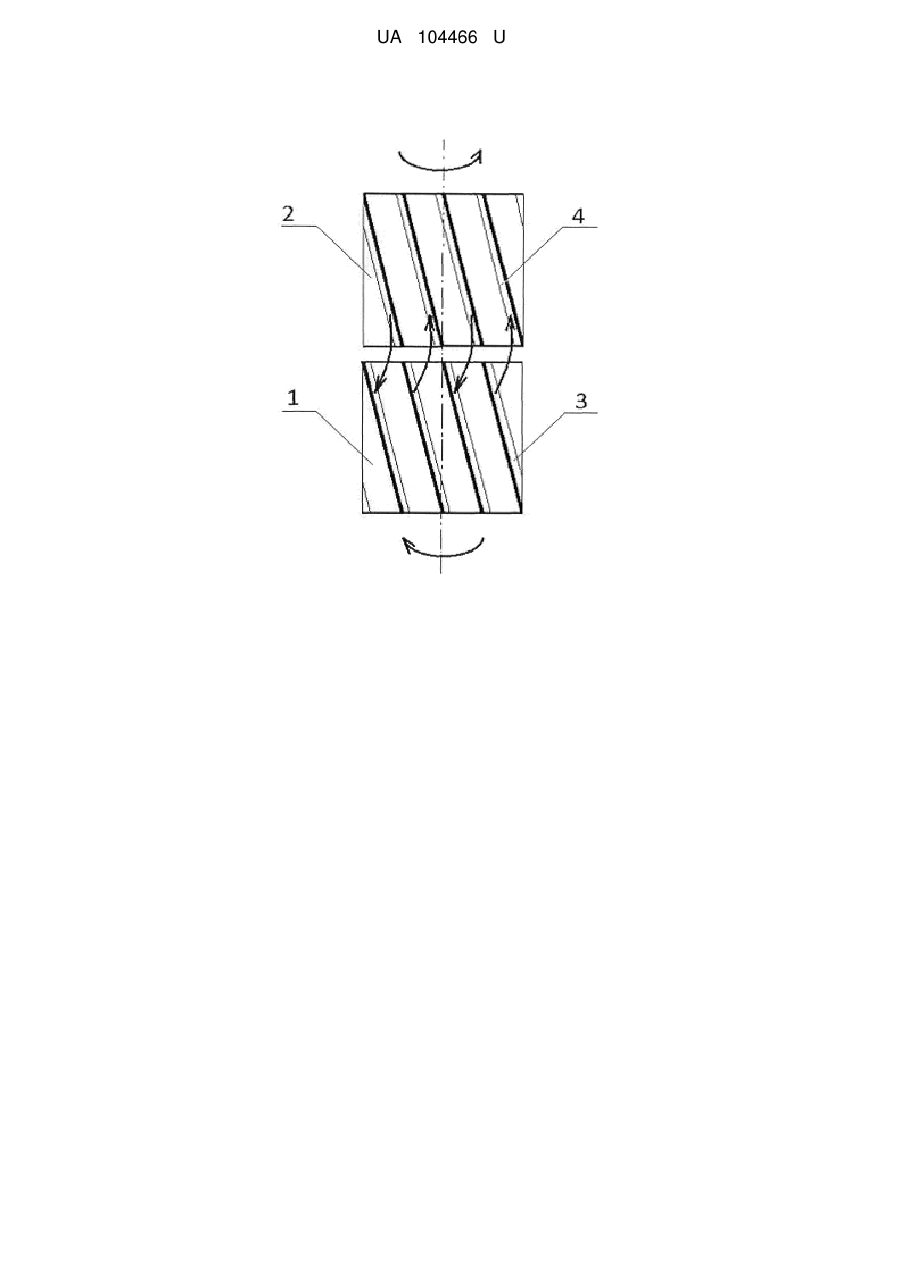

Реферат: Вітрова машина з вертикальною віссю обертання і гелікоїдним ротором. Вітрова машина додатково містить другий гелікоїдний ротор, повернутий відносно першого гелікоїдного ротора на кут 180 градусів вдовж загальної вертикальної осі. Гелікоїдні ротори обертаються в протилежних напрямках. UA 104466 U (54) ВІТРОВА МАШИНА З ВЕРТИКАЛЬНОЮ ВІССЮ ОБЕРТАННЯ UA 104466 U UA 104466 U 5 10 15 20 25 30 Корисна модель належить до вітрової енергетики, а саме до вітрових машин з вертикальною віссю обертання. Відома вітрова машина з вертикальною віссю обертання і гелікоїдним ротором (авторське свідоцтво СРСР №1373860, МПК F03D3/06). Недоліком такої машини є низький коефіцієнт використання енергії вітру та неможливість використання вітрової машини з вертикальною віссю обертання при малій швидкості вітру. Задачею корисної моделі є збільшення коефіцієнта використання енергії вітру і можливість використання вітрової машини з вертикальною віссю обертання при малій швидкості вітру. Поставлена задача вирішується тим, що вітрова машина з вертикальною віссю обертання і гелікоїдним ротором містить другий гелікоїдний ротор, повернутий відносно першого гелікоїдного ротора на кут 180 градусів вдовж загальної вертикальної осі, гелікоїдні ротори обертаються в протилежних напрямках. На кресленні зображена вітрова машина з вертикальною віссю обертання. Вітрова машина з вертикальною віссю обертання містить гелікоїдний ротор 1, який містить профільовані лопаті 3; та повернутий відносно гелікоїдного ротора 1 на кут 180 градусів вдовж загальної вертикальної осі гелікоїдний ротор 2, який містить профільовані лопаті 4. Сторона нахилу лопатей і, як наслідок, напрями обертання роторів, указані для прикладу і можуть бути змінені. Вітрова машина з вертикальною віссю обертання працює від вітру будь-якого напрямку наступним чином. Основний повітряний потік, набігаючи на профільовані лопаті 3, викликає обертання гелікоїдного ротора 1 в напрямі "за годинниковою стрілкою" відносно загальної вертикальної осі. Реактивні потоки від профільованих лопатей 3 направлені "проти годинникової стрілки і вгору" відносно загальної вертикальної осі, і створюють додатковий натиск на профільовані лопаті 4, прискорюючи обертання гелікоїдного ротора 2 в напрямі "проти годинникової стрілки" відносно загальної вертикальної осі. Основний повітряний потік, набігаючи на профільовані лопаті 4, викликає обертання гелікоїдного ротора 2 в напрямі "проти годинникової стрілки" відносно загальної вертикальної осі. Реактивні потоки від профільованих лопатей 4 направлені "за годинниковою стрілкою і вниз" відносно загальної вертикальної осі, і створюють додатковий натиск на профільовані лопаті 3, прискорюючи обертання гелікоїдного ротора 1 в напрямі "за годинниковою стрілкою" відносно загальної вертикальної осі. Таким чином, реактивні потоки від профільованих лопатей одного гелікоїдного ротора прискорюють обертання іншого гелікоїдного ротора, і навпаки, забезпечуючи збільшення коефіцієнта використання енергії вітру і використання вітрової машини з вертикальною віссю обертання при малій швидкості вітру. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Вітрова машина з вертикальною віссю обертання і гелікоїдним ротором, яка відрізняється тим, що містить другий гелікоїдний ротор, повернутий відносно першого гелікоїдного ротора на кут 180 градусів вдовж загальної вертикальної осі, гелікоїдні ротори обертаються в протилежних напрямках. 1 UA 104466 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
