Силіконова камера з клапанами і отворами для фіксації трансплантата

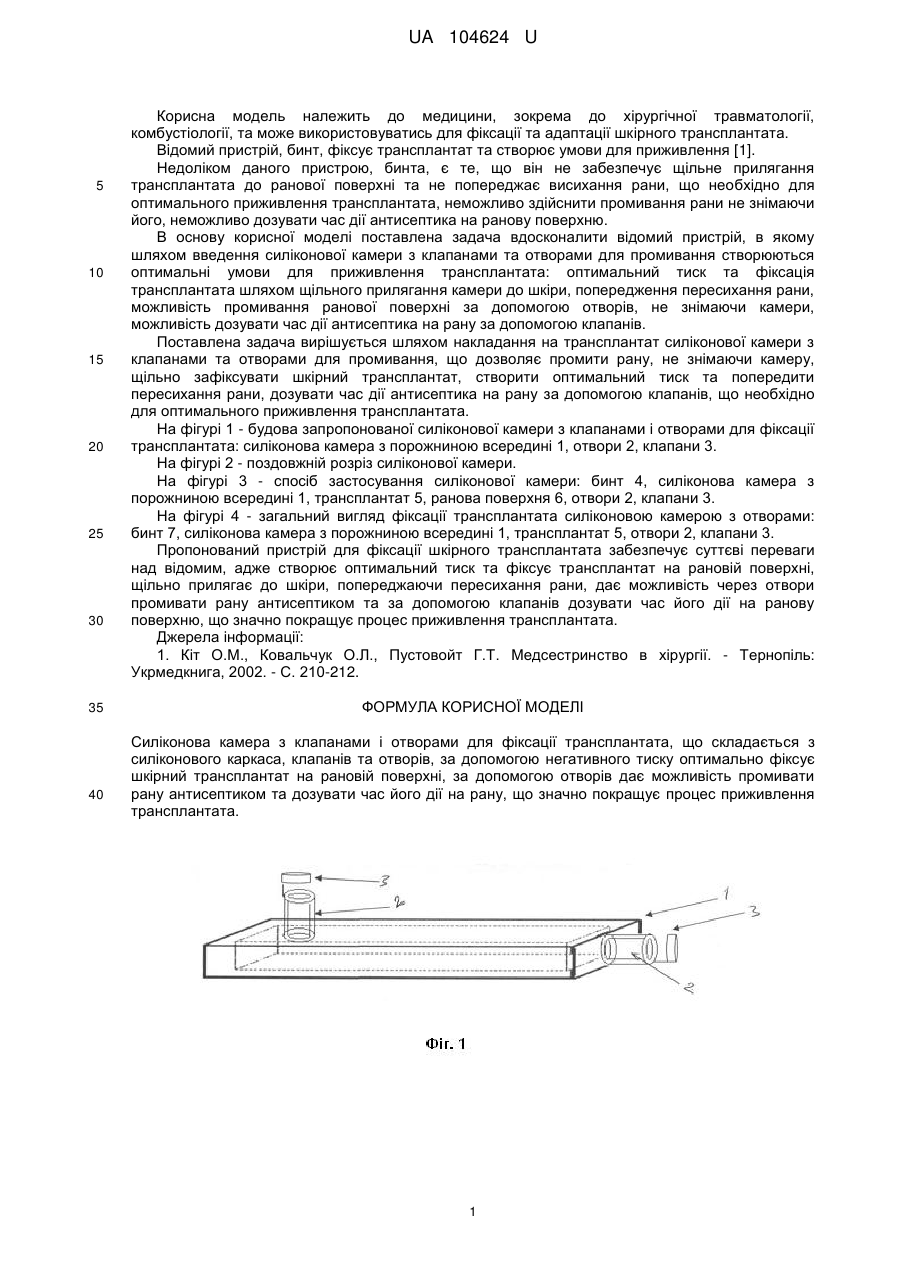

Реферат: Силіконова камера з клапанами і отворами для фіксації трансплантата складається з силіконового каркаса, клапанів та отворів, за допомогою негативного тиску оптимально фіксує шкірний трансплантат на рановій поверхні, за допомогою отворів дає можливість промивати рану антисептиком та дозувати час його дії на рану, що значно покращує процес приживлення трансплантата. UA 104624 U (12) UA 104624 U UA 104624 U 5 10 15 20 25 30 35 40 Корисна модель належить до медицини, зокрема до хірургічної травматології, комбустіології, та може використовуватись для фіксації та адаптації шкірного трансплантата. Відомий пристрій, бинт, фіксує трансплантат та створює умови для приживлення [1]. Недоліком даного пристрою, бинта, є те, що він не забезпечує щільне прилягання трансплантата до ранової поверхні та не попереджає висихання рани, що необхідно для оптимального приживлення трансплантата, неможливо здійснити промивання рани не знімаючи його, неможливо дозувати час дії антисептика на ранову поверхню. В основу корисної моделі поставлена задача вдосконалити відомий пристрій, в якому шляхом введення силіконової камери з клапанами та отворами для промивання створюються оптимальні умови для приживлення трансплантата: оптимальний тиск та фіксація трансплантата шляхом щільного прилягання камери до шкіри, попередження пересихання рани, можливість промивання ранової поверхні за допомогою отворів, не знімаючи камери, можливість дозувати час дії антисептика на рану за допомогою клапанів. Поставлена задача вирішується шляхом накладання на трансплантат силіконової камери з клапанами та отворами для промивання, що дозволяє промити рану, не знімаючи камеру, щільно зафіксувати шкірний трансплантат, створити оптимальний тиск та попередити пересихання рани, дозувати час дії антисептика на рану за допомогою клапанів, що необхідно для оптимального приживлення трансплантата. На фігурі 1 - будова запропонованої силіконової камери з клапанами і отворами для фіксації трансплантата: силіконова камера з порожниною всередині 1, отвори 2, клапани 3. На фігурі 2 - поздовжній розріз силіконової камери. На фігурі 3 - спосіб застосування силіконової камери: бинт 4, силіконова камера з порожниною всередині 1, трансплантат 5, ранова поверхня 6, отвори 2, клапани 3. На фігурі 4 - загальний вигляд фіксації трансплантата силіконовою камерою з отворами: бинт 7, силіконова камера з порожниною всередині 1, трансплантат 5, отвори 2, клапани 3. Пропонований пристрій для фіксації шкірного трансплантата забезпечує суттєві переваги над відомим, адже створює оптимальний тиск та фіксує трансплантат на рановій поверхні, щільно прилягає до шкіри, попереджаючи пересихання рани, дає можливість через отвори промивати рану антисептиком та за допомогою клапанів дозувати час його дії на ранову поверхню, що значно покращує процес приживлення трансплантата. Джерела інформації: 1. Кіт О.М., Ковальчук О.Л., Пустовойт Г.Т. Медсестринcтво в хірургії. - Тернопіль: Укрмедкнига, 2002. - С. 210-212. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Силіконова камера з клапанами і отворами для фіксації трансплантата, що складається з силіконового каркаса, клапанів та отворів, за допомогою негативного тиску оптимально фіксує шкірний трансплантат на рановій поверхні, за допомогою отворів дає можливість промивати рану антисептиком та дозувати час його дії на рану, що значно покращує процес приживлення трансплантата. 1 UA 104624 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
