Пристрій для змішування вугілля і магнетитової суспензії перед подачею в збагачувальний пристрій

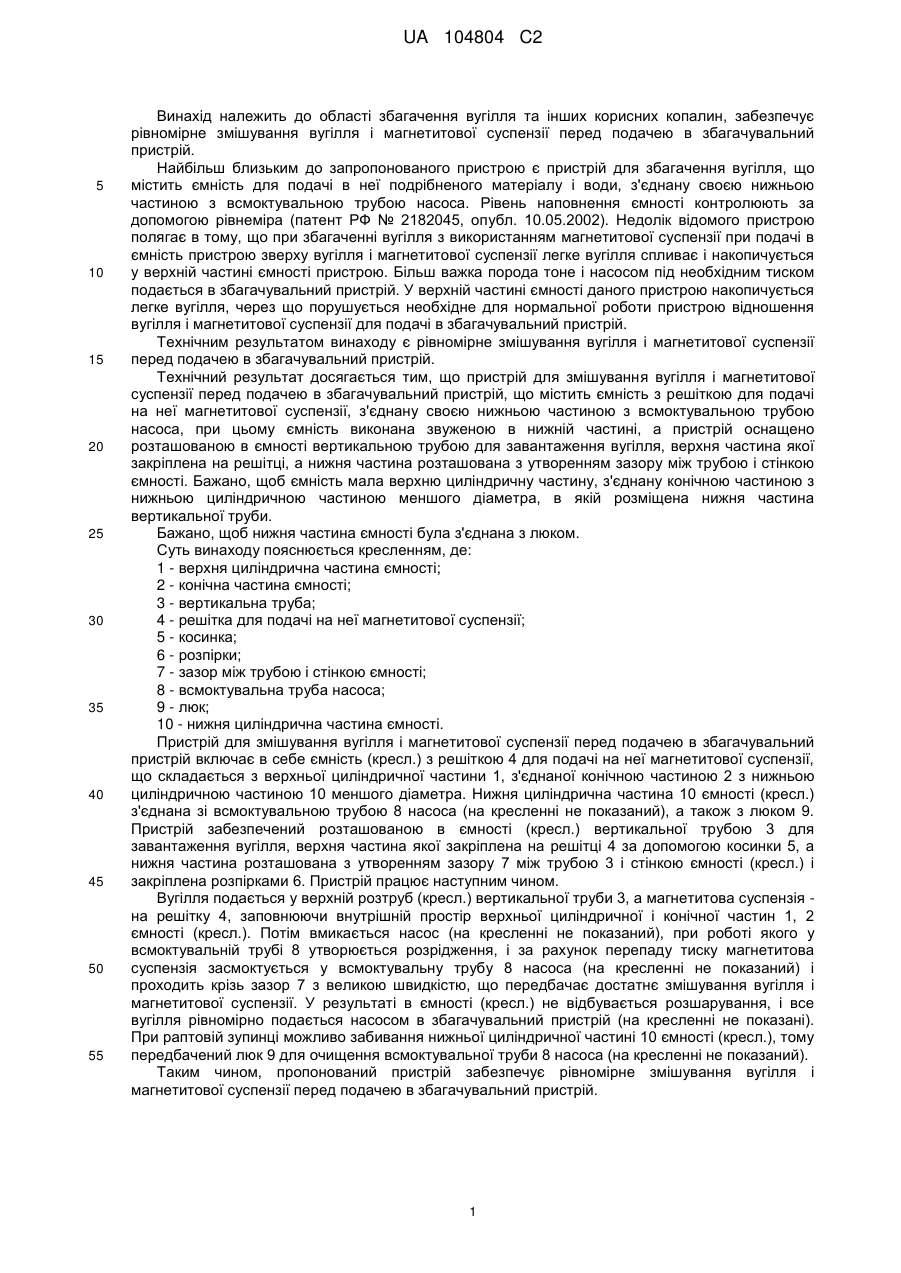

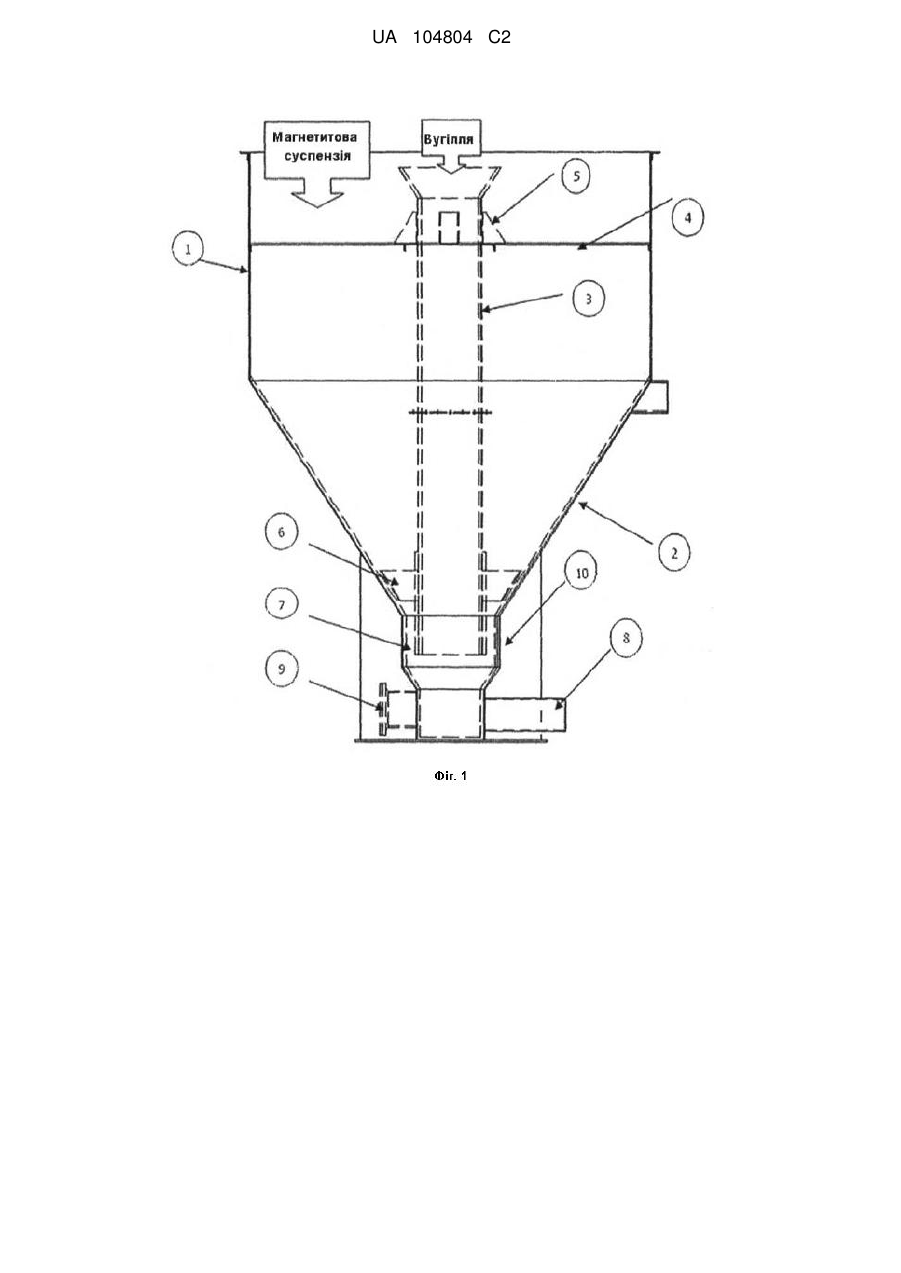

Реферат: Винахід належить до збагачення вугілля та інших корисних копалин. Пристрій для змішування вугілля і магнетитової суспензії перед подачею в збагачувальний пристрій містить ємність з решіткою для подачі на неї магнетитової суспензії, з'єднану своєю нижньою частиною з всмоктувальною трубою насоса. Ємність виконана звуженою в нижній частині, а пристрій забезпечений розташованою в ємності вертикальною трубою для завантаження вугілля, верхня частина якої закріплена на решітці, а нижня частина розташована з утворенням зазору між трубою і стінкою ємності. Технічним результатом винаходу є рівномірне змішування вугілля і магнетитової суспензії перед подачею в збагачувальний пристрій. UA 104804 C2 (12) UA 104804 C2 UA 104804 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до області збагачення вугілля та інших корисних копалин, забезпечує рівномірне змішування вугілля і магнетитової суспензії перед подачею в збагачувальний пристрій. Найбільш близьким до запропонованого пристрою є пристрій для збагачення вугілля, що містить ємність для подачі в неї подрібненого матеріалу і води, з'єднану своєю нижньою частиною з всмоктувальною трубою насоса. Рівень наповнення ємності контролюють за допомогою рівнеміра (патент РФ № 2182045, опубл. 10.05.2002). Недолік відомого пристрою полягає в тому, що при збагаченні вугілля з використанням магнетитової суспензії при подачі в ємність пристрою зверху вугілля і магнетитової суспензії легке вугілля спливає і накопичується у верхній частині ємності пристрою. Більш важка порода тоне і насосом під необхідним тиском подається в збагачувальний пристрій. У верхній частині ємності даного пристрою накопичується легке вугілля, через що порушується необхідне для нормальної роботи пристрою відношення вугілля і магнетитової суспензії для подачі в збагачувальний пристрій. Технічним результатом винаходу є рівномірне змішування вугілля і магнетитової суспензії перед подачею в збагачувальний пристрій. Технічний результат досягається тим, що пристрій для змішування вугілля і магнетитової суспензії перед подачею в збагачувальний пристрій, що містить ємність з решіткою для подачі на неї магнетитової суспензії, з'єднану своєю нижньою частиною з всмоктувальною трубою насоса, при цьому ємність виконана звуженою в нижній частині, а пристрій оснащено розташованою в ємності вертикальною трубою для завантаження вугілля, верхня частина якої закріплена на решітці, а нижня частина розташована з утворенням зазору між трубою і стінкою ємності. Бажано, щоб ємність мала верхню циліндричну частину, з'єднану конічною частиною з нижньою циліндричною частиною меншого діаметра, в якій розміщена нижня частина вертикальної труби. Бажано, щоб нижня частина ємності була з'єднана з люком. Суть винаходу пояснюється кресленням, де: 1 - верхня циліндрична частина ємності; 2 - конічна частина ємності; 3 - вертикальна труба; 4 - решітка для подачі на неї магнетитової суспензії; 5 - косинка; 6 - розпірки; 7 - зазор між трубою і стінкою ємності; 8 - всмоктувальна труба насоса; 9 - люк; 10 - нижня циліндрична частина ємності. Пристрій для змішування вугілля і магнетитової суспензії перед подачею в збагачувальний пристрій включає в себе ємність (кресл.) з решіткою 4 для подачі на неї магнетитової суспензії, що складається з верхньої циліндричної частини 1, з'єднаної конічною частиною 2 з нижньою циліндричною частиною 10 меншого діаметра. Нижня циліндрична частина 10 ємності (кресл.) з'єднана зі всмоктувальною трубою 8 насоса (на кресленні не показаний), а також з люком 9. Пристрій забезпечений розташованою в ємності (кресл.) вертикальної трубою 3 для завантаження вугілля, верхня частина якої закріплена на решітці 4 за допомогою косинки 5, а нижня частина розташована з утворенням зазору 7 між трубою 3 і стінкою ємності (кресл.) і закріплена розпірками 6. Пристрій працює наступним чином. Вугілля подається у верхній розтруб (кресл.) вертикальної труби 3, а магнетитова суспензія на решітку 4, заповнюючи внутрішній простір верхньої циліндричної і конічної частин 1, 2 ємності (кресл.). Потім вмикається насос (на кресленні не показаний), при роботі якого у всмоктувальній трубі 8 утворюється розрідження, і за рахунок перепаду тиску магнетитова суспензія засмоктується у всмоктувальну трубу 8 насоса (на кресленні не показаний) і проходить крізь зазор 7 з великою швидкістю, що передбачає достатнє змішування вугілля і магнетитової суспензії. У результаті в ємності (кресл.) не відбувається розшарування, і все вугілля рівномірно подається насосом в збагачувальний пристрій (на кресленні не показані). При раптовій зупинці можливо забивання нижньої циліндричної частині 10 ємності (кресл.), тому передбачений люк 9 для очищення всмоктувальної труби 8 насоса (на кресленні не показаний). Таким чином, пропонований пристрій забезпечує рівномірне змішування вугілля і магнетитової суспензії перед подачею в збагачувальний пристрій. 1 UA 104804 C2 ФОРМУЛА ВИНАХОДУ 5 10 1. Пристрій для змішування вугілля і магнетитової суспензії перед подачею в збагачувальний пристрій, що містить ємність з решіткою для подачі на неї магнетитової суспензії, з'єднану своєю нижньою частиною з всмоктувальною трубою насоса, при цьому ємність виконана звуженою в нижній частині, а пристрій забезпечений розташованою в ємності вертикальною трубою для завантаження вугілля, верхня частина якої закріплена на решітці, а нижня частина розташована з утворенням зазору між трубою і стінкою ємності. 2. Пристрій за п. 1, який відрізняється тим, що ємність має верхню циліндричну частину, з'єднану конічною частиною з нижньою циліндричною частиною меншого діаметра, в якій розміщена нижня частина вертикальної труби. 3. Пристрій за п. 1, який відрізняється тим, що нижня частина ємності з'єднана з люком. Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
