Вузол з’єднання плит з ригелем у збірно-монолітних перекриттях

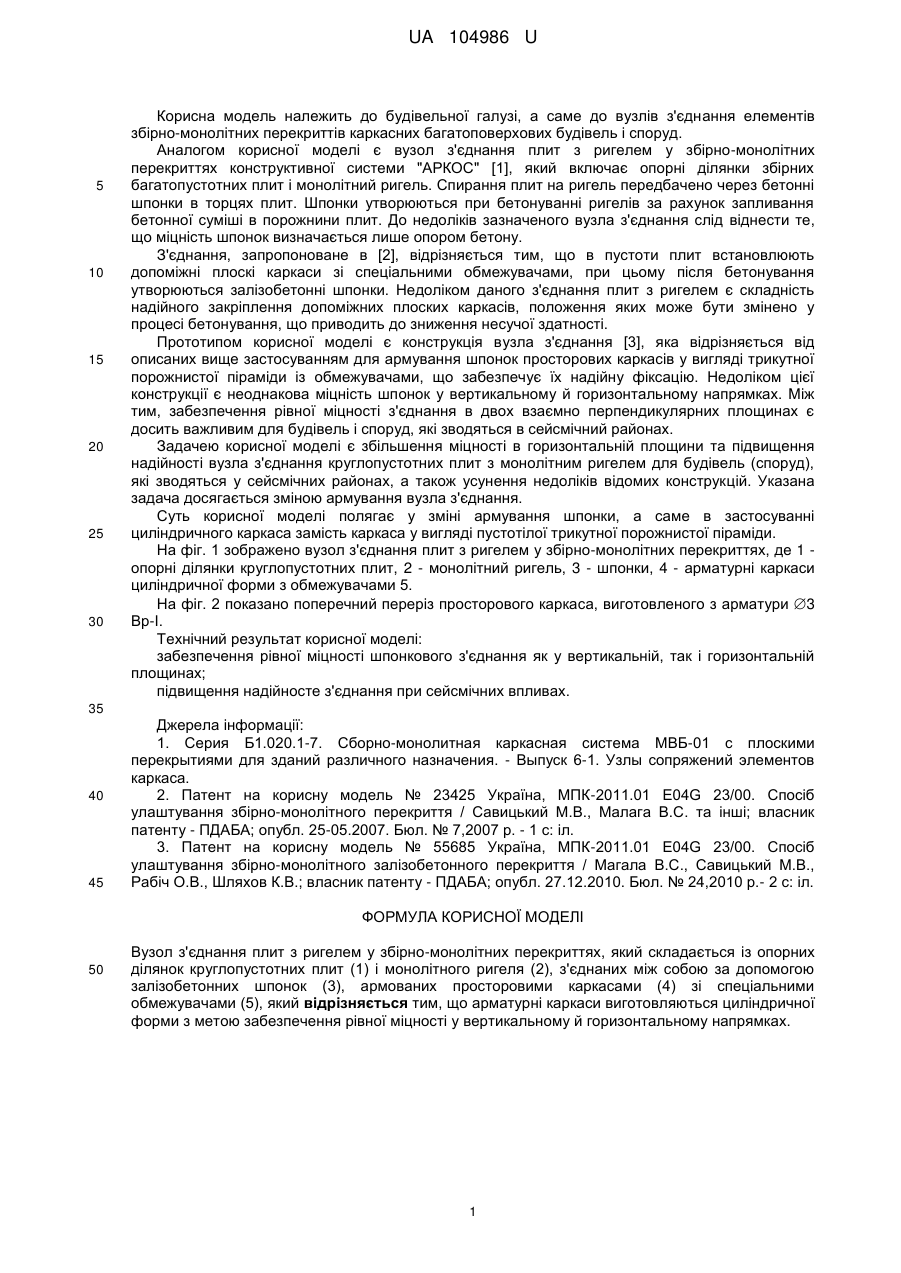

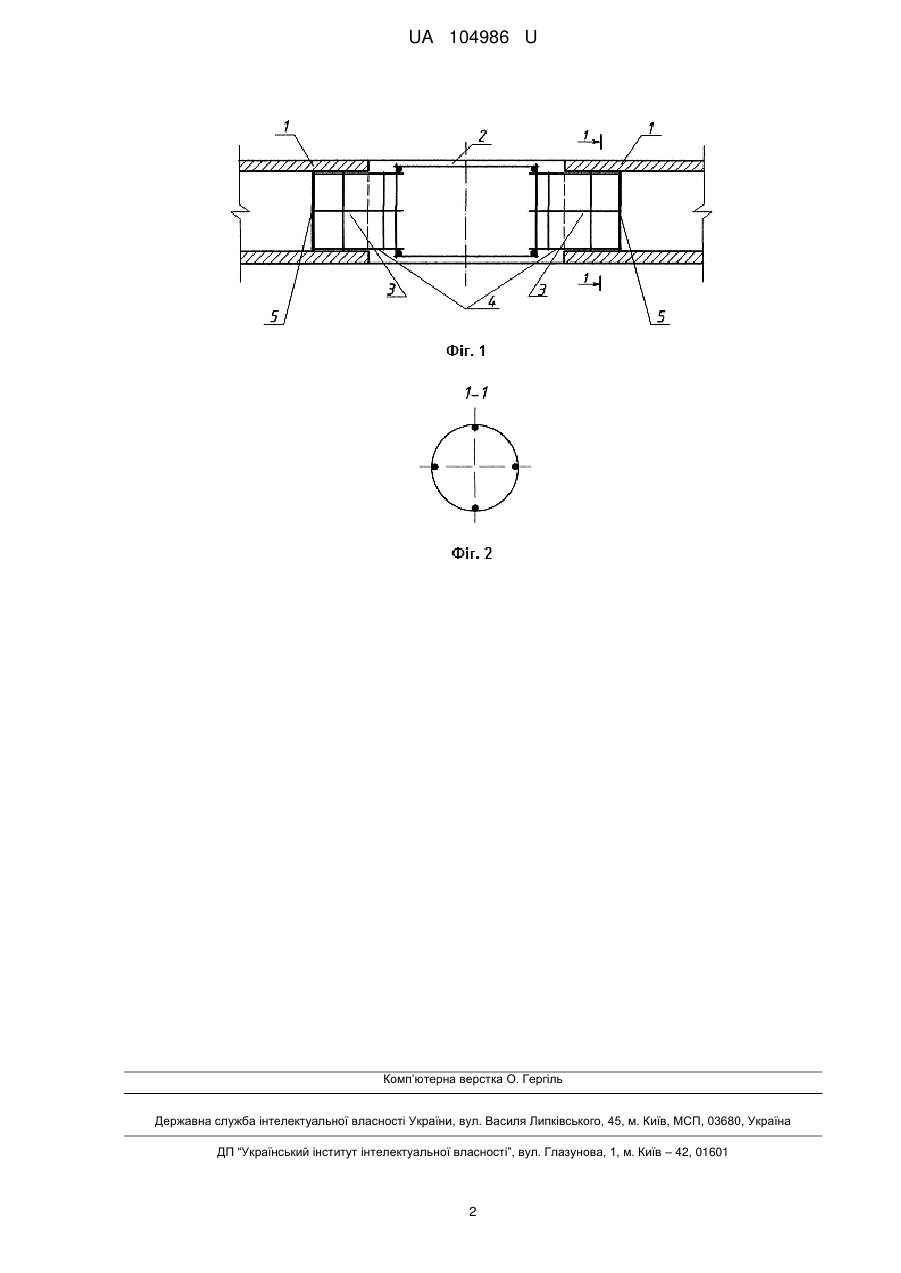

Реферат: Вузол з'єднання плит з ригелем у збірно-монолітних перекриттях складається із опорних ділянок круглопустотних плит і монолітного ригеля, з'єднаних між собою за допомогою залізобетонних шпонок, армованих просторовими каркасами зі спеціальними обмежувачами. Арматурні каркаси виготовляють циліндричної форми. UA 104986 U (12) UA 104986 U UA 104986 U 5 10 15 20 25 30 Корисна модель належить до будівельної галузі, а саме до вузлів з'єднання елементів збірно-монолітних перекриттів каркасних багатоповерхових будівель і споруд. Аналогом корисної моделі є вузол з'єднання плит з ригелем у збірно-монолітних перекриттях конструктивної системи "АРКОС" [1], який включає опорні ділянки збірних багатопустотних плит і монолітний ригель. Спирання плит на ригель передбачено через бетонні шпонки в торцях плит. Шпонки утворюються при бетонуванні ригелів за рахунок запливання бетонної суміші в порожнини плит. До недоліків зазначеного вузла з'єднання слід віднести те, що міцність шпонок визначається лише опором бетону. З'єднання, запропоноване в [2], відрізняється тим, що в пустоти плит встановлюють допоміжні плоскі каркаси зі спеціальними обмежувачами, при цьому після бетонування утворюються залізобетонні шпонки. Недоліком даного з'єднання плит з ригелем є складність надійного закріплення допоміжних плоских каркасів, положення яких може бути змінено у процесі бетонування, що приводить до зниження несучої здатності. Прототипом корисної моделі є конструкція вузла з'єднання [3], яка відрізняється від описаних вище застосуванням для армування шпонок просторових каркасів у вигляді трикутної порожнистої піраміди із обмежувачами, що забезпечує їх надійну фіксацію. Недоліком цієї конструкції є неоднакова міцність шпонок у вертикальному й горизонтальному напрямках. Між тим, забезпечення рівної міцності з'єднання в двох взаємно перпендикулярних площинах є досить важливим для будівель і споруд, які зводяться в сейсмічний районах. Задачею корисної моделі є збільшення міцності в горизонтальній площини та підвищення надійності вузла з'єднання круглопустотних плит з монолітним ригелем для будівель (споруд), які зводяться у сейсмічних районах, а також усунення недоліків відомих конструкцій. Указана задача досягається зміною армування вузла з'єднання. Суть корисної моделі полягає у зміні армування шпонки, а саме в застосуванні циліндричного каркаса замість каркаса у вигляді пустотілої трикутної порожнистої піраміди. На фіг. 1 зображено вузол з'єднання плит з ригелем у збірно-монолітних перекриттях, де 1 опорні ділянки круглопустотних плит, 2 - монолітний ригель, 3 - шпонки, 4 - арматурні каркаси циліндричної форми з обмежувачами 5. На фіг. 2 показано поперечний переріз просторового каркаса, виготовленого з арматури 3 Вр-І. Технічний результат корисної моделі: забезпечення рівної міцності шпонкового з'єднання як у вертикальній, так і горизонтальній площинах; підвищення надійносте з'єднання при сейсмічних впливах. 35 40 45 Джерела інформації: 1. Серия Б1.020.1-7. Сборно-монолитная каркасная система МВБ-01 с плоскими перекрытиями для зданий различного назначения. - Выпуск 6-1. Узлы сопряжений элементов каркаса. 2. Патент на корисну модель № 23425 Україна, МПК-2011.01 E04G 23/00. Спосіб улаштування збірно-монолітного перекриття / Савицький М.В., Малага B.C. та інші; власник патенту - ПДАБА; опубл. 25-05.2007. Бюл. № 7,2007 р. - 1 с: іл. 3. Патент на корисну модель № 55685 Україна, МПК-2011.01 E04G 23/00. Спосіб улаштування збірно-монолітного залізобетонного перекриття / Магала B.C., Савицький М.В., Рабіч О.В., Шляхов К.В.; власник патенту - ПДАБА; опубл. 27.12.2010. Бюл. № 24,2010 р.- 2 с: іл. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Вузол з'єднання плит з ригелем у збірно-монолітних перекриттях, який складається із опорних ділянок круглопустотних плит (1) і монолітного ригеля (2), з'єднаних між собою за допомогою залізобетонних шпонок (3), армованих просторовими каркасами (4) зі спеціальними обмежувачами (5), який відрізняється тим, що арматурні каркаси виготовляються циліндричної форми з метою забезпечення рівної міцності у вертикальному й горизонтальному напрямках. 1 UA 104986 U Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
