Спосіб виготовлення анатомічних препаратів трубчастих і паренхіматозних органів у вакуумі

Завантажити PDF файл.

Формула / Реферат

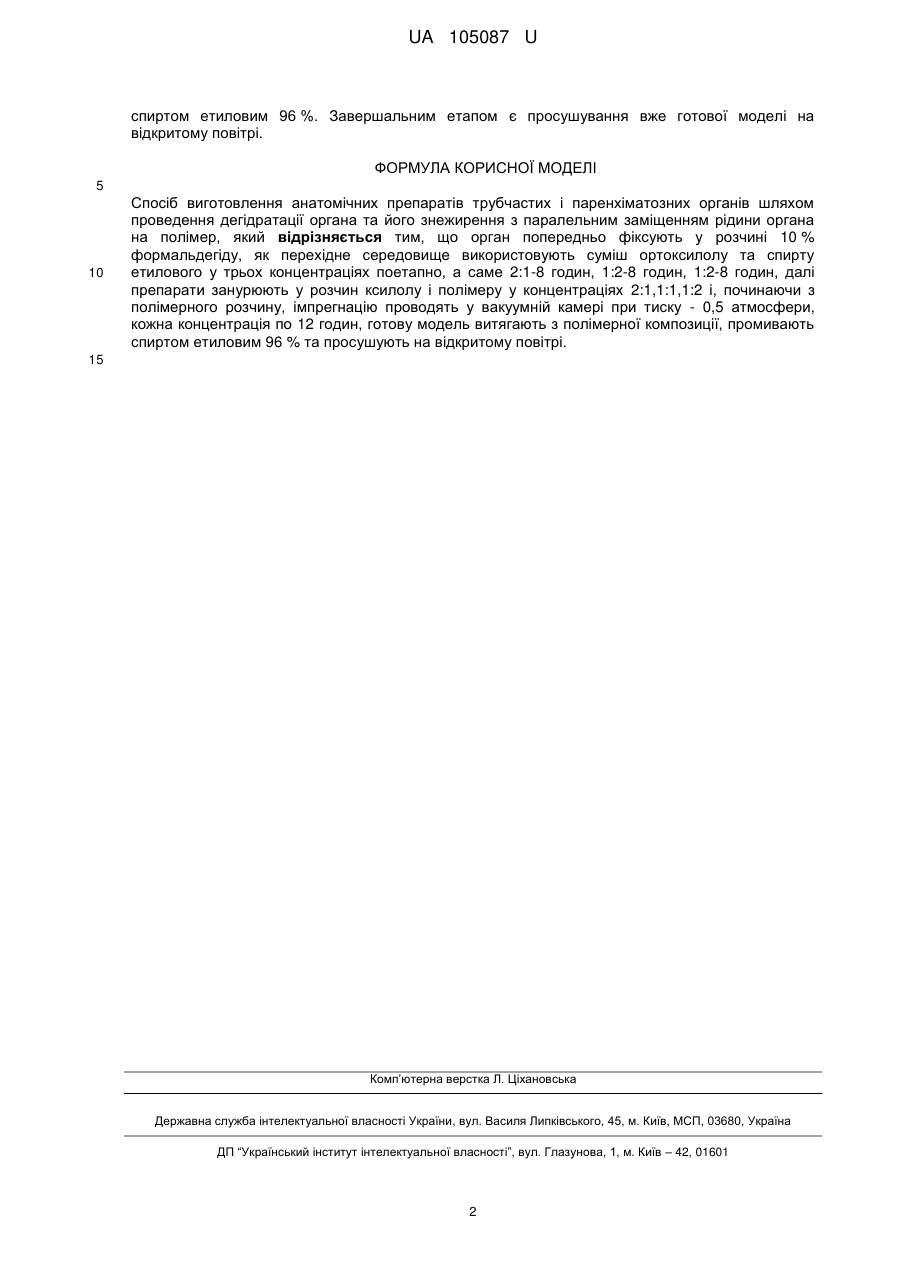

Спосіб виготовлення анатомічних препаратів трубчастих і паренхіматозних органів шляхом проведення дегідратації органа та його знежирення з паралельним заміщенням рідини органа на полімер, який відрізняється тим, що орган попередньо фіксують у розчині 10 % формальдегіду, як перехідне середовище використовують суміш ортоксилолу та спирту етилового у трьох концентраціях поетапно, а саме 2:1-8 годин, 1:2-8 годин, 1:2-8 годин, далі препарати занурюють у розчин ксилолу і полімеру у концентраціях 2:1,1:1,1:2 і, починаючи з полімерного розчину, імпрегнацію проводять у вакуумній камері при тиску - 0,5 атмосфери, кожна концентрація по 12 годин, готову модель витягають з полімерної композиції, промивають спиртом етиловим 96 % та просушують на відкритому повітрі.

Текст

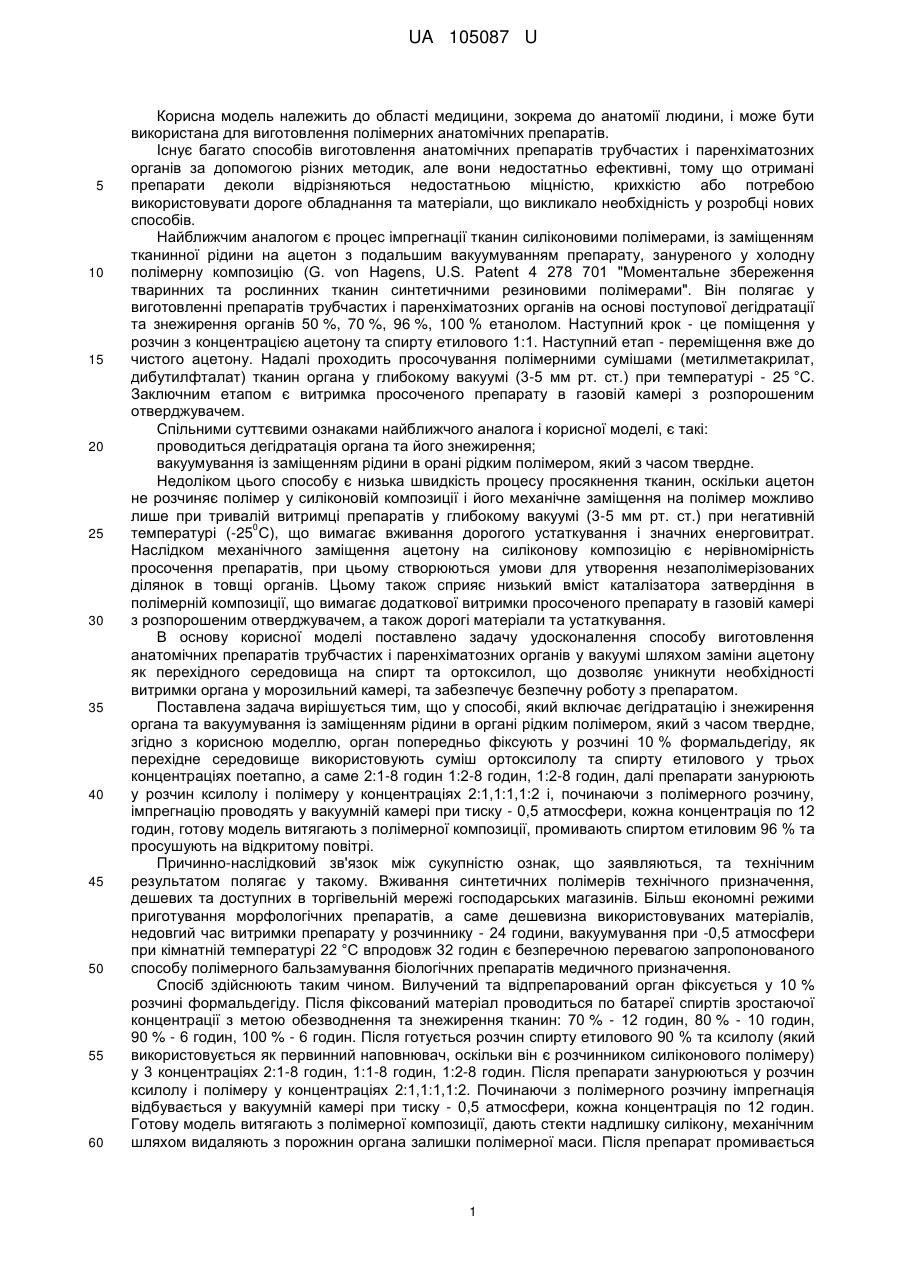

Реферат: Спосіб виготовлення анатомічних препаратів трубчастих і паренхіматозних органів шляхом проведення дегідратації органа та його знежирення з паралельним заміщенням рідини органа на полімер. Орган попередньо фіксують у розчині формальдегіду, як перехідне середовище використовують суміш ортоксилолу та спирту етилового у трьох концентраціях поетапно. Далі препарати занурюють у розчин ксилолу і полімеру у концентраціях, починаючи з полімерного розчину. Імпрегнацію проводять у вакуумній камері. Готову модель витягають з полімерної композиції, промивають спиртом етиловим та просушують на відкритому повітрі. UA 105087 U (12) UA 105087 U UA 105087 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області медицини, зокрема до анатомії людини, і може бути використана для виготовлення полімерних анатомічних препаратів. Існує багато способів виготовлення анатомічних препаратів трубчастих і паренхіматозних органів за допомогою різних методик, але вони недостатньо ефективні, тому що отримані препарати деколи відрізняються недостатньою міцністю, крихкістю або потребою використовувати дороге обладнання та матеріали, що викликало необхідність у розробці нових способів. Найближчим аналогом є процес імпрегнації тканин силіконовими полімерами, із заміщенням тканинної рідини на ацетон з подальшим вакуумуванням препарату, зануреного у холодну полімерну композицію (G. von Hagens, U.S. Patent 4 278 701 "Моментальне збереження тваринних та рослинних тканин синтетичними резиновими полімерами". Він полягає у виготовленні препаратів трубчастих і паренхіматозних органів на основі поступової дегідратації та знежирення органів 50 %, 70 %, 96 %, 100 % етанолом. Наступний крок - це поміщення у розчин з концентрацією ацетону та спирту етилового 1:1. Наступний етап - переміщення вже до чистого ацетону. Надалі проходить просочування полімерними сумішами (метилметакрилат, дибутилфталат) тканин органа у глибокому вакуумі (3-5 мм рт. ст.) при температурі - 25 °C. Заключним етапом є витримка просоченого препарату в газовій камері з розпорошеним отверджувачем. Спільними суттєвими ознаками найближчого аналога і корисної моделі, є такі: проводиться дегідратація органа та його знежирення; вакуумування із заміщенням рідини в орані рідким полімером, який з часом твердне. Недоліком цього способу є низька швидкість процесу просякнення тканин, оскільки ацетон не розчиняє полімер у силіконовій композиції і його механічне заміщення на полімер можливо лише при тривалій витримці препаратів у глибокому вакуумі (3-5 мм рт. ст.) при негативній 0 температурі (-25 С), що вимагає вживання дорогого устаткування і значних енерговитрат. Наслідком механічного заміщення ацетону на силіконову композицію є нерівномірність просочення препаратів, при цьому створюються умови для утворення незаполімерізованих ділянок в товщі органів. Цьому також сприяє низький вміст каталізатора затвердіння в полімерній композиції, що вимагає додаткової витримки просоченого препарату в газовій камері з розпорошеним отверджувачем, а також дорогі матеріали та устаткування. В основу корисної моделі поставлено задачу удосконалення способу виготовлення анатомічних препаратів трубчастих і паренхіматозних органів у вакуумі шляхом заміни ацетону як перехідного середовища на спирт та ортоксилол, що дозволяє уникнути необхідності витримки органа у морозильний камері, та забезпечує безпечну роботу з препаратом. Поставлена задача вирішується тим, що у способі, який включає дегідратацію і знежирення органа та вакуумування із заміщенням рідини в органі рідким полімером, який з часом твердне, згідно з корисною моделлю, орган попередньо фіксують у розчині 10 % формальдегіду, як перехідне середовище використовують суміш ортоксилолу та спирту етилового у трьох концентраціях поетапно, а саме 2:1-8 годин 1:2-8 годин, 1:2-8 годин, далі препарати занурюють у розчин ксилолу і полімеру у концентраціях 2:1,1:1,1:2 і, починаючи з полімерного розчину, імпрегнацію проводять у вакуумній камері при тиску - 0,5 атмосфери, кожна концентрація по 12 годин, готову модель витягають з полімерної композиції, промивають спиртом етиловим 96 % та просушують на відкритому повітрі. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються, та технічним результатом полягає у такому. Вживання синтетичних полімерів технічного призначення, дешевих та доступних в торгівельній мережі господарських магазинів. Більш економні режими приготування морфологічних препаратів, а саме дешевизна використовуваних матеріалів, недовгий час витримки препарату у розчиннику - 24 години, вакуумування при -0,5 атмосфери при кімнатній температурі 22 °C впродовж 32 годин є безперечною перевагою запропонованого способу полімерного бальзамування біологічних препаратів медичного призначення. Спосіб здійснюють таким чином. Вилучений та відпрепарований орган фіксується у 10 % розчині формальдегіду. Після фіксований матеріал проводиться по батареї спиртів зростаючої концентрації з метою обезводнення та знежирення тканин: 70 % - 12 годин, 80 % - 10 годин, 90 % - 6 годин, 100 % - 6 годин. Після готується розчин спирту етилового 90 % та ксилолу (який використовується як первинний наповнювач, оскільки він є розчинником силіконового полімеру) у 3 концентраціях 2:1-8 годин, 1:1-8 годин, 1:2-8 годин. Після препарати занурюються у розчин ксилолу і полімеру у концентраціях 2:1,1:1,1:2. Починаючи з полімерного розчину імпрегнація відбувається у вакуумній камері при тиску - 0,5 атмосфери, кожна концентрація по 12 годин. Готову модель витягають з полімерної композиції, дають стекти надлишку силікону, механічним шляхом видаляють з порожнин органа залишки полімерної маси. Після препарат промивається 1 UA 105087 U спиртом етиловим 96 %. Завершальним етапом є просушування вже готової моделі на відкритому повітрі. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Спосіб виготовлення анатомічних препаратів трубчастих і паренхіматозних органів шляхом проведення дегідратації органа та його знежирення з паралельним заміщенням рідини органа на полімер, який відрізняється тим, що орган попередньо фіксують у розчині 10 % формальдегіду, як перехідне середовище використовують суміш ортоксилолу та спирту етилового у трьох концентраціях поетапно, а саме 2:1-8 годин, 1:2-8 годин, 1:2-8 годин, далі препарати занурюють у розчин ксилолу і полімеру у концентраціях 2:1,1:1,1:2 і, починаючи з полімерного розчину, імпрегнацію проводять у вакуумній камері при тиску - 0,5 атмосфери, кожна концентрація по 12 годин, готову модель витягають з полімерної композиції, промивають спиртом етиловим 96 % та просушують на відкритому повітрі. 15 Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2

Дивитися

Додаткова інформація

МПК / Мітки

МПК: G09B 23/28, A01N 1/02

Мітки: паренхіматозних, органів, спосіб, виготовлення, препаратів, анатомічних, трубчастих, вакуумі
