Спосіб виготовлення анатомічних препаратів трубчастих і порожнистих органів

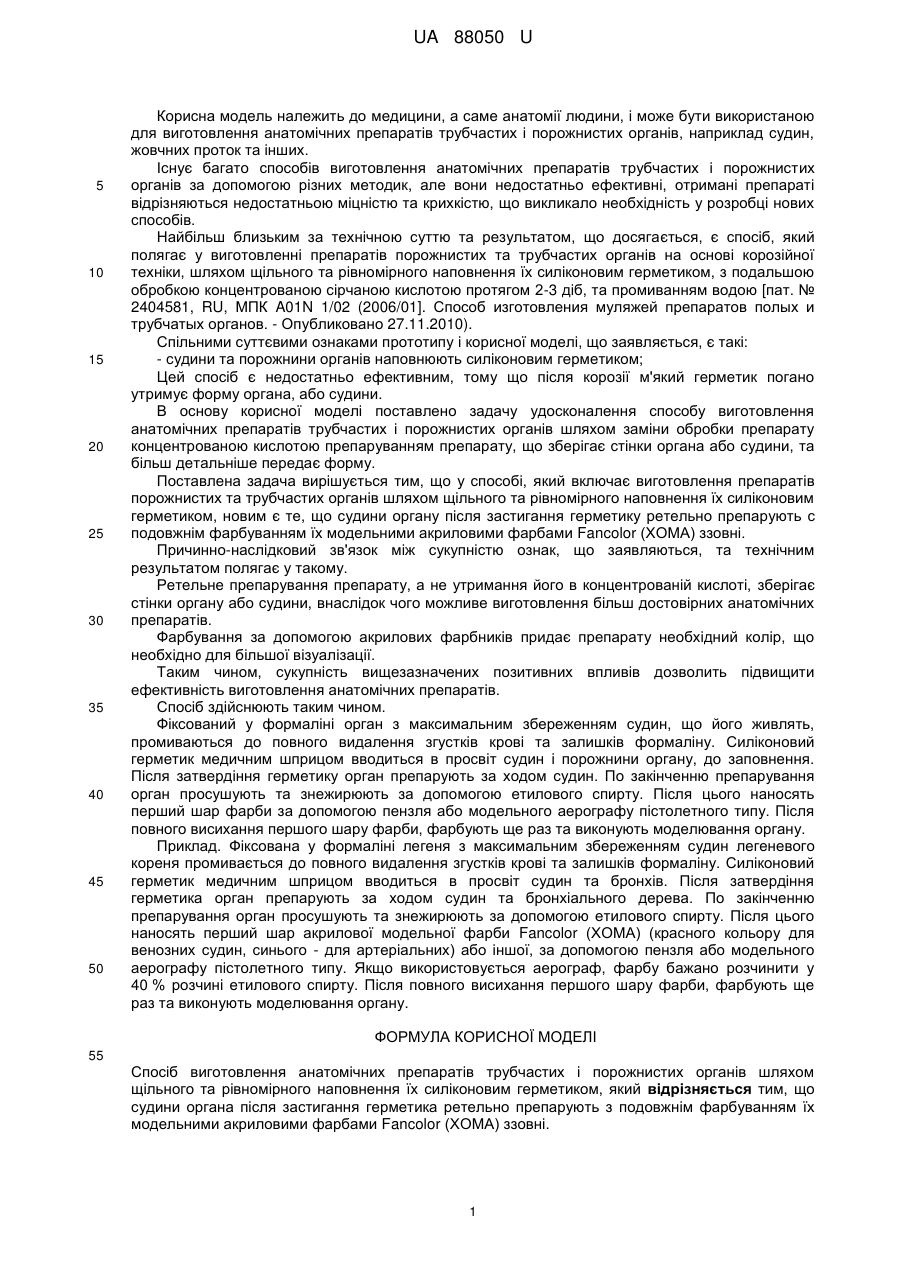

Реферат: Спосіб виготовлення анатомічних препаратів трубчастих і порожнистих органів шляхом щільного та рівномірного наповнення їх силіконовим герметиком, причому судини органа після застигання герметика ретельно препарують з подовжнім фарбуванням їх модельними акриловими фарбами Fancolor (ХОМА) ззовні. UA 88050 U (12) UA 88050 U UA 88050 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до медицини, а саме анатомії людини, і може бути використаною для виготовлення анатомічних препаратів трубчастих і порожнистих органів, наприклад судин, жовчних проток та інших. Існує багато способів виготовлення анатомічних препаратів трубчастих і порожнистих органів за допомогою різних методик, але вони недостатньо ефективні, отримані препараті відрізняються недостатньою міцністю та крихкістю, що викликало необхідність у розробці нових способів. Найбільш близьким за технічною суттю та результатом, що досягається, є спосіб, який полягає у виготовленні препаратів порожнистих та трубчастих органів на основі корозійної техніки, шляхом щільного та рівномірного наповнення їх силіконовим герметиком, з подальшою обробкою концентрованою сірчаною кислотою протягом 2-3 діб, та промиванням водою [пат. № 2404581, RU, МПК A01N 1/02 (2006/01]. Способ изготовления муляжей препаратов полых и трубчатых органов. - Опубликовано 27.11.2010). Спільними суттєвими ознаками прототипу і корисної моделі, що заявляється, є такі: - судини та порожнини органів наповнюють силіконовим герметиком; Цей спосіб є недостатньо ефективним, тому що після корозії м'який герметик погано утримує форму органа, або судини. В основу корисної моделі поставлено задачу удосконалення способу виготовлення анатомічних препаратів трубчастих і порожнистих органів шляхом заміни обробки препарату концентрованою кислотою препаруванням препарату, що зберігає стінки органа або судини, та більш детальніше передає форму. Поставлена задача вирішується тим, що у способі, який включає виготовлення препаратів порожнистих та трубчастих органів шляхом щільного та рівномірного наповнення їх силіконовим герметиком, новим є те, що судини органу після застигання герметику ретельно препарують с подовжнім фарбуванням їх модельними акриловими фарбами Fancolor (ХОМА) ззовні. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються, та технічним результатом полягає у такому. Ретельне препарування препарату, а не утримання його в концентрованій кислоті, зберігає стінки органу або судини, внаслідок чого можливе виготовлення більш достовірних анатомічних препаратів. Фарбування за допомогою акрилових фарбників придає препарату необхідний колір, що необхідно для більшої візуалізації. Таким чином, сукупність вищезазначених позитивних впливів дозволить підвищити ефективність виготовлення анатомічних препаратів. Спосіб здійснюють таким чином. Фіксований у формаліні орган з максимальним збереженням судин, що його живлять, промиваються до повного видалення згустків крові та залишків формаліну. Силіконовий герметик медичним шприцом вводиться в просвіт судин і порожнини органу, до заповнення. Після затвердіння герметику орган препарують за ходом судин. По закінченню препарування орган просушують та знежирюють за допомогою етилового спирту. Після цього наносять перший шар фарби за допомогою пензля або модельного аерографу пістолетного типу. Після повного висихання першого шару фарби, фарбують ще раз та виконують моделювання органу. Приклад. Фіксована у формаліні легеня з максимальним збереженням судин легеневого кореня промивається до повного видалення згустків крові та залишків формаліну. Силіконовий герметик медичним шприцом вводиться в просвіт судин та бронхів. Після затвердіння герметика орган препарують за ходом судин та бронхіального дерева. По закінченню препарування орган просушують та знежирюють за допомогою етилового спирту. Після цього наносять перший шар акрилової модельної фарби Fancolor (ХОМА) (красного кольору для венозних судин, синього - для артеріальних) або іншої, за допомогою пензля або модельного аерографу пістолетного типу. Якщо використовується аерограф, фарбу бажано розчинити у 40 % розчині етилового спирту. Після повного висихання першого шару фарби, фарбують ще раз та виконують моделювання органу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Спосіб виготовлення анатомічних препаратів трубчастих і порожнистих органів шляхом щільного та рівномірного наповнення їх силіконовим герметиком, який відрізняється тим, що судини органа після застигання герметика ретельно препарують з подовжнім фарбуванням їх модельними акриловими фарбами Fancolor (ХОМА) ззовні. 1 UA 88050 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
