Спосіб кріплення монтажної камери

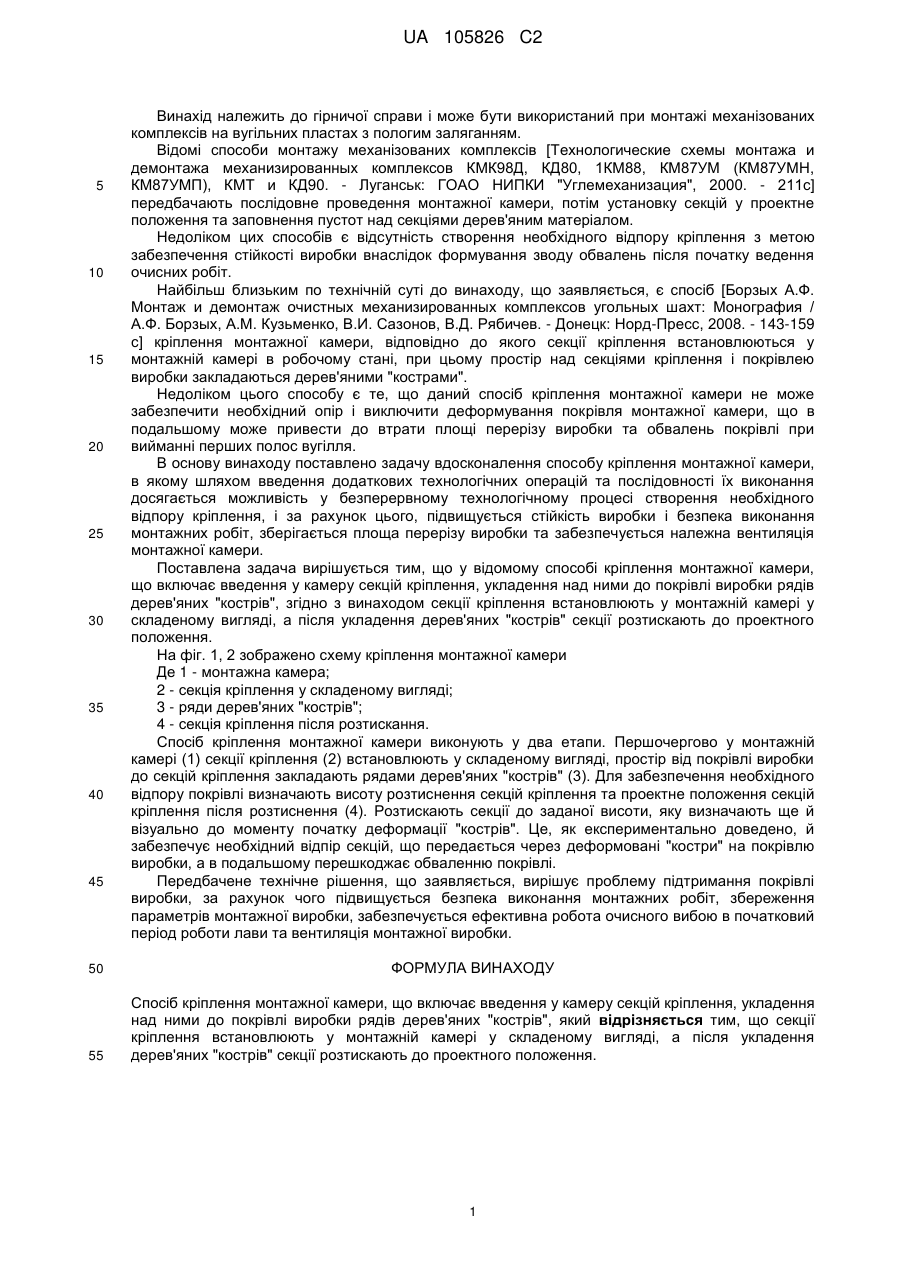

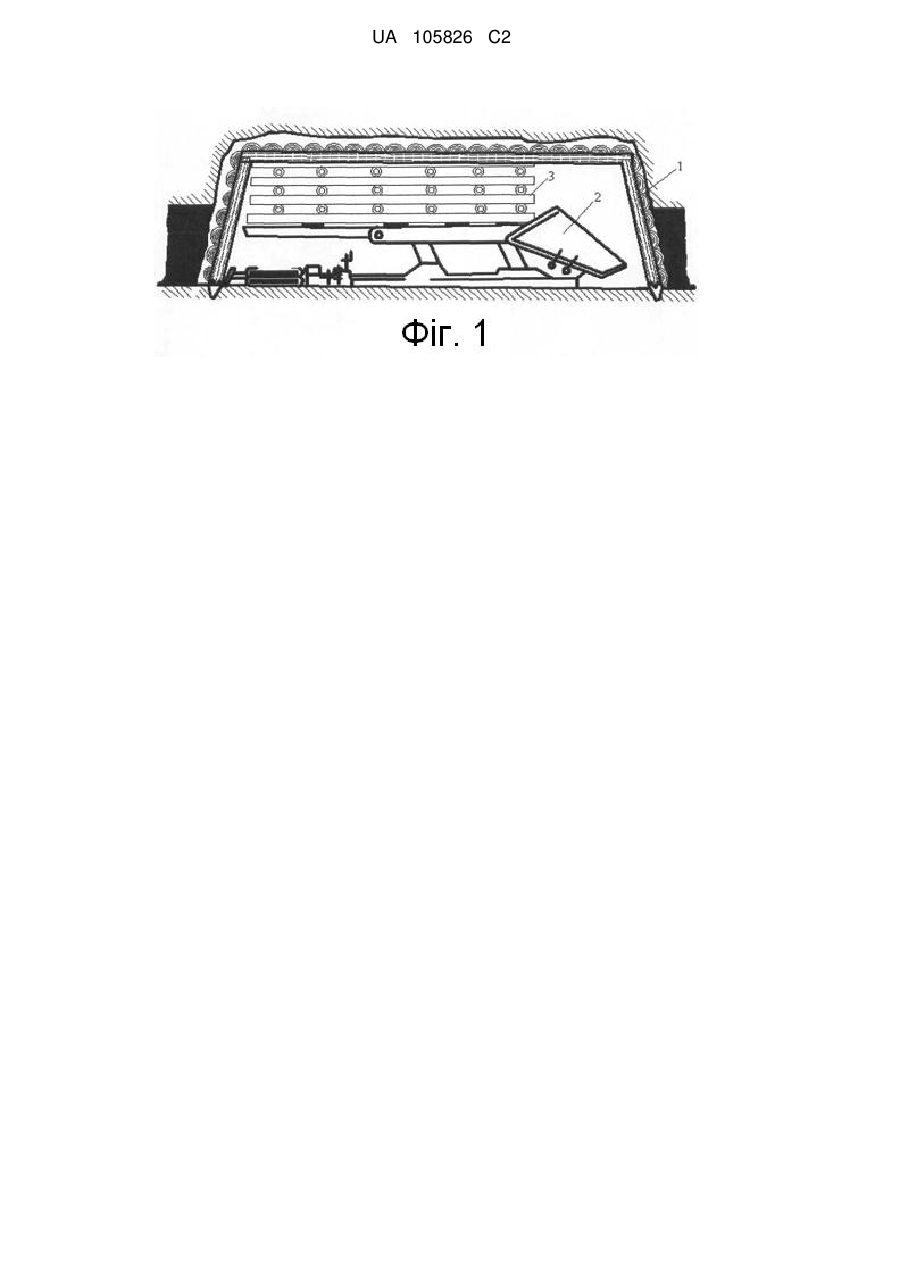

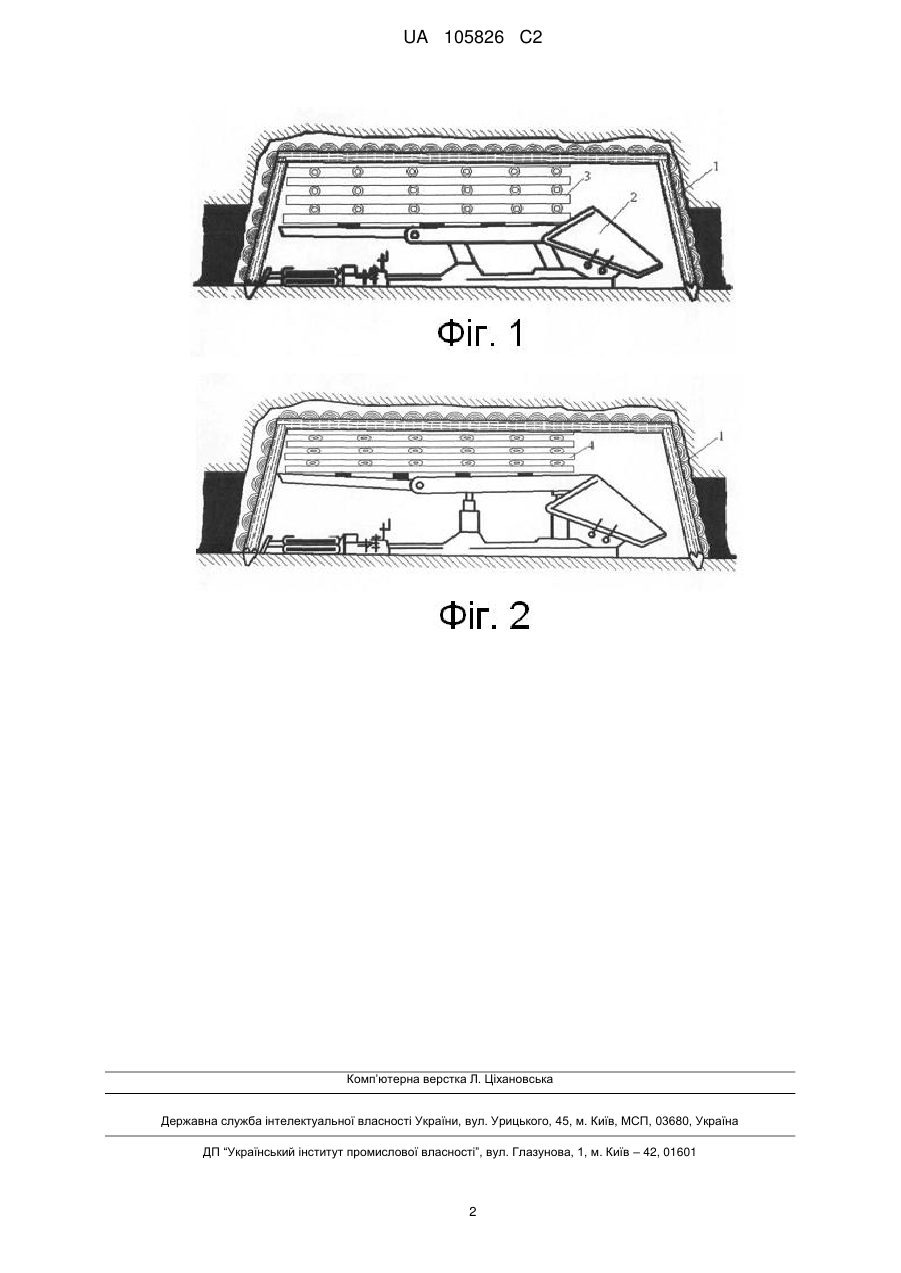

Реферат: Спосіб кріплення монтажної камери належить до гірничої справи і може бути використаний при монтажі механізованих комплексів на вугільних пластах з пологим заляганням. Секції кріплення встановлюють у монтажній камері у складеному вигляді, простір над секціями до покрівлі закладають дерев'яними "кострами", а далі секції розтискають до проектного положення. Технічний результат: досягається можливість у безперервному технологічному процесі створення необхідного відпору кріплення, і за рахунок цього, підвищується стійкість виробки, безпека виконання монтажних робіт, забезпечується ефективна робота очисного вибою в початковий період роботи лави та вентиляція монтажної камери. UA 105826 C2 (12) UA 105826 C2 UA 105826 C2 5 10 15 20 25 30 35 40 45 Винахід належить до гірничої справи і може бути використаний при монтажі механізованих комплексів на вугільних пластах з пологим заляганням. Відомі способи монтажу механізованих комплексів [Технологические схемы монтажа и демонтажа механизированных комплексов КМК98Д, КД80, 1КМ88, КМ87УМ (КМ87УМН, КМ87УМП), КМТ и КД90. - Луганськ: ГОАО НИПКИ "Углемеханизация", 2000. - 211с] передбачають послідовне проведення монтажної камери, потім установку секцій у проектне положення та заповнення пустот над секціями дерев'яним матеріалом. Недоліком цих способів є відсутність створення необхідного відпору кріплення з метою забезпечення стійкості виробки внаслідок формування зводу обвалень після початку ведення очисних робіт. Найбільш близьким по технічній суті до винаходу, що заявляється, є спосіб [Борзых А.Ф. Монтаж и демонтаж очистных механизированных комплексов угольных шахт: Монография / А.Ф. Борзых, A.M. Кузьменко, В.И. Сазонов, В.Д. Рябичев. - Донецк: Норд-Пресс, 2008. - 143-159 с] кріплення монтажної камери, відповідно до якого секції кріплення встановлюються у монтажній камері в робочому стані, при цьому простір над секціями кріплення і покрівлею виробки закладаються дерев'яними "кострами". Недоліком цього способу є те, що даний спосіб кріплення монтажної камери не може забезпечити необхідний опір і виключити деформування покрівля монтажної камери, що в подальшому може привести до втрати площі перерізу виробки та обвалень покрівлі при вийманні перших полос вугілля. В основу винаходу поставлено задачу вдосконалення способу кріплення монтажної камери, в якому шляхом введення додаткових технологічних операцій та послідовності їх виконання досягається можливість у безперервному технологічному процесі створення необхідного відпору кріплення, і за рахунок цього, підвищується стійкість виробки і безпека виконання монтажних робіт, зберігається площа перерізу виробки та забезпечується належна вентиляція монтажної камери. Поставлена задача вирішується тим, що у відомому способі кріплення монтажної камери, що включає введення у камеру секцій кріплення, укладення над ними до покрівлі виробки рядів дерев'яних "кострів", згідно з винаходом секції кріплення встановлюють у монтажній камері у складеному вигляді, а після укладення дерев'яних "кострів" секції розтискають до проектного положення. На фіг. 1, 2 зображено схему кріплення монтажної камери Де 1 - монтажна камера; 2 - секція кріплення у складеному вигляді; 3 - ряди дерев'яних "кострів"; 4 - секція кріплення після розтискання. Спосіб кріплення монтажної камери виконують у два етапи. Першочергово у монтажній камері (1) секції кріплення (2) встановлюють у складеному вигляді, простір від покрівлі виробки до секцій кріплення закладають рядами дерев'яних "кострів" (3). Для забезпечення необхідного відпору покрівлі визначають висоту розтиснення секцій кріплення та проектне положення секцій кріплення після розтиснення (4). Розтискають секції до заданої висоти, яку визначають ще й візуально до моменту початку деформації "кострів". Це, як експериментально доведено, й забезпечує необхідний відпір секцій, що передається через деформовані "костри" на покрівлю виробки, а в подальшому перешкоджає обваленню покрівлі. Передбачене технічне рішення, що заявляється, вирішує проблему підтримання покрівлі виробки, за рахунок чого підвищується безпека виконання монтажних робіт, збереження параметрів монтажної виробки, забезпечується ефективна робота очисного вибою в початковий період роботи лави та вентиляція монтажної виробки. 50 ФОРМУЛА ВИНАХОДУ 55 Спосіб кріплення монтажної камери, що включає введення у камеру секцій кріплення, укладення над ними до покрівлі виробки рядів дерев'яних "кострів", який відрізняється тим, що секції кріплення встановлюють у монтажній камері у складеному вигляді, а після укладення дерев'яних "кострів" секції розтискають до проектного положення. 1 UA 105826 C2 Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
