Пристрій для вивчення вологих препаратів конвексітальної поверхні твердої оболони головного мозку

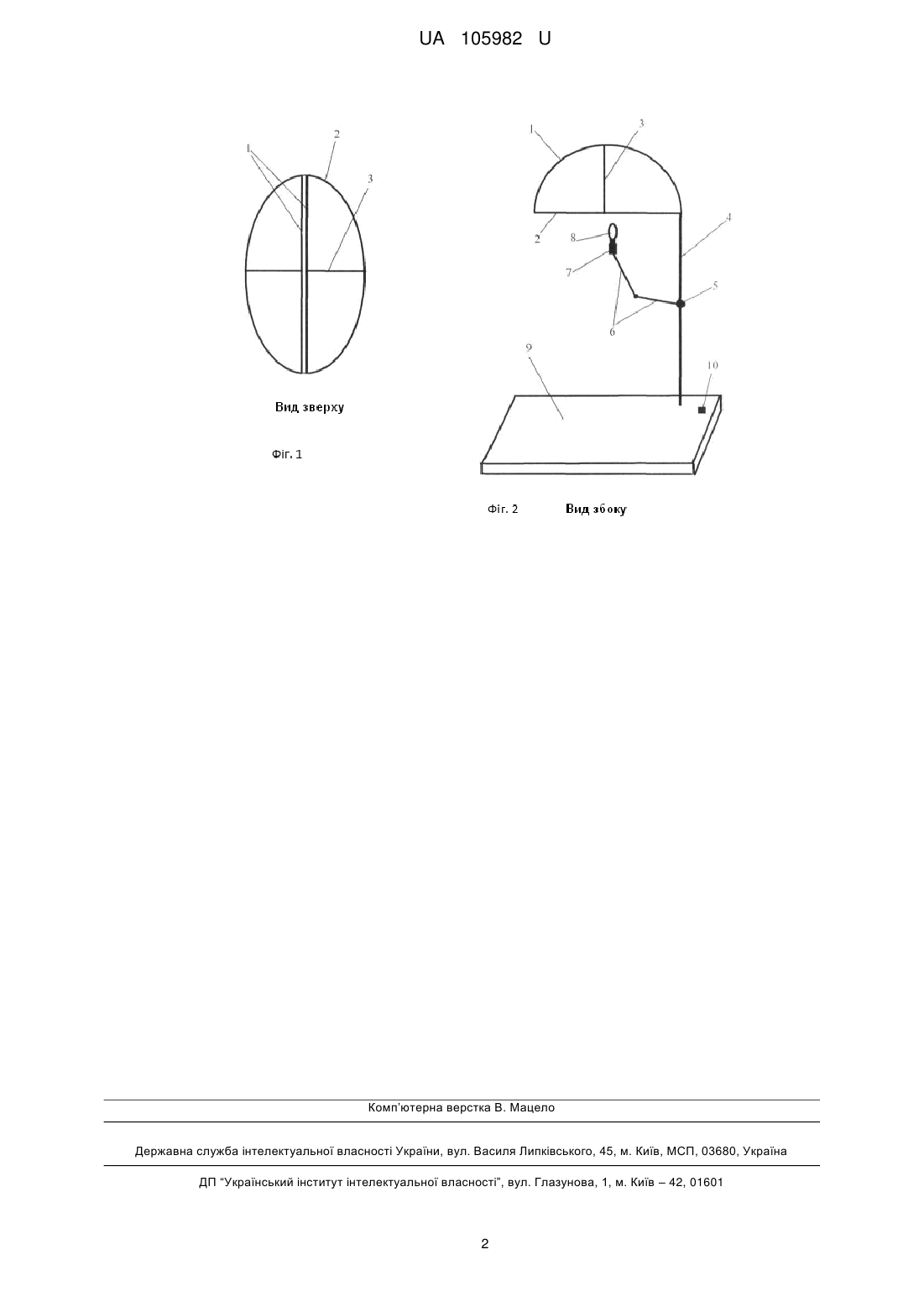

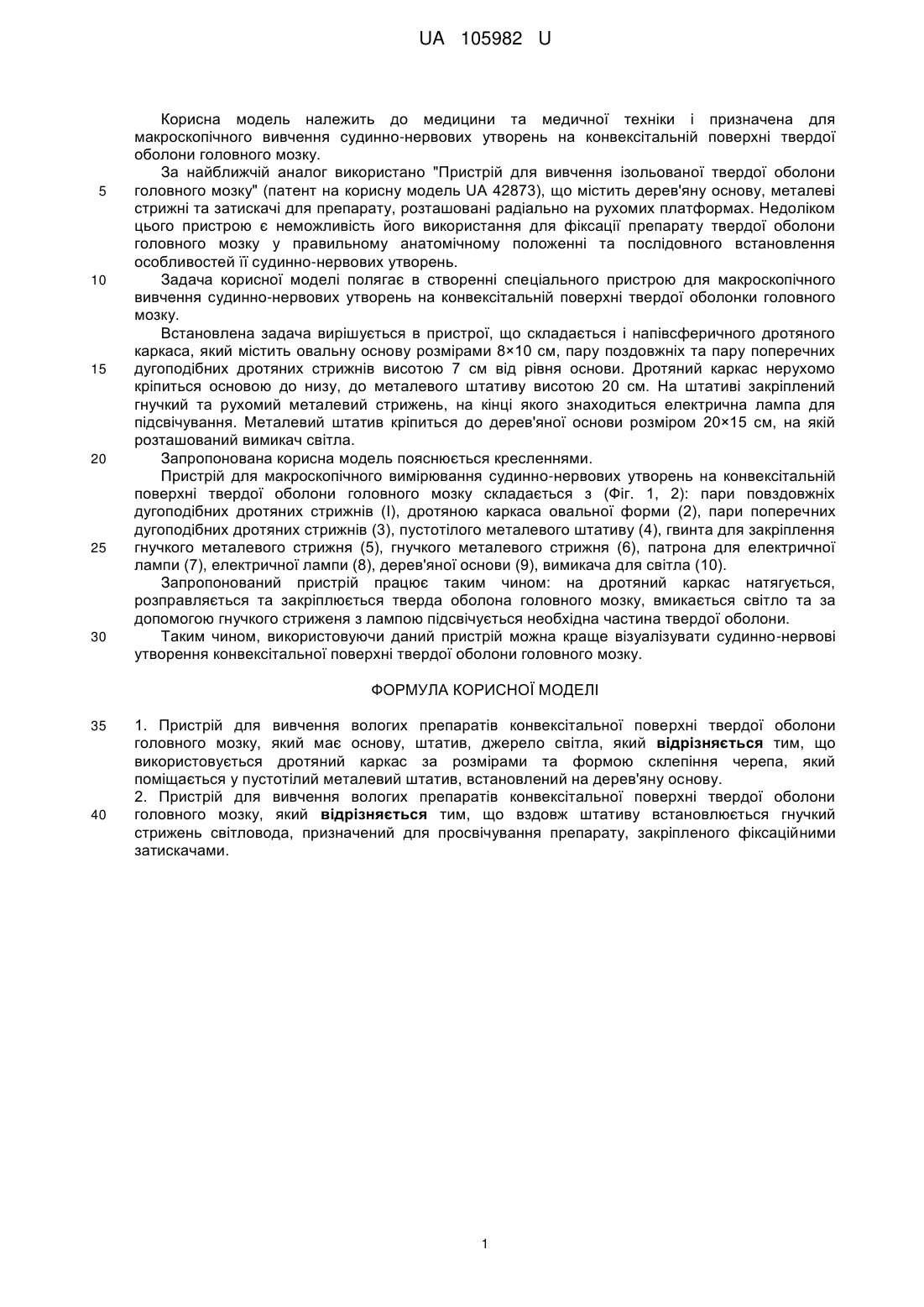

Реферат: Пристрій для вивчення вологих препаратів конвексітальної поверхні твердої оболони головного мозку має основу, штатив, джерело світла. Використовується дротяний каркас за розмірами та формою склепіння черепа, який поміщається у пустотілий металевий штатив, встановлений на дерев'яну основу. Вздовж штативу встановлюється гнучкий стрижень світловода, призначений для просвічування препарату, закріпленого фіксаційними затискачами. UA 105982 U (54) ПРИСТРІЙ ДЛЯ ВИВЧЕННЯ ВОЛОГИХ ПРЕПАРАТІВ КОНВЕКСІТАЛЬНОЇ ПОВЕРХНІ ТВЕРДОЇ ОБОЛОНИ ГОЛОВНОГО МОЗКУ UA 105982 U UA 105982 U 5 10 15 20 25 30 Корисна модель належить до медицини та медичної техніки і призначена для макроскопічного вивчення судинно-нервових утворень на конвексітальній поверхні твердої оболони головного мозку. За найближчій аналог використано "Пристрій для вивчення ізольованої твердої оболони головного мозку" (патент на корисну модель UA 42873), що містить дерев'яну основу, металеві стрижні та затискачі для препарату, розташовані радіально на рухомих платформах. Недоліком цього пристрою є неможливість його використання для фіксації препарату твердої оболони головного мозку у правильному анатомічному положенні та послідовного встановлення особливостей її судинно-нервових утворень. Задача корисної моделі полягає в створенні спеціального пристрою для макроскопічного вивчення судинно-нервових утворень на конвексітальній поверхні твердої оболонки головного мозку. Встановлена задача вирішується в пристрої, що складається і напівсферичного дротяного каркаса, який містить овальну основу розмірами 8×10 см, пару поздовжніх та пару поперечних дугоподібних дротяних стрижнів висотою 7 см від рівня основи. Дротяний каркас нерухомо кріпиться основою до низу, до металевого штативу висотою 20 см. На штативі закріплений гнучкий та рухомий металевий стрижень, на кінці якого знаходиться електрична лампа для підсвічування. Металевий штатив кріпиться до дерев'яної основи розміром 20×15 см, на якій розташований вимикач світла. Запропонована корисна модель пояснюється кресленнями. Пристрій для макроскопічного вимірювання судинно-нервових утворень на конвексітальній поверхні твердої оболони головного мозку складається з (Фіг. 1, 2): пари повздовжніх дугоподібних дротяних стрижнів (І), дротяною каркаса овальної форми (2), пари поперечних дугоподібних дротяних стрижнів (3), пустотілого металевого штативу (4), гвинта для закріплення гнучкого металевого стрижня (5), гнучкого металевого стрижня (6), патрона для електричної лампи (7), електричної лампи (8), дерев'яної основи (9), вимикача для світла (10). Запропонований пристрій працює таким чином: на дротяний каркас натягується, розправляється та закріплюється тверда оболона головного мозку, вмикається світло та за допомогою гнучкого стриженя з лампою підсвічується необхідна частина твердої оболони. Таким чином, використовуючи даний пристрій можна краще візуалізувати судинно-нервові утворення конвексітальної поверхні твердої оболони головного мозку. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 1. Пристрій для вивчення вологих препаратів конвексітальної поверхні твердої оболони головного мозку, який має основу, штатив, джерело світла, який відрізняється тим, що використовується дротяний каркас за розмірами та формою склепіння черепа, який поміщається у пустотілий металевий штатив, встановлений на дерев'яну основу. 2. Пристрій для вивчення вологих препаратів конвексітальної поверхні твердої оболони головного мозку, який відрізняється тим, що вздовж штативу встановлюється гнучкий стрижень світловода, призначений для просвічування препарату, закріпленого фіксаційними затискачами. 1 UA 105982 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
